MEAN WELL（明緯）基板型與板上型電源產品藍圖，核心分為基板型（含 3″×2″/4″×2″/5″×3″等標準尺寸）、板上型（空板無殼 / 灌膠封裝） 兩類，覆蓋工業級、醫療級、工業 + 醫療 + 家用 + 資訊多領域級，功率范圍1W~600W，核心系列包括 EPS/EPP/RPS/LOP/IRM/MPM/MFM 等，紅字標注為新品，部分舊款（如 PS-05、IRM-01S）建議替換為替代系列（IRM-05、IRM-02S），LOP 系列性價比優于 EPP/RPS 系列為新案推薦，支持單組 / 雙組 / 三組 / 四組輸出，適配工業、醫療、安防等多場景。
MEAN WELL（明緯）基板型與板上型電源產品全景藍圖，系統梳理了兩類產品的尺寸規格、等級分類、核心系列、功率范圍、輸出形式及新舊產品替換建議。產品覆蓋工業、醫療、家用等多領域，支持多規格輸出與多樣化安裝方式，部分系列具備 PFC 功能與薄型設計，LOP 系列因性價比優勢被推薦為新案首選，同時明確了舊款產品的替代方案，為電源選型提供全面參考。
二、產品核心分類及參數

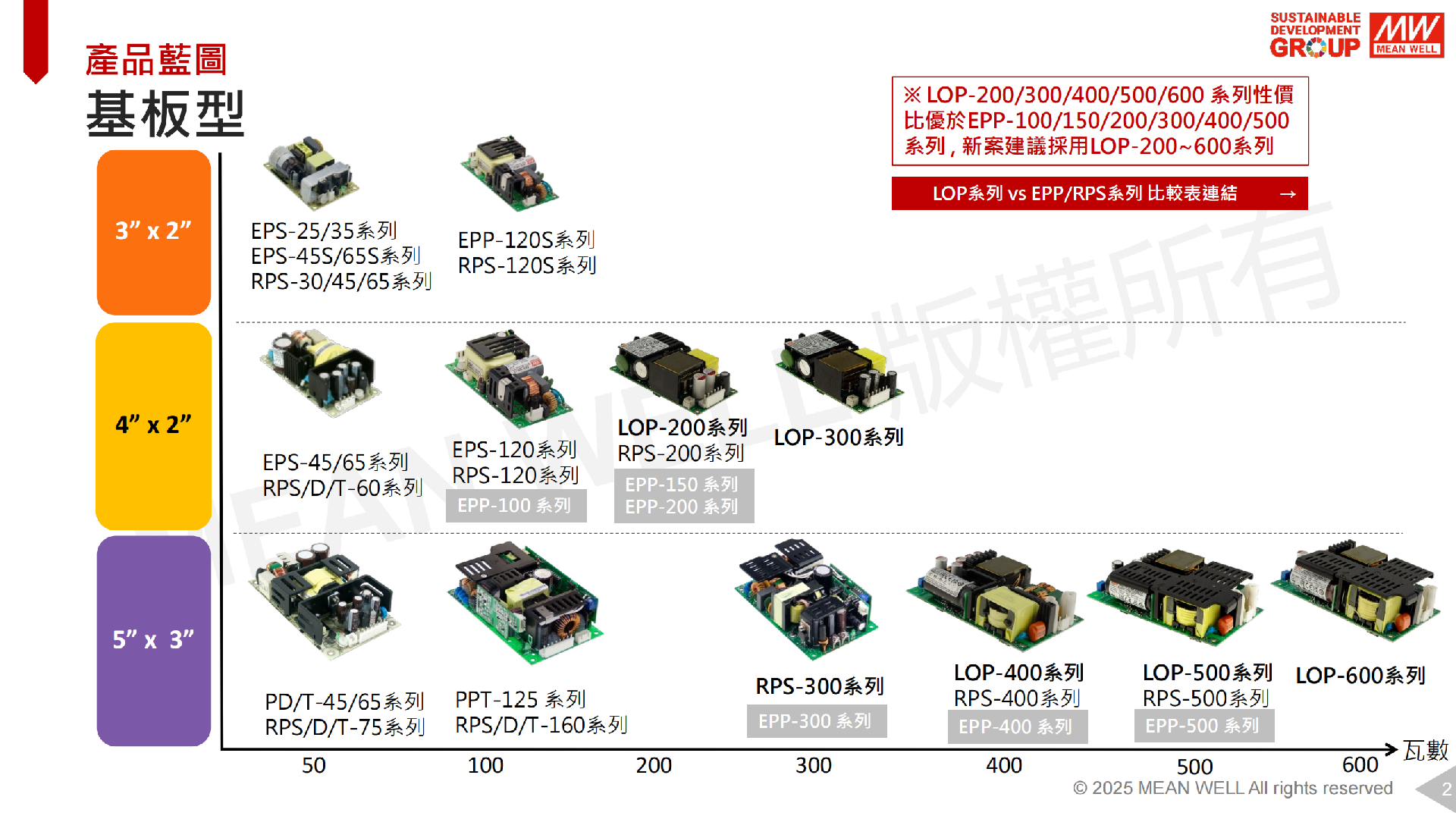

| 產品大類 | 細分類型 | 核心規格 / 等級 | 核心系列 | 功率范圍 | 關鍵尺寸 / 設計 | 輸出形式 | 備注信息 |
|---|---|---|---|---|---|---|---|

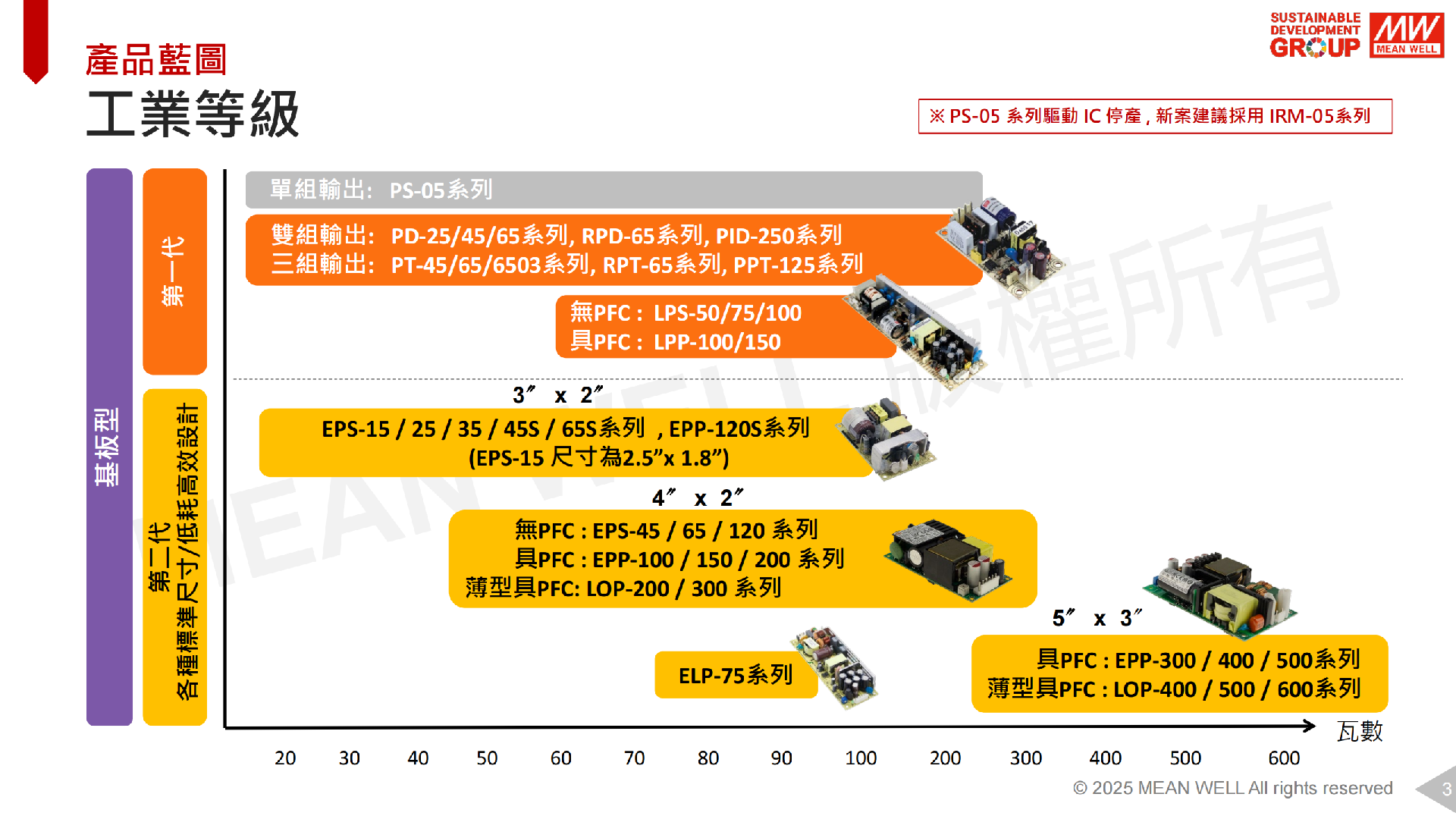

| 基板型 | 按尺寸分類 | 3″×2″- 工業級 | EPS 系列、EPP 系列 | 25W~120W | 標準 3″×2″尺寸（EPS-15 為 2.5”x1.8”） | 單組輸出 | - |
| 基板型 | 按尺寸分類 | 3″×2″- 醫療級 | RPS 系列 | 30W~120W | 標準 3″×2″尺寸 | 單組輸出 | 含 RPS-30/45/65 等子系列 |
| 基板型 | 按尺寸分類 | 4″×2″- 工業級 | EPS 系列、EPP 系列 | 45W~200W | 標準 4″×2″尺寸 | 單組輸出 | 無 PFC：EPS-45/65/120；具 PFC：EPP-100/150/200 |

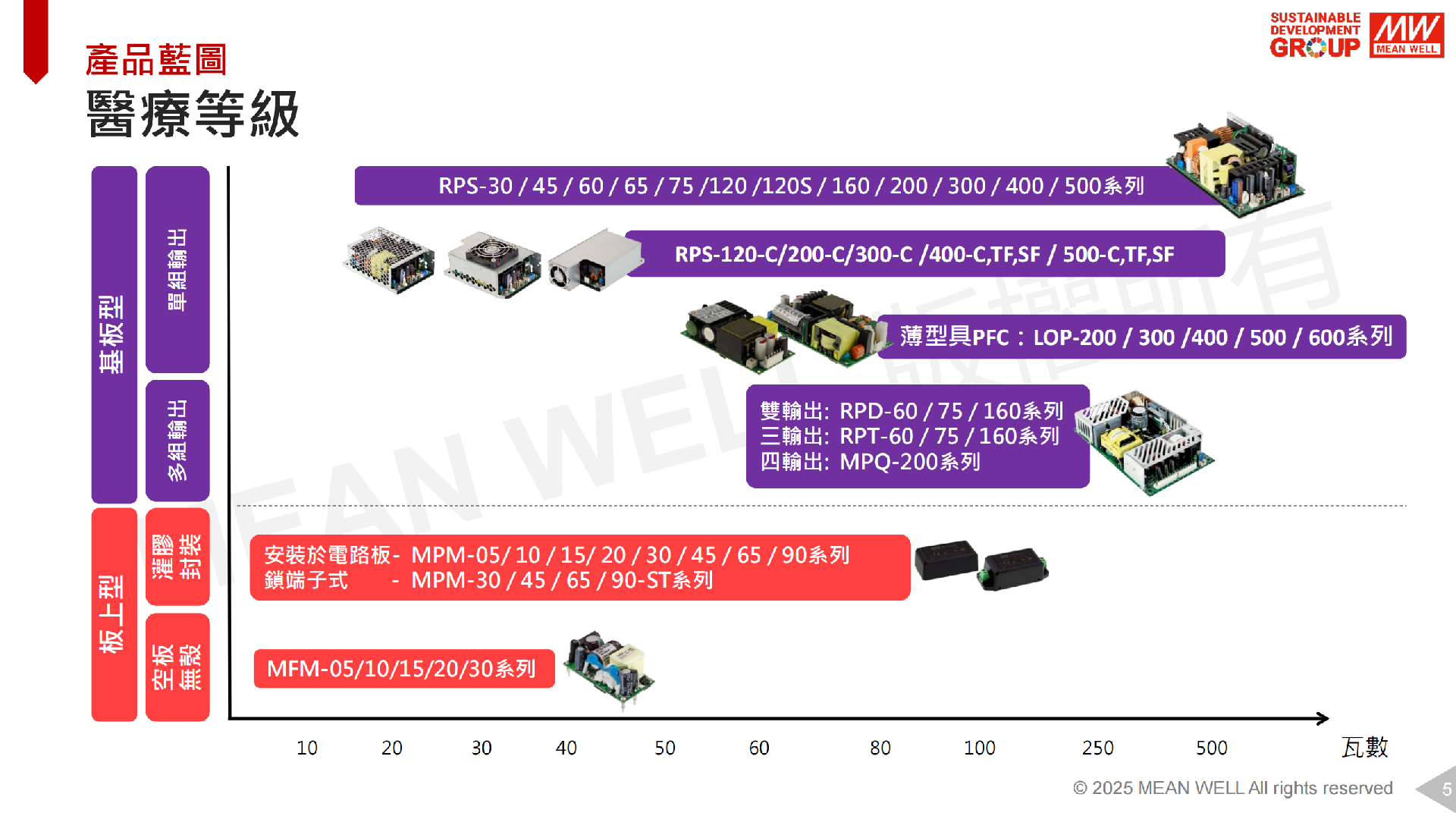

| 基板型 | 按尺寸分類 | 4″×2″- 醫療級 | RPS/RPD/RPT 系列 | 60W~200W | 標準 4″×2″尺寸 | 單組 / 雙組 / 三組 | RPD 雙組、RPT 三組輸出 |
| 基板型 | 按尺寸分類 | 4″×2″- 多領域級 | LOP 系列 | 200W~300W | 薄型設計、具 PFC | 單組輸出 | 新案推薦，性價比優于 EPP 系列 |
| 基板型 | 按尺寸分類 | 5″×3″- 工業級 | PD/PT/RPT/RPD/EPP 系列 | 45W~500W | 標準 5″×3″尺寸 | 單組 / 雙組 / 三組 | 具 PFC：EPP-300/400/500 |
| 基板型 | 按尺寸分類 | 5″×3″- 醫療級 | RPS/D/T 系列 | 75W~500W | 標準 5″×3″尺寸 | 單組 / 雙組 / 三組 | - |
| 基板型 | 按尺寸分類 | 5″×3″- 多領域級 | LOP 系列 | 400W~600W | 薄型設計、具 PFC | 單組輸出 | 新案推薦，含 LOP-400/500/600 子系列 |
| 基板型 | 其他尺寸 | 通用級 | PD-25、PID-250 等系列 | 25W~250W | - | 單組 / 雙組 | 補充系列，覆蓋特殊功率需求 |

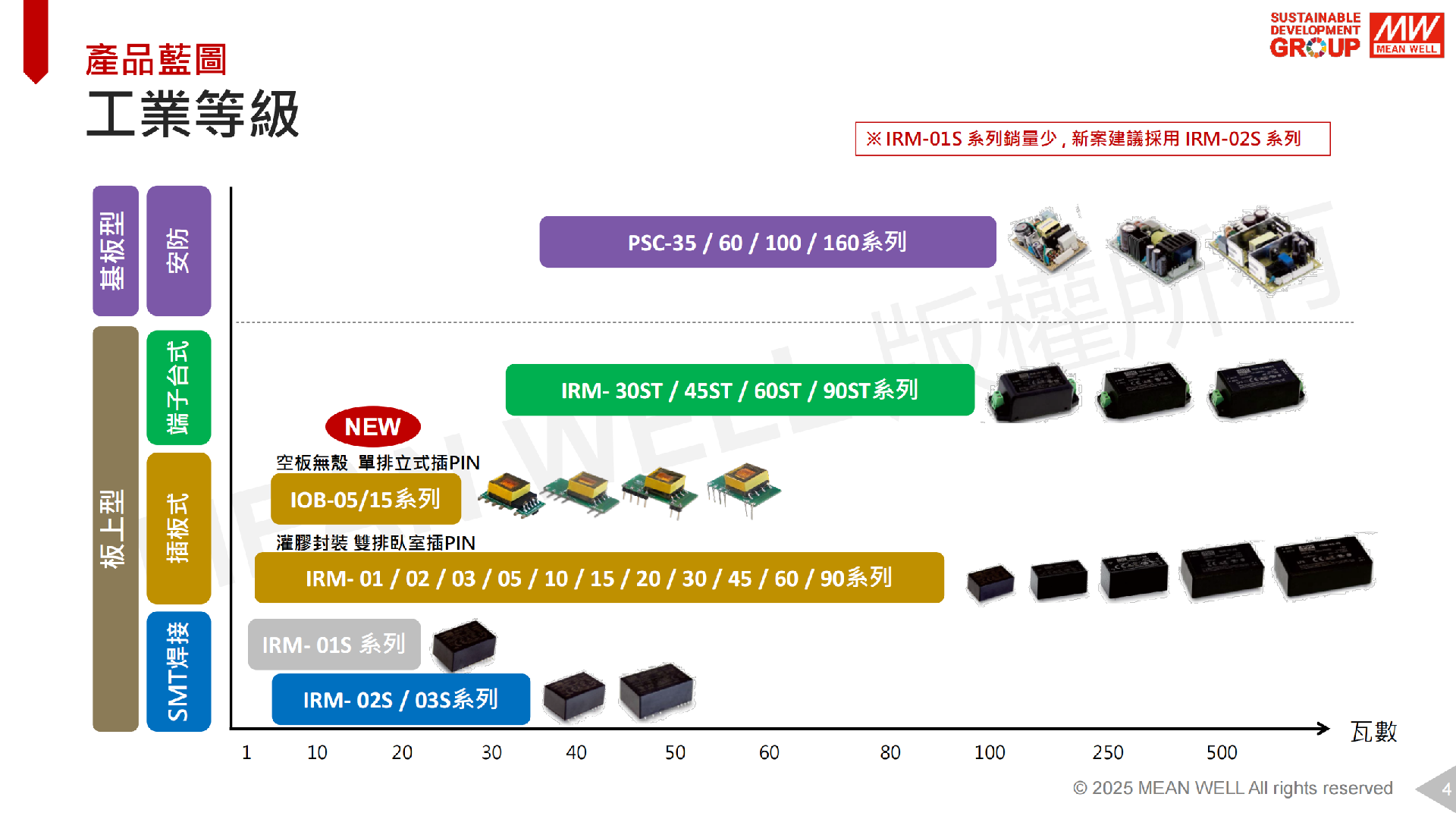

| 板上型 | 空板無殼 | 工業級 | IOB 系列 | 5W~15W | 單排立式插 PIN | 單組輸出 | 空板無殼設計 |
| 板上型 | 空板無殼 | 醫療級（新品） | MFM 系列 | 5W~30W | 雙排臥式插 PIN | 單組輸出 | 紅字標注為新品 |
| 板上型 | 灌膠封裝 | 工業級 | IRM 系列 | 1W~90W | 端子臺式 / 插 PIN/SMT 焊接 | 單組輸出 | 舊款 IRM-01S 建議替換為 IRM-02S |
| 板上型 | 灌膠封裝 | 醫療級 | MPM 系列 | 5W~90W | 電路板安裝 / 端子臺式 | 單組輸出 | 含 MPM-30~90-ST 端子臺系列 |
三、關鍵產品替換與推薦
4. 關鍵問題
問題 1：MEAN WELL 基板型電源的核心尺寸規格及對應功率范圍是什么，新案推薦哪個系列？
答案：基板型電源核心尺寸分三類：① 3″×2″：工業級 25W~120W、醫療級 30W~120W；② 4″×2″：工業級 45W~200W、醫療級 60W~200W、多領域級 200W~300W；③ 5″×3″：工業級 45W~500W、醫療級 75W~500W、多領域級 400W~600W。新案推薦LOP 系列，該系列具 PFC 功能、薄型設計，性價比優于 EPP/RPS 系列，覆蓋 200W~600W 功率范圍。
問題 2：板上型電源分為哪兩類，核心系列及適配等級、功率范圍是什么？
答案：板上型電源分為空板無殼和灌膠封裝兩類：① 空板無殼：工業級 IOB 系列（5W~15W，單排立式插 PIN）、醫療級 MFM 系列（5W~30W，雙排臥式插 PIN，新品）；② 灌膠封裝：工業級 IRM 系列（1W~90W，支持端子臺式 / 插 PIN/SMT 焊接）、醫療級 MPM 系列（5W~90W，電路板安裝 / 端子臺式）。
問題 3：文檔中明確的舊款產品替換方案有哪些，醫療級基板型電源支持哪些輸出形式？
答案：舊款替換方案有兩個：① PS-05 系列（驅動 IC 停產）替換為 IRM-05 系列；② IRM-01S 系列（銷量少）替換為 IRM-02S 系列。醫療級基板型電源支持多種輸出形式：① 單組輸出（RPS 系列）；② 雙組輸出（RPD 系列）；③ 三組輸出（RPT 系列）；④ 四組輸出（MPQ-200 系列），覆蓋不同設備的多部件供電需求。
