DALI 智能燈控方案以1 臺 MEANWELL DLC-02 控制器為核心，搭配1 臺 LUNATONE DALI-2 觸摸面板 + 1 臺 HALVER DALI-2 模塊化面板作為輸入設備，接入90 臺燈具內建驅動器 + 4 臺 EUCHIPS DALI6004 驅動器，將燈具劃分為 Sales Area（群組 1）、VIP Room（群組 2）、RGB Wall（群組 3）三大區域群組，為 Sales Area 和 VIP Room 設定2 種亮度場景（Day/Cosy），為 RGB Wall 設定10 種色彩場景，并通過短按、長按等操作方式實現場景切換與開關控制，滿足不同區域的燈光使用需求。
一、方案核心硬件配置
| 設備類型 | 具體型號 / 規格 | 配置數量 | 核心作用 |
|---|---|---|---|
| 控制器 | MEANWELL DLC-02 | 1 臺 | 方案核心，統籌場景控制與設備聯動 |
| 輸入設備 | LUNATONE DALI-2 touch panel | 1 臺 | 手動操作輸入，實現場景切換等功能 |
| 輸入設備 | HALVER DALI-2 modular panel | 1 臺 | 模塊化操作輸入，輔助場景控制 |
| LED 驅動器 | 燈具內建驅動器 | 90 臺 | 驅動對應燈具運行 |
| LED 驅動器 | EUCHIPS DALI6004 | 4 臺 | 額外補充驅動，保障燈具穩定工作 |

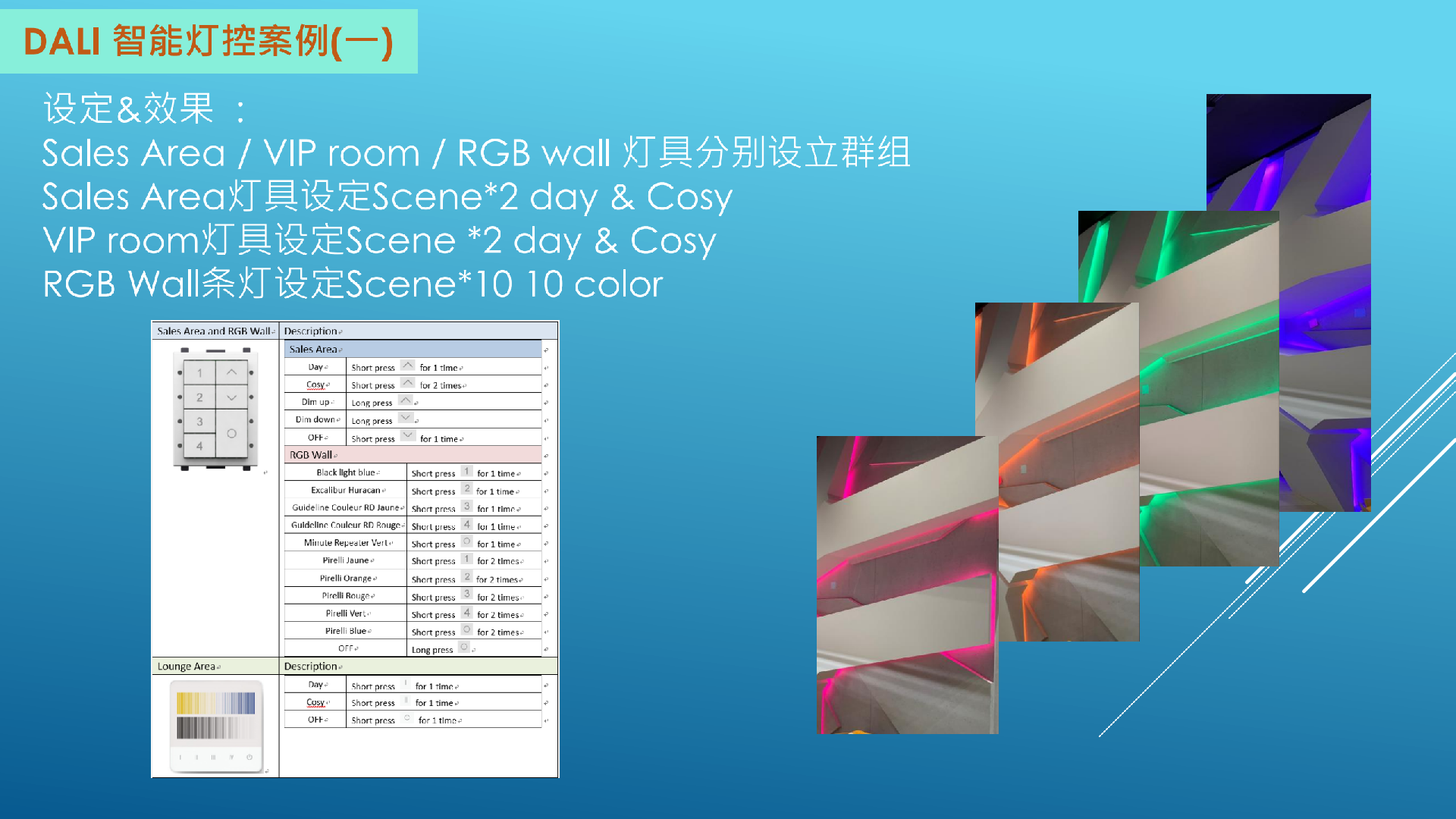

二、區域群組劃分與場景設定
三、核心操作邏輯
| 操作區域 | 操作動作 | 對應功能 |
|---|---|---|
| Sales Area | 短按 1 次 | 切換至 Day 場景 |
| Sales Area | 短按 2 次 | 切換至 Cosy 場景 |
| Sales Area | 長按 | 亮度調節（Dim up/Dim down） |
| Sales Area | 短按 1 次（特定操作） | 關閉燈光 |
| VIP Room | 短按 1 次 | 切換至 Day 場景 |
| VIP Room | 短按 2 次 | 切換至 Cosy 場景 |
| VIP Room | 短按 1 次（特定操作） | 關閉燈光 |
| RGB Wall | 短按 1-4 次（單次 / 兩次） | 切換不同色彩場景（共 10 種） |
| RGB Wall | 長按 | 關閉燈光 |
| Lounge Area | 短按 1 次 | 切換至 Day 場景 |
| Lounge Area | 短按 1 次（另一操作） | 切換至 Cosy 場景 |
| Lounge Area | 短按 1 次（特定操作） | 關閉燈光 |
4. 關鍵問題
問題 1：該 DALI 智能燈控方案的核心硬件配置包含哪些設備，各自的數量是多少？
答案：核心硬件配置包括 3 類關鍵設備：① 控制器：1 臺 MEANWELL DLC-02；② 輸入設備：1 臺 LUNATONE DALI-2 觸摸面板、1 臺 HALVER DALI-2 模塊化面板；③ LED 驅動器：90 臺燈具內建驅動器、4 臺 EUCHIPS DALI6004，各類設備協同實現分區燈光控制。
問題 2：Sales Area、VIP Room 和 RGB Wall 分別設定了哪些場景，核心參數有何不同？
答案：① Sales Area 和 VIP Room 均設定 2 種亮度場景：Sales Area 的 Day 場景亮度 100%、Cosy 場景 80%；VIP Room 的 Day 場景亮度 90%、Cosy 場景 70%；② RGB Wall 設定 10 種色彩場景，核心差異體現在 RGB 三色參數組合（如某場景 R=254、G=190、B=0，另一場景 R=230、G=98、B=254），滿足不同色彩氛圍需求。
問題 3：該方案中不同區域的燈光場景切換和關閉操作方式有何區別？
答案：① 場景切換：Sales Area 和 VIP Room 通過 “短按 1 次（Day）、短按 2 次（Cosy）” 切換亮度場景；RGB Wall 通過 “短按 1-4 次（單次 / 兩次）” 切換 10 種色彩場景；Lounge Area 通過 “短按 1 次” 分別切換 Day/Cosy 場景；② 關閉操作：Sales Area、VIP Room、Lounge Area 通過 “短按 1 次” 關閉，RGB Wall 需通過 “長按” 關閉，操作邏輯根據區域功能需求差異化設計。
