氣象雷達系統電源解決方案以RST-10000-36為核心，搭配聯源 15U 機柜、兩路功率放大模塊及控制面板組成完整系統，系統電壓36VDC，電源輸出總功率約8000W、并聯最大可達20000W，支持寬范圍輸出電壓 / 電流調整（PV：20~120%、PC：20~100%），具備遙控開關 / 遙感 / 12Vdc 輔助電源功能，可輸出 AC fail、DC OK 等多類警報信號監控工作狀態，適配氣象雷達系統中射頻功率放大器的信號增強需求。
一、方案基礎信息
| 類別 | 關鍵內容 |
|---|---|
| 應用領域 | 氣象雷達系統（核心適配射頻功率放大器） |
| 核心型號 | RST-10000-36 |
| 系統電壓 | 36VDC |
| 控制接口 | 警報信號（監控 DC OK、AC fail、Fan fail、OTP 四種關鍵狀態） |
| 核心用途 | 為射頻功率放大器提供電源，支持其將調制后的射頻信號強度增強至可接收幅度 |
二、系統組成
三、關鍵技術參數
| 參數類型 | 具體數值 |
|---|---|
| 輸出總功率 | 約8000W |
| 并聯輸出功率 | 最大可達20000W（支持并聯擴展） |
| 輸出電壓調整范圍（PV） | 20~120%（寬范圍可調） |
| 輸出電流調整范圍（PC） | 20~100%（寬范圍可調） |
四、核心功能與亮點
五、應用邏輯

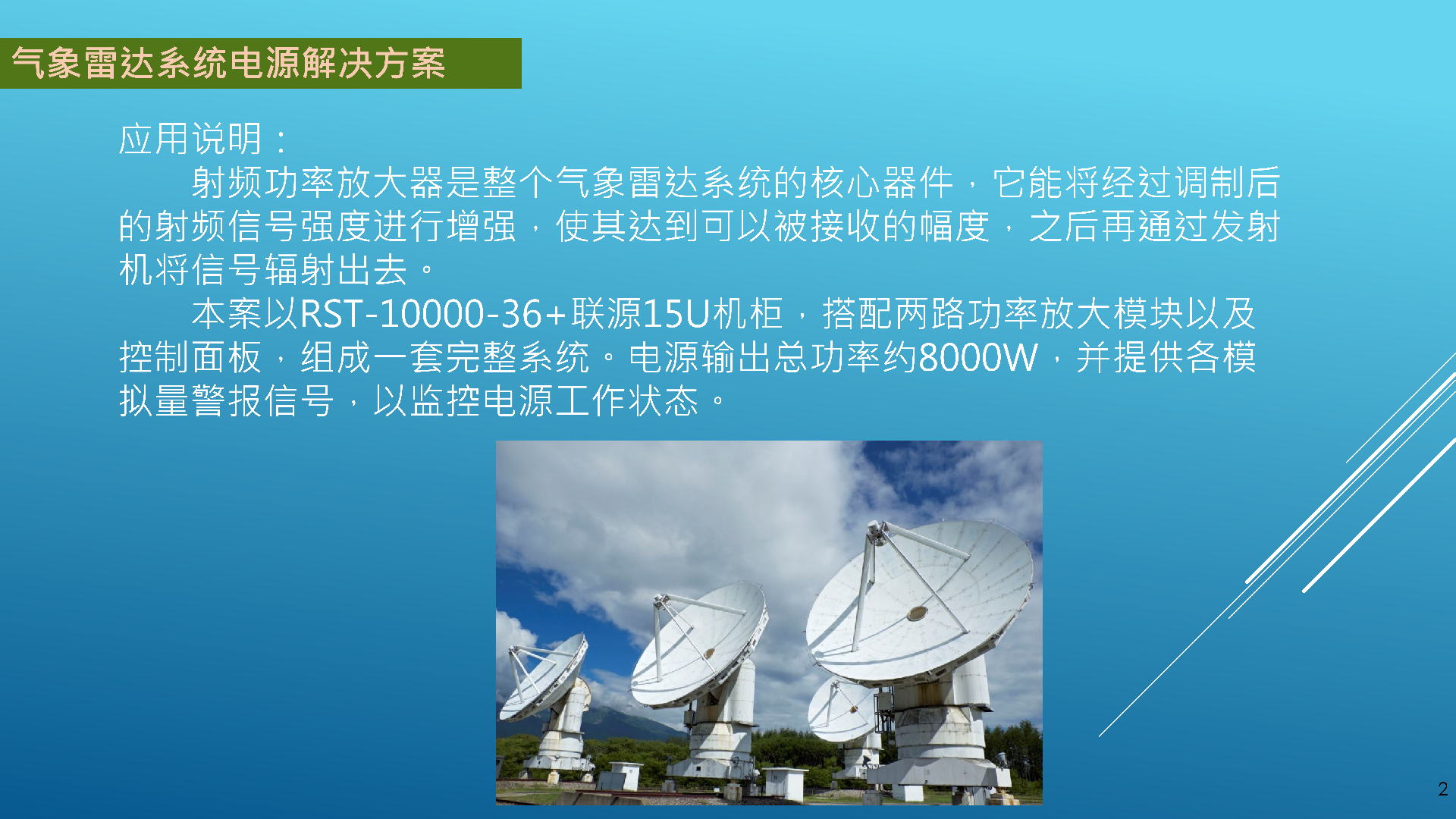

射頻功率放大器是氣象雷達系統的核心器件，本方案通過 RST-10000-36 電源模塊為其提供穩定電力支持，助力射頻信號強度增強并通過發射機輻射，同時借助多類警報信號保障電源運行穩定性，確保氣象雷達系統正常工作。
4. 關鍵問題
問題 1：該氣象雷達電源系統的核心輸出參數有哪些，支持怎樣的擴展能力？
答案：核心輸出參數包括：系統電壓 36VDC，輸出總功率約 8000W，輸出電壓調整范圍 20~120%、輸出電流調整范圍 20~100%；擴展能力方面，支持電源模塊并聯，最大并聯輸出功率可達 20000W，且 RST-10000 機構設計兼容 19 吋機柜安裝，適配更多場景。
問題 2：該方案為保障電源工作狀態可靠，提供了哪些監控與警報功能？
答案：方案配備全面的監控與警報機制，可輸出四類關鍵警報信號：AC fail（交流故障）、DC OK（直流正常）、Fan fail（風扇故障）、OTP（過溫保護），同時搭配控制系統實現對電源工作狀態的實時監控，及時發現異常并預警。
問題 3：該電源解決方案的核心組成的是什么？適配氣象雷達系統的核心邏輯是什么？
答案：核心組成包括 RST-10000-36 電源模塊、聯源 15U 機柜、兩路功率放大模塊及控制面板；適配邏輯為：射頻功率放大器是氣象雷達系統的核心器件，需將調制后的射頻信號增強至可接收幅度，本方案通過穩定的電源輸出（8000W 總功率、寬范圍電壓 / 電流調整）為其提供電力支持，確保信號增強功能正常實現，保障氣象雷達系統運行。
