大功率功放系統電源解決方案

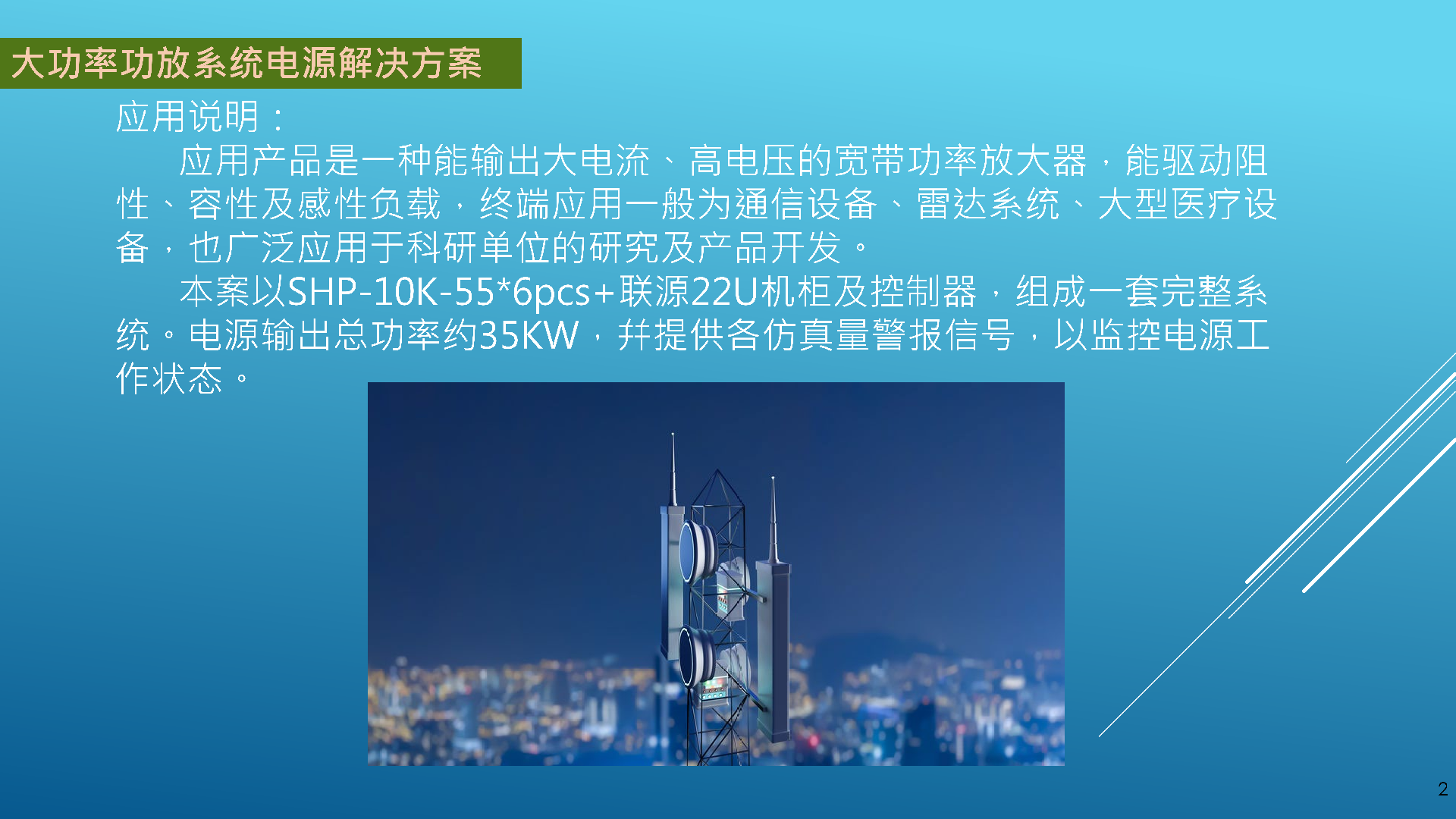

一、核心應用場景
該方案適配的功率放大器可輸出大電流、高電壓，屬于寬帶類型，能驅動阻性、容性及感性負載，終端應用覆蓋通信設備、雷達系統、大型醫療設備，同時也廣泛應用于科研單位的研究及產品開發工作。
二、系統組成
核心配置為 6 臺 SHP-10K-55 電源模塊，搭配聯源 22U 機柜及控制器（CMU2C），構成一套完整的大功率功放系統電源。

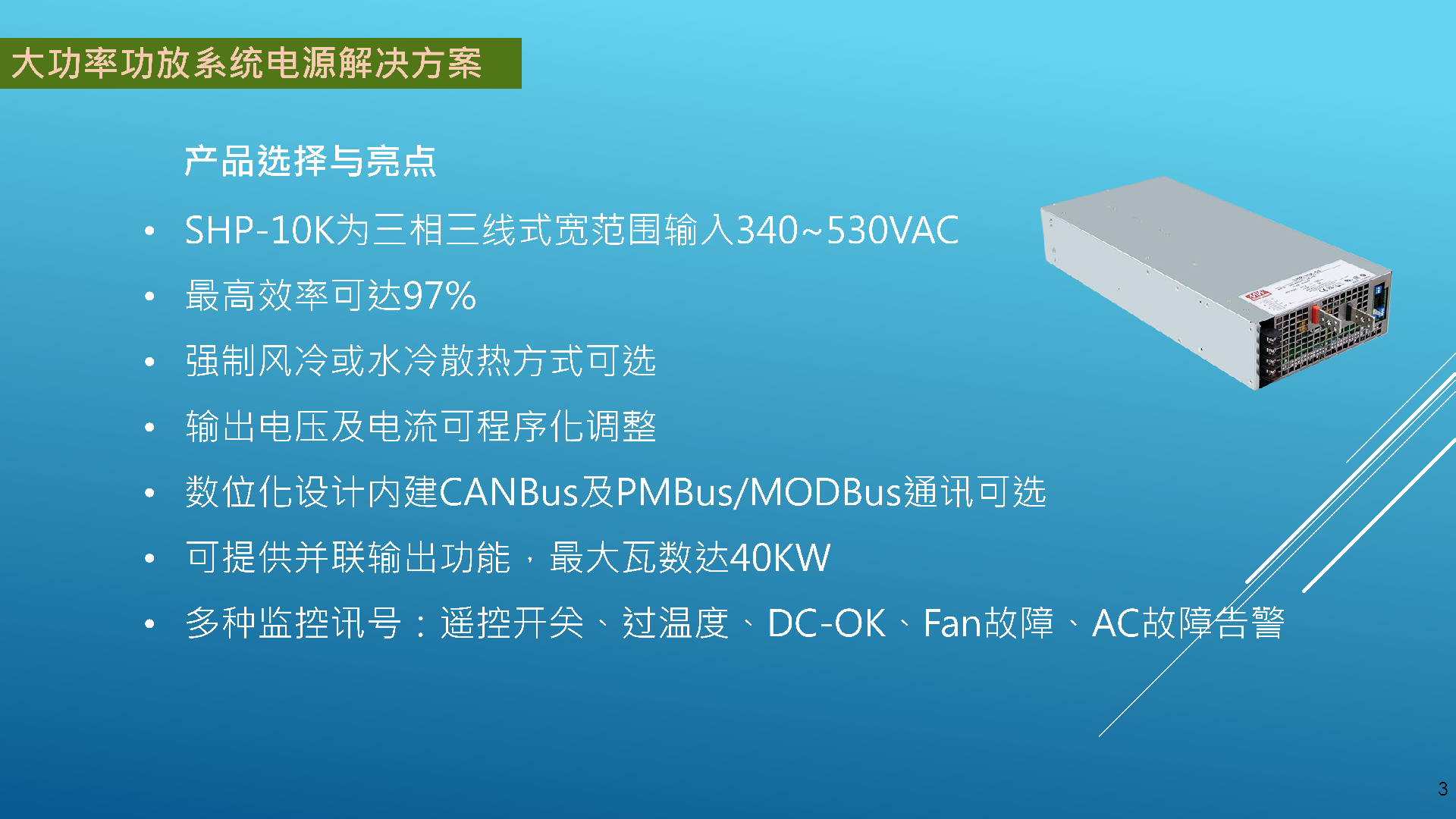

三、關鍵技術參數
輸入規格：三相三線式寬范圍輸入，電壓區間 340~530VAC；
系統電壓：48VDC；
輸出功率：總功率約 35KW，支持并聯輸出，最大輸出功率可達 40KW；
工作效率：最高效率可達 97%。
四、核心功能與亮點
散熱方式：提供強制風冷或水冷兩種可選方案，適配不同使用環境；
輸出調節：輸出電壓及電流支持程序化調整，靈活滿足各類負載需求；
通訊功能：數位化設計，內建 CANBus 通訊接口，可選配 PMBus/MODBus 通訊功能；
監控與告警：具備全面的狀態監控能力，可提供遙控開關、過溫度、DC-OK、Fan 故障、AC 故障等多種監控訊號及告警功能，實時掌握電源工作狀態。
