MSP-300 系列是300W 單組輸出醫用型開關電源，具備國際通用全范圍交流輸入（85~264VAC）、主動式 PFC 功能（PF>0.95） ，功率效率最高達89% ，支持短路 / 過負載 / 過電壓 / 過溫度等多重保護，通過醫療安規認證（MOOP 等級），擁有5V@0.3A 待機、DC OK 信號、遙控開 - 關、遙感等功能，空載功率消耗 < 0.5W，1U 外型（尺寸 19910541mm），提供5 年保固，輸出電壓涵蓋 3.3V~48V 多規格，額定電流 0~60A，適用于醫療相關終端設備。
一、產品概述
產品類型：300W 單組輸出醫用型開關電源（MSP-300 系列）
核心定位：滿足醫療設備供電需求，通過醫療安規認證（MOOP 等級）
核心優勢：主動式 PFC 功能（PF>0.95）、高功率效率（最高 89%）、多重保護、低空載功耗（<0.5W）、5 年保固

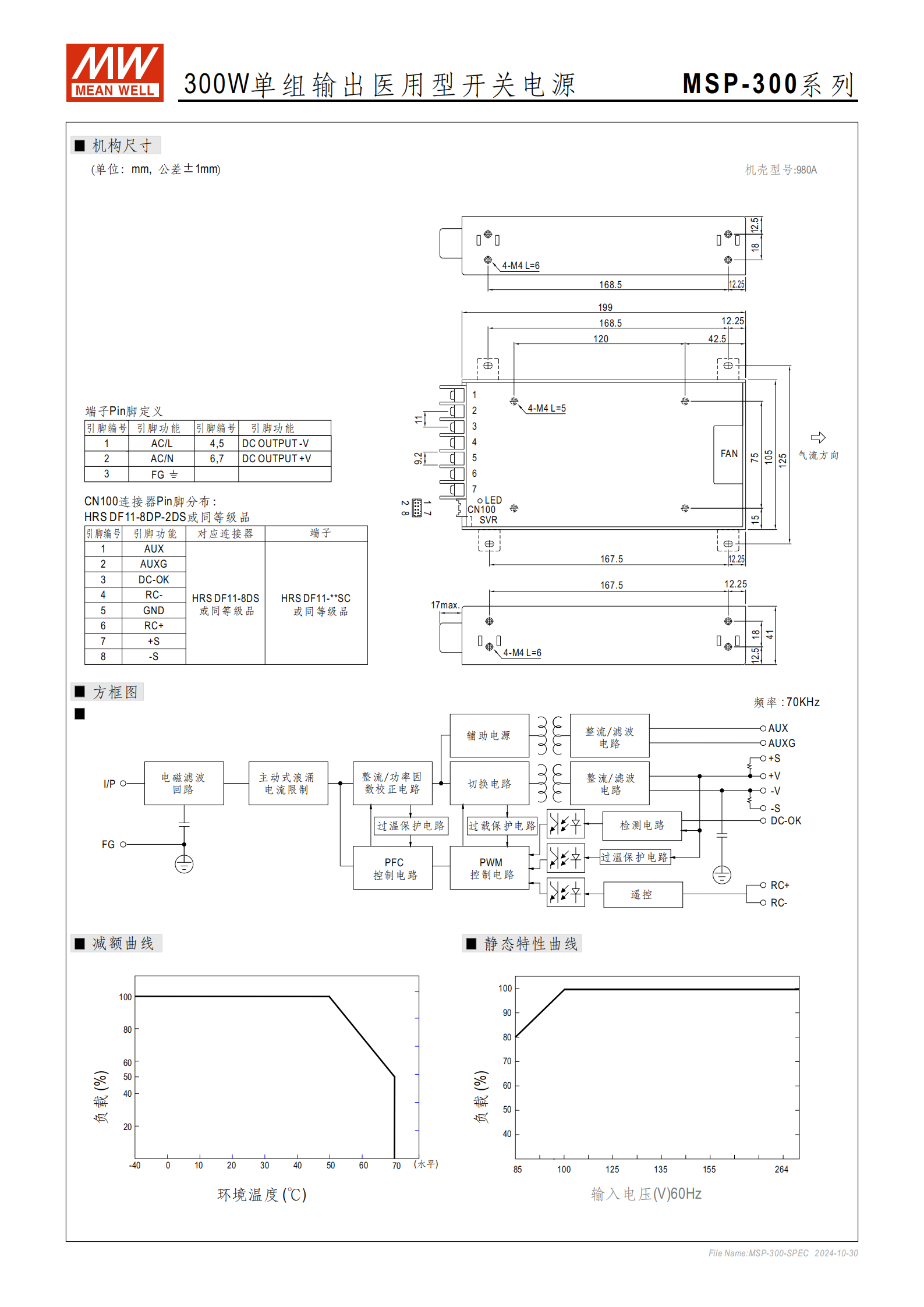

物理規格：1U 外型，尺寸19910541mm（LWH） ，重量 0.95Kg / 臺，包裝 15pcs/15.3Kg/0.79CUFT

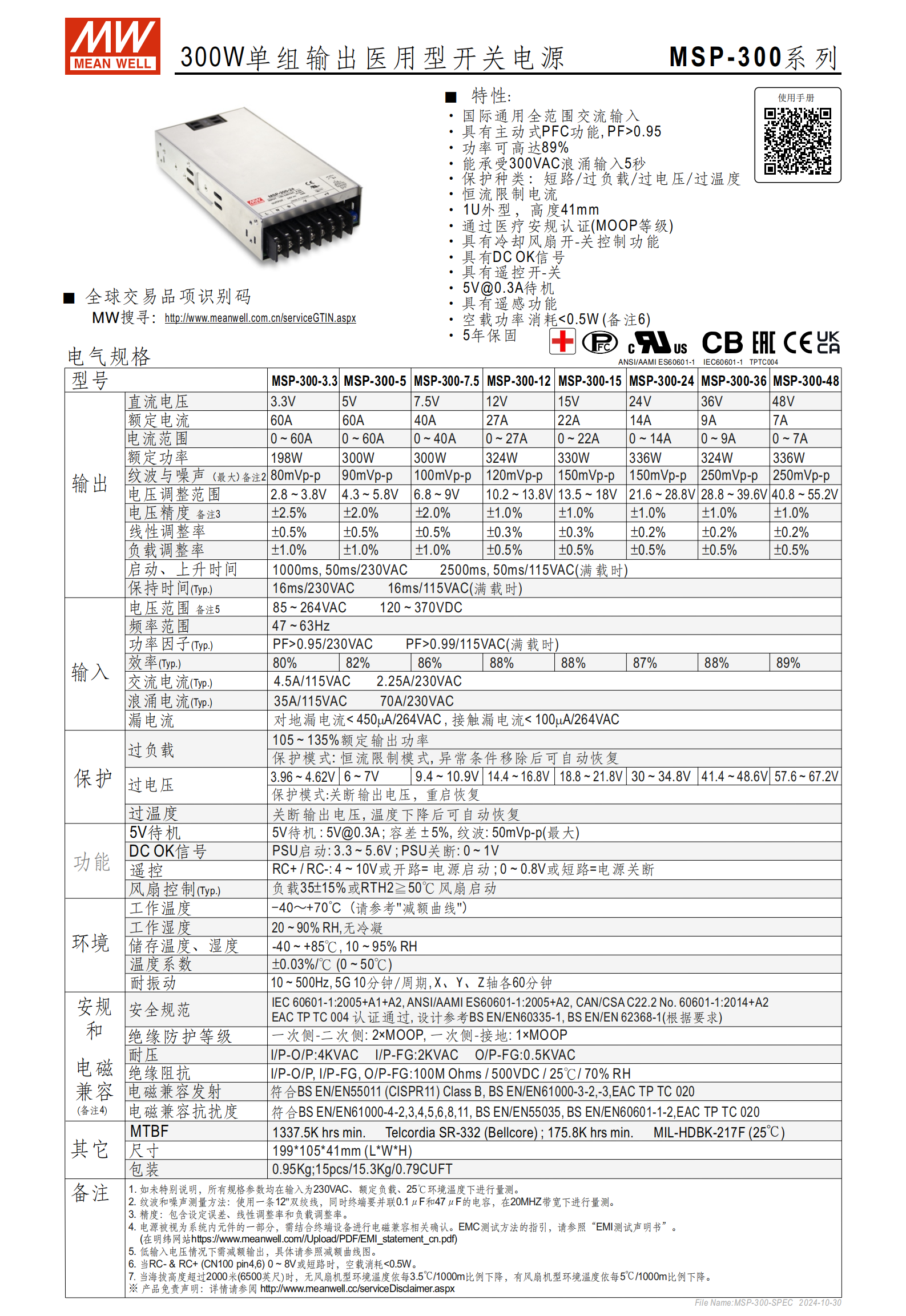

二、核心電氣參數
（1）輸出參數表
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲（最大） | 電壓調節范圍 |
|---|---|---|---|---|---|---|
| MSP-300-3.3 | 3.3V | 60A | 198W | ±2.5% | 280mVp-p | 2.8~3.8V |
| MSP-300-5 | 5V | 60A | 300W | +2.0% | 90mVp-p | 4.3~5.8V |
| MSP-300-7.5 | 7.5V | 40A | 300W | +2.0% | 100mVp-p | 6.8~9V |
| MSP-300-12 | 12V | 27A | 324W | ±1.0% | 120mVp-p | 10.2~13.8V |
| MSP-300-15 | 15V | 22A | 330W | ±1.0% | 150mVp-p | 13.5~18V |
| MSP-300-24 | 24V | 14A | 336W | ±1.0% | 150mVp-p | 21.6~28.8V |
| MSP-300-36 | 36V | 9A | 324W | ±1.0% | 250mVp-p | 28.8~39.6V |
| MSP-300-48 | 48V | 7A | 336W | ±1.0% | 250mVp-p | 40.8~55.2V |
補充輸出特性：
電流范圍：0~ 對應額定電流（如 3.3V 型號 0~60A）
線性調整率：±0.2%~±0.5%，負載調整率：±0.5%~±1.0%
啟動 / 上升時間：230VAC 時 1000ms/50ms，115VAC 時 2500ms/50ms（滿載）
保持時間：16ms/230VAC、16ms/115VAC（滿載）
（2）輸入?yún)?shù)
電壓范圍：85~264VAC（交流）、120~370VDC（直流，備注 5）
頻率范圍：47~63Hz
功率因子（Typ.）：PF>0.95（230VAC 滿載）、PF>0.99（115VAC 滿載）
效率（Typ.）：80%（3.3V）~89%（48V）
交流電流（Typ.）：4.5A/115VAC、2.25A/230VAC（部分型號 70A/230VAC）
浪涌電流（Typ.）：35A/115VAC
漏電流：對地漏電流 < 450μA/264VAC，接觸漏電流 < 100μA/264VAC
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 短路保護 | 輸出短路 | 恒流限制模式，異常移除后自動恢復 |
| 過負載保護 | 105~135% 額定輸出功率 | 恒流限制模式，自動恢復 |
| 過電壓保護 | 3.96~4.62V（3.3V 型號）、6~7V（5V 型號）…67.2V（48V 型號） | 關斷輸出電壓，重啟恢復 |
| 過溫度保護 | 溫度超標 | 關斷輸出電壓，溫度下降后自動恢復 |
四、核心功能
待機功能：5V@0.3A 待機輸出，容差 ±5%，紋波最大 50mVp-p，不受 ON/OFF 信號控制
DC OK 信號：TTL 信號，參考 pin5（GND），3.3~5.6V 時電源開啟，0~1V 時關斷

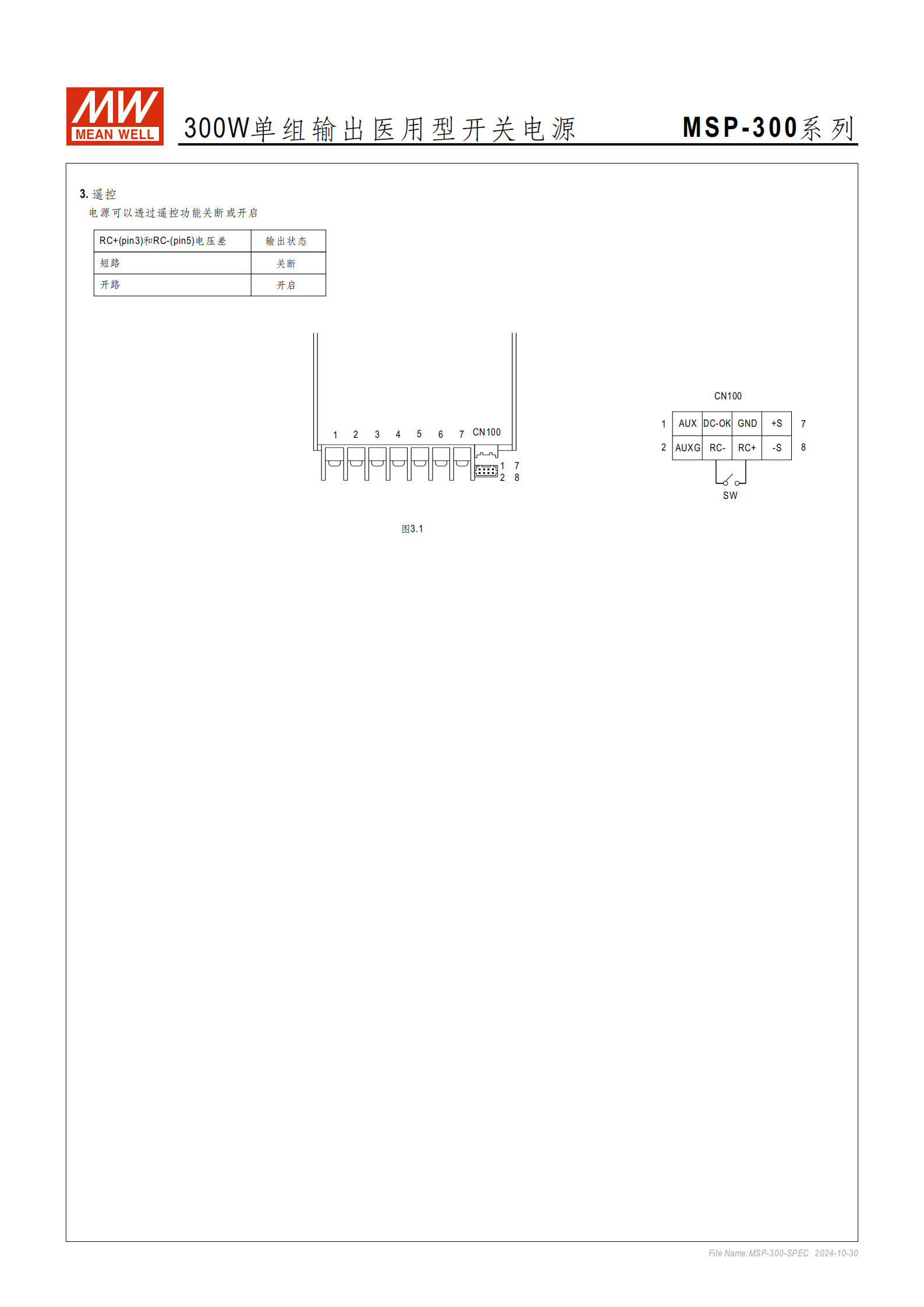

遙控功能：通過 RC+/RC-（pin6/pin4）控制，短路 = 電源關斷，開路 = 電源開啟；4~10V = 啟動，0~0.8V = 關斷
遙感功能：+S（pin7）連負載正端、-S（pin8）連負載負端，需絞線減少雜訊，最大補償線壓降 0.5V
風扇控制：負載 35±15% 或 RTH2=50℃時風扇啟動
五、環境與可靠性
工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF：最小 1337.5K hrs（Telcordia SR-332）、最小 175.8K hrs（MIL-HDBK-217F，25℃）
六、安規與電磁兼容
安全規范：IEC60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2 等
絕緣防護等級：一次側 - 二次側 2×MOOP，一次側 - 接地 1×MOOP
耐壓：I/P-O/P 4KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC
絕緣阻抗：100M Ohms /500VDC /25℃/70% RH
電磁兼容發射：符合 BS EN/EN55011（CISPR11）Class B、EN61000-3-2/-3 等
電磁兼容抗擾度：符合 EN61000-4 系列、EN55035、EN60601-1-2 等

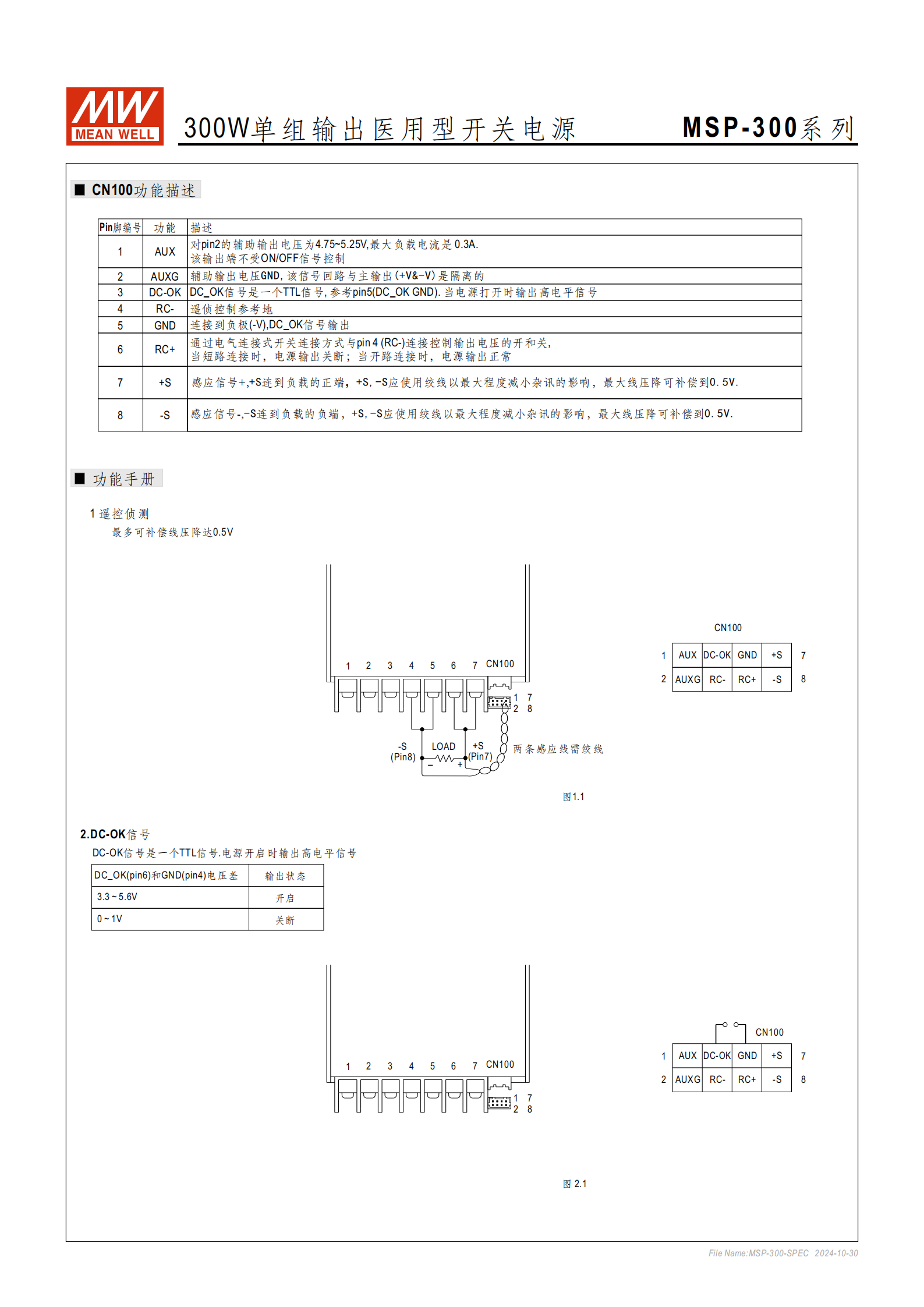

七、端子定義（CN100）
| Pin 腳編號 | 功能 | 描述 |
|---|---|---|
| 1 | AUX | 對 pin2 輔助輸出 4.75~5.25V，最大負載 0.3A，不受 ON/OFF 信號控制 |
| 2 | AUXG | 輔助輸出 GND，與主輸出（+V&-V）隔離 |
| 3 | DC-OK | TTL 信號，參考 pin5，電源開啟輸出高電平 |
| 4 | RC- | 遙控控制參考地 |
| 5 | GND | 連接負極（-V），DC-OK 信號輸出參考 |
| 6 | RC+ | 與 pin4 短路 = 電源關斷，開路 = 電源正常，4~10V = 啟動，0~0.8V = 關斷 |
| 7 | +S | 感應信號 +，連負載正端，需與 - S 絞線，最大補償線壓降 0.5V |
| 8 | -S | 感應信號 -，連負載負端，需與 + S 絞線，最大補償線壓降 0.5V |
4. 關鍵問題
問題 1：MSP-300 系列開關電源的核心適用場景及符合的關鍵醫療安規標準是什么？
答案：核心適用場景為醫療設備供電（滿足 MOOP 等級絕緣防護要求）；符合的關鍵醫療安規標準包括 IEC60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No. 60601-1::2014+A2，同時通過 EAC TPTC004 認證，設計參考 BS EN/EN60335-1、BS EN/EN62368-1（按需）。
問題 2：MSP-300 系列的遙控功能如何實現？遙感功能的核心作用及使用注意事項是什么？
答案：（1）遙控功能實現：通過 CN100 端子的 RC+（pin6）和 RC-（pin4）控制，短路連接時電源關斷，開路連接時電源正常輸出；也可通過電壓控制，4~10V 或開路 = 啟動，0~0.8V 或短路 = 關斷。（2）遙感功能核心作用：補償負載與電源間的線壓降，最大可補償 0.5V；使用注意事項：+S（pin7）需連接負載正端，-S（pin8）需連接負載負端，兩條感應線必須使用絞線，以最大程度減小雜訊影響。
問題 3：MSP-300 系列在不同輸入電壓和環境溫度下的性能限制有哪些？（含減額要求）
答案：（1）輸入電壓限制：交流輸入范圍 85~264VAC，直流輸入 120~370VDC；低輸入電壓情況下需按減額曲線降低輸出功率。（2）環境溫度限制：工作溫度范圍 - 40~+70℃（需參考減額曲線），儲存溫度 - 40~+85℃；海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降，有風扇機型按 5℃/1000m 比例下降。（3）其他限制：工作濕度需保持 20~90% RH（無冷凝），否則可能影響設備可靠性。
