主要特性
全范圍交流輸入：85–264VAC，120–370VDC
高功率因子：主動式PFC，PF > 0.95
高效率：最高達89%
抗浪涌能力：可承受300VAC輸入5秒
保護功能：短路/過載/過壓/過溫/恒流限制
結構緊湊：1U高度（41mm）
醫療認證：符合IEC 60601-1等醫療安全標準
控制功能：
風扇控制（負載或溫度觸發）
DC OK信號
遙控開關
5V待機輸出（0.3A）
遙感功能
低空載功耗：<0.5W
5年保固

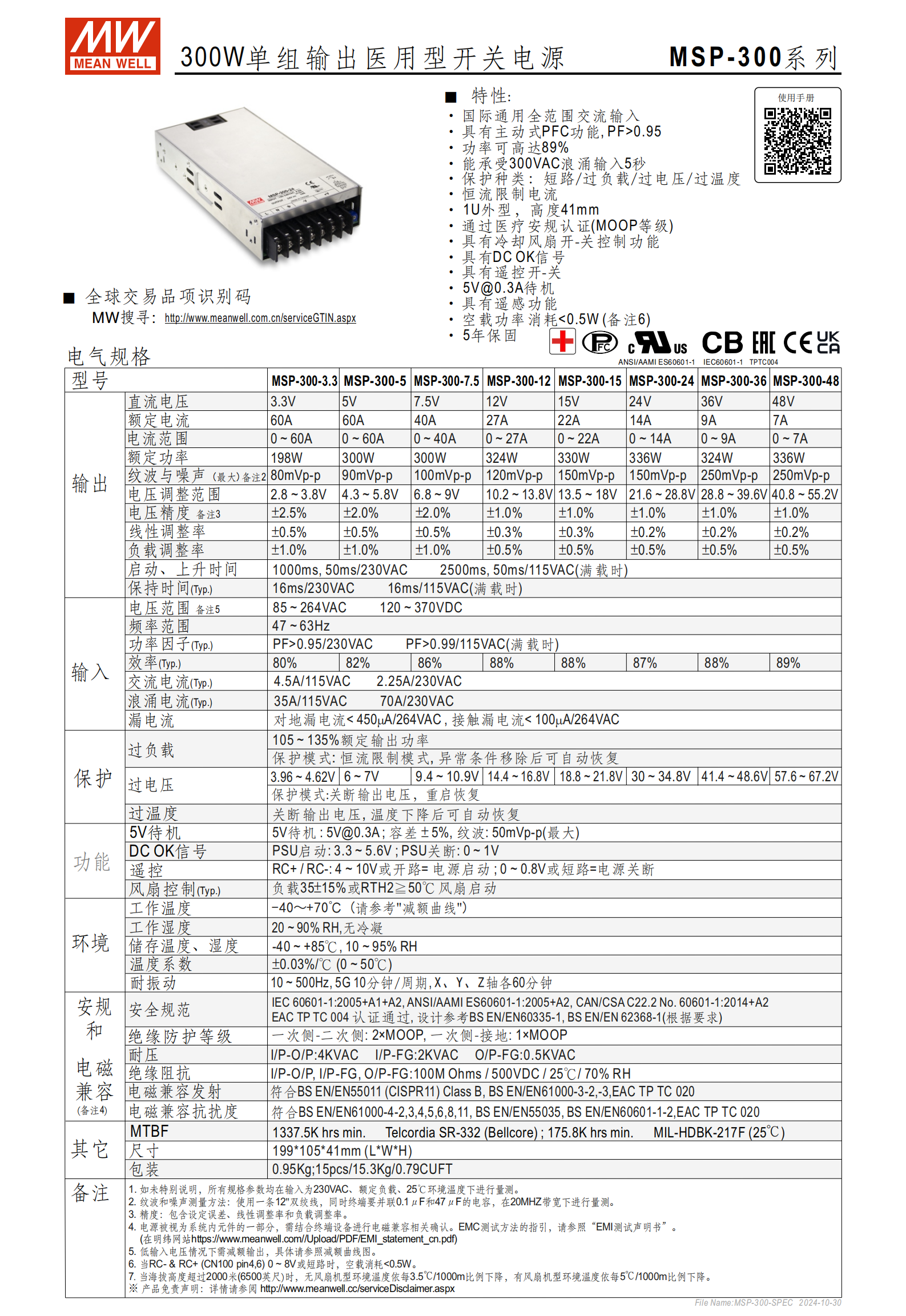

? 二、型號與輸出規格
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 |
|---|---|---|---|---|
| MSP-300-3.3 | 3.3V | 60A | 0–60A | 198W |
| MSP-300-5 | 5V | 60A | 0–60A | 300W |
| MSP-300-7.5 | 7.5V | 40A | 0–40A | 300W |
| MSP-300-12 | 12V | 27A | 0–27A | 324W |
| MSP-300-15 | 15V | 22A | 0–22A | 330W |
| MSP-300-24 | 24V | 14A | 0–14A | 336W |
| MSP-300-36 | 36V | 9A | 0–9A | 324W |
| MSP-300-48 | 48V | 7A | 0–7A | 336W |
? 三、電氣性能
輸出精度：±1.0% ~ ±2.5%（依型號）
紋波噪聲：80–250mVp-p（依型號）
調整范圍：電壓可調范圍見規格表
保持時間：
230VAC：1000ms
115VAC：2500ms
啟動時間：16ms
? 四、保護與環境
過載保護：105–135%額定功率
過溫保護：自動恢復
工作溫度：-40℃ ~ +85℃
存儲溫度：-40℃ ~ +70℃
濕度：10–95% RH（無冷凝）
振動耐受：10–500Hz，5G，XYZ軸各60分鐘
絕緣等級：
一次側–二次側：2×MOOP
一次側–接地：1×MOOP
MTBF：
Telcordia SR-332：≥ 1337.5K小時
MIL-HDBK-217F：≥ 175.8K小時（25℃）
? 五、安全與EMC
安規認證：IEC 60601-1、ANSI/AAMI ES60601-1、CAN/CSA C22.2 No. 60601-1、EAC TP TC 004
EMC發射：符合 EN55011 Class B、EN61000-3-2/3
抗擾度：符合 EN61000-4系列、EN55035
耐壓測試：
I/P–O/P：4KVAC
I/P–FG：2KVAC
O/P–FG：0.5KVAC

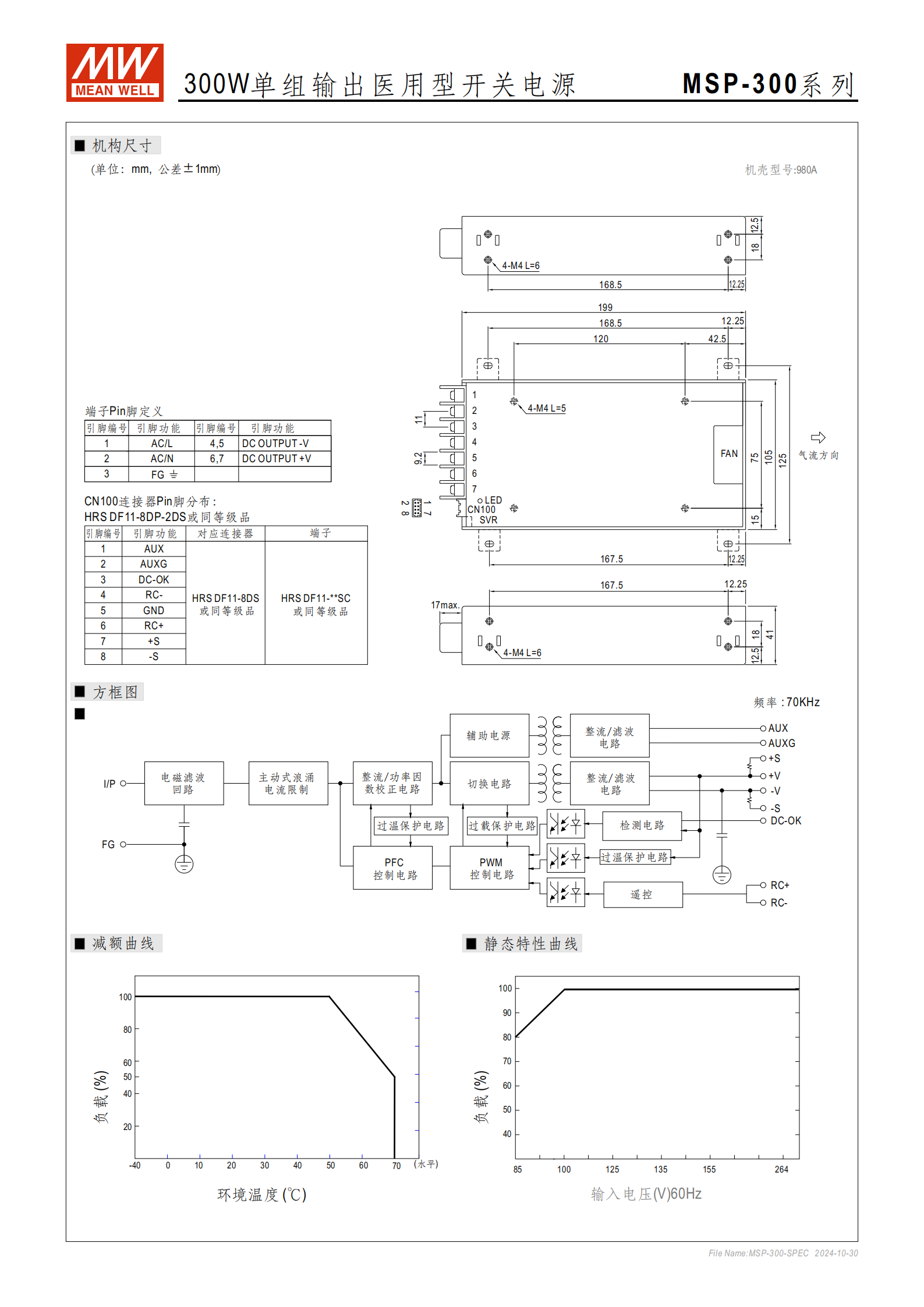

? 六、機械尺寸
尺寸：199×105×41mm（L×W×H）
重量：約0.95kg
連接器：CN100（HRS DF11系列兼容）

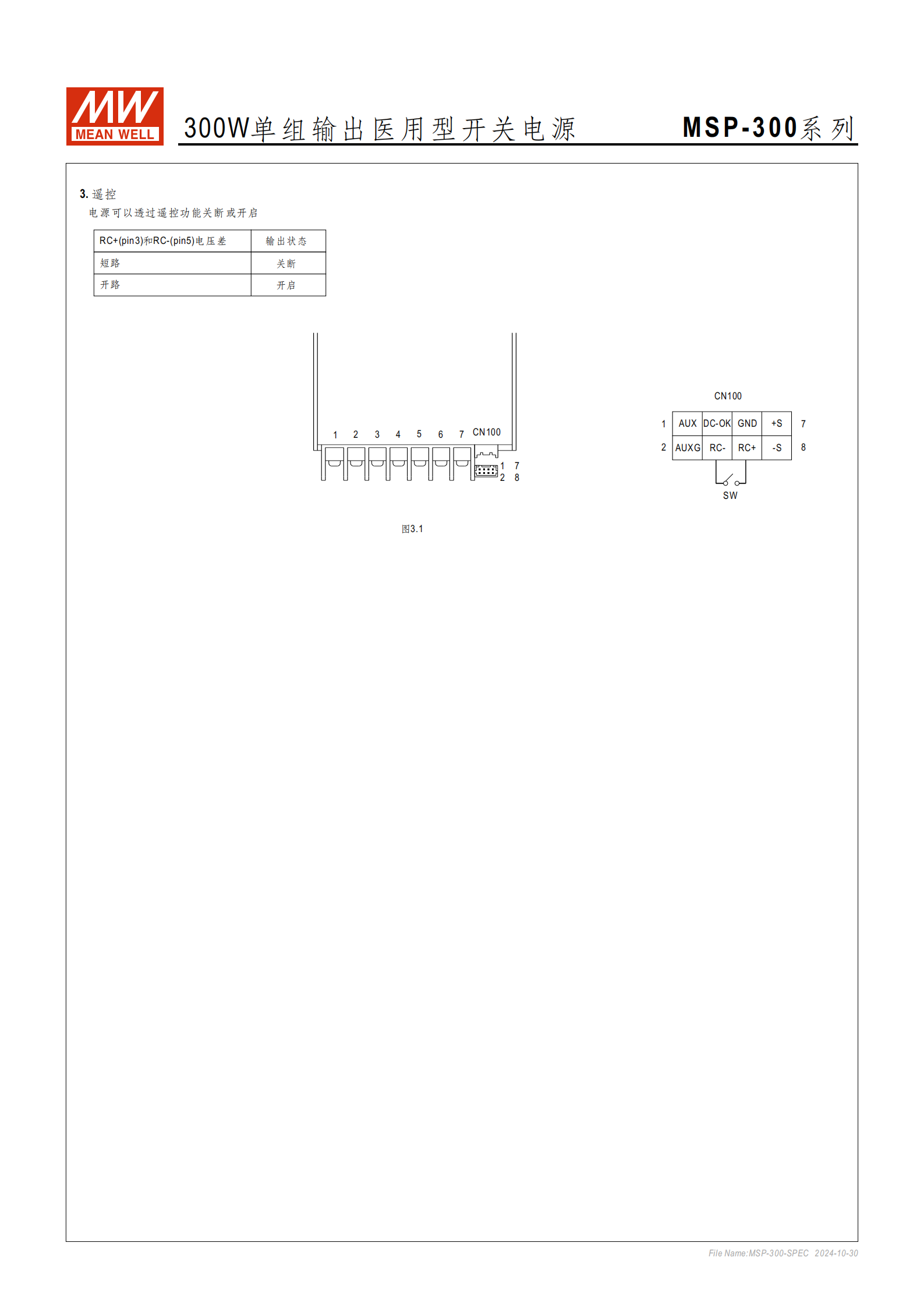

? 七、控制接口說明（CN100）
| 引腳 | 功能 | 說明 |
|---|---|---|
| 1 | AUX | 輔助輸出5V/0.3A，不受遙控控制 |
| 2 | AUXG | AUX地 |
| 3 | DC-OK | TTL高電平表示電源正常 |
| 4 | RC- | 遙控負端，與RC+配合控制開關 |
| 5 | GND | 主輸出地 |
| 6 | RC+ | 遙控正端 |
| 7 | +S | 遙感正端，補償線損 |
| 8 | -S | 遙感負端 |
? 八、使用建議
海拔降額：超過2000m需降低環境溫度
減額曲線：低輸入電壓下輸出需降額
線壓補償：遙感功能可補償≤0.5V線損
風扇控制：負載≥35%或溫度≥50℃啟動
