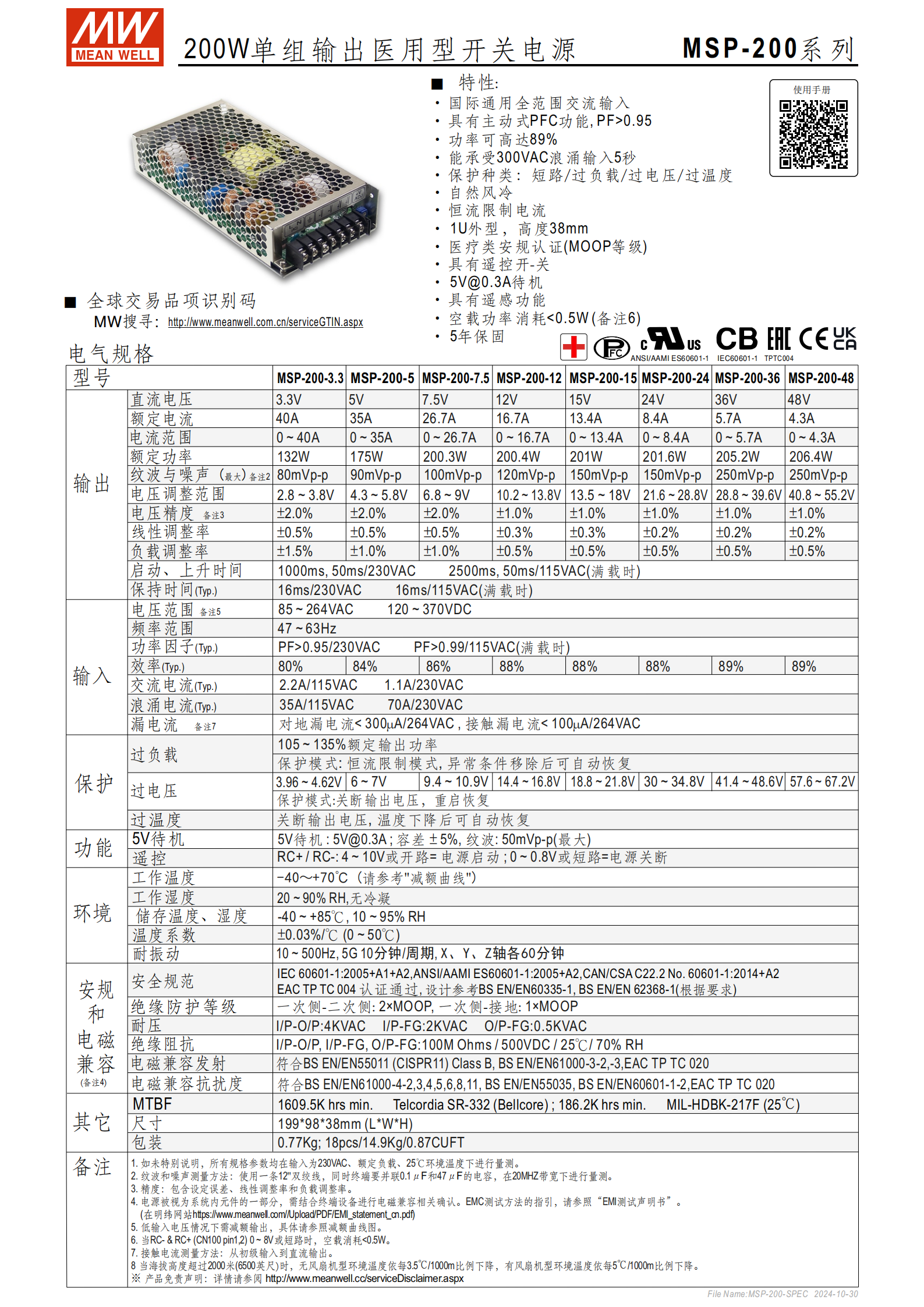

一、產品基礎信息
| 項目 | 關鍵信息 |
|---|---|
| 產品系列 | MSP-200 系列 |
| 產品類型 | 200W 單組輸出醫用型開關電源 |
| 核心定位 | 滿足醫用設備安全與性能需求，具備醫療類安規認證 |
| 質保期限 | 5 年保固 |
二、核心特性
輸入與能效：國際通用全范圍交流輸入（85~264VAC/120~370VDC）、主動式 PFC 功能（PF>0.95/230VAC，PF>0.99/115VAC 滿載），效率最高達89%（MSP-200-36/48 型號）
保護機制：短路 / 過負載 / 過電壓 / 過溫度四重保護，過負載為 105~135% 恒流限制模式（自動恢復），過電壓關斷輸出（重啟恢復），過溫度關斷輸出（溫度下降后自動恢復）
結構與散熱：自然風冷，1U 38mm 高度緊湊外型（尺寸 1999838mm）
特殊功能：遙控開 - 關（RC+/- 電壓控制）、遙感功能（補償線壓降 0.5V）、5V@0.3A 待機輸出（容差 ±5%，紋波最大 50mVp-p）
節能特性：空載功率消耗 <0.5W（特定條件下）
三、電氣規格詳情
（1）輸出參數（部分核心型號）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|
| MSP-200-3.3 | 3.3V | 40A | 132W | 80mVp-p | ±2.0% |
| MSP-200-5 | 5V | 35A | 175W | 90mVp-p | ±2.0% |
| MSP-200-12 | 12V | 16.7A | 200.4W | 120mVp-p | ±1.0% |
| MSP-200-24 | 24V | 8.4A | 201.6W | 150mVp-p | ±1.0% |
| MSP-200-48 | 48V | 4.3A | 206.4W | 250mVp-p | ±1.0% |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC / 120~370VDC
頻率范圍：47~63Hz
交流電流（Typ.）：2.2A/115VAC、1.1A/230VAC
浪涌電流（Typ.）：35A/115VAC、70A/230VAC
漏電流：對地漏電流 < 300μA/264VAC，接觸漏電流 < 100μA/264VAC
（3）其他電氣性能
啟動 / 上升時間：1000ms（230VAC 滿載）、2500ms（115VAC 滿載），上升時間均為 50ms
保持時間（Typ.）：16ms/230VAC、16ms/115VAC（滿載）
線性調整率：±0.2%~±0.5%
負載調整率：±0.5%~±1.5%
溫度系數：±0.03%/℃（0~50℃）
四、物理與環境參數
尺寸：1999838mm（LWH）（公差 ±1mm）
重量：?jiǎn)闻_(tái) 0.77Kg；整箱包裝 18pcs/14.9Kg/0.87CUFT
工作環境：
工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH
耐振動：10~500Hz，5G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
五、端子與結構
（1）核心引腳定義
| 引腳編號 | 引腳功能 | 備注 |
|---|---|---|
| 1 | AC/L | 交流輸入火線 |
| 2 | AC/N | 交流輸入零線 |
| 3 | FG | 接地 |
| 4、5 | DC OUTPUT -V | 直流輸出負極 |
| 6、7 | DC OUTPUT +V | 直流輸出正極 |
| 1（CN100） | RC+ | 遙控控制正極 |
| 2（CN100） | RC- | 遙控控制負極（短路關斷，開路啟動） |
| 3（CN100） | AUX | 輔助輸出（4.75~5.25V，最大 0.3A） |
| 5（CN100） | +S | 感應信號正極（絞線減少雜訊） |
| 6（CN100） | -S | 感應信號負極（絞線減少雜訊） |
（2）絕緣與電磁兼容
絕緣防護：一次側 - 二次側 2×MOOP，一次側 - 接地 1×MOOP；絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）
耐壓：I/P-O/P 4KVAC，I/P-FG 2KVAC，O/P-FG 0.5KVAC
電磁兼容：發射符合 BS EN/EN55011 Class B 等；抗擾度符合 BS EN/EN61000-4 系列等標準
六、MTBF 與備注
MTBF：最小 1609.5K hrs（Telcordia SR-332 標準）；最小 186.2K hrs（MIL-HDBK-217F 標準，25℃）
關鍵備注：海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；低輸入電壓需按減額曲線輸出
4. 關鍵問題
問題 1：MSP-200 系列開關電源的醫用級核心優勢的是什么？對應的關鍵參數有哪些？
答案：核心優勢是滿足醫用設備的安全與性能要求，具體體現在兩方面：① 安規認證：具備醫療類 MOOP 等級認證，漏電流嚴格控制（對地漏電流 < 300μA/264VAC，接觸漏電流 < 100μA/264VAC），絕緣防護達 2×MOOP（一次側 - 二次側）；② 性能穩定：支持主動式 PFC 功能（PF>0.95） ，效率最高 89%，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，且有遙感功能（補償線壓降 0.5V），確保輸出穩定性，適配醫用設備對低干擾、高可靠性的需求。
問題 2：MSP-200 系列的輸出電壓規格有哪些選擇？不同規格的額定功率和電壓精度差異如何？
答案：① 輸出電壓規格涵蓋 8 種：3.3V、5V、7.5V、12V、15V、24V、36V、48V；② 額定功率范圍 132W（MSP-200-3.3）~206.4W（MSP-200-48）；③ 電壓精度分兩檔：3.3V、5V 型號為 ±2.0%，7.5V 及以上型號（12V、15V、24V、36V、48V）為 ±1.0%，精度更高，適配對電壓穩定性要求不同的醫用場景。
問題 3：MSP-200 系列的遙控功能和待機功能如何實現？關鍵參數是什么？
答案：① 遙控功能：通過 CN100 引腳 1（RC+）和引腳 2（RC-）控制，短路或 0~0.8V 時電源關斷，開路或 4~10V 時電源啟動，實現遠程開關控制；② 待機功能：提供5V@0.3A 待機輸出，容差 ±5%，紋波最大 50mVp-p，且該輸出不受 ON/OFF 信號控制，持續供電；③ 節能特性：特定條件下（RC - 與 RC + 短路或 0~8V），空載功率消耗 <0.5W，符合節能要求。
