型號：MSP-200系列
類型：200W單組輸出醫用型開關電源
外形：1U高度，38mm，適合緊湊安裝
認證：符合醫用安規標準（MOOP等級），具備多項國際認證（如EC 60601-1、CAN/CSA等）
二、主要特性
全范圍交流輸入（85~264VAC / 120~370VDC）
主動式PFC，功率因子 > 0.95
高效率設計，最高可達89%
多重保護：短路/過載/過壓/過溫
遙控開關功能
具有遙感補償功能（補償線壓降達0.5V）
低空載功耗（<0.5W）
5年保修

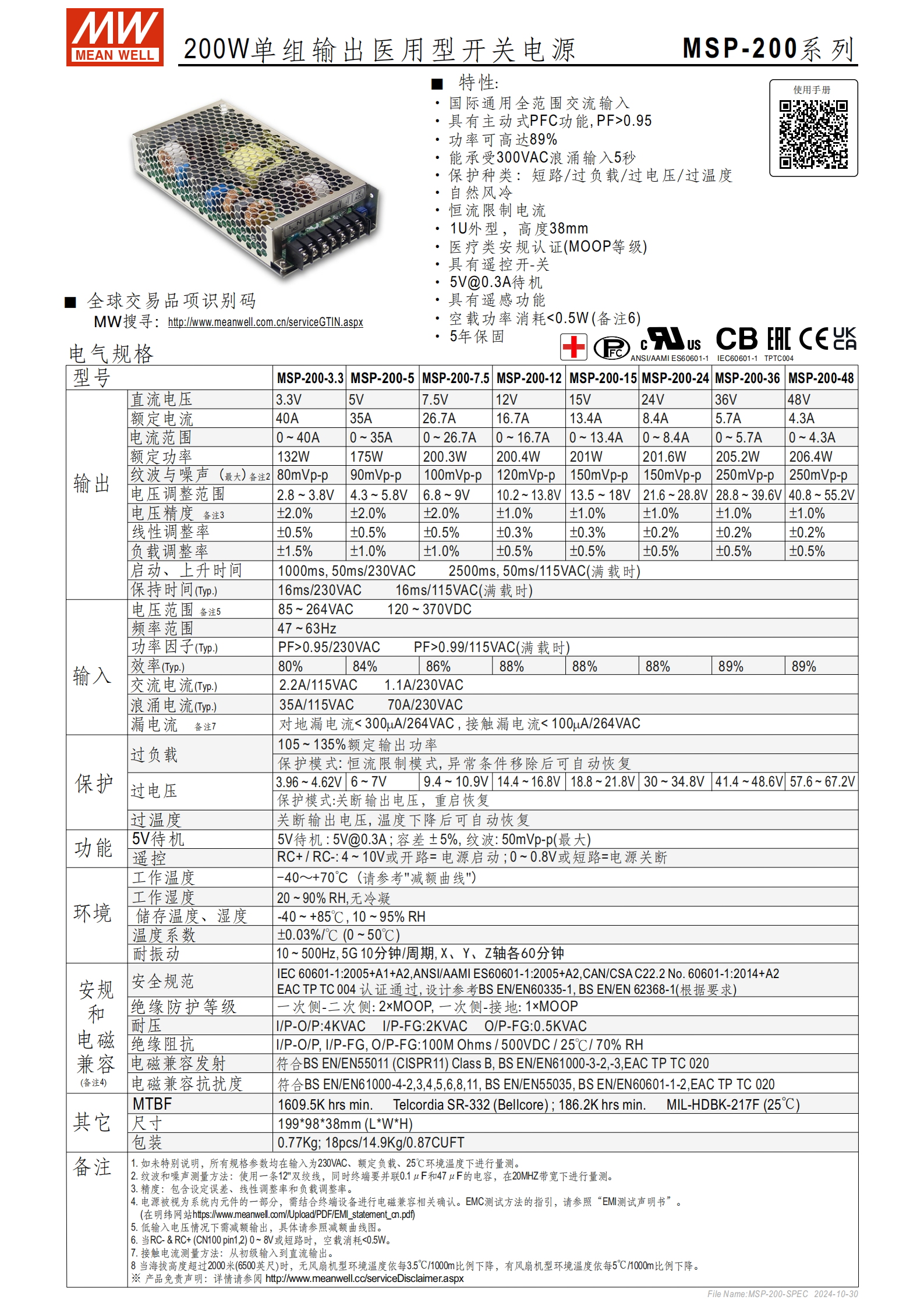

三、電氣規格表（部分關鍵參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|
| MSP-200-3.3 | 3.3V | 40A | 132W | 80mVp-p | 2.8~3.8V |
| MSP-200-5 | 5V | 35A | 175W | 90mVp-p | 4.3~5.8V |
| MSP-200-12 | 12V | 16.7A | 200.4W | 120mVp-p | 10.2~13.8V |
| MSP-200-48 | 48V | 4.3A | 206.4W | 250mVp-p | 40.8~55.2V |
注：所有型號均具備短路保護、過壓保護、過溫保護等功能。
四、功能與接口說明

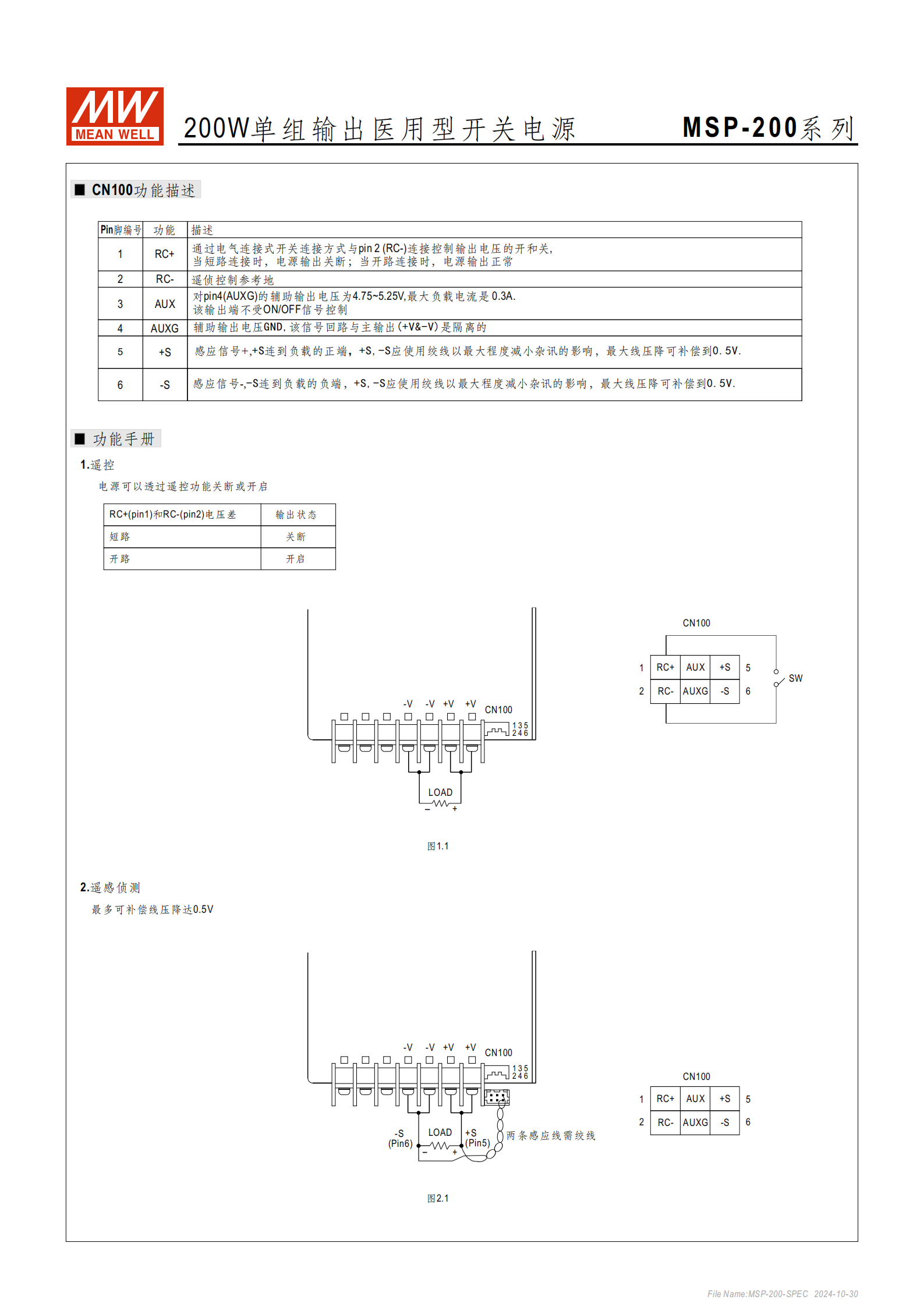

CN100連接器引腳功能
| 引腳 | 功能 | 說明 |
|---|---|---|
| 1 | RC+ | 遙控正極，與RC-短路則關閉輸出 |
| 2 | RC- | 遙控負極（參考地） |
| 3 | AUX | 輔助輸出（5V/0.3A），不受遙控控制 |
| 4 | AUXG | 輔助輸出地（與主輸出隔離） |
| 5 | +S | 遙感正極（補償線損） |
| 6 | -S | 遙感負極（補償線損） |
五、機械與環境參數
尺寸：199 × 98 × 38 mm（L × W × H）
重量：約0.77kg
工作溫度：-40°C ~ +70°C（需參考負載減額曲線）
存儲溫度：-40°C ~ +85°C
耐振動：10~500Hz，5G，XYZ軸各60分鐘
絕緣等級：一次側-二次側 4KVAC，一次側-接地 2KVAC
六、其他重要信息
MTBF：最低1699.5K小時（Telcordia SR-332標準）
電磁兼容：符合EN55011 Class B、EN61000-3-2/3等標準
包裝：16臺/箱，毛重14.9kg
版本日期：2024-10-30
