產品名稱：100W 單組輸出醫用型開關電源（MSP-100 系列）
核心定位：滿足醫療設備安全與性能需求，通過醫療安規認證（MOOP 等級）
物理特性：1U 外型，尺寸 1599738mm（LWH），自然風冷；包裝重量 0.55Kg / 臺，24 臺 / 箱（14.3Kg/0.9CUFT）
質保與組件：5 年保固，全部使用 105℃長壽電容
二、核心特性
輸入輸出能力：
輸入：國際通用全范圍，AC 85~264V、DC 120~370VDC；頻率 47~63Hz，可承受 300VAC 浪涌輸入 5 秒
輸出：單組直流輸出，電壓覆蓋 3.3V~48V 多個規格，額定功率 66W~108W
效能與功能：
主動式 PFC 功能，功率因子 PF>0.95（230VAC 滿載）、PF>0.98（115VAC 滿載）
最高效率 90%，空載功率消耗 < 0.5W
支持遙控開 - 關（RC+/RC-：0~0.8V 啟動，4~10V 關斷）
環境適應性：
工作溫度 - 40~+60℃，工作濕度 20~90% RH（無冷凝）
儲存溫度 - 40~+85℃，儲存濕度 10~95% RH
海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降

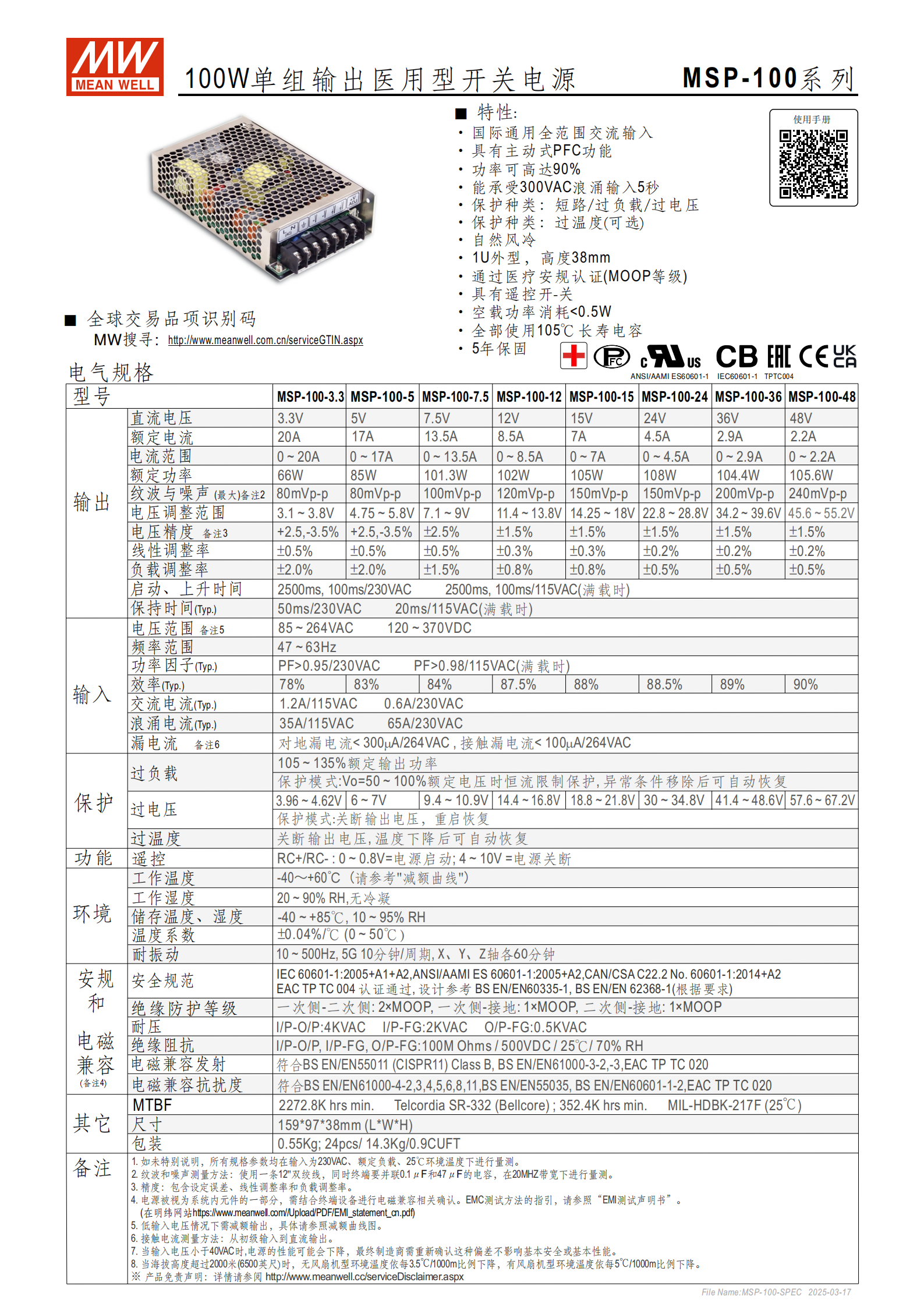

三、關鍵電氣規格（核心參數匯總表）
| 類別 | 具體參數 | 細節說明 |
|---|---|---|
| 輸出電壓 | 3.3V、5V、7.5V、12V、15V、24V、36V、48V | 調整范圍 3.1~55.2V（依型號不同） |
| 額定電流 | 2.2A~20A | 對應不同輸出電壓，如 3.3V 型號 20A，48V 型號 2.2A |
| 額定功率 | 66W~108W | 24V 型號最高（108W），3.3V 型號最低（66W） |
| 電壓精度 | ±1.5%~±2.5% | 含設定誤差、線性調整率和負載調整率 |
| 線性調整率 | ±0.2%~±0.5% | 電壓越高調整率越優，如 36V/48V 型號 ±0.2% |
| 負載調整率 | ±0.5%~±2.0% | 高電壓型號表現更優，如 24V/36V/48V 型號 ±0.5% |
| 紋波與噪聲（最大） | 80mVp-p~240mVp-p | 3.3V/5V 型號 80mVp-p，48V 型號 240mVp-p |
| 啟動 / 上升時間 | 2500ms（滿載，115VAC/230VAC） | 上升時間 100ms/230VAC、100ms/115VAC |
| 保持時間（典型） | 20ms/115VAC、50ms/230VAC | 滿載條件下 |
| 輸入交流電流（典型） | 0.6A/230VAC、1.2A/115VAC | 滿載時 |
| 浪涌電流（典型） | 35A/115VAC、65A/230VAC | - |
| 漏電流 | 對地 < 300μA、接觸 < 100μA | 264VAC 條件下 |
四、保護功能
| 保護類型 | 保護范圍 / 模式 | 恢復方式 |
|---|---|---|
| 過負載保護 | 105~135% 額定輸出功率，恒流限制（Vo=50~100% 額定電壓） | 異常條件移除后自動恢復 |
| 過電壓保護 | 3.96V~67.2V（依型號不同，如 3.3V 型號 3.96~4.62V，48V 型號 57.6~67.2V） | 關斷輸出，重啟恢復 |
| 過溫度保護（可選） | 觸發后關斷輸出電壓 | 溫度下降后自動恢復 |
| 短路保護 | 短路時啟動對應保護機制 | 自動恢復 |
五、安規與電磁兼容
安全規范：符合 IEC60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2 等標準，一次側 - 二次側 2×MOOP、一次側 - 接地 1×MOOP、二次側 - 接地 1×MOOP
耐壓等級：I/P-O/P 4KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC；絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）
電磁兼容：發射符合 BS EN/EN55011 (CISPR11) Class B 等；抗擾度符合 BS EN/EN61000-4-2、3、4 等多項標準
備注：電源為系統內元件，需結合終端設備確認電磁兼容合規性
六、其他關鍵參數
MTBF（平均無故障時間）：最小 2272.8K hrs（Telcordia SR-332 標準）、最小 352.4K hrs（MIL-HDBK-217F 標準，25℃）
溫度系數：±0.04%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

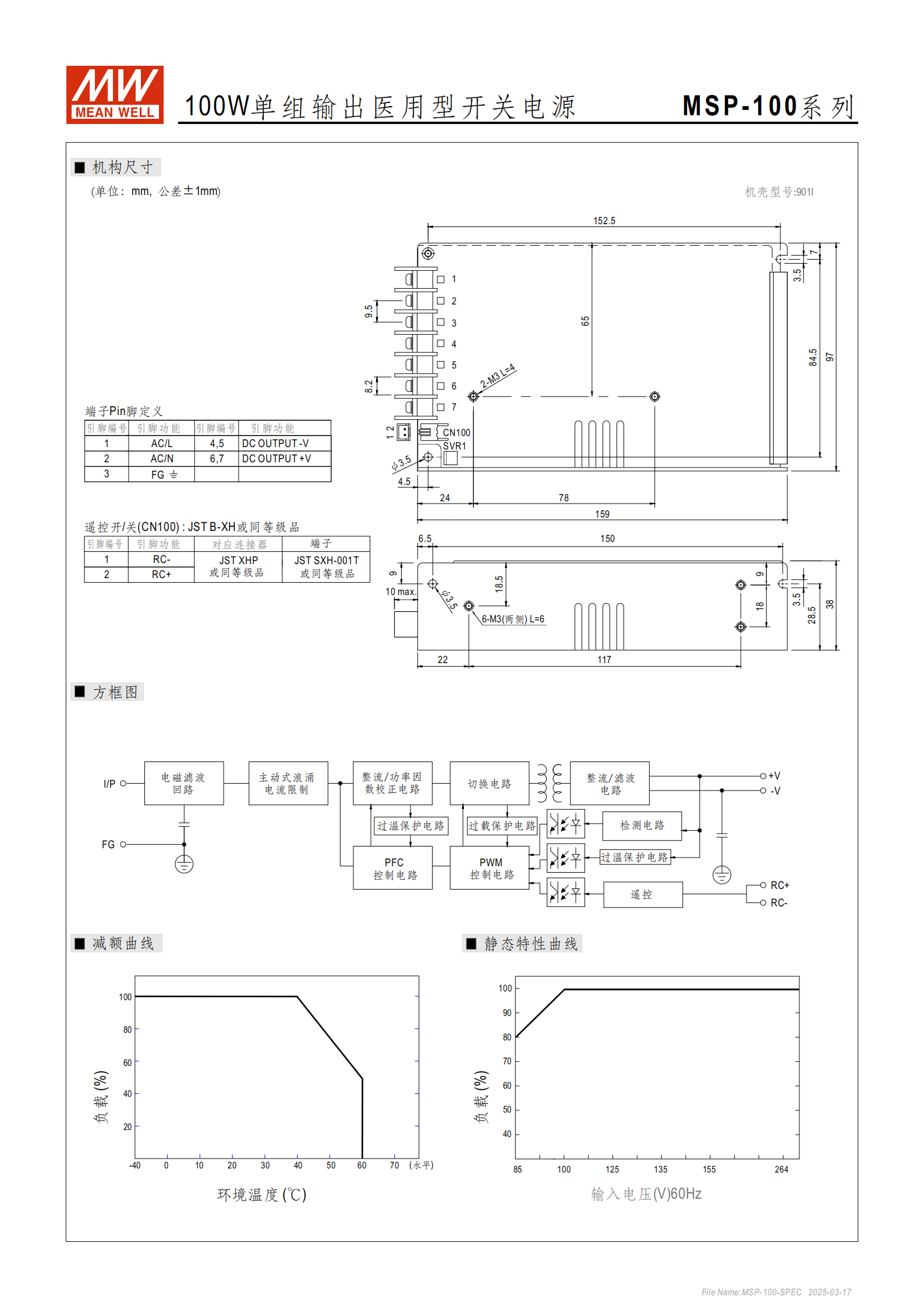

引腳定義：AC 輸入（1=AC/L、2=AC/N）、接地（3=FG）、DC 輸出（4/5=-V、6/7=+V）；遙控引腳（RC+/RC-，對應 JST XHP/SXH-001T 連接器）
4. 關鍵問題
問題 1：MSP-100 系列開關電源的醫用級核心優勢的是什么？適用于哪些場景？
答案：核心優勢體現在三點：① 安全合規，通過IEC60601-1 等醫療安規認證（MOOP 等級） ，漏電流嚴格控制（對地 < 300μA/264VAC、接觸 < 100μA/264VAC），滿足醫療設備電氣安全要求；② 性能穩定，具備主動式 PFC 功能（PF>0.95） 、低空載功耗（<0.5W）、高效率（最高 90%），且支持 - 40~+60℃寬溫工作；③ 多重保護，涵蓋短路、過負載、過電壓、可選過溫度保護，異常后可自動恢復，保障設備運行安全。適用場景：各類醫用診斷設備、治療設備、監護設備等對電氣安全和穩定性要求極高的醫療終端。
問題 2：MSP-100 系列的輸出參數覆蓋范圍如何？不同型號的核心輸出差異是什么？
答案：輸出參數覆蓋寬范圍：電壓 3.3V~48V，額定電流 2.2A~20A，額定功率 66W~108W。核心差異集中在電壓、電流與功率的匹配，具體關鍵型號對比：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 核心特點 |
|---|---|---|---|---|
| MSP-100-3.3 | 3.3V | 20A | 66W | 電流最大，適用于低電壓大電流場景 |
| MSP-100-24 | 24V | 4.5A | 108W | 功率最大，綜合適配性強 |
| MSP-100-48 | 48V | 2.2A | 105.6W | 電壓最高，適用于高壓低電流設備 |
| MSP-100-12 | 12V | 8.5A | 102W | 電壓中等，電流適中，通用性廣 |
問題 3：MSP-100 系列在極端環境下的使用限制及應對措施是什么？
答案：極端環境主要限制及應對措施：① 低輸入電壓（<40VAC）：電源性能可能下降，需制造商重新確認偏差不影響設備基本安全和性能；② 高海拔（>2000 米）：無風扇機型環境溫度按3.5℃/1000m 下降，有風扇機型按5℃/1000m 下降，需根據海拔調整使用環境溫度；③ 寬溫與濕度：工作溫度上限 60℃、濕度上限 90% RH（無冷凝），超出范圍需做好散熱或防潮處理；④ 低輸入電壓減額：輸入電壓較低時需按減額曲線降低輸出負載，避免性能異常。
