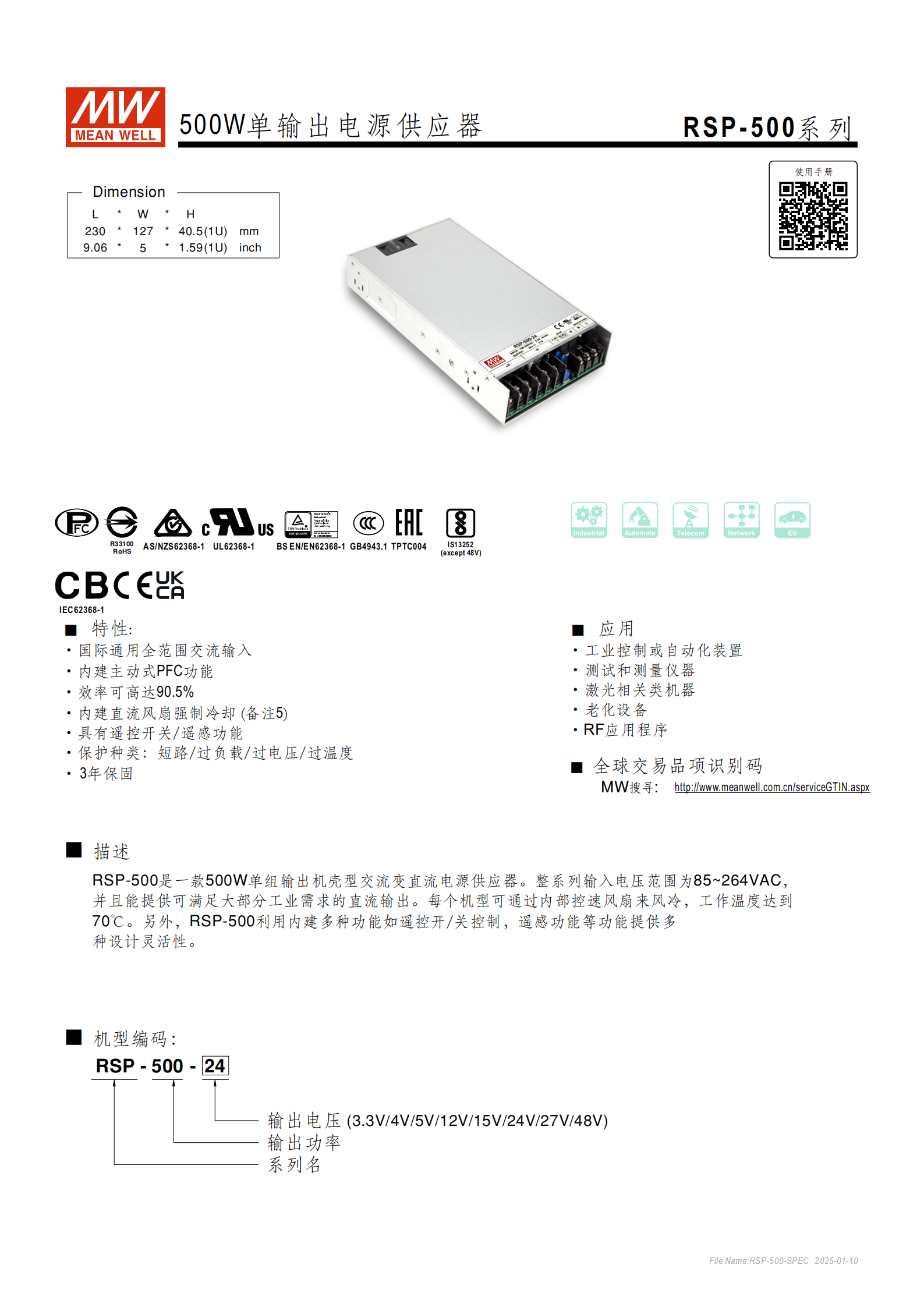

RSP-500 系列是一款 500W 單輸出機殼型交流變直流電源供應器，輸入電壓范圍為 85~246VAC，提供 3.3V/4V/12V/15V/24V/27V/48V 多種直流輸出規格，額定功率 297W~504W，效率最高達 90.5%，具備主動式 PFC、遙控開關 / 遙感功能及短路 / 過負載等多重保護，工作溫度范圍 - 30~+70℃，符合多項國際安規標準，享有 3 年保固，廣泛應用于工業控制、測試儀器等場景。
一、產品概述
產品定位：500W 單輸出機殼型交流變直流電源供應器
核心優勢：國際通用全范圍交流輸入、主動式 PFC 功能、高效率（最高 90.5%）、多重保護設計、3 年保固
應用場景：工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、RF 應用程序
二、機型編碼規則
| 編碼組成 | 含義說明 |
|---|---|
| RSP-500-XX | 系列名（RSP-500）+ 輸出電壓（XX 為 3.3/4/12/15/24/27/48） |

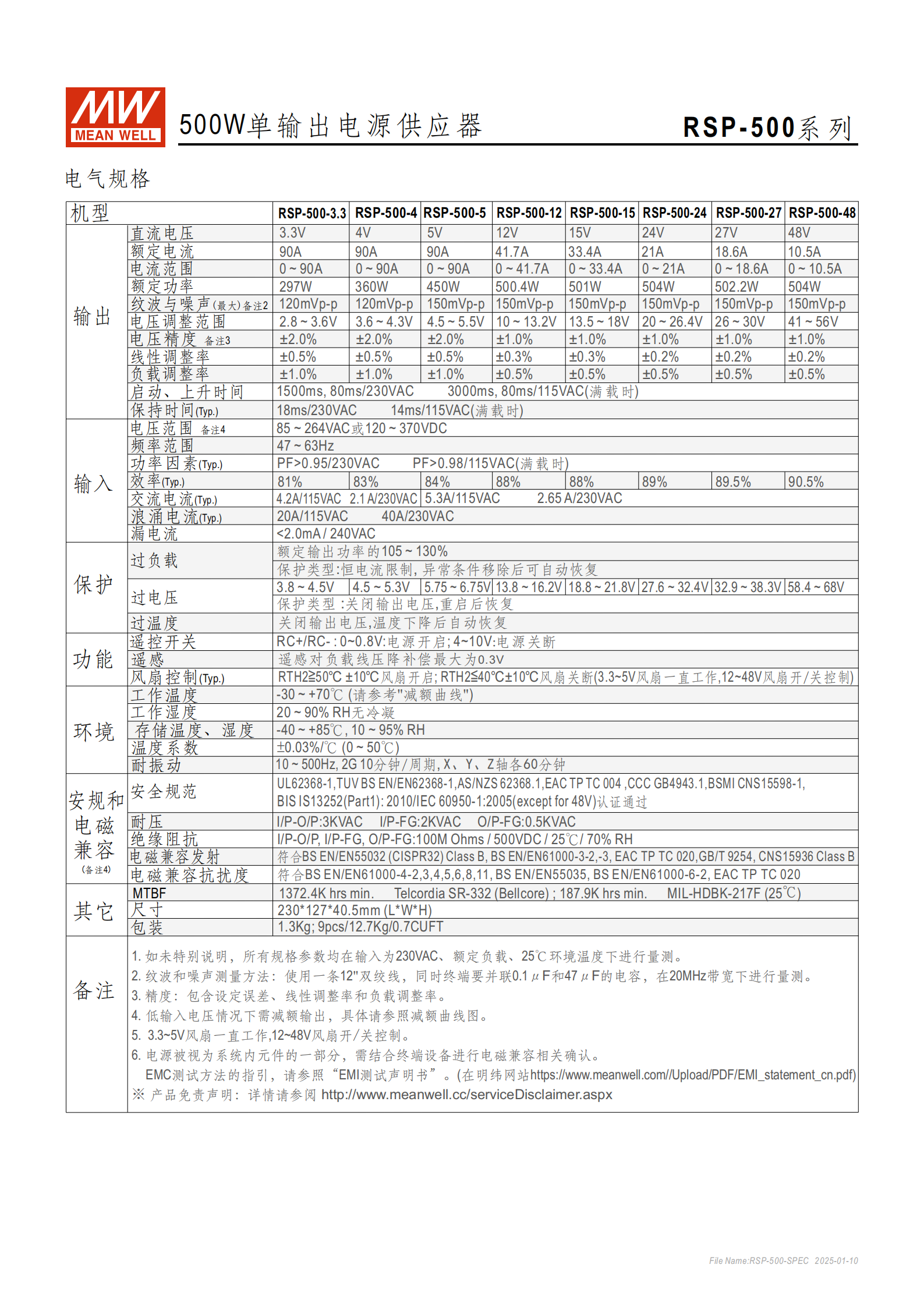

三、關鍵電氣規格（核心參數）
| 規格項 | 詳細參數 |
|---|---|
| 輸入?yún)?shù) | 電壓范圍：85~264VAC；功率因素：PF>0.95（230VAC 滿載）、PF>0.98（115VAC 滿載）；浪涌電流：20A/115VAC、40A/230VAC；漏電流：<2.0mA/240VAC |
| 輸出參數（各機型核心值） | 1. RSP-500-3.3：3.3V/90A/297W，紋波 120mVp-p，電壓精度 ±2.0%2. RSP-500-12：12V/41.7A/500.4W，紋波 150mVp-p，電壓精度 ±1.0%3. RSP-500-24：24V/21A/504W，紋波 150mVp-p，電壓精度 ±1.0%4. RSP-500-48：48V/10.5A/504W，紋波 150mVp-p，電壓精度 ±1.0% |
| 調整與精度 | 電壓調整范圍：2.8~3.6V（3.3V 機型）至 41~56V（48V 機型）；線性調整率 ±0.2%~±0.5%；負載調整率 ±0.5%~±1.0% |
| 啟動與保持時間 | 啟動 / 上升時間：1500ms（230VAC 滿載）、3000ms（115VAC 滿載）；保持時間：18ms（230VAC 滿載）、14ms（115VAC 滿載） |
四、功能特性
冷卻功能：內建直流風扇強制冷卻（備注 5：3.3~5V 風扇一直工作，12~48V 風扇開 / 關控制，啟動溫度 RTH2≧50℃±10℃）
控制功能：
遙控開關：RC+/RC - 引腳控制，0~0.8V 或開路時電源開啟，4~10V 時電源關斷
遙感功能：對負載線壓降補償最大 0.3V，感應線需絞繞
保護功能：
過負載保護：額定輸出功率的 105~130%，恒電流限制，異常移除后自動恢復
過電壓保護：各機型對應 3.8~68V 范圍，關閉輸出，重啟后恢復
過溫度保護：關閉輸出，溫度下降后自動恢復
短路保護：內置保護機制
五、安規與電磁兼容
安全規范：UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004、CCC GB4943.1 等
電磁兼容：
發射：符合 BS EN/EN55032 (CISPR32) Class B、GB/T 9254、CNS15936 Class B
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等標準
耐壓與絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）

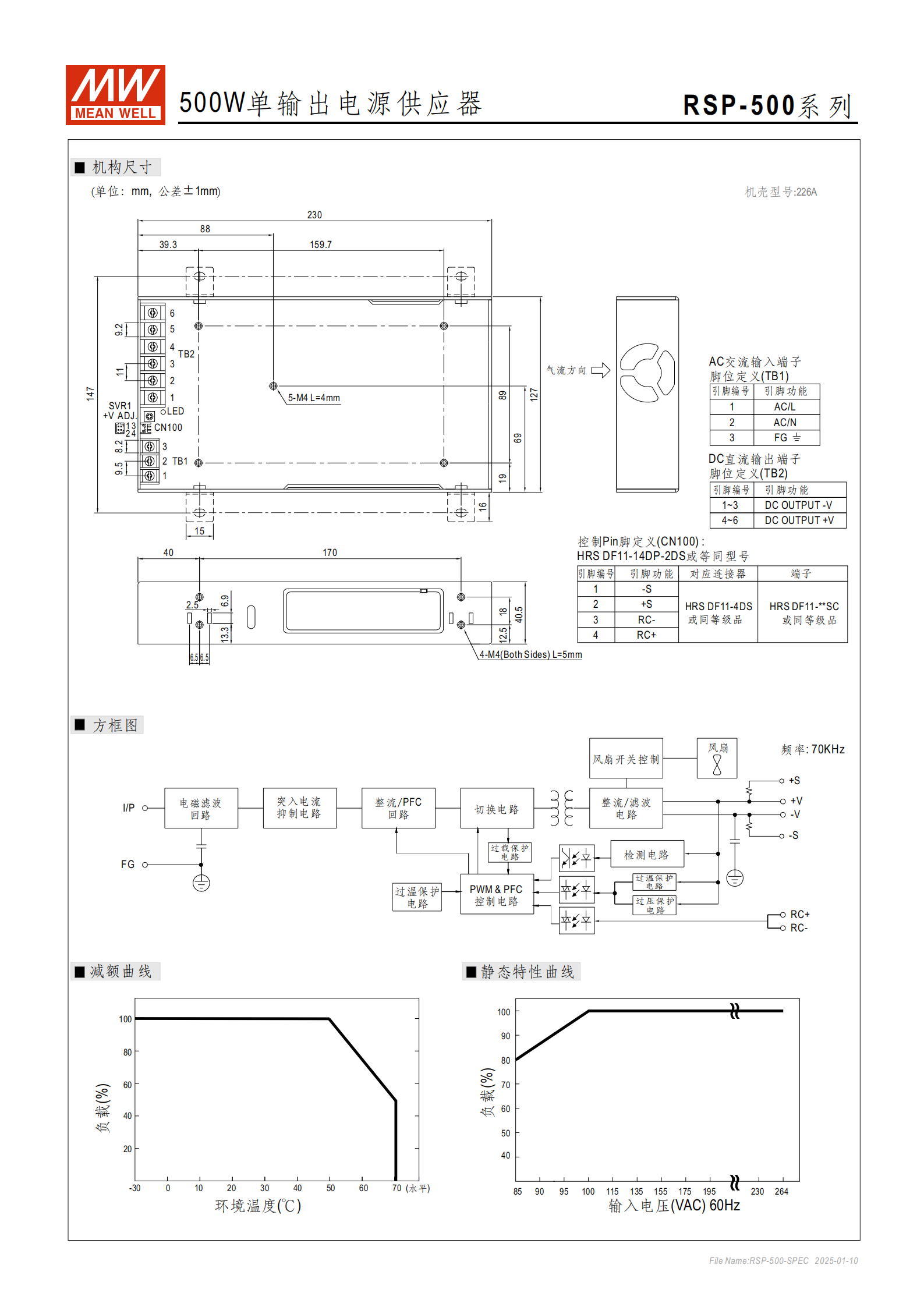

六、物理與結構參數
尺寸：230×127×40.5mm（L×W×H），公差 ±1mm
重量：1.3Kg
包裝：9pcs/12.7Kg/0.7CUFT
平均無故障時間（MTBF）：1372.4K hrs（Telcordia SR-332）、187.9K hrs（MIL-HDBK-217F，25℃）
連接器：HRS DF11-14DP-2DS（主體）、HRS DF11-**SC/4DS（控制引腳）等
七、備注說明
默認測試條件：230VAC 輸入、額定負載、25℃環境溫度
紋波測量：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬
低輸入電壓需參考減額曲線進行輸出減額
電源為系統內元件，需結合終端設備確認電磁兼容
4. 關鍵問題
問題 1（規格適配類）：RSP-500 系列有哪些輸出電壓規格可選？對應的額定電流和功率分別是多少？
答案：該系列提供 7 種輸出電壓規格，核心參數如下表：
| 機型 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| RSP-500-3.3 | 3.3V | 90A | 297W |
| RSP-500-4 | 4V | 90A | 360W |
| RSP-500-12 | 12V | 41.7A | 500.4W |
| RSP-500-15 | 15V | 33.4A | 501W |
| RSP-500-24 | 24V | 21A | 504W |
| RSP-500-27 | 27V | 18.6A | 502.2W |
| RSP-500-48 | 48V | 10.5A | 504W |

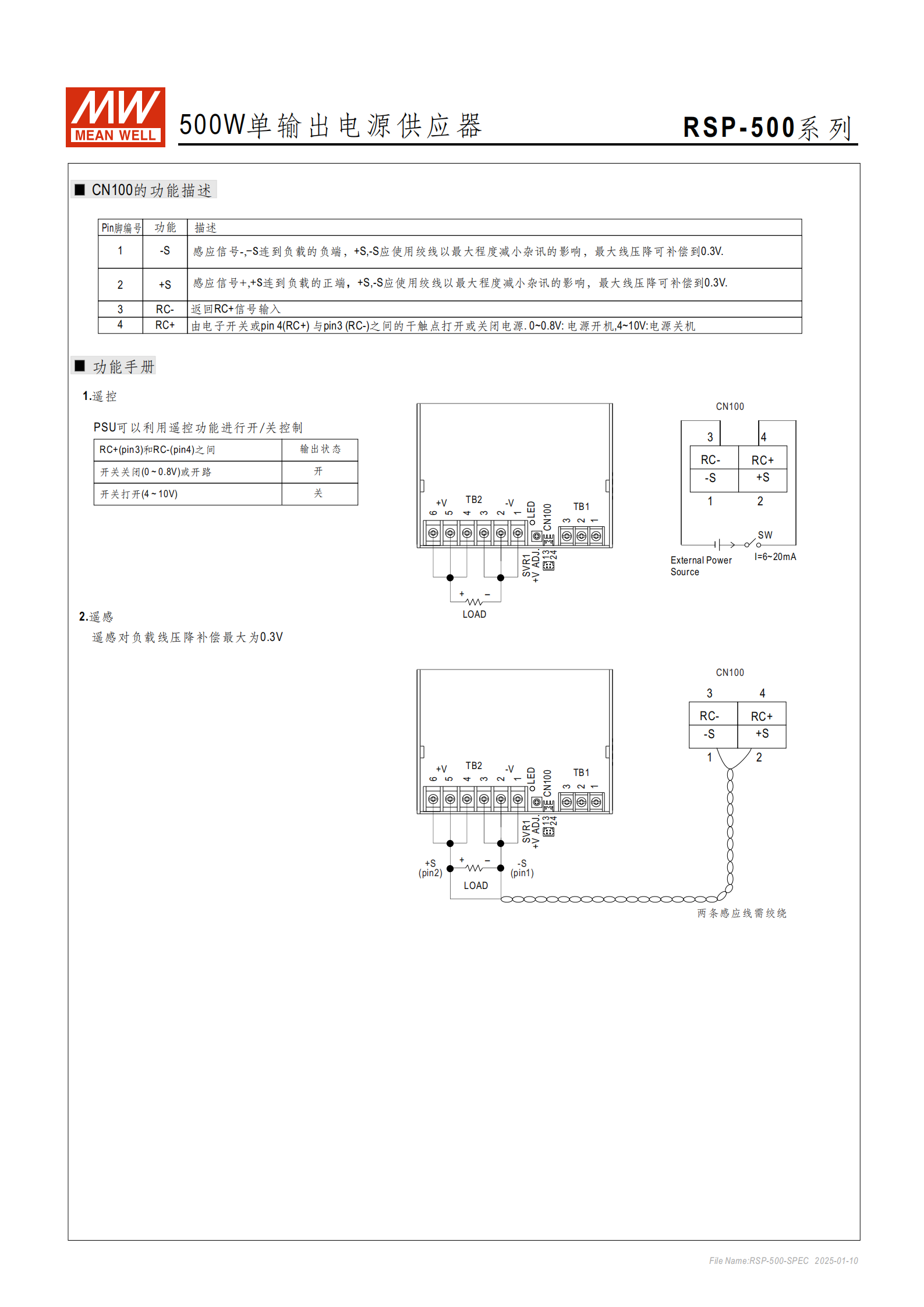

問題 2（功能應用類）：RSP-500 系列的遙控開關和遙感功能如何實現？核心作用是什么？
答案：① 遙控開關：通過 CN100 引腳 3（RC+）和引腳 4（RC-）控制，0~0.8V 電壓或開路時電源開啟，4~10V 電壓時電源關斷，可實現遠程啟停控制；② 遙感功能：通過 CN100 引腳 1（-S）和引腳 2（+S）的感應線（需絞繞）實現，核心作用是補償負載線壓降，最大補償值為 0.3V，保證負載端電壓穩定性。
問題 3（安全與可靠性類）：RSP-500 系列具備哪些保護功能？符合哪些關鍵安規標準？工作溫度范圍是多少？
答案：① 保護功能：包含短路保護、過負載保護（105~130% 額定功率，恒流限制，自動恢復）、過電壓保護（各機型對應 3.8~68V 范圍，重啟恢復）、過溫度保護（溫度下降后自動恢復）；② 關鍵安規標準：UL62368-1、GB4943.1、BS EN/EN62368-1、AS/NZS62368-1、EAC TP TC 004 等；③ 工作溫度范圍：-30~+70℃，低輸入電壓或高溫環境下需參考減額曲線進行輸出功率調整。
