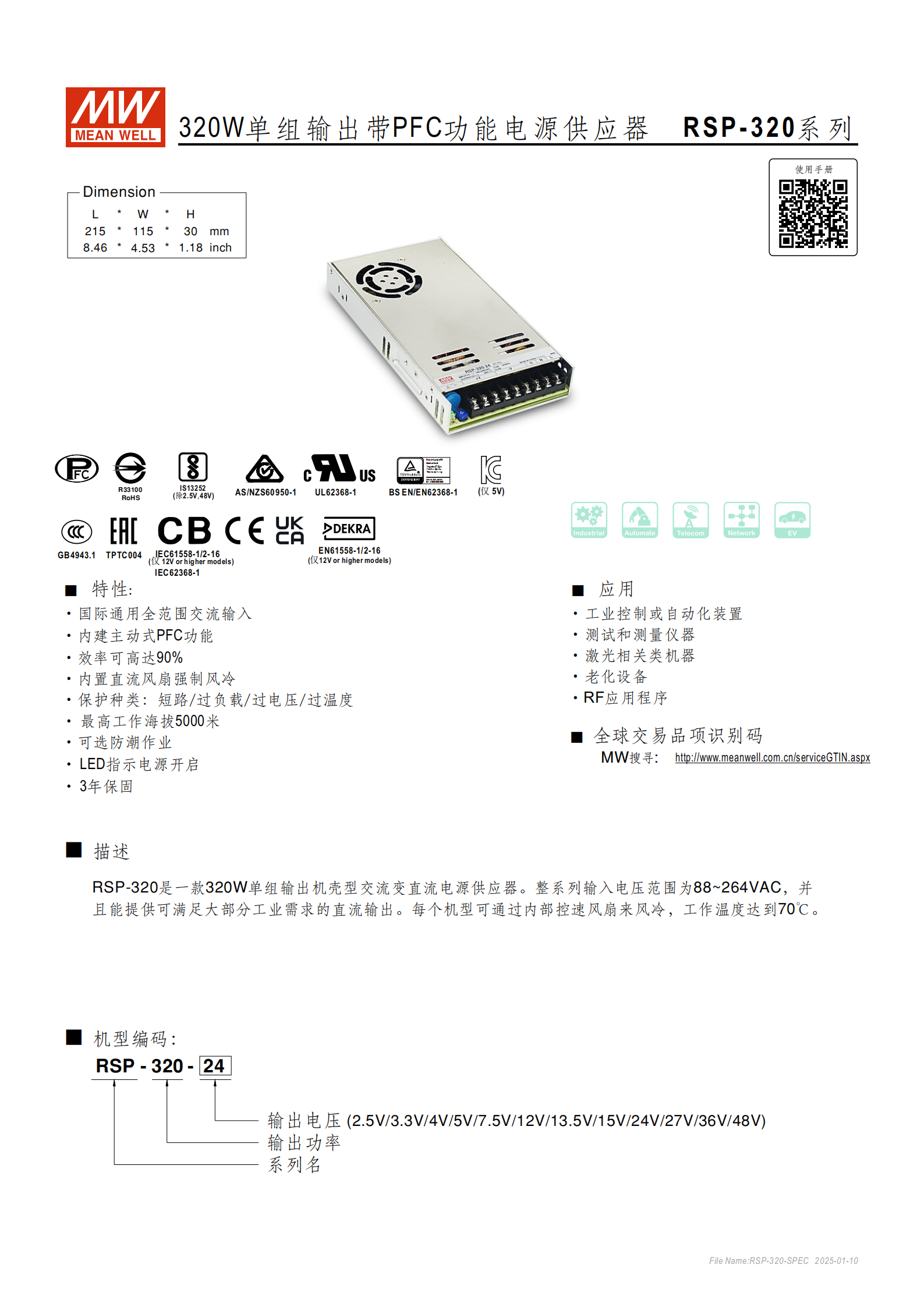

RSP-320 系列是一款320W 單組輸出帶 PFC 功能的機殼型交流變直流電源供應器，輸入電壓范圍為88~264VAC，提供2.5V~48V多檔直流輸出，額定功率覆蓋150W~321.6W，效率最高可達90% ，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，工作溫度范圍 **-30~+70℃** ，操作海拔最高5000 米，通過多項國際安全認證，適用于工業控制、測試測量儀器等多種場景，享有3 年保固。
一、產品核心信息
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | RSP-320 系列 320W 單組輸出帶 PFC 功能電源供應器 |
| 產品類型 | 機殼型交流變直流（AC-DC）電源供應器 |
| 核心功能 | 內建主動式 PFC 功能、內置直流風扇強制風冷、電源開啟 LED 指示 |
| 輸入電壓范圍 | 88~264VAC（國際通用全范圍） |
| 保固期限 | 3 年 |
| 特殊選項 | 可選防潮作業 |

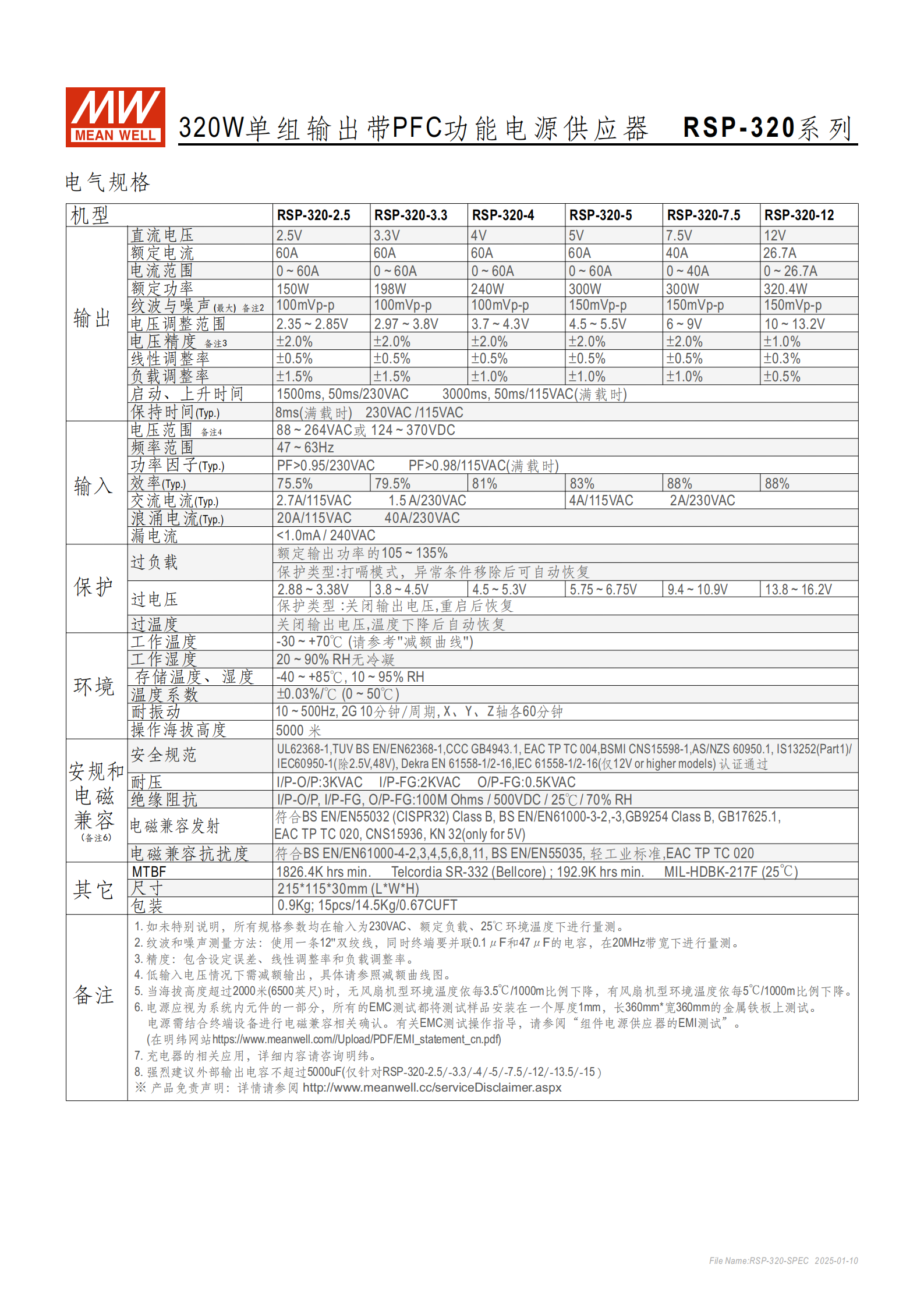

二、輸出規格詳情
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 電流范圍 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| RSP-320-2.5 | 2.5V | 60A | 150W | 0~60A | 100mVp-p | 2.35~2.85V | ±2.0% |
| RSP-320-3.3 | 3.3V | 60A | 198W | 0~60A | 100mVp-p | 2.97~3.8V | ±2.0% |
| RSP-320-4 | 4V | 60A | 240W | 0~60A | 100mVp-p | 3.7~4.3V | ±2.0% |
| RSP-320-5 | 5V | 60A | 300W | 0~60A | 150mVp-p | 4.5~5.5V | ±2.0% |
| RSP-320-7.5 | 7.5V | 40A | 300W | 0~40A | 150mVp-p | 6~9V | ±2.0% |
| RSP-320-12 | 12V | 26.7A | 320.4W | 0~26.7A | 150mVp-p | 10~13.2V | ±1.0% |
| RSP-320-13.5 | 13.5V | 23.8A | 321.3W | 0~23.8A | 150mVp-p | 12~15V | ±1.0% |
| RSP-320-15 | 15V | 21.4A | 321W | 0~21.4A | 150mVp-p | 13.5~18V | ±1.0% |
| RSP-320-24 | 24V | 13.4A | 321.6W | 0~13.4A | 150mVp-p | 20~26.4V | ±1.0% |
| RSP-320-27 | 27V | 11.9A | 321.3W | 0~11.9A | 200mVp-p | 26~31.5V | ±1.0% |
| RSP-320-36 | 36V | 8.9A | 320.4W | 0~8.9A | 220mVp-p | 32.4~39.6V | ±1.0% |
| RSP-320-48 | 48V | 6.7A | 321.6W | 0~6.7A | 240mVp-p | 41~56V | ±1.0% |
三、關鍵電氣參數
輸入相關
頻率范圍：47~63Hz
功率因子（滿載時）：PF>0.95（230VAC）、PF>0.98（115VAC）
交流電流（Typ.）：4A/115VAC、2A/230VAC（部分機型）；2.7A/115VAC、1.5A/230VAC（部分機型）
浪涌電流（Typ.）：20A/115VAC、40A/230VAC
漏電流：<1.0mA/240VAC
調整率與響應特性
線性調整率：±0.2%~±0.5%
負載調整率：±0.5%~±1.5%
啟動 / 上升時間：1500ms（50ms 上升）/230VAC、3000ms（50ms 上升）/115VAC（滿載）
保持時間（Typ.）：8ms（滿載時 88~264VAC）
保護功能
過負載保護：打嗝模式，異常移除后自動恢復（觸發條件：額定輸出功率的 105~135%）
過電壓保護：關閉輸出電壓，重啟后恢復（保護電壓范圍：2.88~68V，依機型不同）
過溫度保護：關閉輸出電壓，溫度下降后自動恢復
短路保護：關閉輸出電壓，重啟后恢復

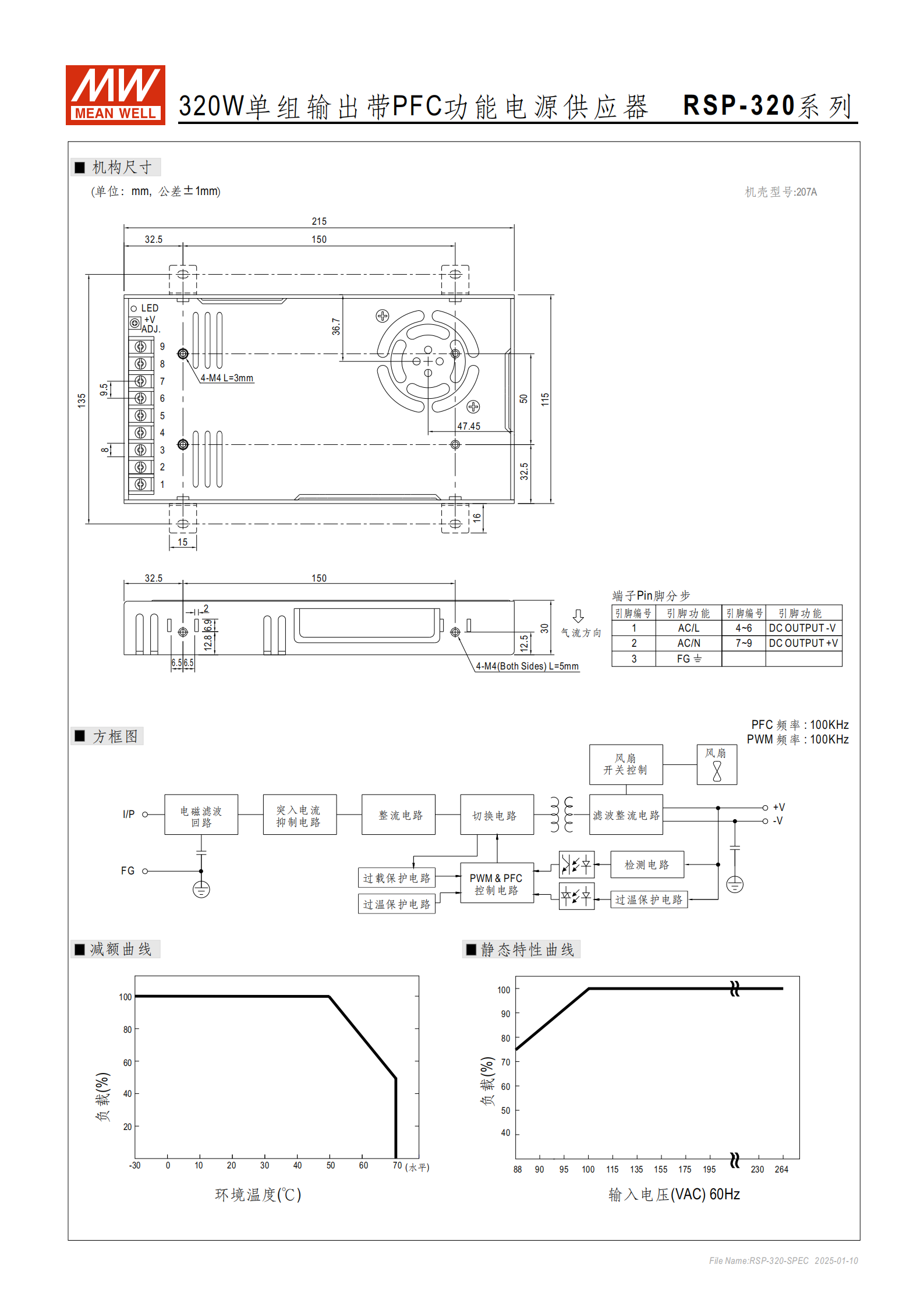

四、環境與物理規格
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90%RH（無冷凝）
存儲溫度 / 濕度：-40~+85℃、10~95%RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
操作海拔高度：5000 米（海拔超 2000 米需降額）
尺寸（LWH）：21511530mm
包裝規格：0.9Kg / 臺；15 臺 / 14.5Kg/0.67~0.78CUFT
五、認證與應用
安全與電磁兼容認證
安全規范：UL62368-1、CCC GB4943.1、EAC TP TC 004、AS/NZS 60950.1 等
電磁兼容發射：符合 EN55032 Class B、GB9254 Class B 等
電磁兼容抗擾度：符合 EN61000-4 系列、EN55035 等標準
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms/500VDC/25℃/70% RH（I/P-O/P、I/P-FG、O/P-FG）
應用場景
工業控制或自動化裝置
測試和測量儀器
激光相關類機器
老化設備
RF 應用程序
4. 關鍵問題
問題 1：RSP-320 系列電源的輸出電壓檔位有哪些？不同檔位的額定功率和最大紋波噪聲分別是多少？
答案：輸出電壓涵蓋 12 個檔位，分別為 2.5V、3.3V、4V、5V、7.5V、12V、13.5V、15V、24V、27V、36V、48V；額定功率范圍 150W~321.6W（其中 2.5V 機型最低 150W，24V/48V 機型最高 321.6W）；最大紋波噪聲為 100mVp-p（2.5V/3.3V/4V 機型）至 240mVp-p（48V 機型），具體對應關系可參考 “輸出規格詳情” 表格。
問題 2：RSP-320 系列電源具備哪些保護功能？各保護功能的觸發條件和恢復方式是什么？
答案：共具備 4 類核心保護功能，具體如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載保護 | 輸出功率達到額定功率的 105~135% | 打嗝模式，異常條件移除后自動恢復 |
| 過電壓保護 | 輸出電壓超過對應機型保護閾值（如 2.5V 機型 2.88~3.38V，48V 機型 58.4~68V） | 關閉輸出電壓，重啟后恢復 |
| 過溫度保護 | 工作溫度超出安全范圍 | 關閉輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 輸出端發生短路 | 關閉輸出電壓，重啟后恢復 |
問題 3：RSP-320 系列電源的適用環境限制有哪些？在高海拔或低輸入電壓場景下需注意什么？
答案：適用環境限制包括：①工作溫度 - 30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；②存儲溫度 - 40~+85℃，存儲濕度 10~95% RH；③操作海拔最高 5000 米。特殊場景注意事項：①低輸入電壓時需減額輸出，具體需參照產品減額曲線圖；②海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降，有風扇機型按 5℃/1000m 比例下降。
