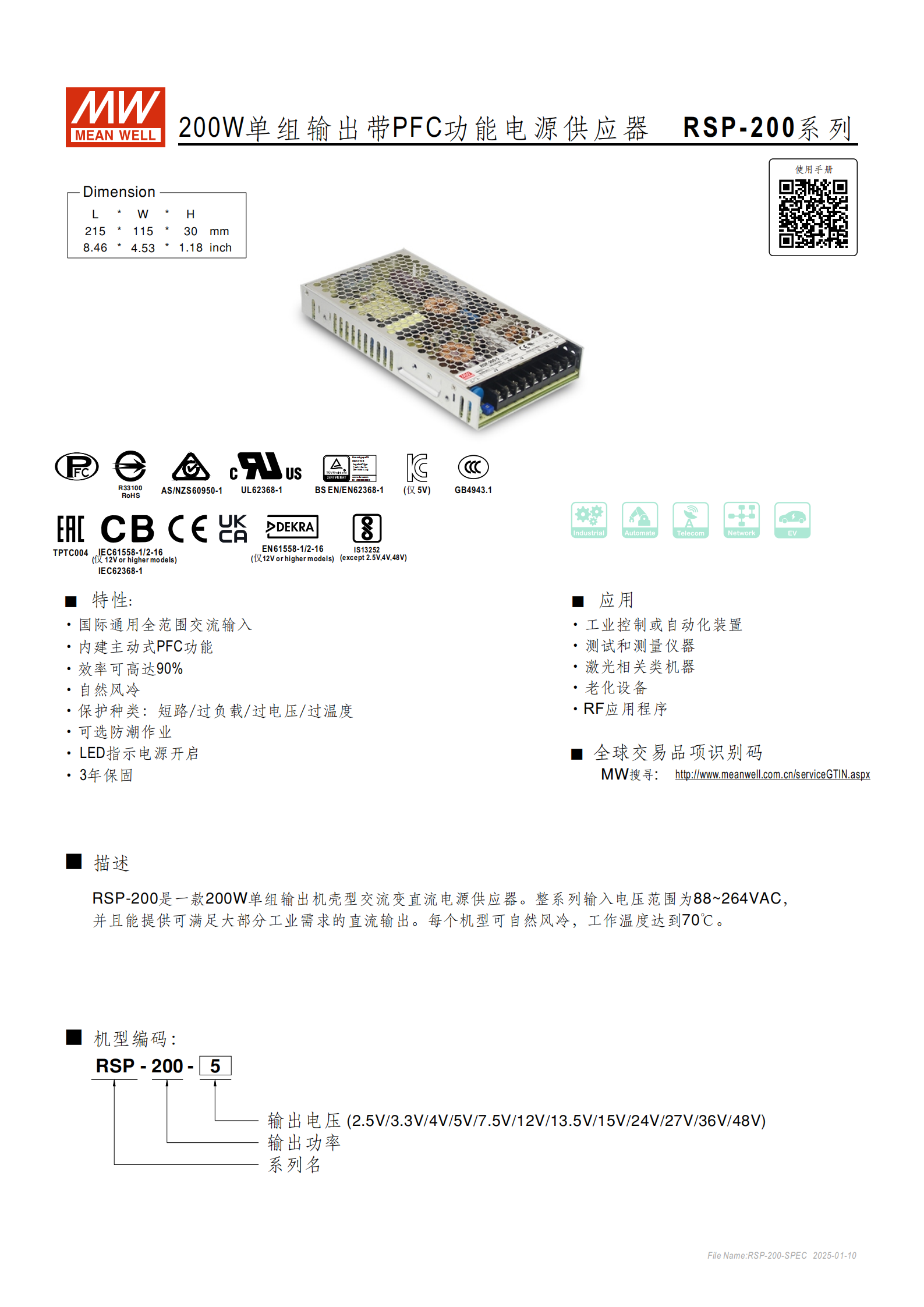

產品核心信息
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | RSP-200 系列 200W 單組輸出帶 PFC 功能電源供應器 |
| 產品類型 | 機殼型交流變直流（AC-DC）電源供應器 |
| 核心功能 | 內建主動式 PFC 功能，自然風冷，LED 電源開啟指示，可選防潮作業 |
| 保固期限 | 3 年 |
| 適用場景 | 工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、RF 應用程序 |

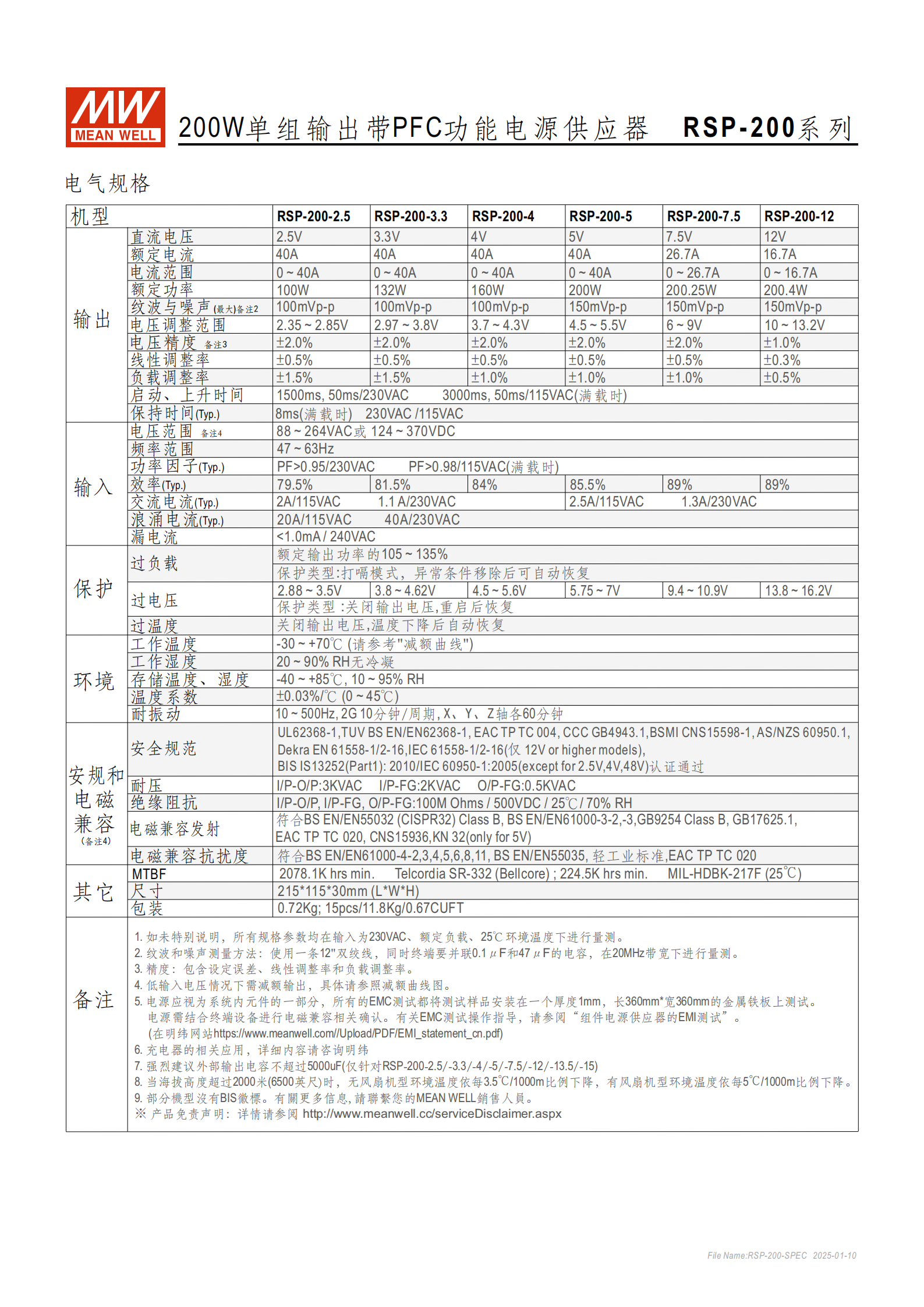

二、核心電氣規格
（1）輸出參數（各機型關鍵數據）
| 機型 | 直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| RSP-200-2.5 | 2.5V | 40A | 100W | 100mVp-p | ±2.0% | 2.35~2.85V |
| RSP-200-3.3 | 3.3V | 40A | 132W | 100mVp-p | ±2.0% | 2.97~3.8V |
| RSP-200-4 | 4V | 40A | 160W | 100mVp-p | ±2.0% | 3.7~4.3V |
| RSP-200-5 | 5V | 40A | 200W | 150mVp-p | ±2.0% | 4.5~5.5V |
| RSP-200-7.5 | 7.5V | 26.7A | 200.25W | 150mVp-p | ±2.0% | 6~9V |
| RSP-200-12 | 12V | 16.7A | 200.4W | 150mVp-p | ±1.0% | 10~13.2V |
| RSP-200-13.5 | 13.5V | 14.9A | 201.15W | 150mVp-p | ±1.0% | 12~15V |
| RSP-200-15 | 15V | 13.4A | 201W | 150mVp-p | ±1.0% | 13.5~18V |
| RSP-200-24 | 24V | 8.4A | 201.6W | 150mVp-p | ±1.0% | 20~26.4V |
| RSP-200-27 | 27V | 7.5A | 202.5W | 200mVp-p | ±1.0% | 26~31.5V |
| RSP-200-36 | 36V | 5.56A | 200.16W | 220mVp-p | ±1.0% | 32.4~39.6V |
| RSP-200-48 | 48V | 4.2A | 201.6W | 240mVp-p | ±1.0% | 41~56V |
（2）輸入?yún)?shù)
電壓范圍：88~264VAC 或 124~370VDC
頻率范圍：47~63Hz
功率因子：滿載時 PF>0.95（230VAC）、PF>0.98（115VAC）
效率（典型值）：79.5%~90%（隨機型不同，48V 機型最高達 90%）
交流電流（典型值）：2A/115VAC、1.1A/230VAC（部分機型為 2.5A/115VAC、1.3A/230VAC）
浪涌電流（典型值）：20A/115VAC、40A/230VAC
漏電流：<1.0mA / 240VAC
保持時間（典型值）：8ms（滿載時）
（3）保護功能
| 保護類型 | 觸發條件 | 保護動作 |
|---|---|---|
| 過負載保護 | 額定輸出功率的105~135% | 打嗝模式，異常條件移除后自動恢復 |
| 過電壓保護 | 各機型對應閾值（如 5V 機型為 5.75~7V） | 關閉輸出電壓，重啟后恢復 |
| 過溫度保護 | 達到設定溫度閾值 | 關閉輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 輸出短路 | 打嗝模式，短路排除后自動恢復 |
三、環境與物理特性
（1）環境參數
工作溫度：-30~70℃（需參考減額曲線，低輸入電壓時需減額輸出）
存儲溫度：-40~85℃
工作濕度：20~90%RH（無冷凝）
存儲濕度：10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~45℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

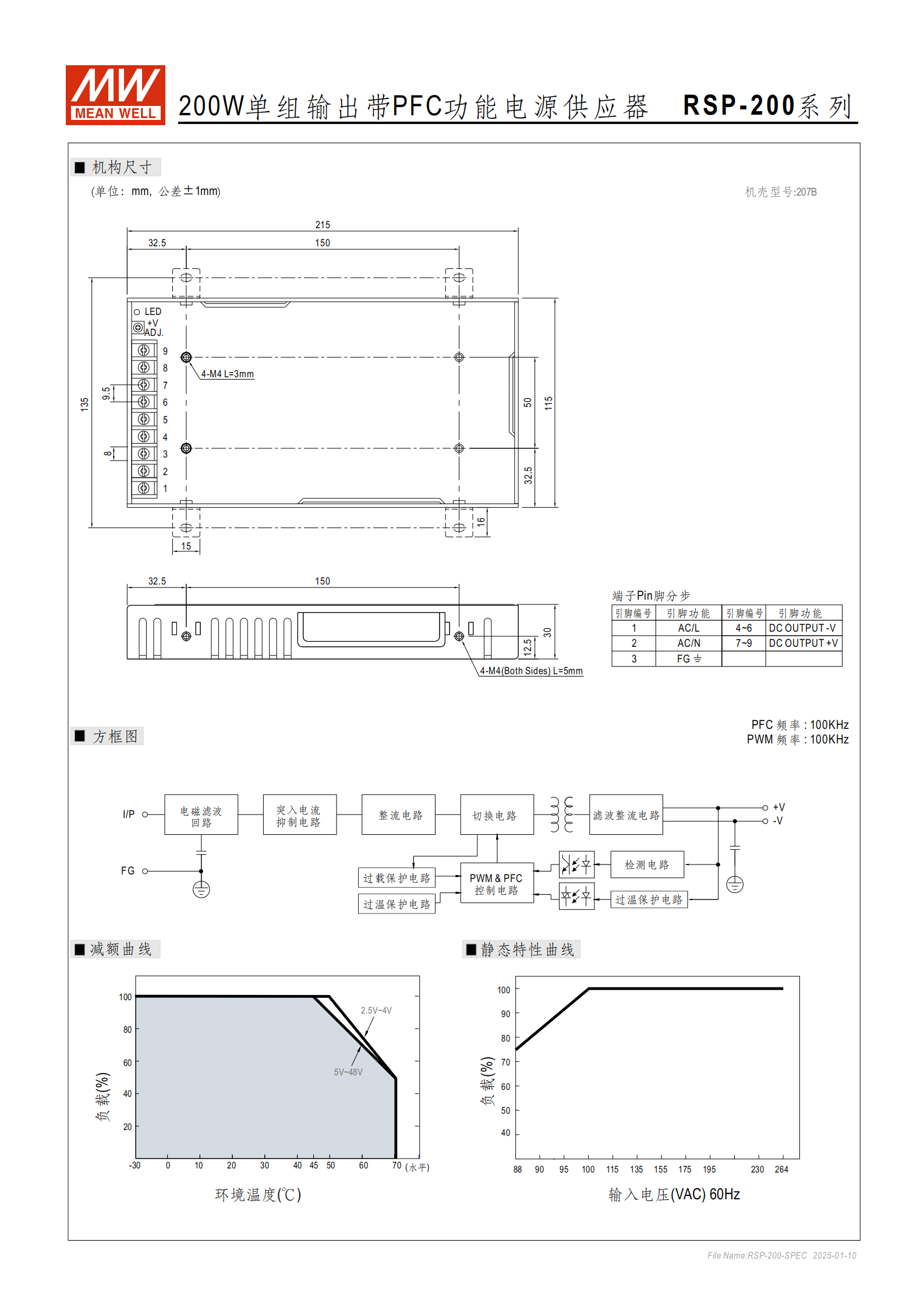

（2）物理參數
尺寸：21511530mm（LWH）（公差 ±1mm）
單臺重量：0.72Kg
包裝規格：15pcs / 箱，每箱重量 11.8Kg，體積 0.67CUFT
機殼型號：207B
安裝孔：4-M4（兩側，L=5mm）；4-M4（單側，L=3mm）
四、安規與電磁兼容
（1）安全規范認證
符合 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、CCC GB4943.1、BSMI CNS15598-1、AS/NZS 60950.1 等標準
額外認證：Dekra EN 61558-1/2-16、IEC 61558-1/2-16（僅 12V 及以上機型）；BIS IS13252 (Part1):2010/IEC 60950-1:2005（除 2.5V、4V、48V 機型）
（2）耐壓與絕緣阻抗
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
（3）電磁兼容
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2,-3、GB9254 Class B、GB17625.1、EAC TP TC 020、CNS15936、KN 32（僅 5V 機型）
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、輕工業標準、EAC TP TC 020
五、其他關鍵信息
平均無故障時間（MTBF）：最小 2078.1K hrs（Telcordia SR-332）；最小 224.5K hrs（MIL-HDBK-217F，25℃）
啟動與上升時間：1500ms（50ms/230VAC 滿載）、3000ms（50ms/115VAC 滿載）
重要備注：
未特別說明時，參數均在 230VAC 輸入、額定負載、25℃環境下測量
外部輸出電容建議不超過 5000uF（僅 RSP-200-2.5/-3.3/-4/-5/-7.5/-12/-13.5/-15 機型）
海拔超 2000 米（6500 英尺）時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃
部分機型無 BIS 徽標，詳情需聯系 MEAN WELL 銷售人員
4. 關鍵問題
問題 1：RSP-200 系列電源的輸入電壓范圍、核心保護功能有哪些，適用于哪些場景？
答案：輸入電壓范圍為 88~264VAC（交流）或 124~370VDC（直流），覆蓋國際通用全范圍輸入需求；核心保護功能包括短路保護、過負載保護（105~135% 額定功率，打嗝模式自動恢復）、過電壓保護（關閉輸出，重啟恢復）、過溫度保護（關閉輸出，溫度下降自動恢復） ；適用于工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、RF 應用程序等場景。
問題 2：RSP-200 系列各機型的輸出電壓覆蓋范圍、最高效率及工作溫度上限是多少，不同電壓機型的紋波噪聲有何差異？
答案：輸出電壓覆蓋2.5V~48V 共 12 種規格；系列最高效率達90%（48V、36V 機型典型值）；工作溫度上限為70℃（需參考減額曲線，低輸入電壓時需減額輸出）；紋波噪聲差異如下：2.5V/3.3V/4V 機型最大 100mVp-p，5V/7.5V/12V/13.5V/15V/24V 機型最大 150mVp-p，27V 機型最大 200mVp-p，36V 機型最大 220mVp-p，48V 機型最大 240mVp-p。
問題 3：RSP-200 系列電源的物理尺寸、安規認證及特殊使用限制（如海拔、外部電容）有哪些？
答案：物理尺寸為21511530mm（LWH），單臺重量 0.72Kg；安規認證包括 UL62368-1、CCC GB4943.1、AS/NZS 60950.1 等多項國際標準，部分機型額外通過 Dekra EN 61558-1/2-16 等認證；特殊使用限制：① 海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃；② 強烈建議外部輸出電容不超過 5000uF（僅針對 RSP-200-2.5/-3.3/-4/-5/-7.5/-12/-13.5/-15 機型）；③ EMC 測試需將電源安裝在 1mm 厚、360mm*360mm 的金屬鐵板上，并結合終端設備確認。
