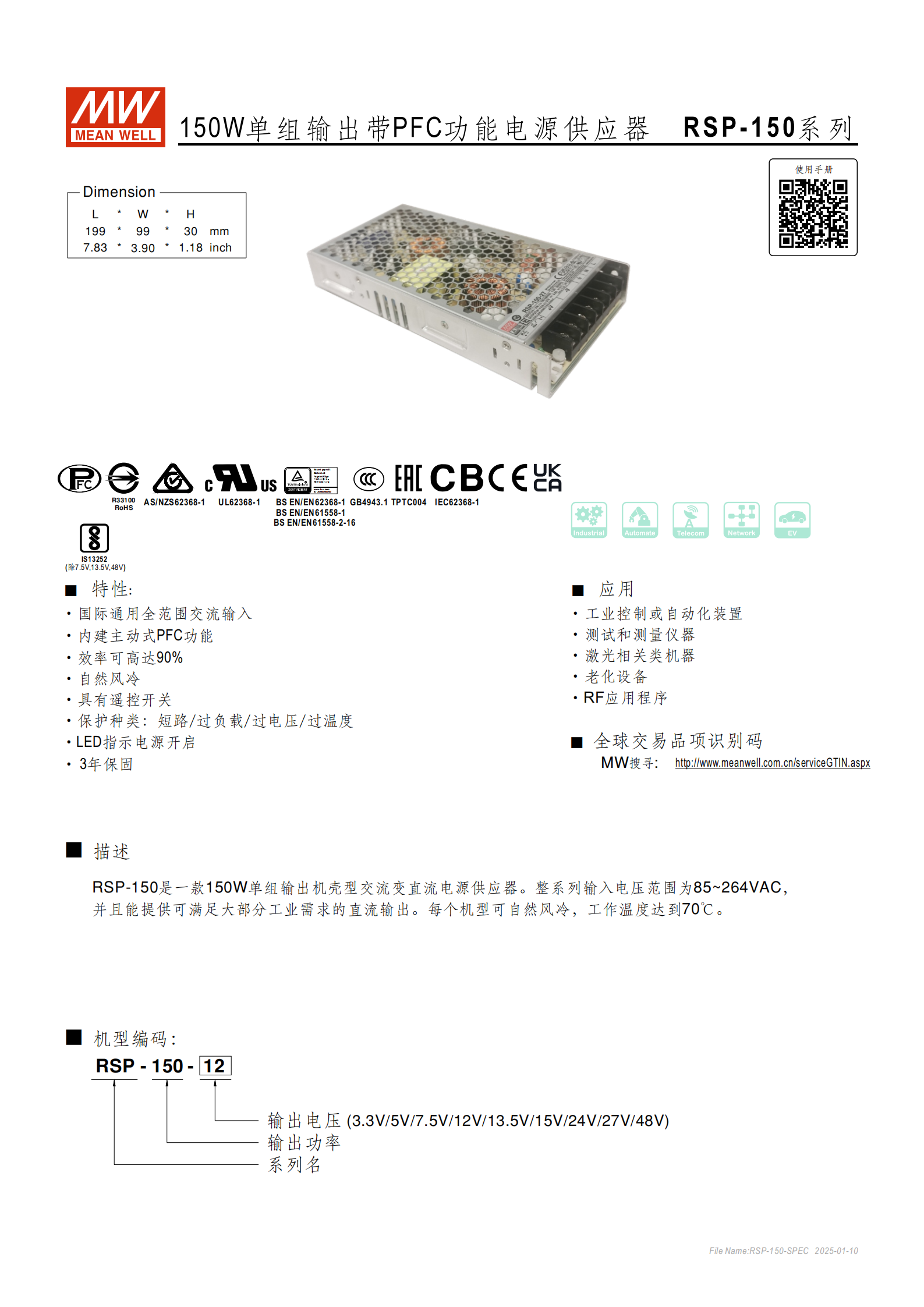

產品名稱：150W 單組輸出帶 PFC 功能電源供應器（RSP-150 系列）
產品類型：機殼型交流變直流（AC-DC）電源供應器
核心特性：
國際通用全范圍交流輸入，支持 85~264VAC 或 120~370VDC
內建主動式 PFC 功能，功率因子 PF>0.93（230VAC）/ PF>0.98（115VAC，滿載）
最高效率達90% ，自然風冷設計，無需額外散熱風扇
配備遙控開關（CN1 接口），支持 0~0.8VDC 啟動、4~10VDC 關斷
設有電源開啟 LED 指示，3 年保固服務
適用場景：工業控制 / 自動化裝置、測試和測量儀器、激光相關機器、老化設備、RF 應用程序
二、核心電氣規格
（1）輸出參數（9 種機型詳細規格）
| 機型 | 直流電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|
| RSP-150-3.3 | 3.3V | 30A | 99W | 3.14~3.63V | 100mVp-p | ±2.0% | ±1.0% |
| RSP-150-5 | 5V | 30A | 150W | 4.75~5.5V | 100mVp-p | ±0.5% | ±1.0% |
| RSP-150-7.5 | 7.5V | 20A | 150W | 7.13~8.25V | 100mVp-p | ±0.5% | ±1.0% |
| RSP-150-12 | 12V | 12.5A | 150W | 11.4~13.2V | 100mVp-p | ±0.5% | ±0.5% |
| RSP-150-13.5 | 13.5V | 11.2A | 151.2W | 12.8~14.9V | 100mVp-p | ±0.5% | ±0.5% |
| RSP-150-15 | 15V | 10A | 150W | 14.3~16.5V | 100mVp-p | ±0.5% | ±0.5% |
| RSP-150-24 | 24V | 6.3A | 151.2W | 22.8~26.4V | 150mVp-p | ±0.5% | ±0.5% |
| RSP-150-27 | 27V | 5.6A | 151.2W | 25.7~29.7V | 150mVp-p | ±0.5% | ±0.5% |
| RSP-150-48 | 48V | 3.2A | 153.6W | 45.6~52.8V | 250mVp-p | ±0.5% | ±0.5% |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC（交流）或 120~370VDC（直流）
頻率范圍：47~63Hz
交流電流：Typ. 1.6A/115VAC、0.8A/230VAC
冷啟動電流：45A/230VAC
效率（Typ.）：81.5%~90%（因機型而異）
（3）保護功能
| 保護類型 | 保護機制 | 恢復方式 |
|---|---|---|
| 過負載保護 | 恒流限制模式 | 異常條件移除后自動恢復 |
| 過電壓保護 | 關閉輸出電壓 | 重啟后恢復 |
| 過溫度保護 | 關閉輸出電壓 | 溫度下降后自動恢復 |
| 短路保護 | 恒流限制模式 | 異常條件移除后自動恢復 |
三、物理與環境參數

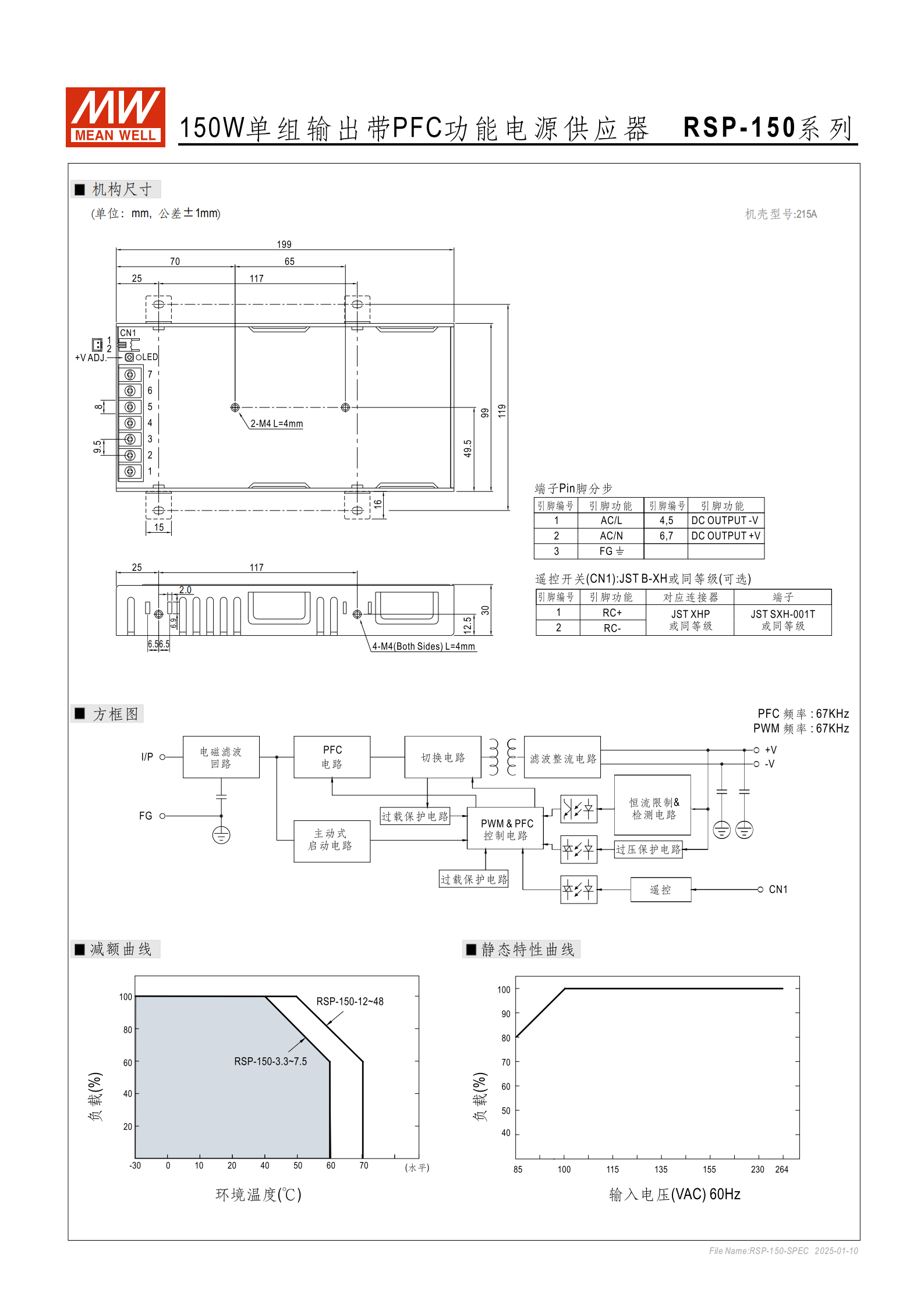

尺寸：1999930mm（LWH），公差 ±1mm
重量：0.6Kg，包裝規格 24pcs/15.4Kg/0.89CUFT
工作環境：
工作溫度：-30~+70℃（需參考減額曲線，低輸入電壓或高海拔時需減額）
存儲溫濕度：-40~+85℃，10~95% RH（無冷凝）
溫度系數：±0.05%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
海拔適應：最高 2000 米；超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
四、安規與電磁兼容
安規認證：UL62368-1、AS/NZS62368-1、IS13252（除 7.5V/13.5V/48V）、GB4943.1、TPTC004、IEC62368-1 等
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）Class B、GB9254 Class B、CNS15936 Class B 等
抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035 等
五、其他關鍵細節
端子 Pin 腳：1 腳（AC/L）、2 腳（AC/N）、3 腳（FG）、4/5 腳（DC OUTPUT-V）、6/7 腳（DC OUTPUT+V）
遙控開關接口：CN1 采用 JSTB-XH 或同等級連接器，1 腳（RC+）、2 腳（RC-）
MTBF：最小 2253.9K hrs（Telcordia SR-332 標準，25℃）；最小 290.7K hrs（MIL-HDBK-217F 標準，25℃）
特殊備注：外部輸出電容建議不超過 5000uF（僅 RSP-150-3.3/-5/-7.5/-12 機型）
4. 關鍵問題
問題 1：RSP-150 系列電源供應器的核心輸出規格有哪些？不同機型的電壓和額定電流范圍是什么？
答案：該系列提供 9 種輸出規格，直流電壓覆蓋 3.3V~48V，額定電流對應 3.2A~30A，具體如下：3.3V/30A、5V/30A、7.5V/20A、12V/12.5A、13.5V/11.2A、15V/10A、24V/6.3A、27V/5.6A、48V/3.2A；額定功率范圍 99W~153.6W，電壓調整范圍為標稱電壓的 ±10% 左右（如 3.3V 機型調整范圍 3.14~3.63V），紋波與噪聲最高 250mVp-p（48V 機型）。
問題 2：RSP-150 系列具備哪些保護功能和核心特性？適用于哪些場景？
答案：核心特性包括內建主動式 PFC 功能（PF>0.93/230VAC）、最高 90% 效率、自然風冷、遙控開關（0~0.8VDC 啟動）、LED 電源指示、3 年保固；保護功能涵蓋短路（恒流限制）、過負載（105~135% 額定功率）、過電壓（關閉輸出）、過溫度（溫度下降后自動恢復）。適用場景包括工業控制 / 自動化裝置、測試和測量儀器、激光相關機器、老化設備、RF 應用程序。
問題 3：RSP-150 系列的工作環境限制和物理參數是什么？符合哪些關鍵認證標準？
答案：物理參數：尺寸 1999930mm（LWH），重量 0.6Kg；工作環境：溫度 - 30~+70℃（需參考減額曲線），存儲溫度 - 40~+85℃，濕度 10~95% RH（無冷凝），耐振動 2G（10~500Hz），海拔最高 2000 米（超海拔需降額）。認證標準：安規方面符合 UL62368-1、IEC62368-1、GB4943.1 等多項國際認證；電磁兼容符合 BS EN/EN55032 Class B、GB9254 Class B 等發射標準，及多項抗擾度標準。
RSP-150系列電源供應器的尺寸是多少？
該電源供應器的效率是否會受到環境溫度的影響？
如何查詢該電源供應器是否符合相關安規認證？
