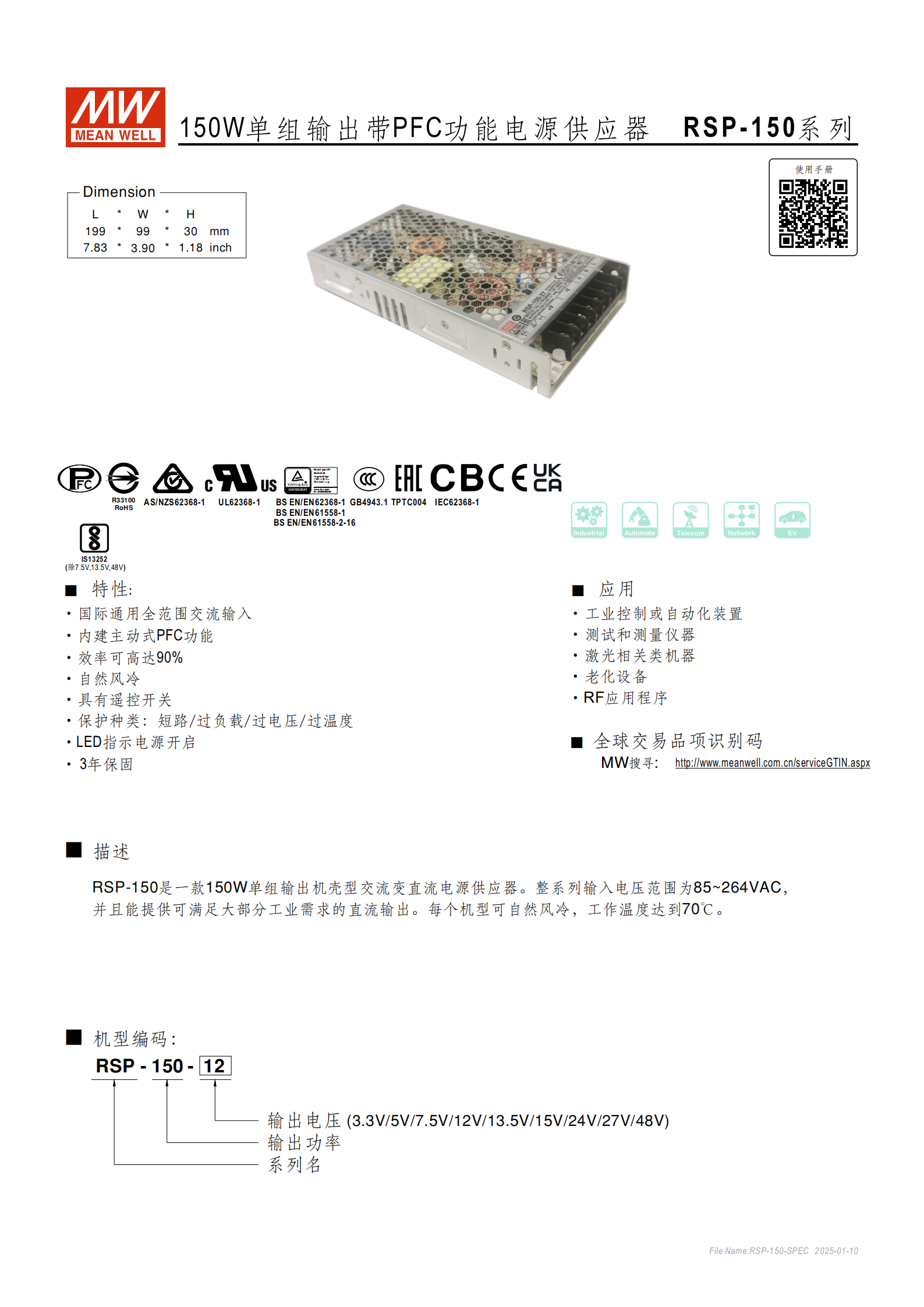

型號：RSP-150 系列
功率：150W
輸出類型：?jiǎn)谓M輸出
主要功能：內置主動式 PFC
尺寸：199 × 99 × 30 mm
冷卻方式：自然風冷
工作溫度：-30℃ ~ +70℃
保固：3年

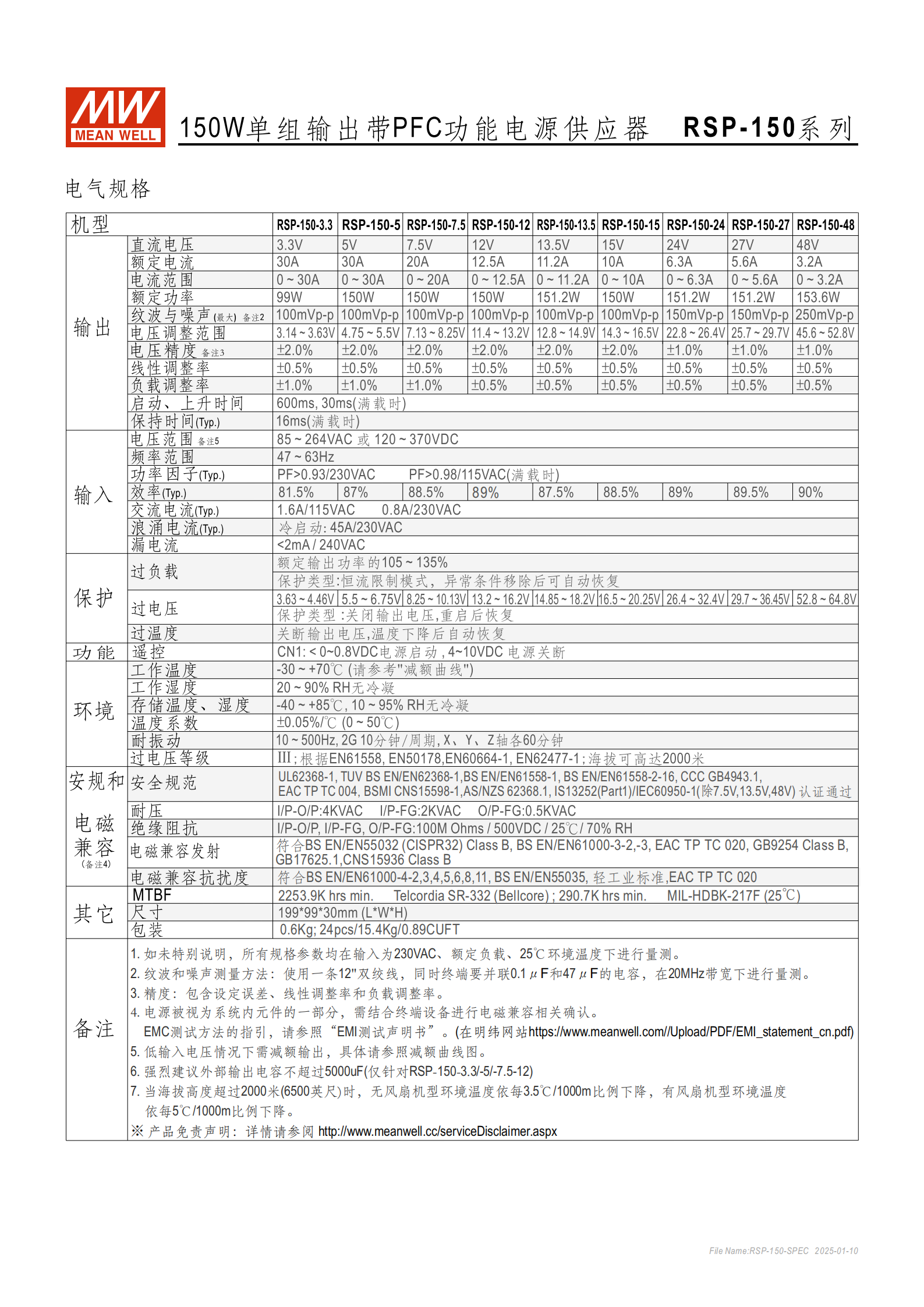

? 二、電氣規格摘要（關鍵機型）
| 輸出電壓（V） | 額定電流（A） | 額定功率（W） | 典型效率 |
|---|---|---|---|
| 3.3 | 30A | 99W | 81.5% |
| 5 | 30A | 150W | 87% |
| 12 | 12.5A | 150W | 89% |
| 24 | 6.3A | 151W | 89% |
| 48 | 3.2A | 153W | 90% |
注：48V 機型的紋波噪聲為 250mVp-p，其余為 100mVp-p。
? 三、RSP-75 / RSP-100 / RSP-150 三系列對比表
| 項目 | RSP-75 | RSP-100 | RSP-150 |
|---|---|---|---|
| 功率范圍 | 75W | 100W | 150W |
| 尺寸 | 159×97×30 | 179×99×30 | 199×99×30 |
| 最高效率 | 89%（48V） | 88%（48V） | 90%（48V） |
| 工作溫度 | -25~+70℃ | -30~+70℃ | -30~+70℃ |
| 重量 | 0.44kg | 0.52kg | 0.60kg |
| 包裝數量 | 30pcs/箱 | 24pcs/箱 | 24pcs/箱 |
| 5V輸出電流 | 15A | 20A | 30A |
| 12V輸出電流 | 6.3A | 8.5A | 12.5A |
| 24V輸出電流 | 3.2A | 4.2A | 6.3A |
| 遙控開關 | 支持（CN1） | 支持（CN1） | 支持（CN1） |
| PFC功能 | 主動式 | 主動式 | 主動式 |
| 安規認證 | UL/CE/CCC/BSMI等 | 同左 | 同左 |
? 四、共同特性（三系列一致）
全范圍交流輸入：85~264VAC
內置主動式 PFC
保護功能：短路、過載、過壓、過溫
遙控開關功能（CN1：RC+/RC-）
符合多國安規認證（UL、CE、CCC、BSMI等）
適用于工業控制、測試儀器、激光設備、RF應用等
? 五、特殊備注（RSP-150）
紋波噪聲：48V機型為 250mVp-p，其余為 100mVp-p
功率因子：疑似筆誤（PF>0.39/230VAC？建議查閱原廠確認）
備注中缺少高海拔降額說明，但通常與同系列規則一致
