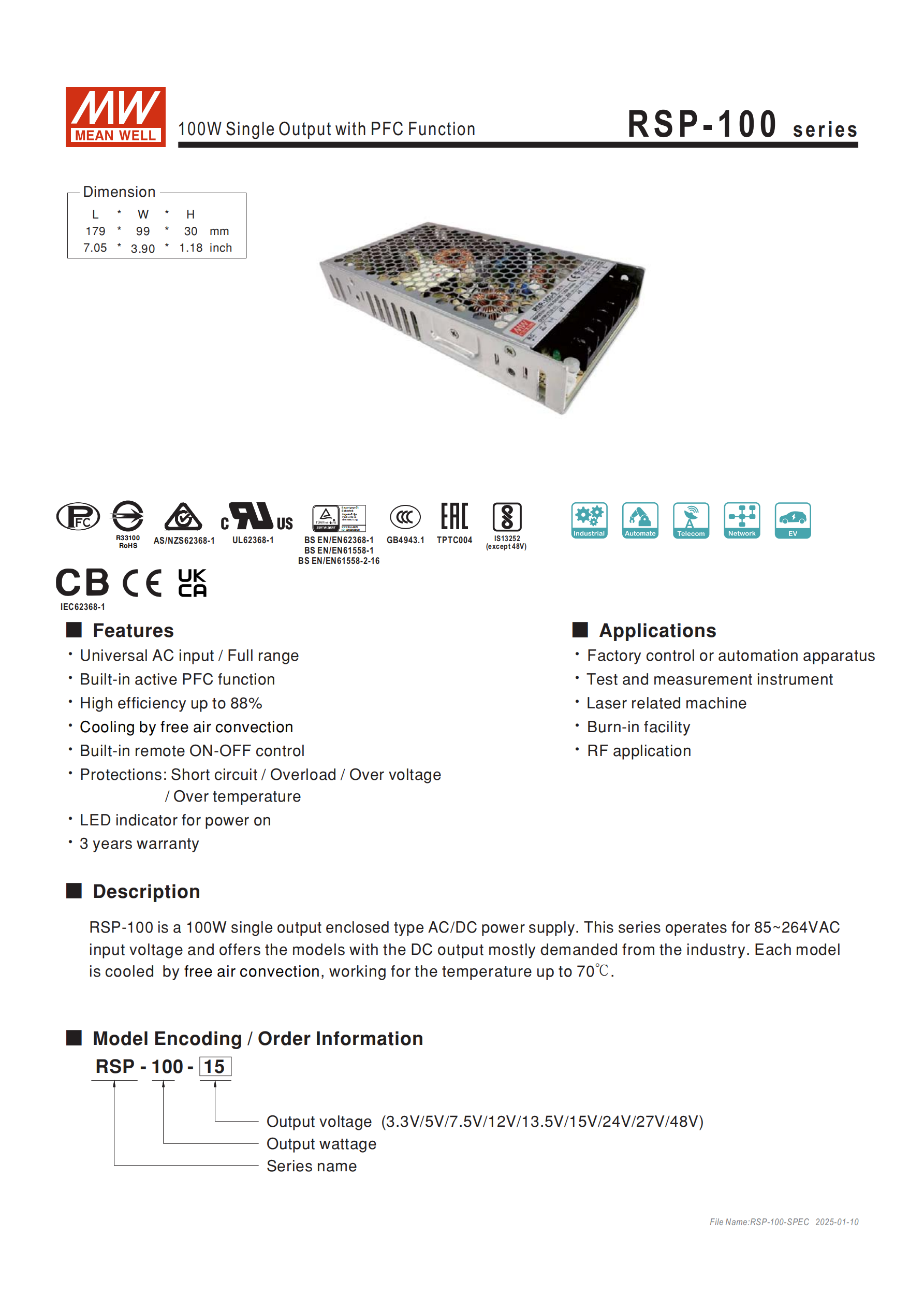

RSP-100 系列是明緯推出的 100W 級單組輸出機殼型電源供應器，核心優勢在于集成主動式 PFC 功能，輸入適配全球通用電壓范圍，輸出覆蓋多規格直流電壓，滿足工業場景多樣化供電需求，具備高可靠性、寬工作溫度范圍及全面的保護機制，且提供 3 年質保服務。
二、核心特性
輸入與功能：
交流輸入范圍：85~264VAC，直流輸入范圍：120~370VDC，頻率范圍 47~63Hz
功率因子：230VAC 時 PF>0.93，115VAC 時 PF>0.98
支持自然風冷，無需額外散熱設備；配備遙控開關（CN1 接口，0~0.8VDC 啟動，4~10VDC 關斷）及 LED 電源指示
保護功能：
過負載保護：105~135% 額定功率時觸發恒流限制，異常移除后自動恢復
過電壓保護：觸發后關閉輸出，重啟后恢復（保護電壓范圍 3.63~64.8V，依機型不同）
過溫度保護：觸發后關閉輸出，溫度下降后自動恢復
短路保護：自動恢復機制

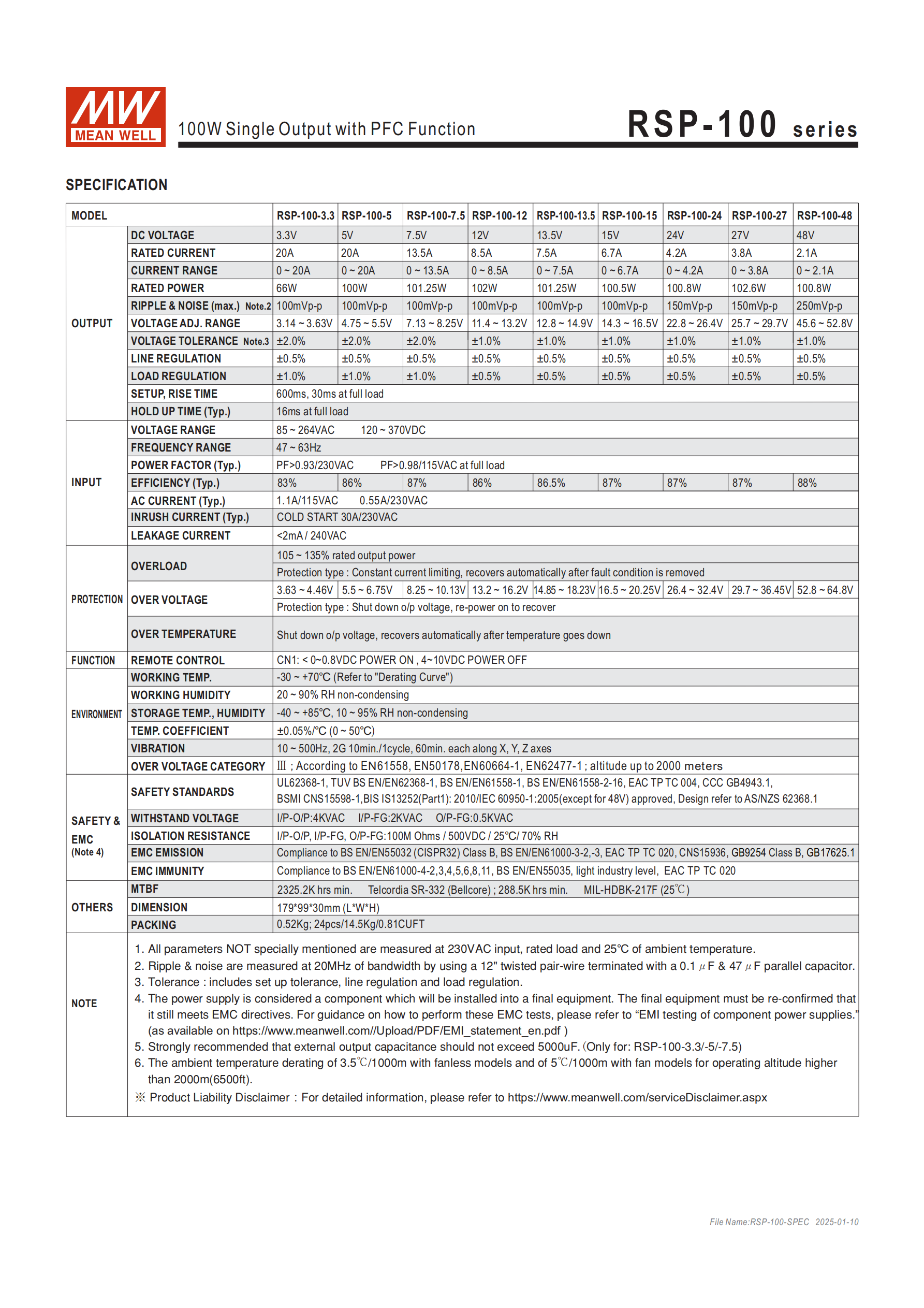

三、關鍵電氣規格（核心機型參數表）
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 效率（Typ.） | 紋波與噪聲（Max.） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| RSP-100-3.3 | 3.3V | 20A | 66W | 83% | 100mVp-p | 3.14~3.63V |
| RSP-100-5 | 5V | 20A | 100W | 86% | 100mVp-p | 4.75~5.5V |
| RSP-100-12 | 12V | 8.5A | 102W | 86.5% | 100mVp-p | 11.4~13.2V |
| RSP-100-24 | 24V | 4.2A | 100.8W | 87% | 150mVp-p | 22.8~26.4V |
| RSP-100-48 | 48V | 2.1A | 100.8W | 88% | 250mVp-p | 45.6~52.8V |
補充說明：
所有機型電壓精度 ±1.0%~±2.0%，線性調整率 ±0.5%，負載調整率 ±0.5%~±1.0%
啟動時間 600ms（滿載），上升時間 30ms（滿載），保持時間 16ms（滿載）
交流輸入電流：1.1A/115VAC、0.55A/230VAC；冷啟動浪涌電流 30A/230VAC
漏電流 < 2mA/240VAC
四、物理與環境參數
物理規格：
尺寸（LWH）：1799930mm（公差 ±1mm）
重量：0.52Kg
安裝：4-M4 螺絲（兩側），L=4mm；2-M4 螺絲固定孔位
端子配置：AC 輸入（1=AC/L、2=AC/N、3=FG）；DC 輸出（4/5=-V、6/7=+V）；遙控接口（CN1：1=RC+、2=RC-）
環境適應性：
工作溫度：-30~+70℃（海拔 > 2000 米時需按比例降額）
存儲溫度：-40~+85℃
濕度：工作 10~95% RH、存儲 20~90% RH（均無冷凝）
MTBF：2325.2K hrs（Telcordia SR-332）、288.5K hrs（MIL-HDBK-217F，25℃）
五、安規與電磁兼容
安全認證：符合 UL62368-1、GB4943.1、BS EN/EN62368-1 等多項國際標準（48V 機型除外部分標準）
電磁兼容（EMC）：
發射：符合 EN55032（CISPR32）Class B、GB9254 CLASS B 等標準
抗擾度：符合 EN61000-4 系列、EN55035 等輕工業標準
耐壓：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms/500VDC/25℃/70% RH
六、應用場景
工業控制或自動化裝置
測試和測量儀器
激光相關類機器
老化設備
RF 應用程序
七、重要備注
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下測量
紋波與噪聲測量需使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試
電壓精度包含設定誤差、線性調整率和負載調整率
電源為系統內元件，需結合終端設備進行 EMC 確認（參考明緯 EMI 測試聲明書）
RSP-100-3.3/-5/-7.5 機型外部輸出電容建議不超過 5000μF
海拔 > 2000 米時，無風扇機型環境溫度每升高 1000 米降 3.5℃，有風扇機型降 5℃
4. 關鍵問題及答案
問題 1：RSP-100 系列電源供應器的輸入電壓范圍、核心保護功能有哪些，且適用于哪些典型場景？
答案：輸入電壓范圍為交流 85~264VAC 或直流 120~370VDC，適配全球通用電壓；核心保護功能包括短路保護、過負載保護（105~135% 額定功率恒流限制，自動恢復）、過電壓保護（關閉輸出，重啟恢復）、過溫度保護（關閉輸出，溫度下降后自動恢復）；典型應用場景涵蓋工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、RF 應用程序等。
問題 2：RSP-100 系列不同輸出電壓機型的額定功率、效率及紋波噪聲最大值有何差異？（列舉核心機型）
答案：核心機型關鍵參數差異如下表所示：
| 機型 | 輸出電壓 | 額定功率 | 效率（Typ.） | 紋波與噪聲（Max.） |
|---|---|---|---|---|
| RSP-100-3.3 | 3.3V | 66W | 83% | 100mVp-p |
| RSP-100-5 | 5V | 100W | 86% | 100mVp-p |
| RSP-100-12 | 12V | 102W | 86.5% | 100mVp-p |
| RSP-100-24 | 24V | 100.8W | 87% | 150mVp-p |
| RSP-100-48 | 48V | 100.8W | 88% | 250mVp-p |
| 整體來看，額定功率 66W~102.6W，效率最高達 88%（48V 機型），紋波噪聲隨輸出電壓升高呈遞增趨勢，最高 250mVp-p（48V 機型）。 |
問題 3：RSP-100 系列電源的工作環境限制、物理尺寸及安規認證情況如何？
答案：工作環境限制：工作溫度范圍 - 30~+70℃，存儲溫度 - 40~+85℃，工作濕度 10~95% RH（無冷凝），海拔超過 2000 米時需按規定降額；物理尺寸：1799930mm（LWH，公差 ±1mm），重量 0.52Kg；安規認證：符合 UL62368-1、GB4943.1、BS EN/EN62368-1、BS EN/EN61558-1 等多項國際標準（48V 機型除外部分標準），電磁兼容方面發射符合 Class B 標準，抗擾度符合多項輕工業標準，耐壓和絕緣阻抗均滿足工業級要求。
