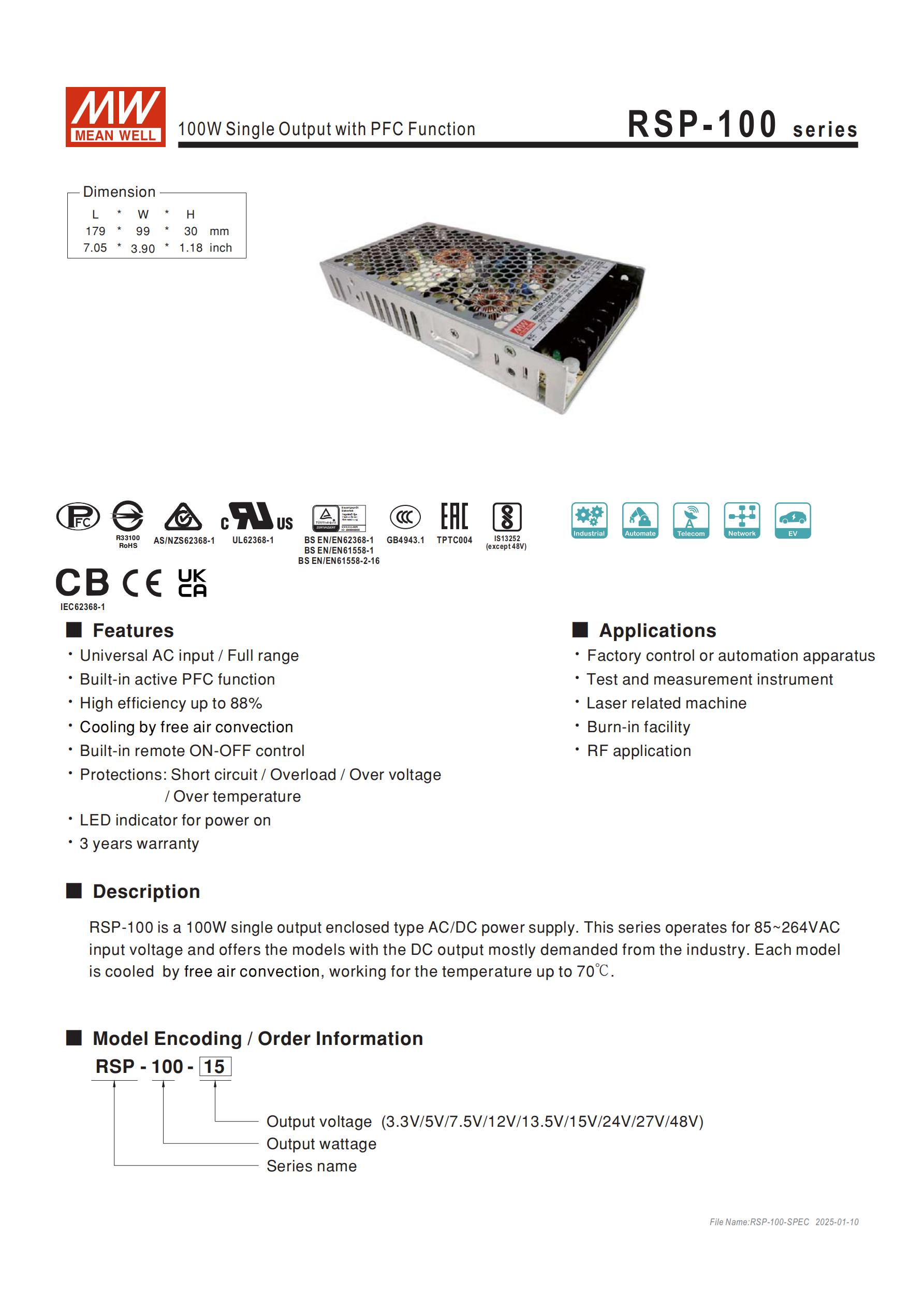

型號：RSP-100 系列
功率：100W
輸出類型：?jiǎn)谓M輸出
主要功能：內置主動式 PFC
尺寸：179 × 99 × 30 mm
冷卻方式：自然風冷
工作溫度：-30℃ ~ +70℃
保固：3年

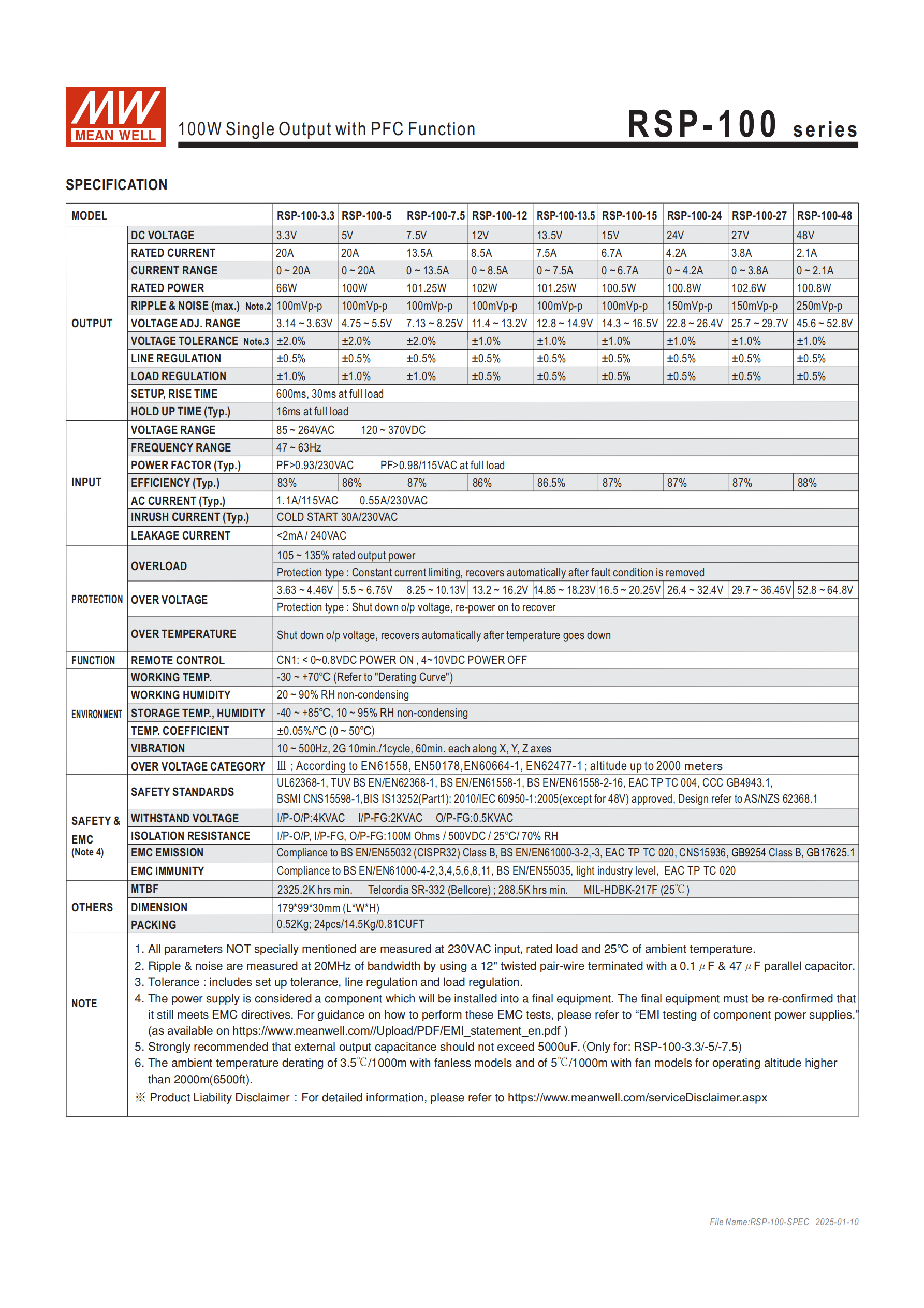

? 二、電氣規格摘要（關鍵機型）
| 輸出電壓（V） | 額定電流（A） | 額定功率（W） | 典型效率 |
|---|---|---|---|
| 3.3 | 20A | 66W | 83% |
| 5 | 20A | 100W | 86% |
| 12 | 8.5A | 102W | 86% |
| 24 | 4.2A | 100.8W | 87% |
| 48 | 2.1A | 100.8W | 88% |
? 三、與 RSP-75 系列的對比摘要
| 項目 | RSP-75 系列 | RSP-100 系列 |
|---|---|---|
| 功率范圍 | 75W | 100W |
| 尺寸 | 159×97×30 | 179×99×30 |
| 最高效率 | 89%（48V） | 88%（48V） |
| 工作溫度 | -25~+70℃ | -30~+70℃ |
| 輸出電流（5V） | 15A | 20A |
| 輸出電流（12V） | 6.3A | 8.5A |
| 重量 | 0.44kg | 0.52kg |
| 包裝數量 | 30pcs/箱 | 24pcs/箱 |
? 四、共同特性
全范圍交流輸入：85~264VAC
內置主動式 PFC
保護功能：短路、過載、過壓、過溫
遙控開關功能（CN1：RC+/RC-）
符合多國安規認證（UL、CE、CCC、BSMI等）
適用于工業控制、測試儀器、激光設備、RF應用等
? 五、特殊備注（RSP-100）
強制負載要求：僅針對 3.3V/5V/7.5V 機型，輸出端需連接 ≤5000μF 電容（備注6）
高海拔降額規則：與 RSP-75 相同（無風扇機型每升高1000m降3.5℃）

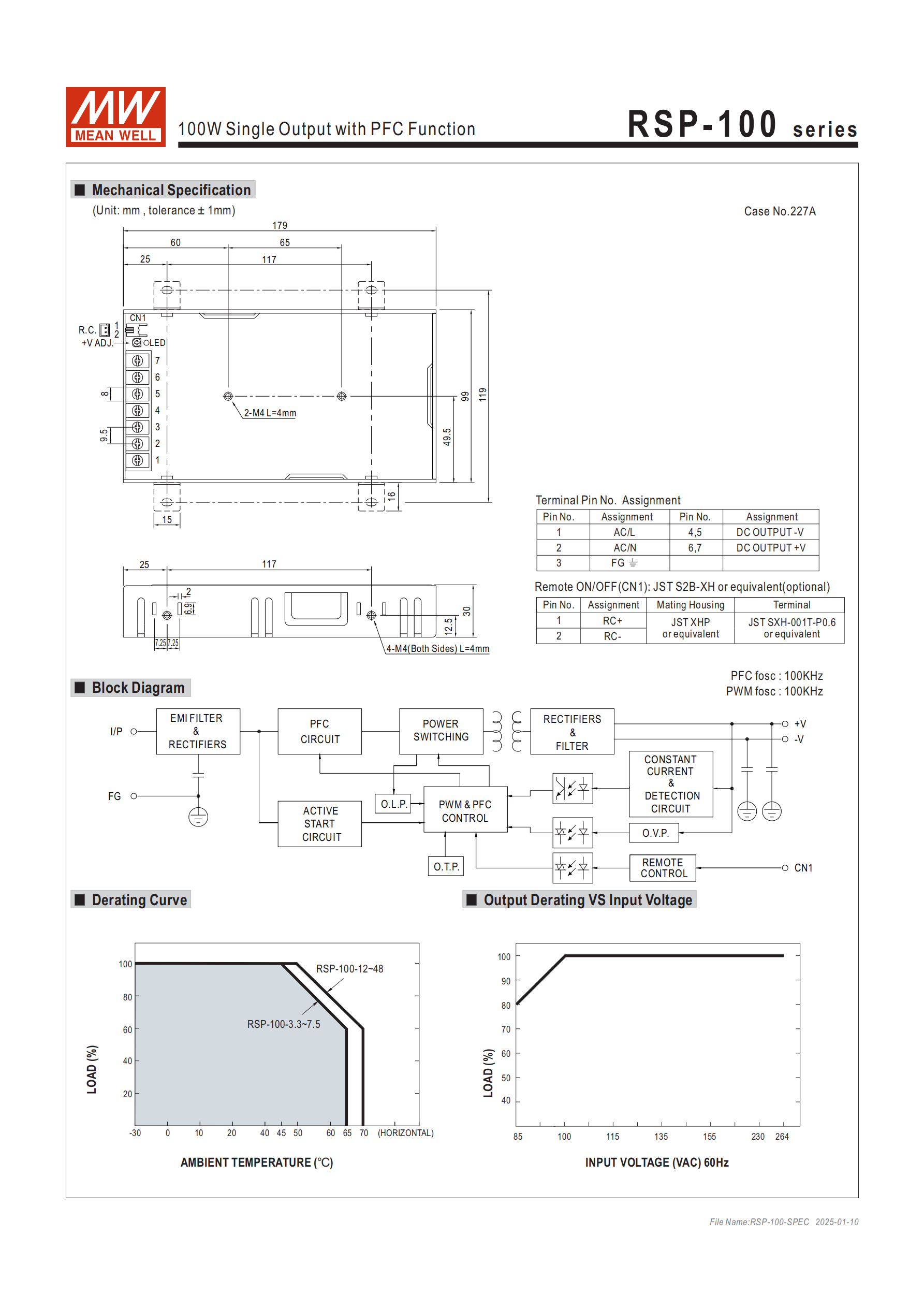

? 六、接線引腳定義（RSP-100）
| 引腳 | 功能 |
|---|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4,5 | DC OUTPUT -V |
| 6,7 | DC OUTPUT +V |
遙控接口（CN1）：
1: RC+（電源啟動：0~0.8VDC；關閉：4~10VDC）
2: RC-
