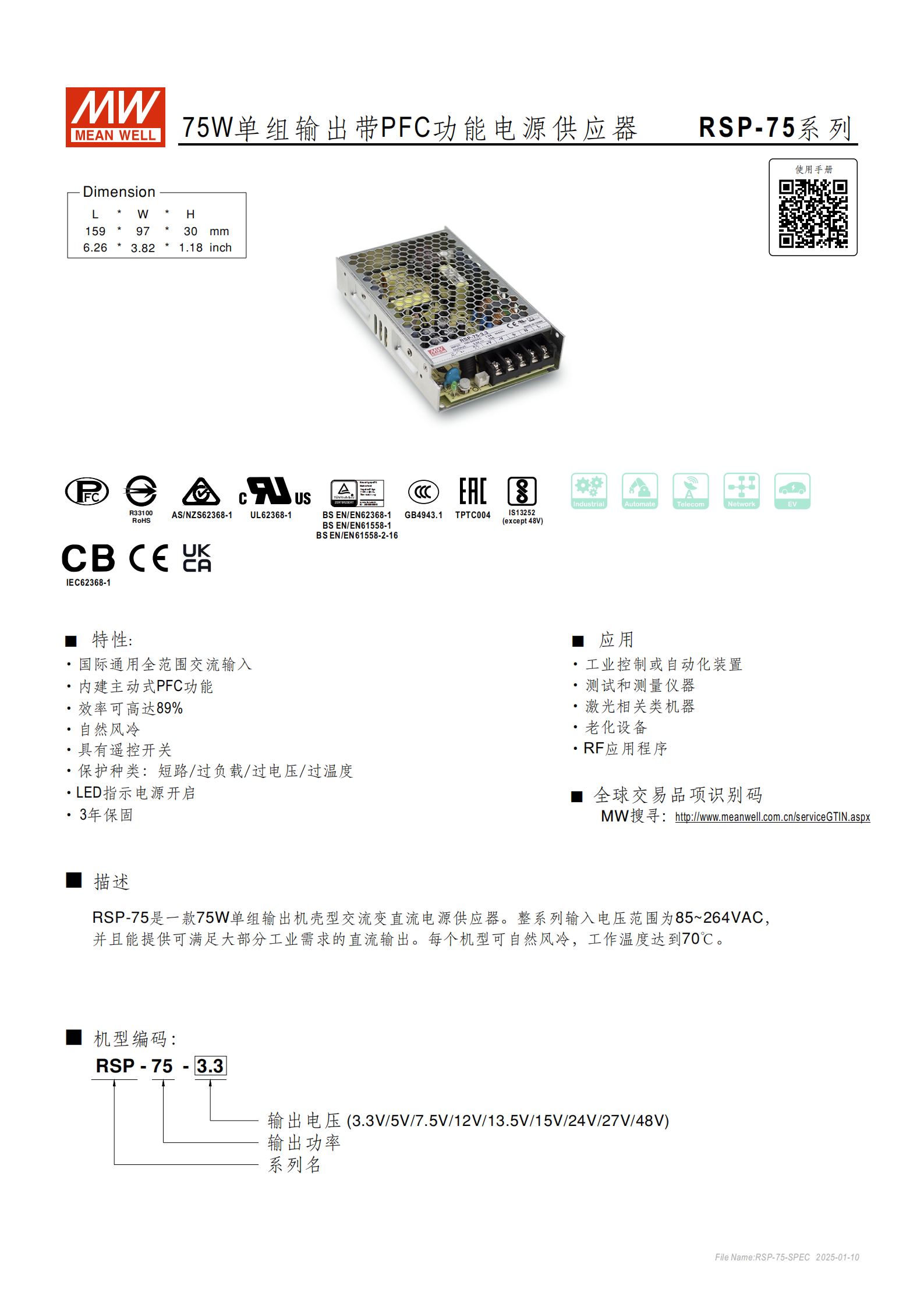

產品名稱：MEAN WELL RSP-75 系列 75W 單組輸出帶 PFC 功能電源供應器
核心定位：機殼型交流變直流（AC-DC）電源，適用于工業及專業設備供電
核心優勢：國際通用全范圍輸入、主動式 PFC 提升能效、多重保護、自然風冷設計、3 年保固
機型編碼規則：以 “RSP-75-XX” 表示，“XX” 為輸出電壓（如 RSP-75-12 對應 12V 輸出）
二、核心電氣參數
（1）輸入規格
| 項目 | 具體參數 |
|---|---|
| 電壓范圍 | 85~264VAC 或 120~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | PF>0.93（230VAC 滿載）；PF>0.98（115VAC 滿載） |
| 交流電流（Typ.） | 0.9A/115VAC；0.5A/230VAC |
| 浪涌電流（Typ.） | 冷啟動 35A/230VAC |
| 漏電流 | <2.0mA / 240VAC |
（2）輸出規格（關鍵機型核心參數）
| 機型 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| RSP-75-3.3 | 3.3V | 15A | 0~15A | 49.5W | 80mVp-p | 3.14~3.63V |
| RSP-75-5 | 5V | 15A | 0~15A | 75W | 80mVp-p | 4.75~5.5V |
| RSP-75-12 | 12V | 10A | 0~10A | 75W | 120mVp-p | 11.4~13.2V |
| RSP-75-24 | 24V | 3.2A | 0~3.2A | 76.8W | 120mVp-p | 22.8~26.4V |
| RSP-75-48 | 48V | 1.6A | 0~1.6A | 76.8W | 200mVp-p | 45.6~52.8V |
（3）精度與響應特性
電壓精度：包含設定誤差、線性調整率和負載調整率，±1.0%~±2.0%（依機型）
線性調整率：±0.5%~±1.0%（依機型）
負載調整率：±0.5%~±1.0%（依機型）
啟動 / 上升時間：600ms（滿載時）
保持時間（Typ.）：16ms（滿載時）
三、保護與功能特性
保護種類：短路保護、過負載保護、過電壓保護、過溫度保護
過負載保護：觸發條件為額定輸出功率的 105~135%，保護類型為恒流限制模式，異常條件移除后自動恢復
過電壓保護：觸發電壓為對應輸出電壓的 110~135%（如 3.3V 機型對應 3.63~4.46V），保護類型為關閉輸出電壓，重啟后恢復
過溫度保護：關閉輸出電壓，溫度下降后自動恢復
附加功能：
遙控開關：通過 CN1 接口，0~0.8VDC 啟動電源，4~10VDC 關斷電源（JST S2B-XH 或同等級接口，可選）
電源指示：LED 指示燈顯示電源開啟狀態
四、環境與物理特性
工作環境：
工作溫度：-25~+70℃（需參考減額曲線，海拔超 2000 米時需降額）
工作濕度：20~90% RH，無冷凝
存儲溫度：-40~+85℃
存儲濕度：10~95% RH，無冷凝

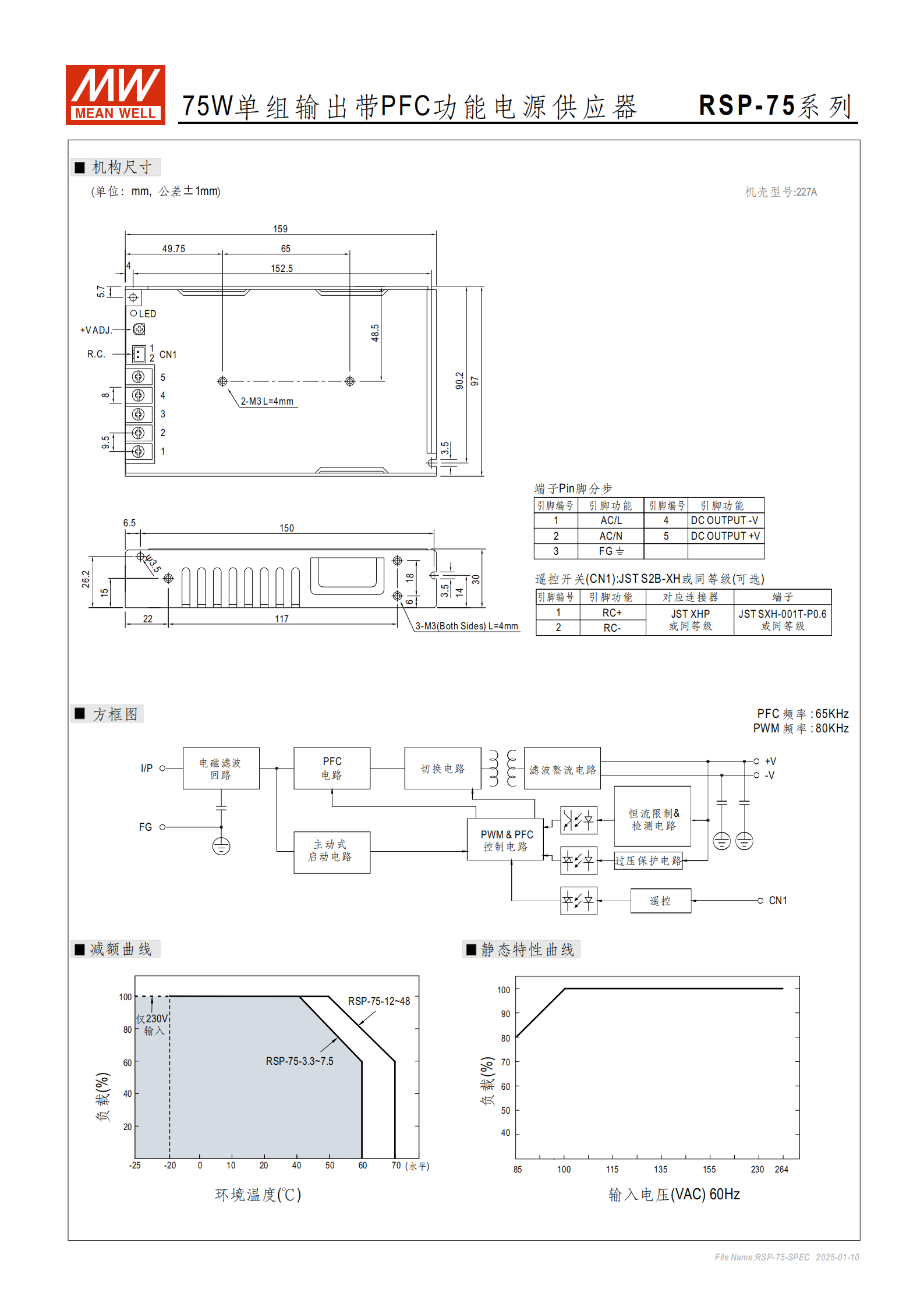

物理規格：
尺寸（LWH）：1599730mm（公差 ±1mm）
重量：0.44Kg
機殼型號：227A
安裝：2-M3（L=4mm）固定孔位
可靠性：
MTBF：2171.5K hrs min.（Telcordia SR-332 標準）；296.7K hrs min.（MIL-HDBK-217F 標準，25℃）
耐振動：10~500Hz，2G 加速度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
五、安規與電磁兼容（EMC）
安全規范：通過 UL62368-1、BS EN/EN62368-1、BS EN/EN61558-1、GB4943.1、AS/NZS 62368.1、EAC TP TC 004、BIS IS13252（48V 除外）等國際認證
EMC 發射：符合 BS EN/EN55032（CISPR32）Class B、GB9254 Class B、GB17625.1、EAC TP TC 020、CNS15936 標準
EMC 抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55035、輕工業標準、EAC TP TC 020 標準
絕緣與耐壓：
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
耐壓：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
六、應用場景
工業控制或自動化裝置
測試和測量儀器
激光相關類機器
老化設備
RF 應用程序
4. 關鍵問題及答案
問題 1：RSP-75 系列電源的輸入電壓范圍、核心能效優勢及適用溫度區間是什么？
答案：輸入電壓范圍為 85~264VAC（交流）或 120~370VDC（直流），支持國際通用全范圍輸入；核心能效優勢是內建主動式 PFC 功能，功率因子最高可達 0.98（115VAC 滿載），整體效率最高達 89%，能提升電能利用率；適用工作溫度區間為 - 25~+70℃（需參考減額曲線，海拔超過 2000 米時需按規定降額使用）。
問題 2：RSP-75 系列電源具備哪些保護功能？不同保護類型的觸發條件和恢復方式有何區別？
答案：具備短路保護、過負載保護、過電壓保護、過溫度保護四類核心保護功能，具體區別如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 105~135% | 恒流限制模式，異常條件移除后自動恢復 |
| 過電壓保護 | 輸出電壓達到對應檔位的 110~135%（如 5V 機型觸發電壓 5.5~6.75V） | 關閉輸出電壓，重啟電源后恢復 |
| 過溫度保護 | 溫度超過安全閾值 | 關閉輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 輸出端短路 | 自動恢復（異常解除后） |
問題 3：RSP-75 系列電源的核心輸出參數（電壓、電流、功率）覆蓋范圍是什么？適用于哪些典型場景？
答案：核心輸出參數覆蓋：電壓檔位 3.3V~48V（9 檔可選），額定電流 1.6A~15A（依機型），額定功率 49.5W~76.8W（依機型），能滿足不同功率需求的設備供電；典型應用場景包括工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、RF 應用程序等，尤其適合對電源穩定性、安全性和能效有較高要求的工業及專業設備。
RSP-75系列電源供應器的尺寸是多少？
該電源供應器的效率是否會受到環境溫度的影響？
如何確定RSP-75系列電源供應器是否適合我的應用場景？
