RSP-75-3.3 明緯開關電源 PFC 功能電源供應器

 提示：點擊圖片可以放大

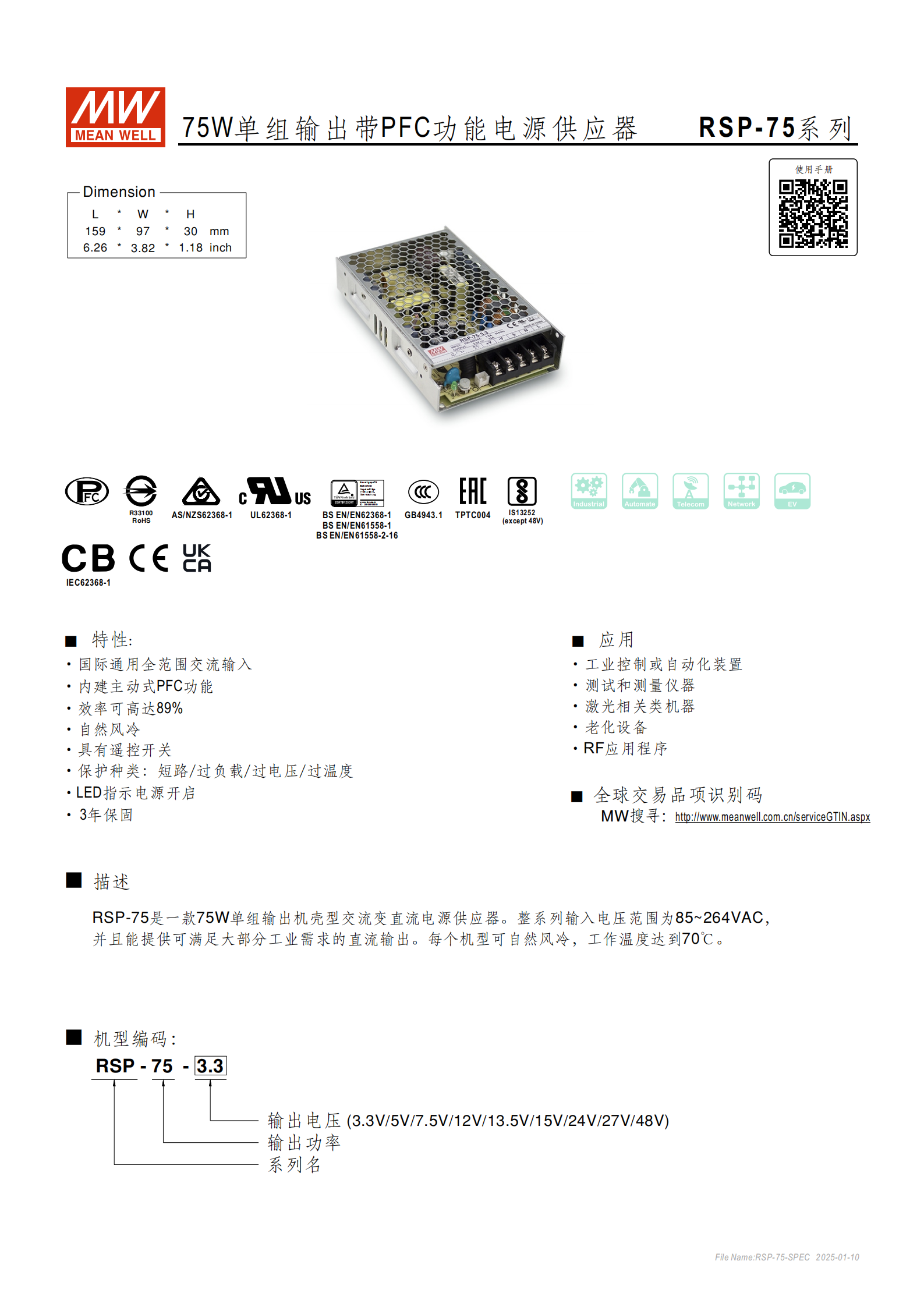

  • 產品名稱：MEAN WELL RSP-75 系列 75W 單組輸出帶 PFC 功能電源供應器

  • 核心定位：機殼型交流變直流（AC-DC）電源，適用于工業及專業設備供電

  • 核心優勢：國際通用全范圍輸入、主動式 PFC 提升能效、多重保護、自然風冷設計、3 年保固

  • 機型編碼規則：以 “RSP-75-XX” 表示，“XX” 為輸出電壓（如 RSP-75-12 對應 12V 輸出）

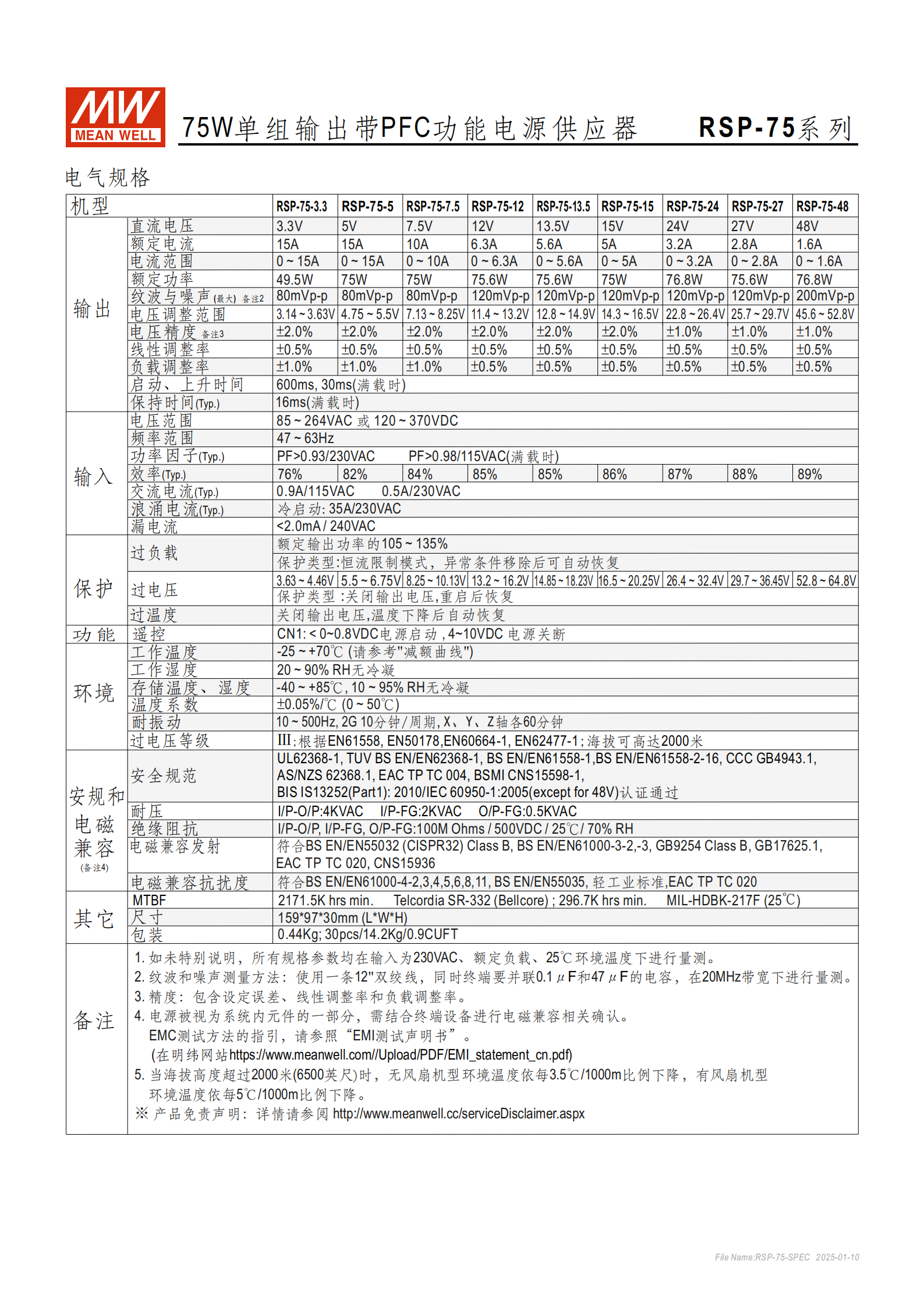

二、核心電氣參數

（1）輸入規格
項目具體參數
電壓范圍85~264VAC 或 120~370VDC
頻率范圍47~63Hz
功率因子（Typ.）PF>0.93（230VAC 滿載）；PF>0.98（115VAC 滿載）
交流電流（Typ.）0.9A/115VAC；0.5A/230VAC
浪涌電流（Typ.）冷啟動 35A/230VAC
漏電流<2.0mA / 240VAC
（2）輸出規格（關鍵機型核心參數）
機型輸出電壓額定電流電流范圍額定功率紋波噪聲（最大）電壓調整范圍
RSP-75-3.33.3V15A0~15A49.5W80mVp-p3.14~3.63V
RSP-75-55V15A0~15A75W80mVp-p4.75~5.5V
RSP-75-1212V10A0~10A75W120mVp-p11.4~13.2V
RSP-75-2424V3.2A0~3.2A76.8W120mVp-p22.8~26.4V
RSP-75-4848V1.6A0~1.6A76.8W200mVp-p45.6~52.8V
（3）精度與響應特性

  • 電壓精度：包含設定誤差、線性調整率和負載調整率，±1.0%~±2.0%（依機型）

  • 線性調整率：±0.5%~±1.0%（依機型）

  • 負載調整率：±0.5%~±1.0%（依機型）

  • 啟動 / 上升時間：600ms（滿載時）

  • 保持時間（Typ.）：16ms（滿載時）

三、保護與功能特性

  • 保護種類：短路保護、過負載保護、過電壓保護、過溫度保護

    • 過負載保護：觸發條件為額定輸出功率的 105~135%，保護類型為恒流限制模式，異常條件移除后自動恢復

    • 過電壓保護：觸發電壓為對應輸出電壓的 110~135%（如 3.3V 機型對應 3.63~4.46V），保護類型為關閉輸出電壓，重啟后恢復

    • 過溫度保護：關閉輸出電壓，溫度下降后自動恢復

  • 附加功能：

    • 遙控開關：通過 CN1 接口，0~0.8VDC 啟動電源，4~10VDC 關斷電源（JST S2B-XH 或同等級接口，可選）

    • 電源指示：LED 指示燈顯示電源開啟狀態

四、環境與物理特性

  • 工作環境：

    • 工作溫度：-25~+70℃（需參考減額曲線，海拔超 2000 米時需降額）

    • 工作濕度：20~90% RH，無冷凝

    • 存儲溫度：-40~+85℃

    • 存儲濕度：10~95% RH，無冷凝

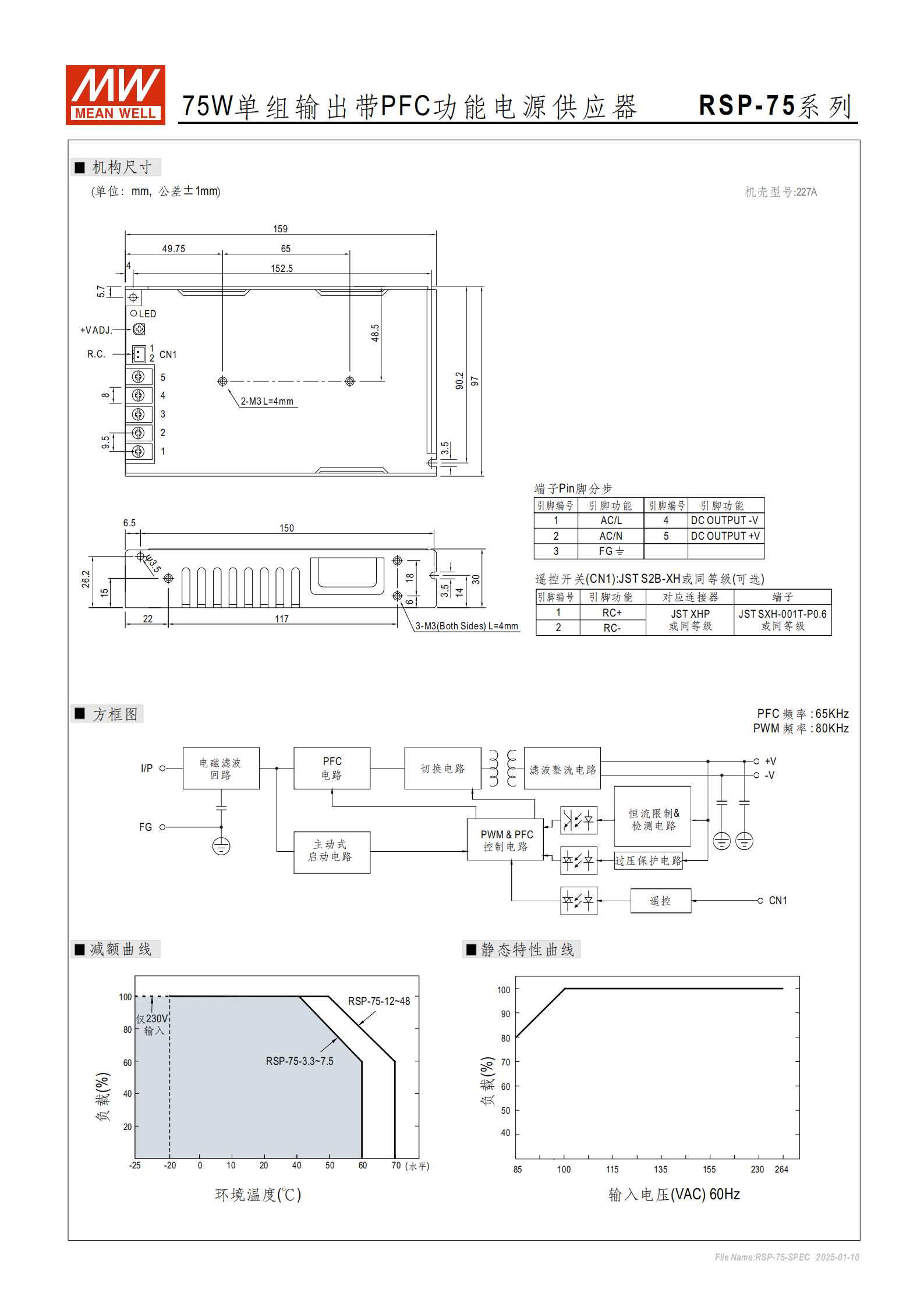

  • 物理規格：

    • 尺寸（LWH）：1599730mm（公差 ±1mm）

    • 重量：0.44Kg

    • 機殼型號：227A

    • 安裝：2-M3（L=4mm）固定孔位

  • 可靠性：

    • MTBF：2171.5K hrs min.（Telcordia SR-332 標準）；296.7K hrs min.（MIL-HDBK-217F 標準，25℃）

    • 耐振動：10~500Hz，2G 加速度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

五、安規與電磁兼容（EMC）

  • 安全規范：通過 UL62368-1、BS EN/EN62368-1、BS EN/EN61558-1、GB4943.1、AS/NZS 62368.1、EAC TP TC 004、BIS IS13252（48V 除外）等國際認證

  • EMC 發射：符合 BS EN/EN55032（CISPR32）Class B、GB9254 Class B、GB17625.1、EAC TP TC 020、CNS15936 標準

  • EMC 抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55035、輕工業標準、EAC TP TC 020 標準

  • 絕緣與耐壓：

    • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH

    • 耐壓：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC

六、應用場景

  • 工業控制或自動化裝置

  • 測試和測量?jī)x器

  • 激光相關類機器

  • 老化設備

  • RF 應用程序

4. 關鍵問題及答案

問題 1：RSP-75 系列電源的輸入電壓范圍、核心能效優勢及適用溫度區間是什么？

答案：輸入電壓范圍為 85~264VAC（交流）或 120~370VDC（直流），支持國際通用全范圍輸入；核心能效優勢是內建主動式 PFC 功能，功率因子最高可達 0.98（115VAC 滿載），整體效率最高達 89%，能提升電能利用率；適用工作溫度區間為 - 25~+70℃（需參考減額曲線，海拔超過 2000 米時需按規定降額使用）。

問題 2：RSP-75 系列電源具備哪些保護功能？不同保護類型的觸發條件和恢復方式有何區別？

答案：具備短路保護、過負載保護、過電壓保護、過溫度保護四類核心保護功能，具體區別如下：

保護類型觸發條件恢復方式
過負載保護額定輸出功率的 105~135%恒流限制模式，異常條件移除后自動恢復
過電壓保護輸出電壓達到對應檔位的 110~135%（如 5V 機型觸發電壓 5.5~6.75V）關閉輸出電壓，重啟電源后恢復
過溫度保護溫度超過安全閾值關閉輸出電壓，溫度下降后自動恢復
短路保護輸出端短路自動恢復（異常解除后）

問題 3：RSP-75 系列電源的核心輸出參數（電壓、電流、功率）覆蓋范圍是什么？適用于哪些典型場景？

答案：核心輸出參數覆蓋：電壓檔位 3.3V~48V（9 檔可選），額定電流 1.6A~15A（依機型），額定功率 49.5W~76.8W（依機型），能滿足不同功率需求的設備供電；典型應用場景包括工業控制或自動化裝置、測試和測量?jī)x器、激光相關類機器、老化設備、RF 應用程序等，尤其適合對電源穩定性、安全性和能效有較高要求的工業及專業設備。
