NSP-3200 系列是一款 3.2KW 單組輸出機殼型 AC/DC 高可靠工業封閉型電源，具備1U 低外型和37W/inch 高功率密度，輸入電壓范圍為90~264Vac（支持 127~400Vdc），輸出電壓分 24V（133A）和 48V（67A）兩種規格，可在50~125% 額定電壓間可編程調整，效率高達94.5% ，工作溫度范圍為 **-20~+70℃** ，內置 CANBus 協議、智能風扇調速、多種保護功能（短路 / 過負載 / 過電壓 / 過溫度）及遙控開關、遠程感應等實用功能，符合多項國際安規認證，適用于工業控制、測試測量儀器等場景，提供5 年保固。
產品類型：3200W AC/DC 單組輸出機殼型工業封閉型電源
核心優勢：1U 低外型設計、37W/inch 高功率密度、高可靠性（MTBF 最小 63.7K hrs（MIL-HDBK-217F）/637.4K hrs（Telcordia SR-332））
保固期限：5 年
機型分類：| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波噪聲（最大） ||------|----------|----------|----------|--------------|------------------|| NSP-3200-24 | 24V | 133A | 3192W | 23.5~30V | 300mVp-p || NSP-3200-48 | 48V | 67A | 3216W | 47.5~58.8V | 480mVp-p |

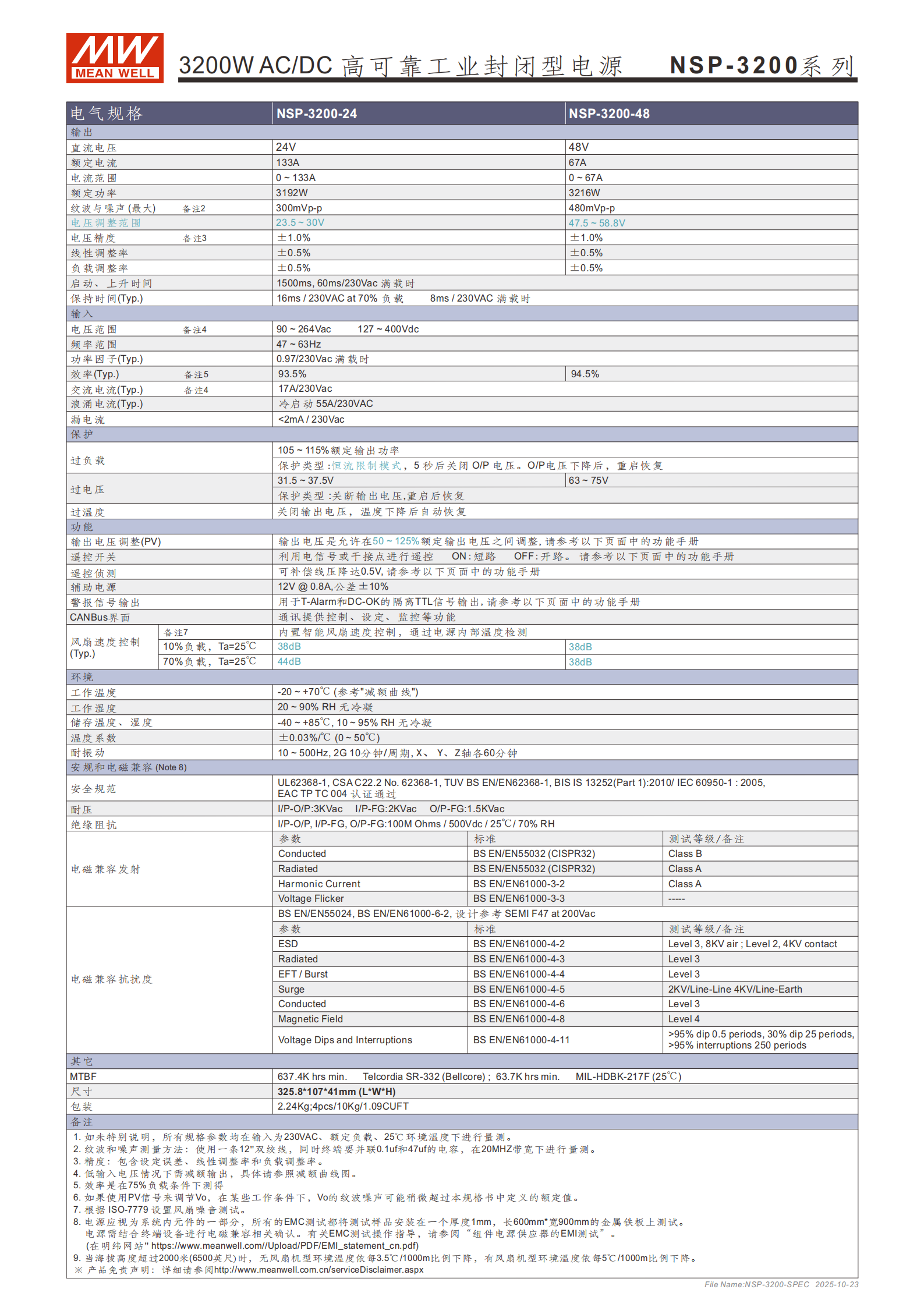

二、電氣核心參數
輸入規格
電壓范圍：90~264Vac（交流）、127~400Vdc（直流）
頻率范圍：47~63Hz
功率因子：Typ. 0.97（230Vac 滿載時）
交流電流：Typ. 17A/230Vac
漏電流：<2mA / 230Vac
輸出規格
電壓精度：±1.0%（含設定誤差、線性調整率和負載調整率）
負載調整率：±0.5%
啟動 / 上升時間：1500ms（60ms/230Vac 滿載時）
電壓調整：支持50~125% 額定輸出電壓調整（可通過內部電位器或外部電壓控制）
輔助電源：12V @ 0.8A，±10% 公差
保護功能| 保護類型 | 觸發條件 | 保護方式 ||----------|----------|----------|| 過負載 | 105~115% 額定輸出功率 | 恒流限制模式，5 秒后關閉電壓，重啟恢復 || 過電壓 | NSP-3200-24：31.5~37.5V；NSP-3200-48：63~75V | 關斷輸出電壓，重啟后恢復 || 過溫度 | 內部溫度超警戒值 | 關閉輸出電壓，溫度下降后自動恢復 || 短路 | 輸出短路 | 短路保護（內置限流電路） |
三、功能特性
控制與偵測功能
遙控開關：通過電信號或干接點控制（短路開啟、開路關閉）
電壓降補償：遙感偵測可補償線壓降達 0.5V，本地偵測需將 + RS/-RS 與 + Vo (signal)/-Vo (signal) 連接
輸出電壓調整（PV）：支持外部 DC 電壓（0~4.7Vdc）調節輸出電壓
通訊與警報
CANBus 接口：支持 CAN 2.0B，最高總線速度 250KHz，可實現控制、設定、監控功能
警報信號：DC OK（輸出電壓狀態）、T-ALARM（溫度 / 風扇狀態），隔離 TTL 信號輸出，最大吸收電流 10mA
散熱設計：內置智能風扇速度控制，根據電源內部溫度調節轉速，噪音水平（Ta=25℃）：10% 負載時 38dB，70% 負載時 NSP-3200-24 為 44dB、NSP-3200-48 為 38dB
四、環境與安規
環境參數
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃、10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G 10 分鐘 / 周期（X、Y 方向）
安規與電磁兼容
安全規范：UL62368-1、CSA C22.2、TUV 62368-1、EN62368-1、BIS IS 13252、EAC TP TC 004、IEC 60950-1
耐壓：I/P-O/P:3KVac、I/P-FG:2KVac、O/P-FG:1.5KVac
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG:100M Ohms / 500Vdc / 25℃ / 70% RH
EMC 發射：傳導 EN55032 Class B、輻射 EN55032 Class A、諧波電流 EN61000-3-2 Class A
EMC 抗擾度：ESD Level 3（8KV 空氣 / 4KV 接觸）、輻射抗擾 EN61000-4-3 Level 3 等
五、物理與安裝

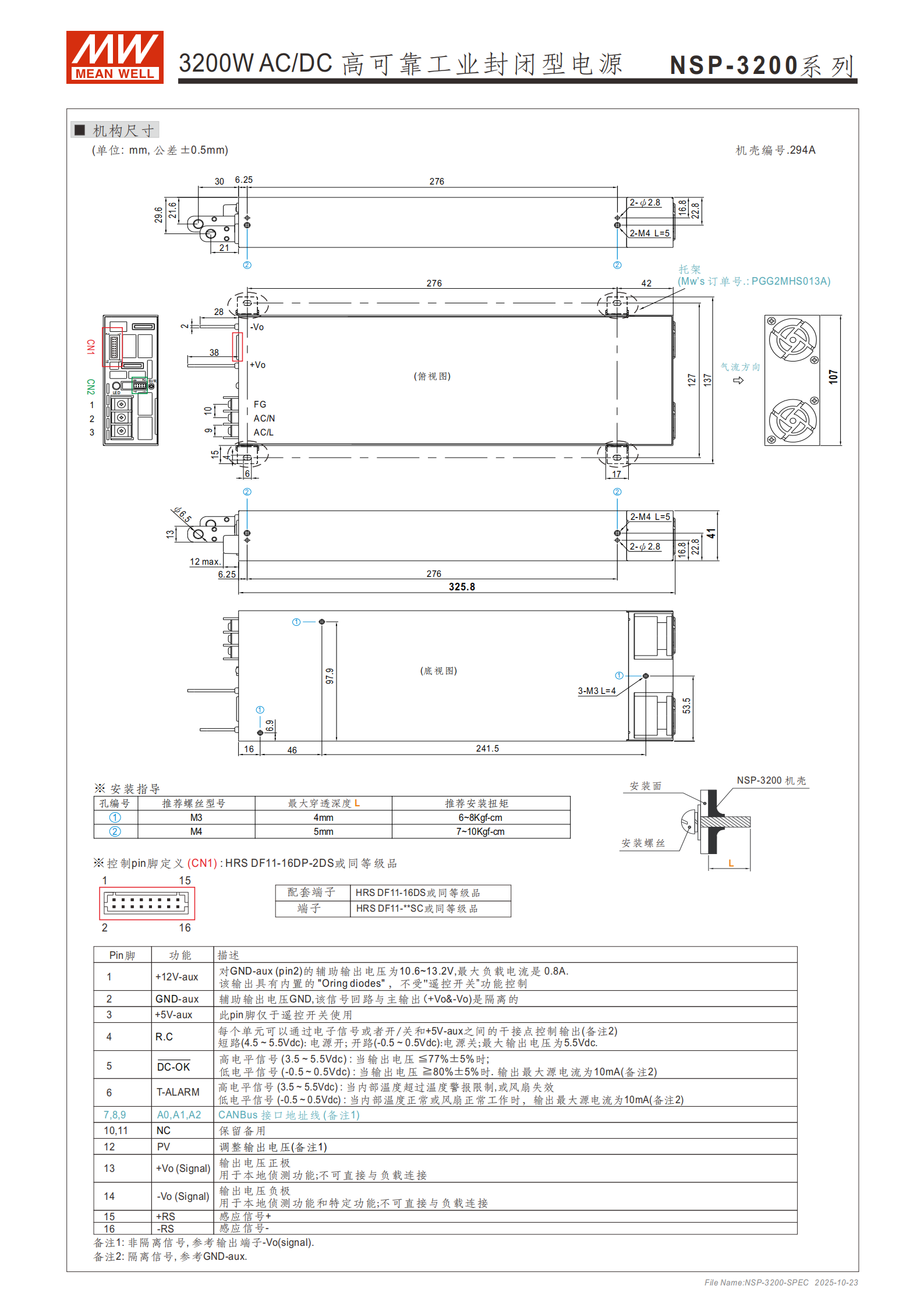

尺寸：325.810741mm（LWH）
重量：2.24Kg（單臺），包裝 4pcs/10Kg/1.09CUFT

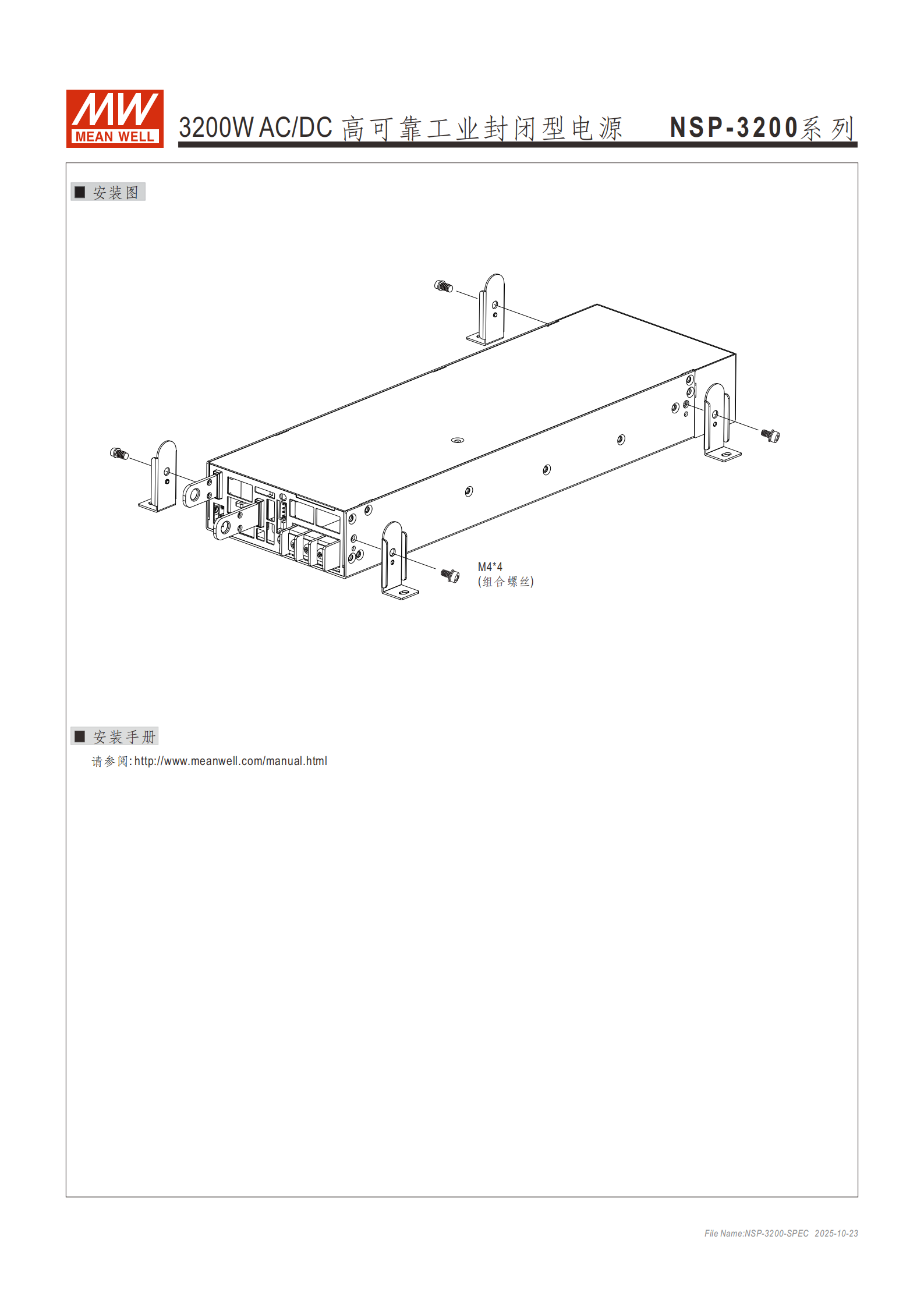

安裝：支持 M3/M4 螺絲固定，推薦扭矩 6~10Kgf-cm

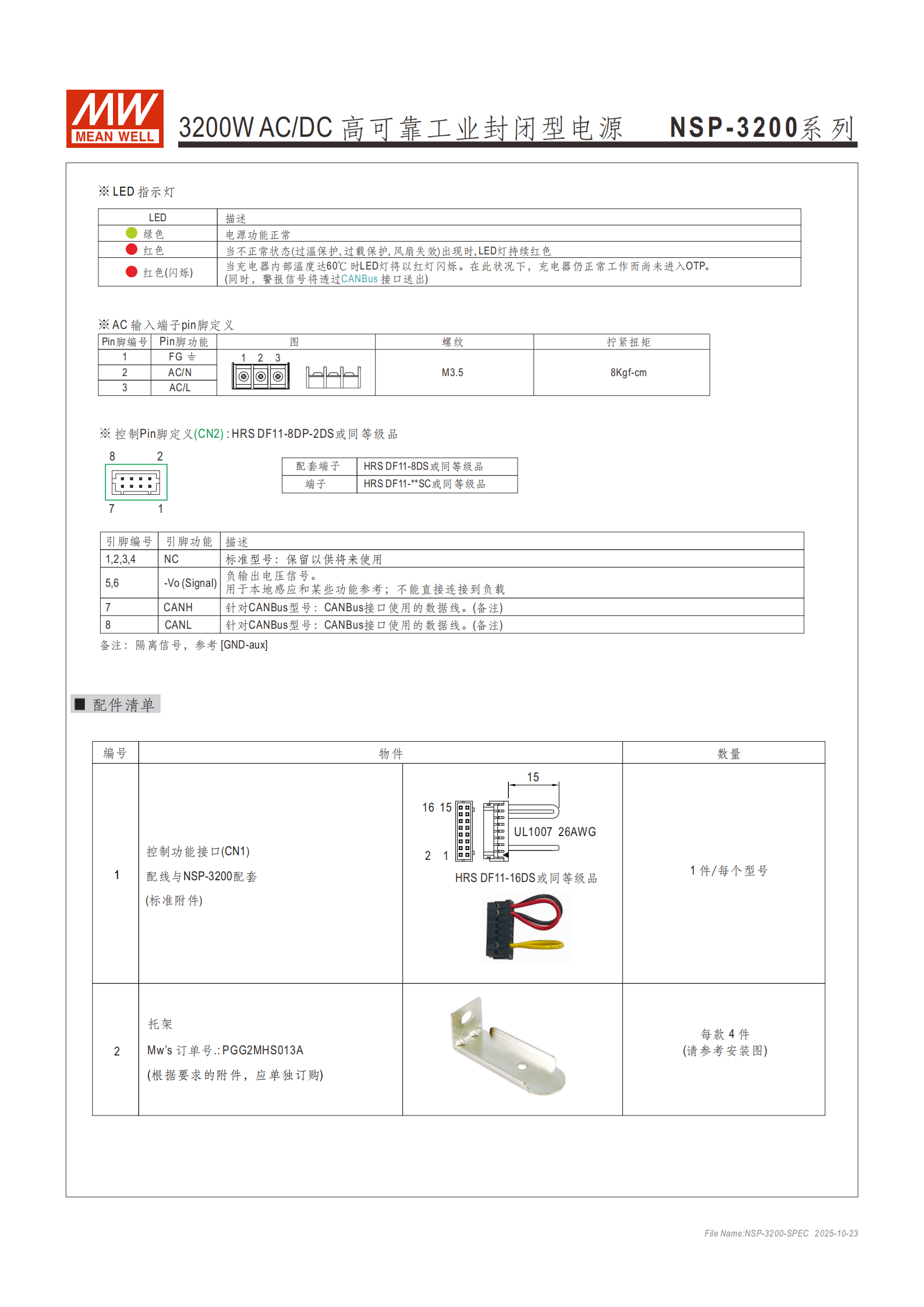

接口：CN1（控制功能，HRS DF11-16DP-2DS）、CN2（CANBus 接口，HRS DF11-8DP-2DS）
六、應用場景
工業控制或自動化裝置
測試和測量儀器
激光相關類機器
老化設備
數字廣播
恒流源
4. 關鍵問題
問題 1：NSP-3200 系列電源的輸出電壓調整范圍和控制方式是什么？適用于哪些需要靈活調節電壓的場景？
答案：輸出電壓調整范圍為額定輸出電壓的 50~125%（NSP-3200-24：23.5~30V；NSP-3200-48：47.5~58.8V）；控制方式包括內部電位器調整和外部 DC 電壓（0~4.7Vdc）控制，同時支持通過 CANBus 通訊接口遠程調整。適用于需要根據設備工況靈活匹配電壓的場景，如激光設備功率調節、測試測量儀器的多電壓適配、老化設備對不同產品的供電需求等。
問題 2：NSP-3200 系列在惡劣環境下的適應性如何？核心環境耐受參數和保護機制有哪些？
答案：該系列電源具備強環境適應性，核心參數包括：工作溫度范圍 - 20~+70℃、儲存溫度 - 40~+85℃、20~90% RH 無冷凝濕度耐受、10~500Hz/2G 振動抗性；核心保護機制涵蓋過負載（105~115% 額定功率）、過電壓（24V 機型 31.5~37.5V/48V 機型 63~75V）、過溫度、短路保護，且過溫保護后溫度下降可自動恢復，過負載 / 過電壓保護重啟后恢復，能適應工業現場高低溫、振動、負載波動等惡劣工況。
問題 3：NSP-3200 系列的 CANBus 接口功能和警報信號輸出有何實用價值？如何配合設備系統實現監控與控制？
答案：實用價值在于實現電源的遠程智能化管理：① CANBus 接口支持 CAN 2.0B 協議（最高 250KHz），可遠程讀取電源輸出電壓 / 電流、工作溫度等參數，監控運行狀態，同時遠程調整輸出電壓，適配自動化控制系統；② DC OK 和 T-ALARM 警報信號以隔離 TTL 信號輸出（最大吸收電流 10mA），DC OK 可判斷輸出電壓是否正常（低電平≥80% 額定電壓 / 高電平≤77% 額定電壓），T-ALARM 可預警過溫或風扇失效（高電平異常 / 低電平正常），方便系統及時觸發保護或報警流程，提升設備運行安全性和可維護性。
