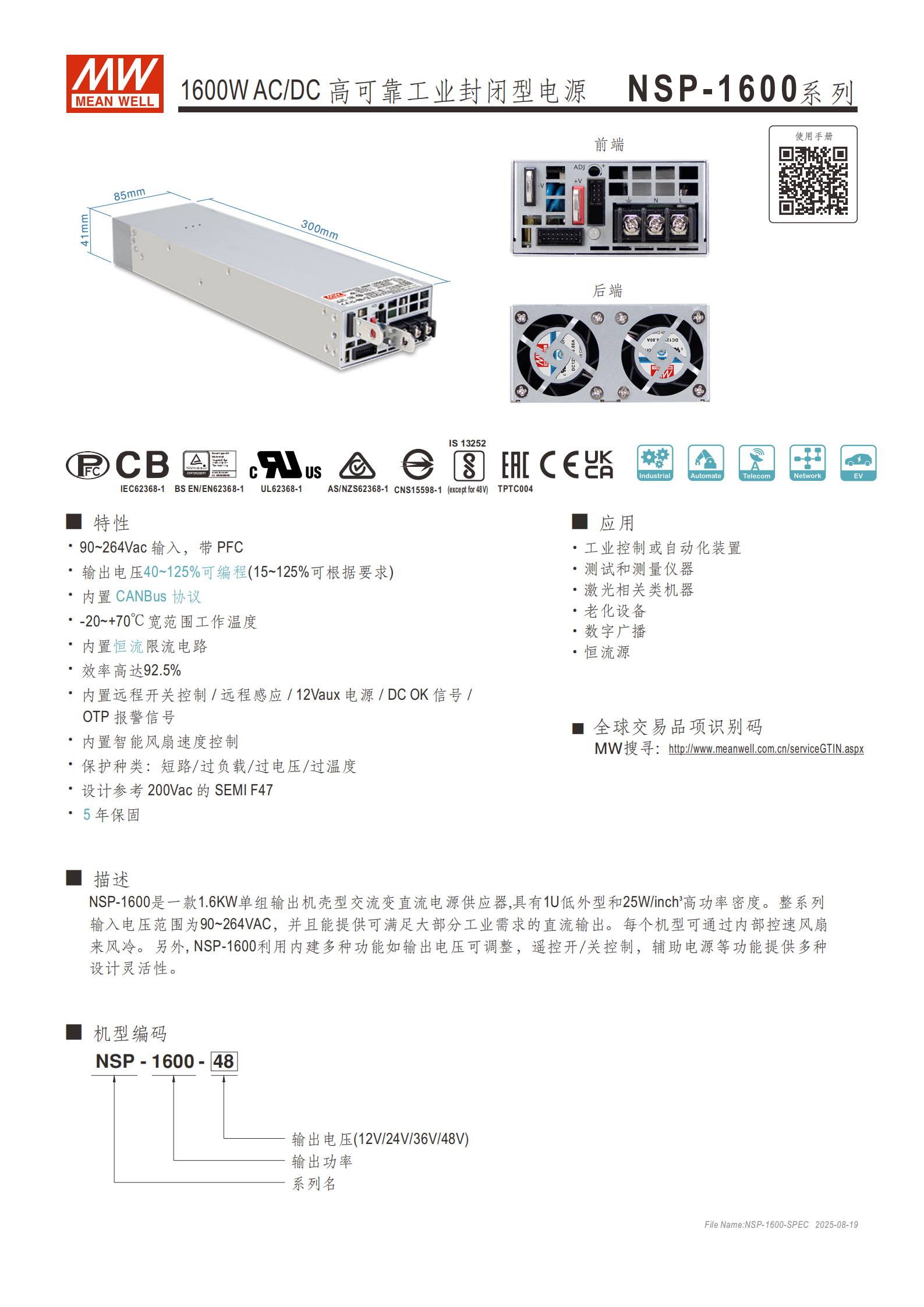

產品定位：1.6KW 單組輸出機殼型交流變直流（AC/DC）高可靠工業封閉型電源
核心優勢：1U 低外型設計，25W/inch 高功率密度，寬輸入電壓范圍，多重功能集成，高可靠性（MTBF 最小 684.7K hrs，Telcordia SR-332 標準）
保固期限：5 年
適用場景：工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、恒流源、數字廣播等
二、核心參數規格
（1）輸入?yún)?shù)
| 參數 | 具體規格 |
|---|---|
| 電壓范圍 | 90~264Vac、250~400Vdc |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.97（230Vac 滿載時） |
| 交流電流（Typ.） | 12V 機型：14A/115Vac、8A/230Vac；24V 機型：15A/115Vac、8.5A/230Vac 等 |
| 浪涌電流（Typ.） | 冷啟動 35A/230Vac |
| 漏電流 | <2mA / 230Vac |
（2）輸出參數（分機型）
| 機型 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| NSP-1600-12 | 12V | 125A | 0~125A | 1500W | 150mVp-p | 11.5~15V | ±0.5% |
| NSP-1600-24 | 24V | 67A | 0~67A | 1608W | 200mVp-p | 23.5~30V | ±1.0% |
| NSP-1600-36 | 36V | 44.5A | 0~44.5A | 1602W | 250mVp-p | 35.5~45V | ±0.5% |
| NSP-1600-48 | 48V | 33.5A | 0~33.5A | 1608W | 300mVp-p | 47.5~58.8V | ±1.0% |
補充輸出參數：
線性調整率：±0.5%（所有機型）
負載調整率：±0.5%（所有機型）
啟動 / 上升時間：16ms/230Vac（70% 負載）、10ms/230Vac（滿載）
保持時間（Typ.）：1500ms（60ms/230Vac 滿載時）
輸出電壓調節：標準 40~125%（12V 機型 60~125%），可根據要求定制 15~125%
（3）效率表現
典型效率：12V 機型 89%、24V 機型 91%、36V 機型 91.5%、48V 機型 92.5%（230Vac 輸入、額定負載條件）
三、核心功能與特性
（1）調節與控制功能

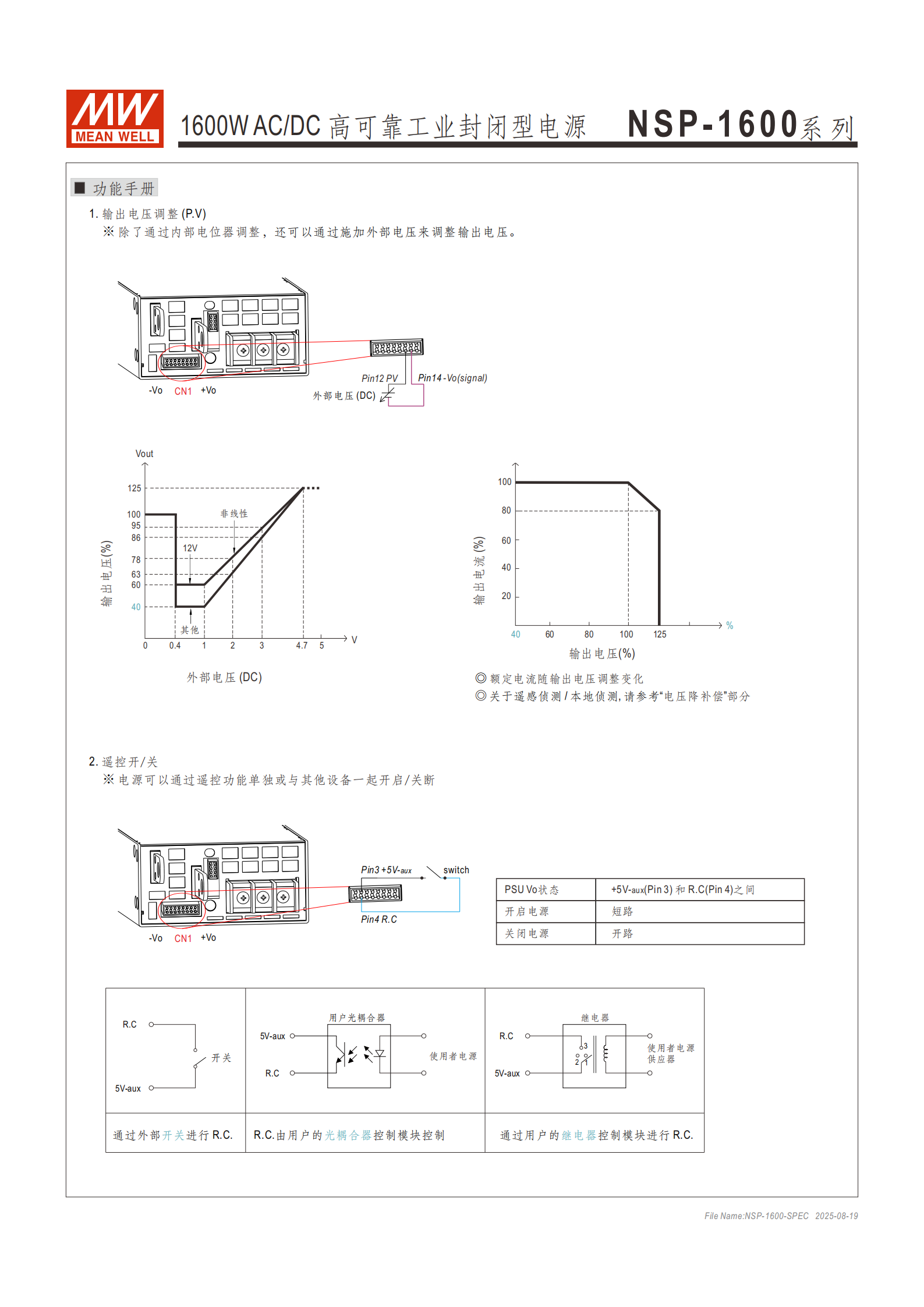

輸出電壓調整（PV）：支持內部電位器調整或外部電壓施加調整，非隔離信號（參考 - Vo (signal)）
遙控開關：通過電信號或干接點控制（Pin4 R.C 與 Pin3 +5V-aux 短路開啟，開路關閉），隔離信號（參考 GND-aux）

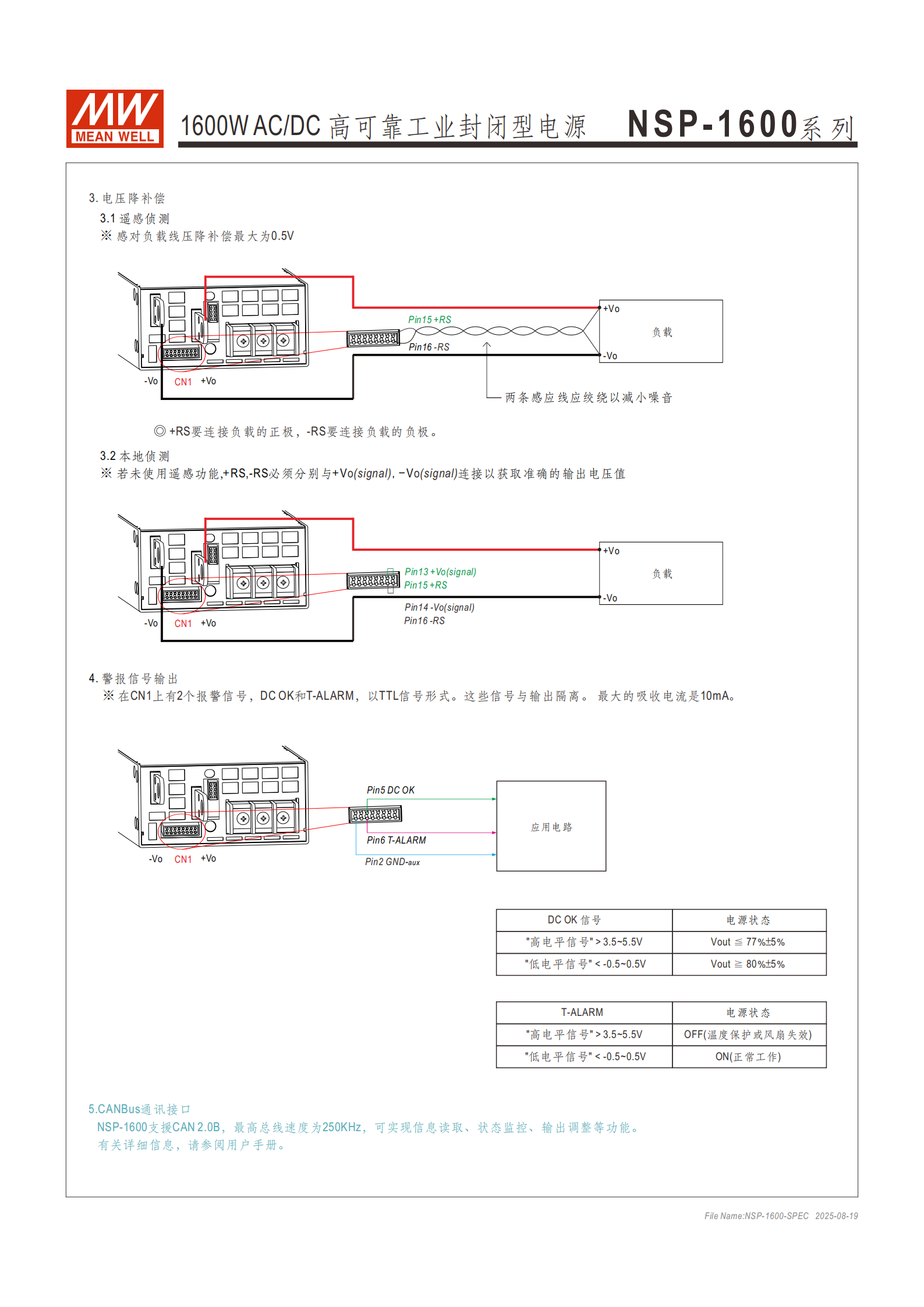

遠程感應：可補償線壓降達 0.5V，+RS 接負載正極、-RS 接負載負極；未使用時需與 + Vo (signal)、-Vo (signal) 連接（本地偵測）
CANBus 通訊：支持 CAN2.0B 協議，最高總線速度 250KHz，可實現信息讀取、狀態監控、輸出調整等功能
（2）輔助與警報功能
輔助電源：12Vaux@0.8A，輸出電壓 10.6~13.2V，內置 Oring diodes，不受遙控開關控制
警報信號輸出：2 路隔離 TTL 信號（最大吸收電流 10mA）
DC OK（Pin5）：高電平（3.5~5.5V）表示 Vout≤77%±5%，低電平（-0.5~0.5V）表示 Vout≥80%±5%
T-ALARM（Pin6）：高電平（3.5~5.5V）表示溫度保護或風扇失效，低電平（-0.5~0.5V）表示正常工作
（3）保護功能
保護類型：短路保護、過負載保護、過電壓保護、過溫度保護
具體機制：
過負載：105~115% 額定輸出功率時，恒流限制模式，5 秒后關閉輸出電壓，重啟恢復
過電壓：12V 機型 15.75~18.75V、24V 機型 31.5~37.5V、36V 機型 47.2~56.3V、48V 機型 63~75V 時，關斷輸出，重啟恢復
過溫度：關斷輸出電壓，溫度下降后自動恢復
（4）其他特性
智能風扇速度控制：通過內部溫度檢測調節，10% 負載（Ta=25℃）時噪音 45dB，70% 負載（Ta=25℃）時噪音 38dB
設計參考：200Vac 下的 SEMI F47 標準
四、環境與安規要求
（1）環境參數
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH，無冷凝
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃
（2）安規與電磁兼容
安全規范：UL62368-1、CAN/CSA C22.2、TUV BS EN/EN62368-1、BSMI CNS15598-1、BIS IS 13252 (Part 1):2010、AS/NZS62368.1、EAC TP TC 004（48V 機型除外 IEC60950-1:2005）
絕緣與耐壓：
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500Vdc / 25℃/70% RH
耐壓：I/P-O/P:3KVac、I/P-FG:2KVac、O/P-FG:1.5KVac
電磁兼容（EMC）：
發射：符合 BS EN/EN55032 (CISPR32)、CNS15936（傳導 / 輻射），BS EN/EN61000-3-2（諧波電流）、BS EN/EN61000-3-3（電壓閃爍）
抗擾度：ESD（Level3，8KV 空氣 / 4KV 接觸）、輻射抗擾（Level3）、EFT/Burst（Level3）、浪涌（Level4，2KV 線 - 線 / 4KV 線 - 地）等，符合 BS EN/EN61000-4 系列標準
五、物理與安裝信息

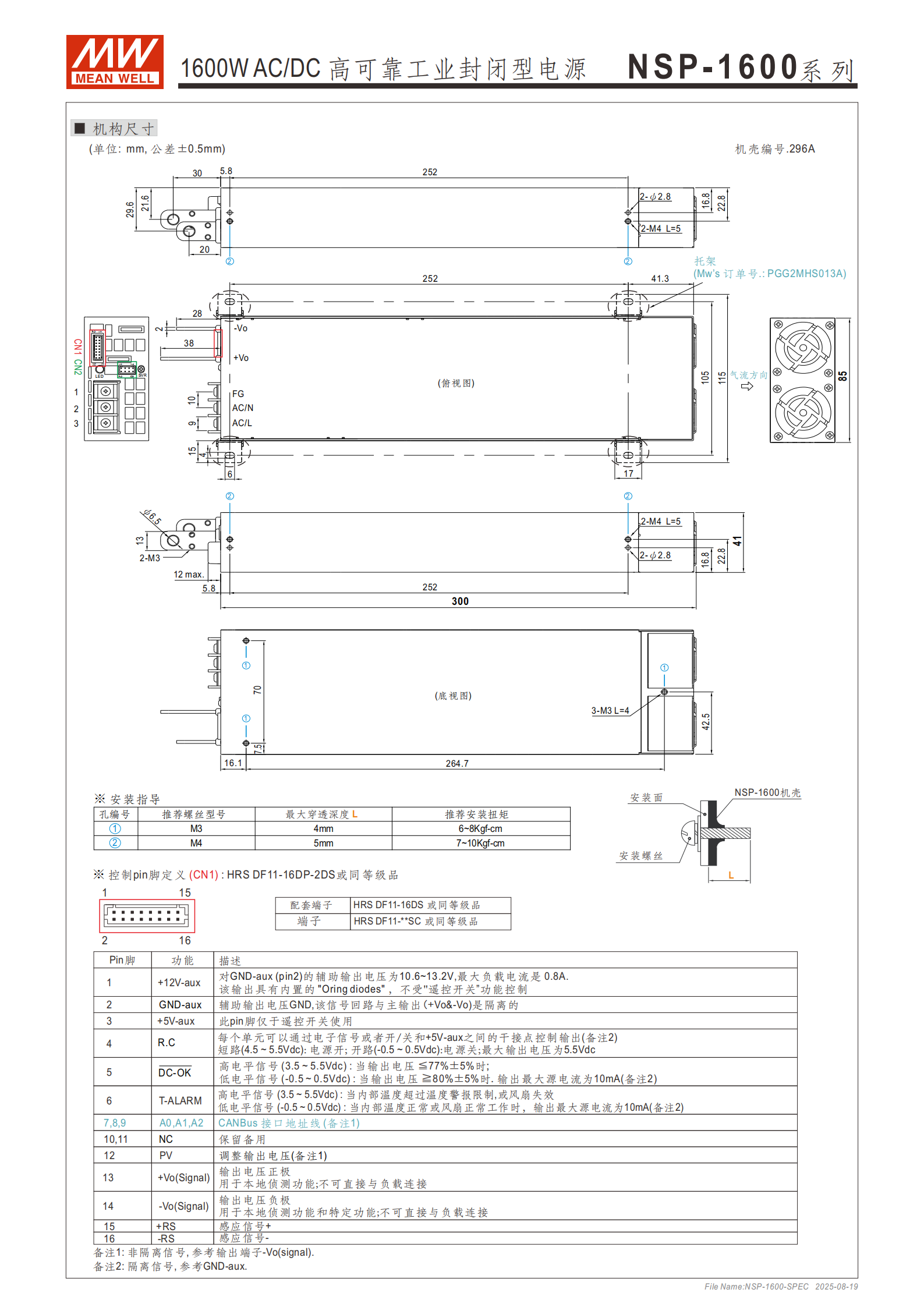

尺寸：3008541mm（LWH），機殼編號 296A（公差 ±0.5mm）
重量：單臺 1.8Kg；包裝規格 6pcs/11.3Kg/1.25CUFT

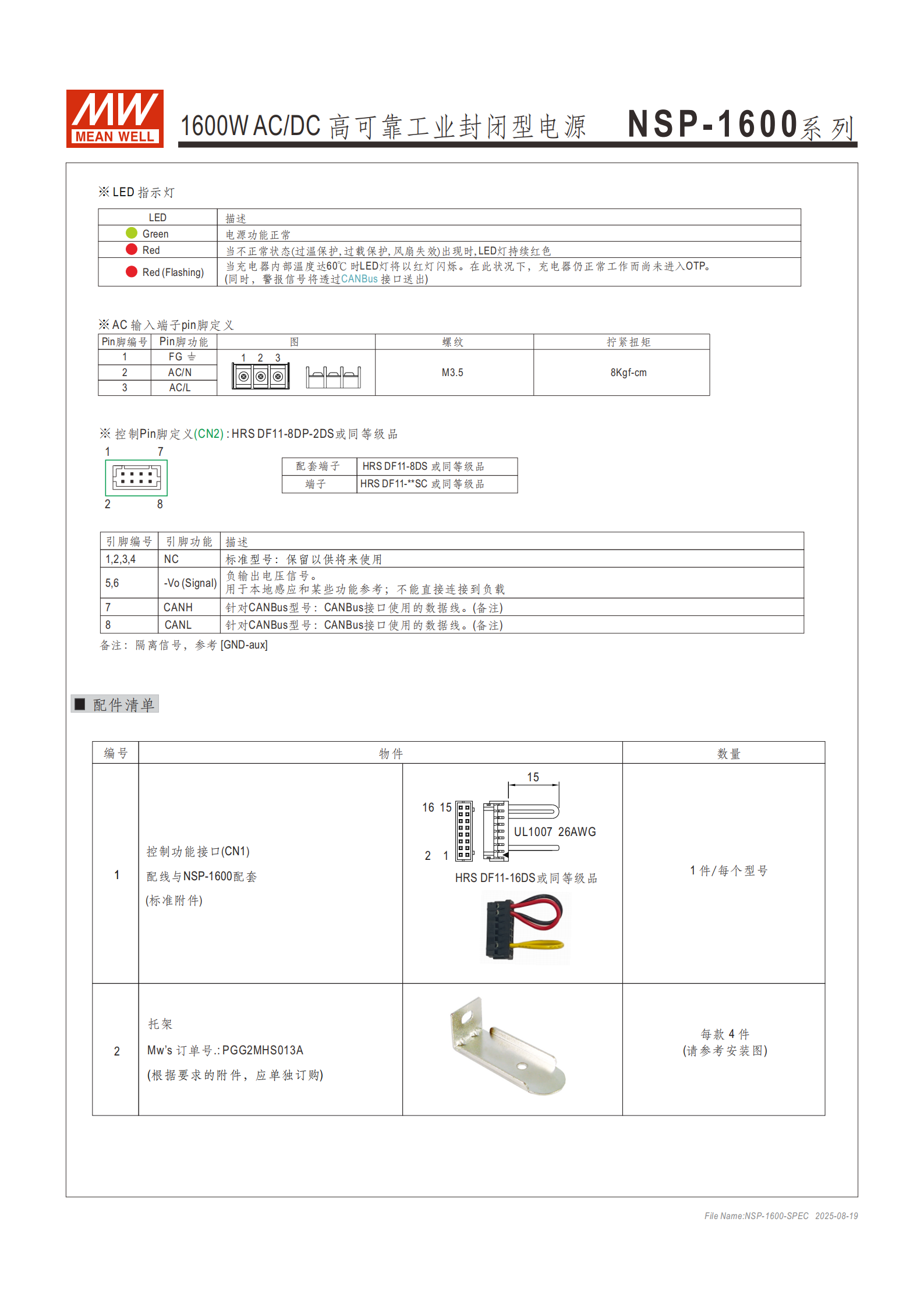

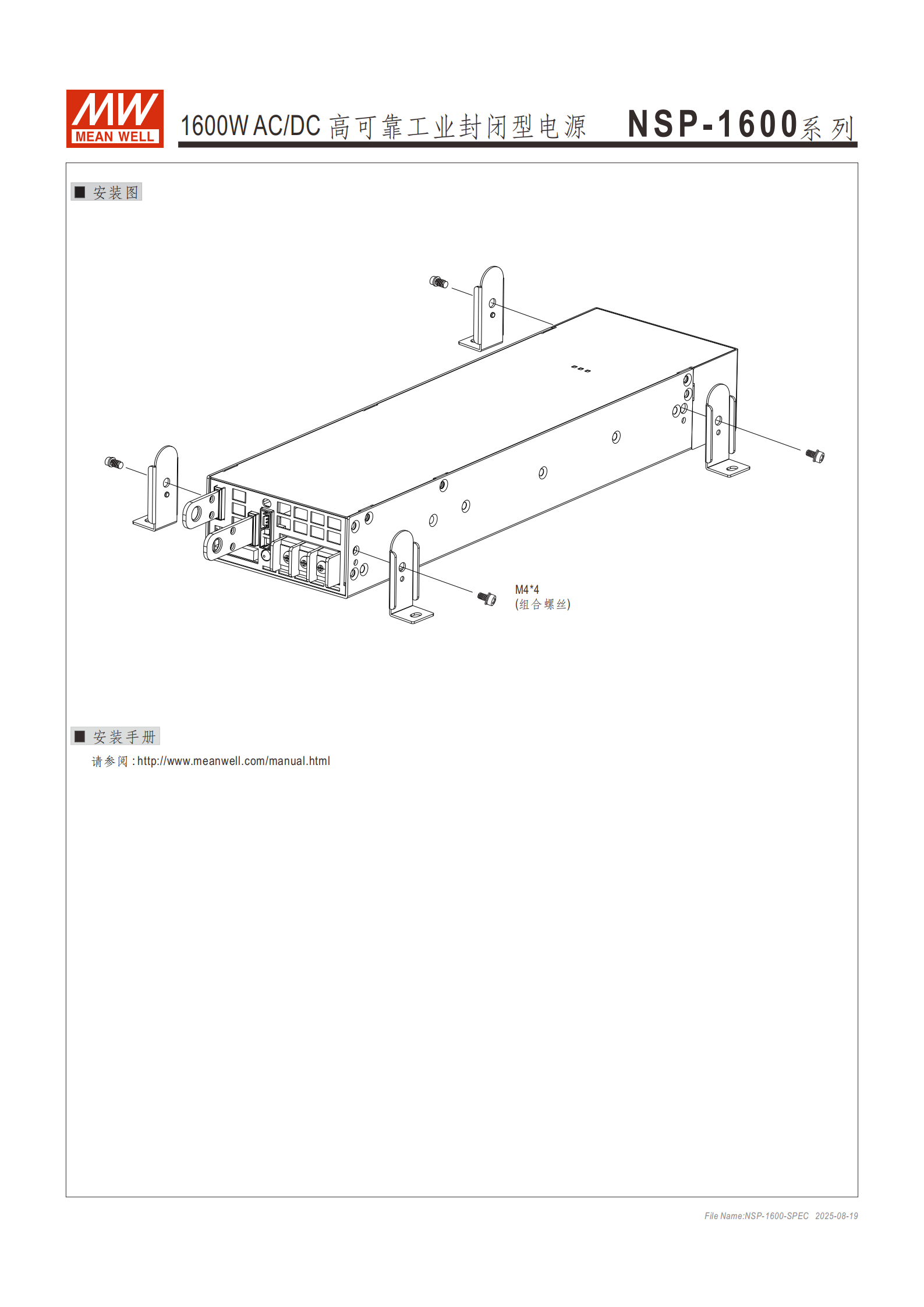

安裝配件：配套端子 HRS DF11-16DP-2DS 或同等級品（CN1），安裝螺絲 M3/M4 規格（具體參考安裝圖）
安裝指導：需結合終端設備進行 EMC 確認，詳細操作參閱明緯網站 EMI 測試文檔（https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf）及安裝手冊（http://www.meanwell.com/manual.html）
4. 關鍵問題
問題 1：NSP-1600 系列電源的核心輸出規格（電壓、電流、效率）及調節范圍是什么？
答案：該系列電源輸出電壓涵蓋 12V/24V/36V/48V 四款機型，對應額定電流分別為 125A/67A/44.5A/33.5A，額定功率 1500W~1608W；典型效率最高達 92.5%（48V 機型）；輸出電壓調節范圍標準為 40~125%（12V 機型為 60~125%），可根據客戶要求定制為 15~125%，支持內部電位器或外部電壓兩種調整方式。
問題 2：NSP-1600 系列具備哪些核心保護功能和通訊 / 控制功能，適用于哪些工業場景？
答案：保護功能包括短路、過負載（105~115% 額定功率觸發，5 秒后關斷）、過電壓（不同機型對應 15.75~75V 閾值）、過溫度（溫度下降后自動恢復）四重保護；通訊與控制功能涵蓋 CANBus 通訊（支持 CAN2.0B，250KHz）、遙控開關、遠程感應（補償 0.5V 線壓降）、12Vaux 輔助電源及 DC OK/T-ALARM 警報信號輸出。適用場景包括工業控制 / 自動化裝置、測試測量儀器、激光相關機器、老化設備、恒流源、數字廣播等。
問題 3：NSP-1600 系列電源的環境適應能力和安規認證情況如何，安裝時需注意哪些關鍵事項？
答案：環境適應方面，工作溫度范圍 - 20~+70℃（海拔超 2000 米需降額），工作濕度 20~90% RH（無冷凝），耐振動、寬輸入電壓（90~264Vac）設計；安規認證涵蓋 UL62368-1、IEC62368-1 等多項國際標準，EMC 符合 CISPR32、EN61000 系列要求。安裝注意事項：需使用配套 HRS DF11-16DP-2DS 端子；未使用遠程感應時，+RS/-RS 需與 + Vo (signal)/-Vo (signal) 連接；電源需安裝在 1mm 厚金屬鐵板上進行 EMC 測試，最終需結合終端設備確認電磁兼容；海拔超 2000 米時需按規定降低環境溫度使用。
