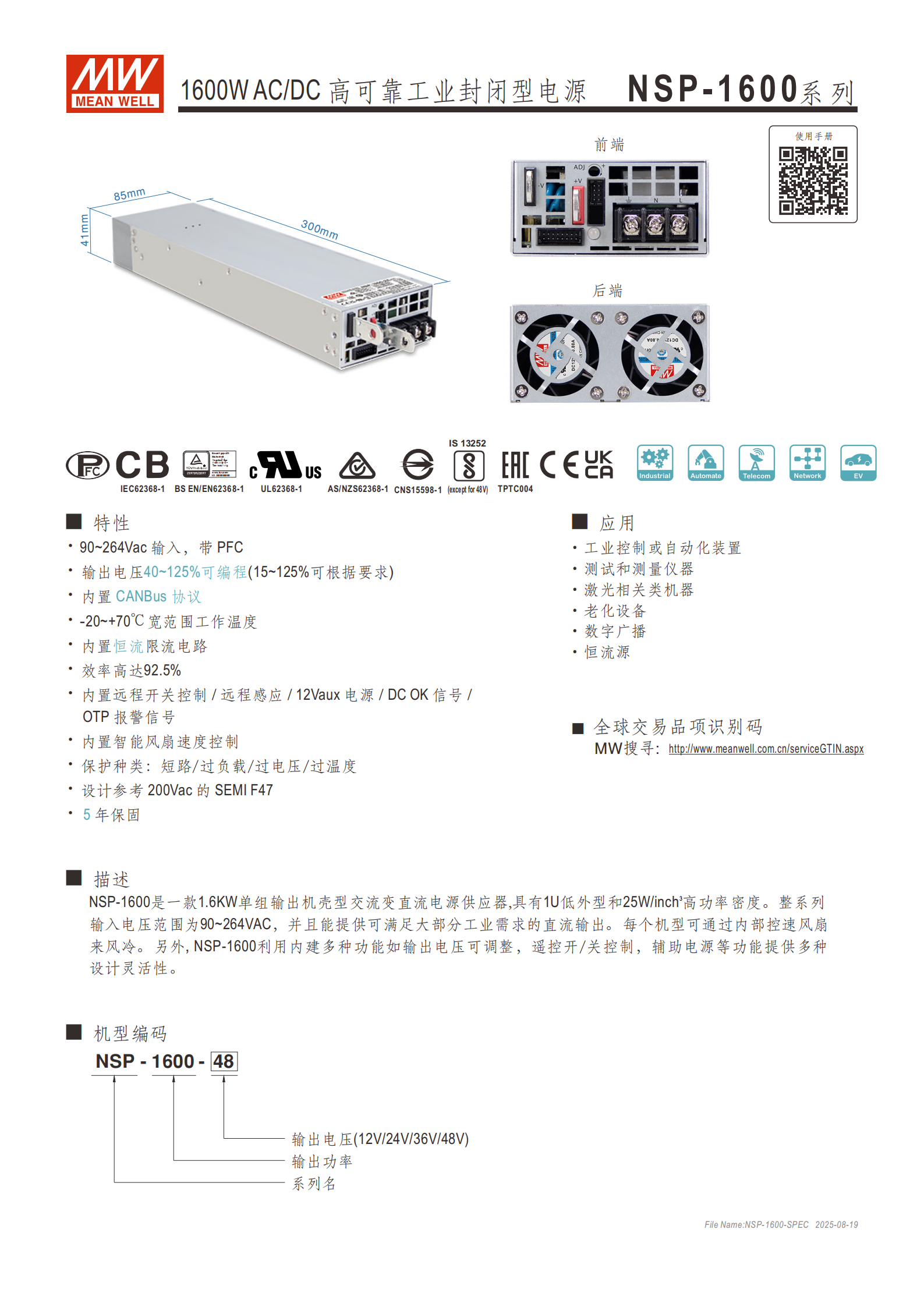

產品概述
型號：NSP-1600 系列
功率：1600W
輸入電壓：90~264VAC（內置PFC）
輸出電壓：12V、24V、36V、48V（多檔可選，輸出電壓可編程40%~125%）
效率：高達92.5%
工作溫度：-20℃ ~ +70℃
冷卻方式：內置智能風扇，速度可控
認證：UL、TUV、BSMI、KC、EAC等，支持SEMI F47
保修：5年
? 二、主要特性
輸出電壓可編程：40%~125%可調，適應多種應用需求
內置CANBus接口：支持遠程監控與控制
智能風扇控制：根據負載與溫度自動調速
多重保護：短路、過載、過壓、過溫
豐富接口：遠程開關、遙感、DC_OK、T-ALARM、12V輔助電源
高功率密度：25W/inch3
適用工業級環境：寬溫工作，支持SEMI F47標準
? 三、電氣規格摘要
| 參數 | 數值 |
|---|---|
| 輸入電壓范圍 | 90~264VAC |
| 頻率范圍 | 47~63Hz |
| 功率因數 | >0.9（滿載） |
| 效率（典型） | 高達92.5% |
| 保持時間 | 10ms（滿載） |
| 漏電流 | <2mA @230Vac |
| 絕緣電阻 | 100MΩ @500VDC |
| MTBF | >884.7K小時（Telcordia SR-332） |
? 四、安規與EMC認證
安全標準：
UL 62368-1、TUV EN62368-1、BSMI CNS15598-1、KC 62368-1、EAC TP TC 004等EMC發射與抗擾度：
符合CISPR32、CISPR11、IEC61000系列等標準耐壓等級：
輸入-輸出：3KVac
輸入-地：2KVac
輸出-地：1.5KVac

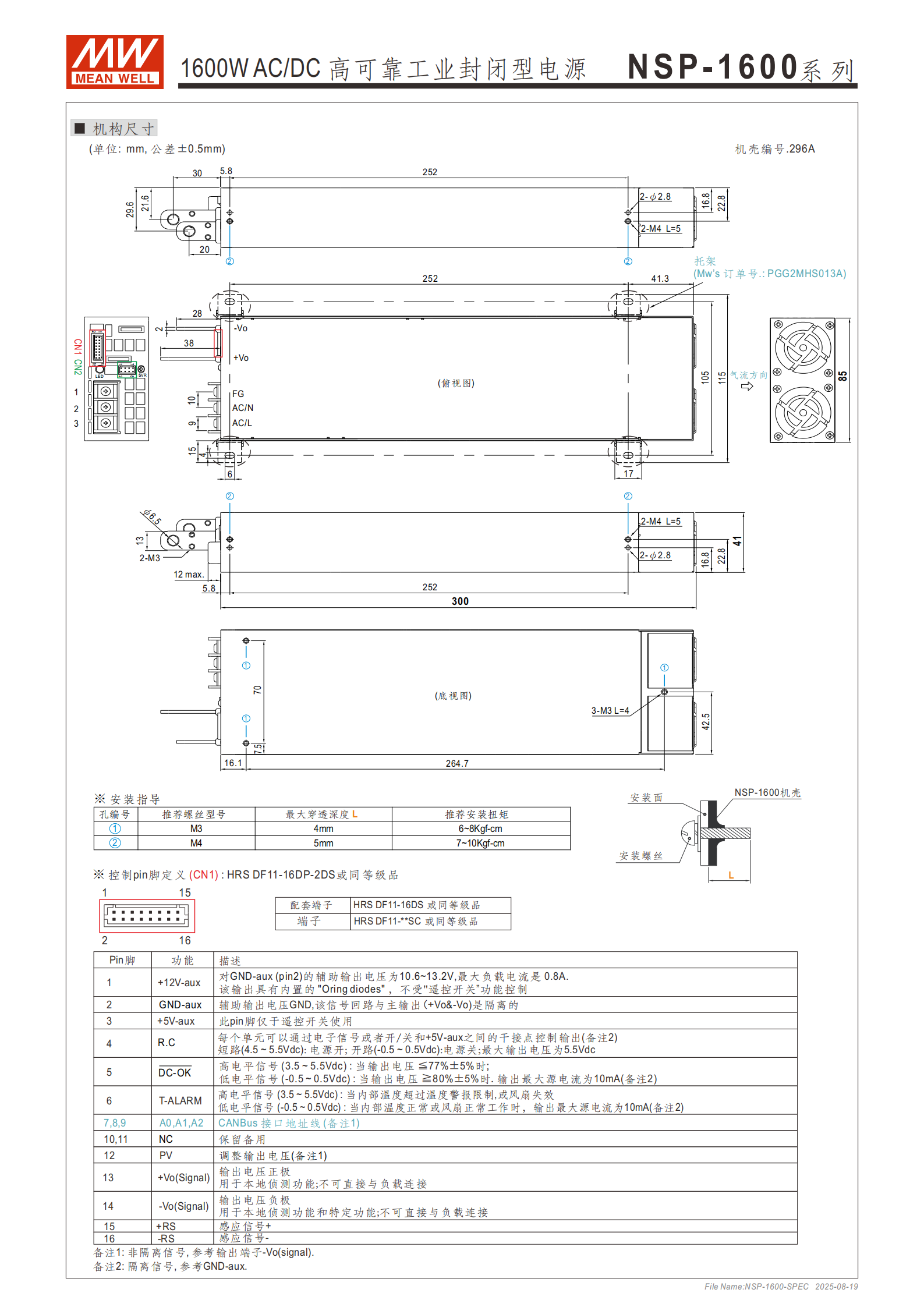

? 五、結構與接口
尺寸：300 × 88 × 41mm（長×寬×高）

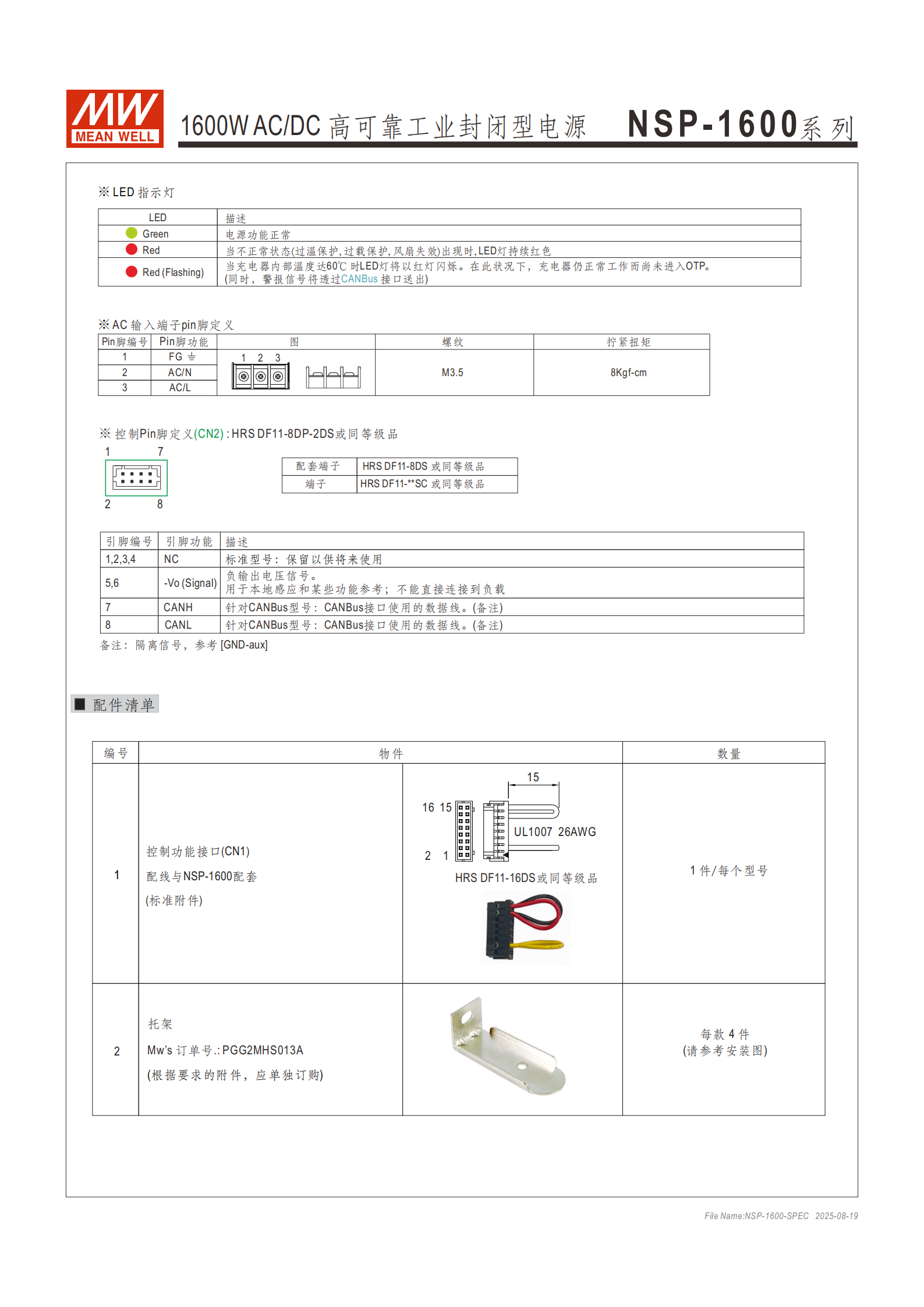

接口：
輸入：AC/L、AC/N、FG
輸出：+Vo、-Vo、+Vo(signal)、-Vo(signal)
控制接口（CN1）：RS+、RS-、RC、DC_OK、T-ALARM、5V-AUX、12V-AUX、GND-AUX、PV（可編程電壓）
CANBus接口（可選）：CANH、CANL

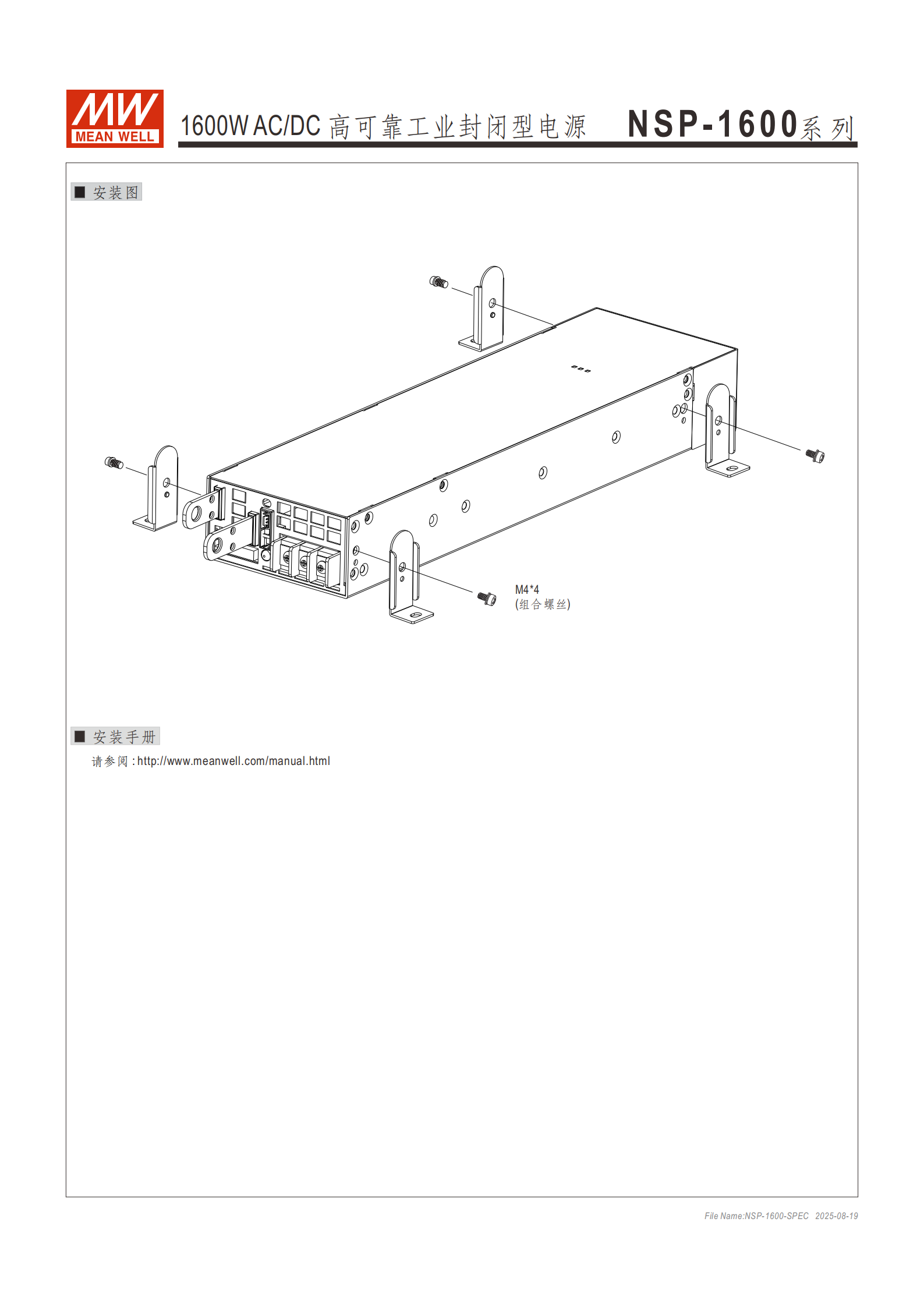

安裝：M3/M4螺絲固定，附帶安裝支架

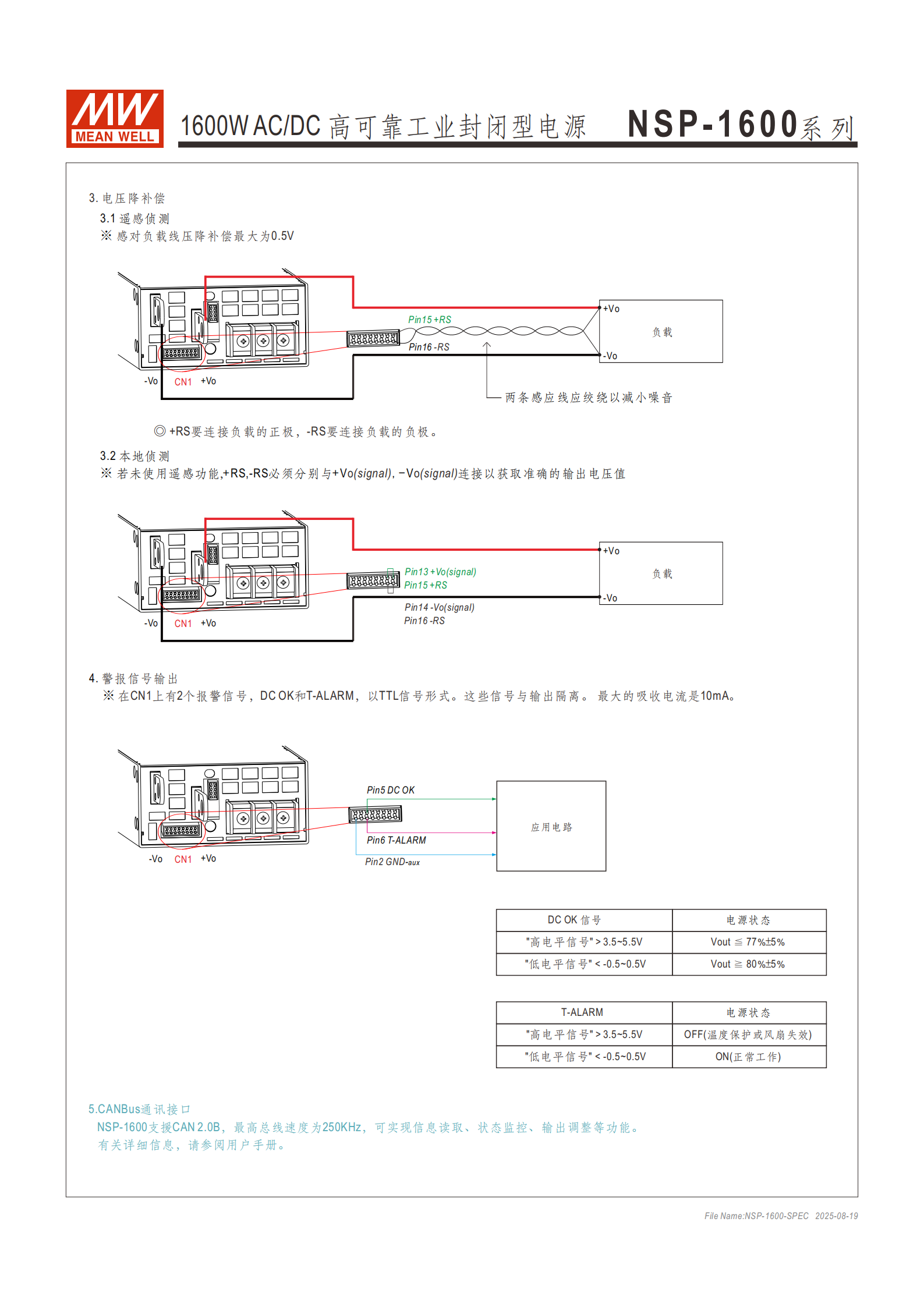

? 六、功能說明
輸出電壓可編程：
支持通過PV引腳或內部電位器調整輸出電壓。遙控開關：
通過RC與5V-AUX之間短路/開路控制電源開關。遙感功能：
補償負載線路電壓降高達0.5Vdc。報警信號：
DC_OK：指示輸出電壓狀態（高/低電平）
T-ALARM：指示過溫或風扇故障
CANBus通信：
支持CAN 2.0B協議，可實現遠程監控、狀態讀取、輸出調整等功能。風扇智能控制：
根據負載與溫度自動調節風扇轉速。保護機制：
具備過壓、過流、過溫、短路保護，故障排除后可恢復。
? 七、適用領域
工業自動化控制系統
測試與測量儀器
激光設備
老化測試設備
數字廣播設備
