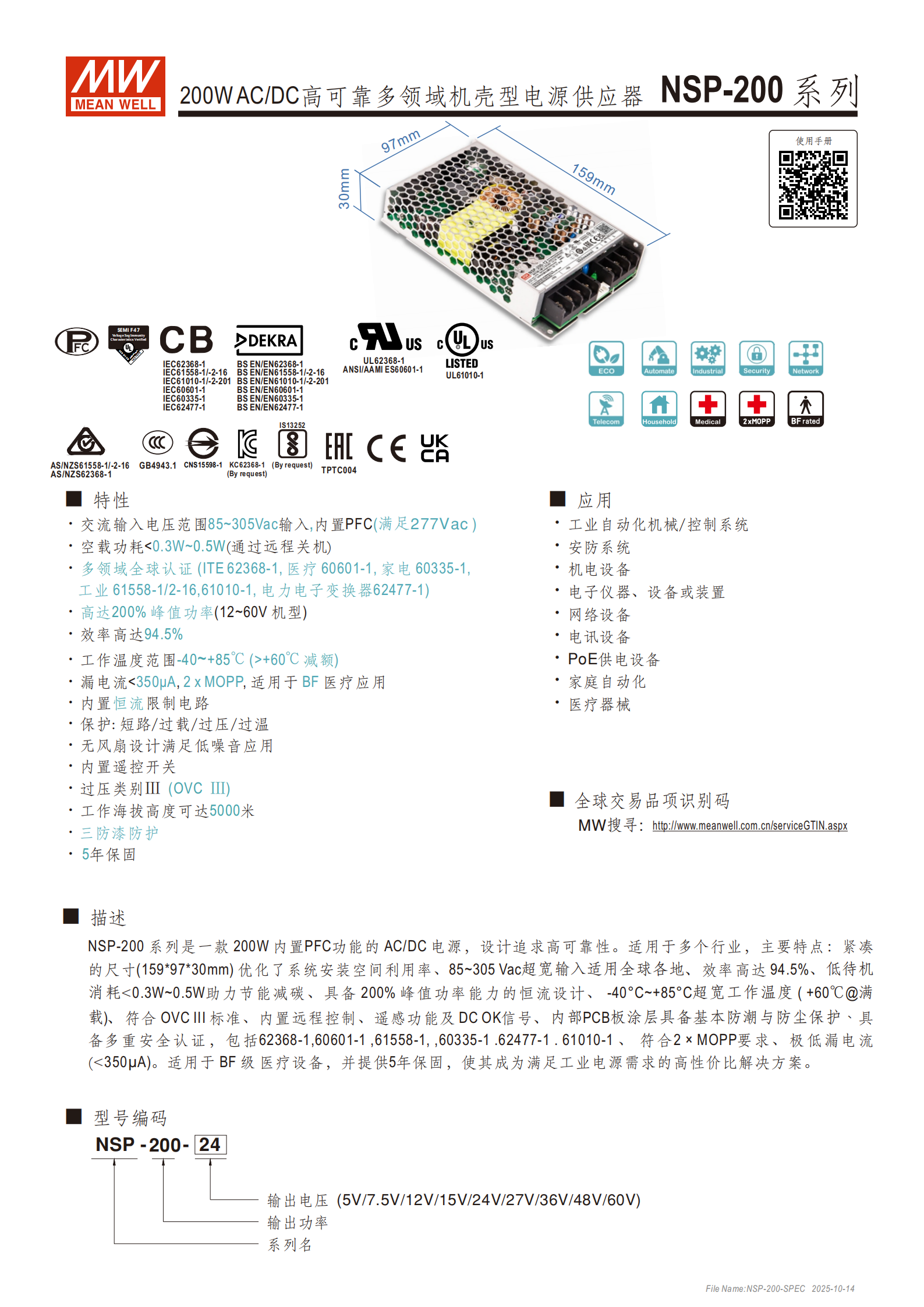

型號：NSP-200 系列
功率：200W
輸入電壓：85~305VAC（超寬輸入，內置PFC，支持全球電壓）
輸出電壓：5V、7.5V、12V、15V、24V、27V、36V、48V、60V（多檔可選）
效率：高達94.5%，低空載功耗（0.3~0.5W）
工作溫度：-40℃ ~ +85℃（>60℃需降額使用）
防護等級：三防漆涂層、無風扇設計、支持OVC III
認證：多國安全認證（62368-1、60601-1、60335-1、61558-1、62477-1等）
保修：5年
? 二、主要特性
支持 200%峰值功率（持續5秒，可達400W）
適用于 BF級醫療設備（漏電流<350μA，2×MOPP）
內置 PFC電路，功率因數 >0.92
多重保護：短路、過載、過壓、過溫
內置遙控開關、遙感功能、DC_OK信號
工作海拔高度可達 5000米
適用于工業、安防、醫療、網絡、家庭自動化等領域

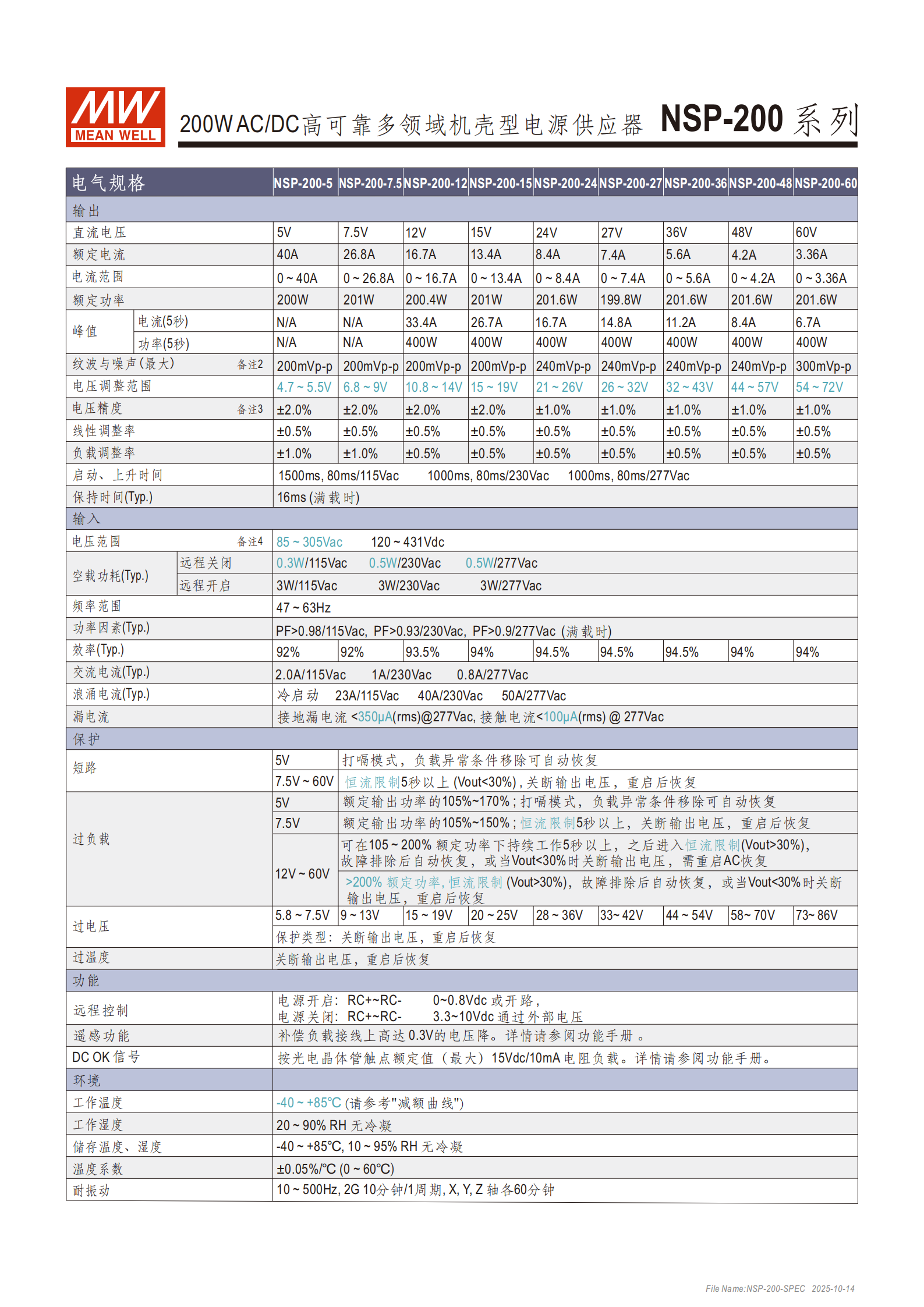

? 三、電氣規格摘要
| 參數 | 數值 |
|---|---|
| 輸入電壓范圍 | 85~305VAC |
| 頻率范圍 | 47~63Hz |
| 效率（典型） | 92%~94.5% |
| 空載功耗 | 0.3~0.5W（遠程關閉），3W（遠程開啟） |
| 浪涌電流 | 23A~50A（依輸入電壓不同） |
| 保持時間 | 16ms（滿載） |
| 絕緣電阻 | 100MΩ @500VDC |
| MTBF | >1775.2K小時（Telcordia SR-332） |

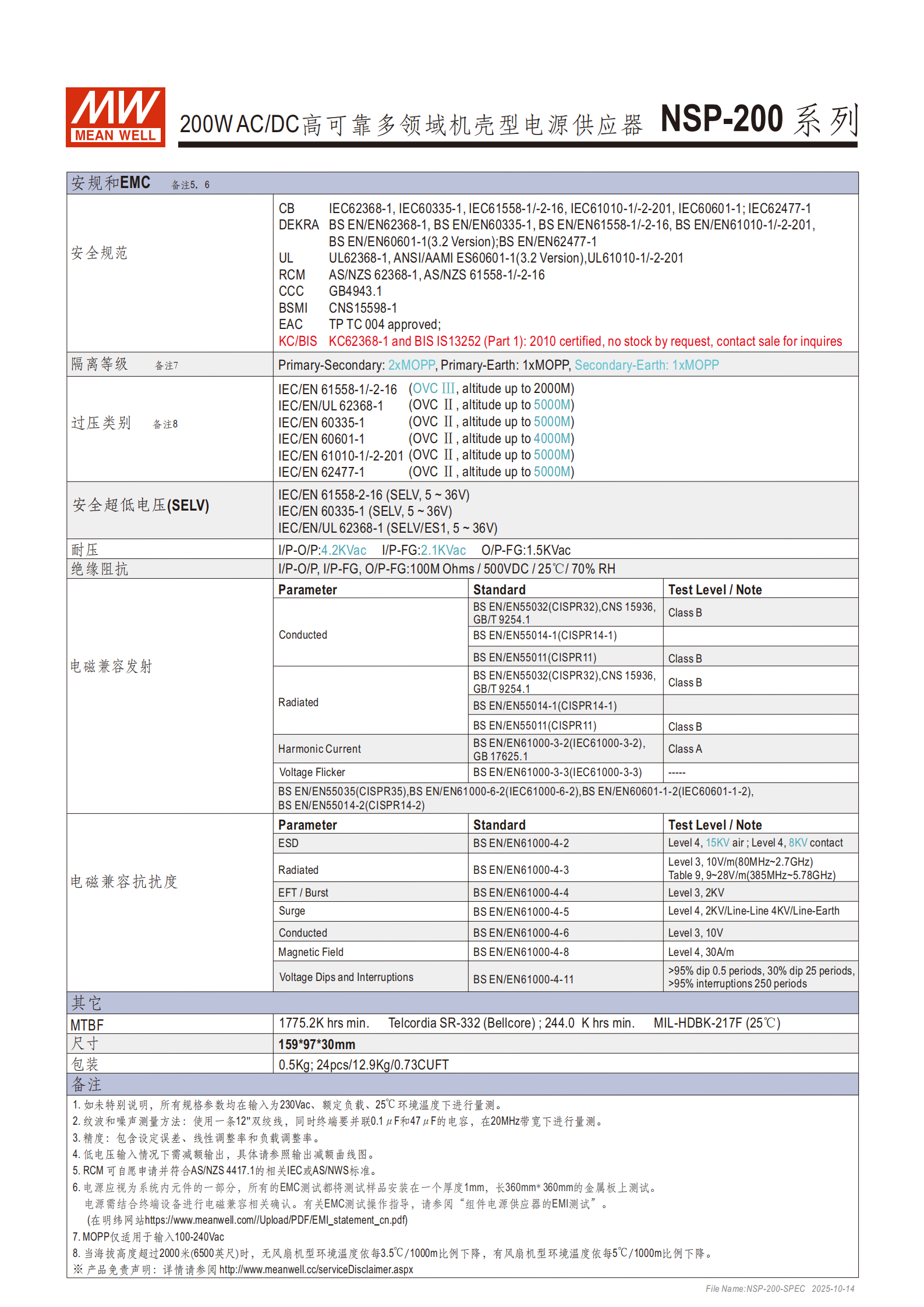

? 四、安規與EMC認證
安全標準：
IEC/EN/UL 62368-1、60601-1、60335-1、61558-1、61010-1、62477-1
CCC、BSMI、KC、BIS、RCM、EAC等EMC發射與抗擾度：
符合CISPR32、CISPR11、CISPR14、IEC61000系列等標準隔離等級：
初級-次級：2×MOPP
初級-地：1×MOPP
次級-地：1×MOPP
? 五、結構與接口
尺寸：159 × 97 × 30mm
接口：
輸入：AC/L、AC/N、FG
輸出：+Vo、-Vo、RC+、RC-、RS+、RS-、DC_OK+、DC_OK-
安裝：M3.5螺絲固定，扭矩8~10Kgf·cm
配件：控制接口線、端子蓋（可選配）
? 六、功能說明

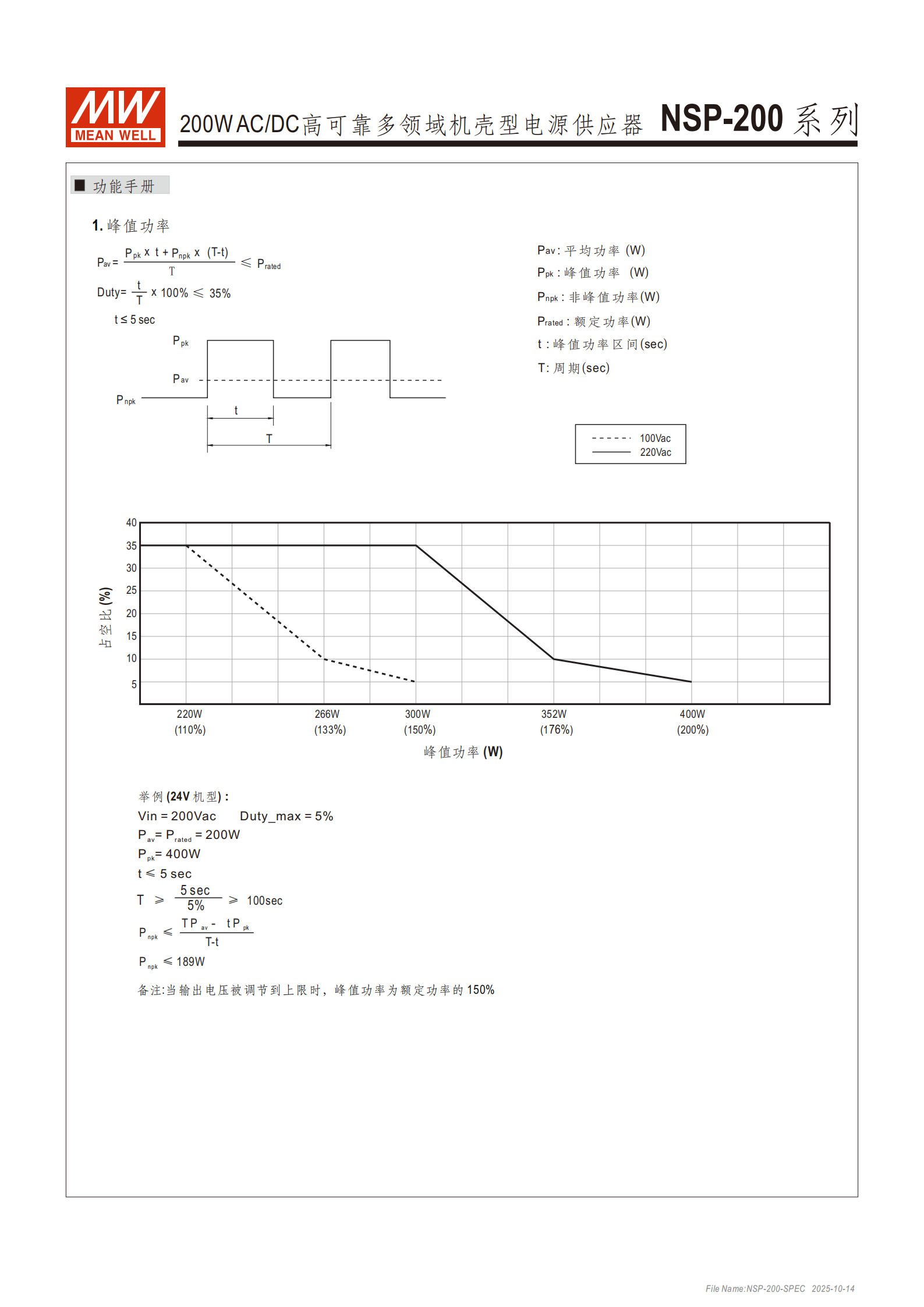

峰值功率功能：

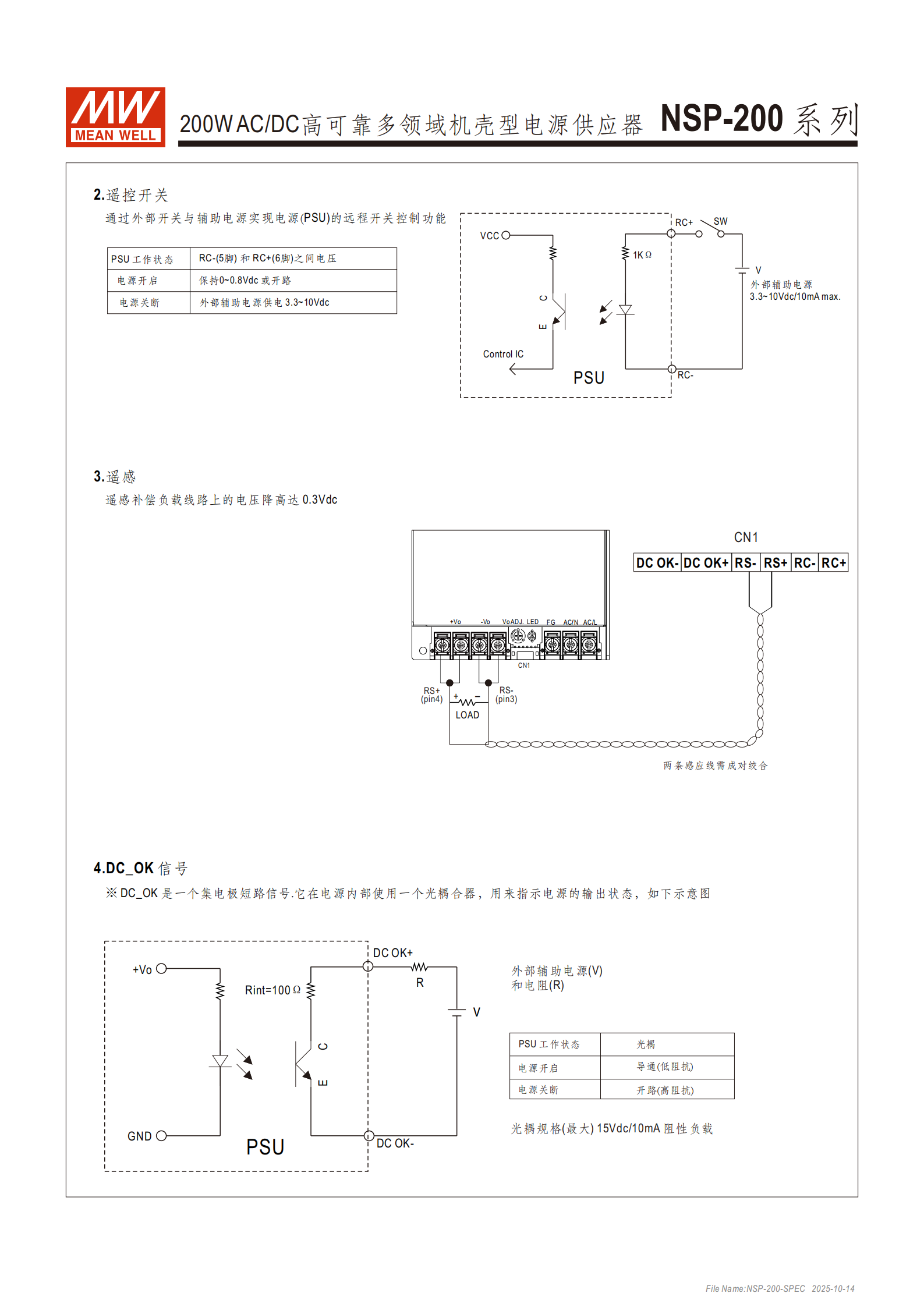

支持150%~200%峰值功率輸出，持續5秒，適用于電機啟動等瞬態負載。遙控開關功能：
通過RC+與RC-之間電壓控制電源開關（0~0.8V或開路為開啟，3.3~10V為關閉）。遙感功能：
補償負載線路電壓降高達0.3Vdc。DC_OK信號：
光耦輸出，指示電源狀態（導通表示開啟，開路表示關閉）。保護機制：
具備過壓、過流、過溫、短路保護，故障排除后自動恢復或需重啟。
? 七、適用領域
工業自動化系統
安防監控設備
醫療設備（BF級）
網絡與通信設備
家庭自動化
PoE供電設備
機電與儀器儀表
