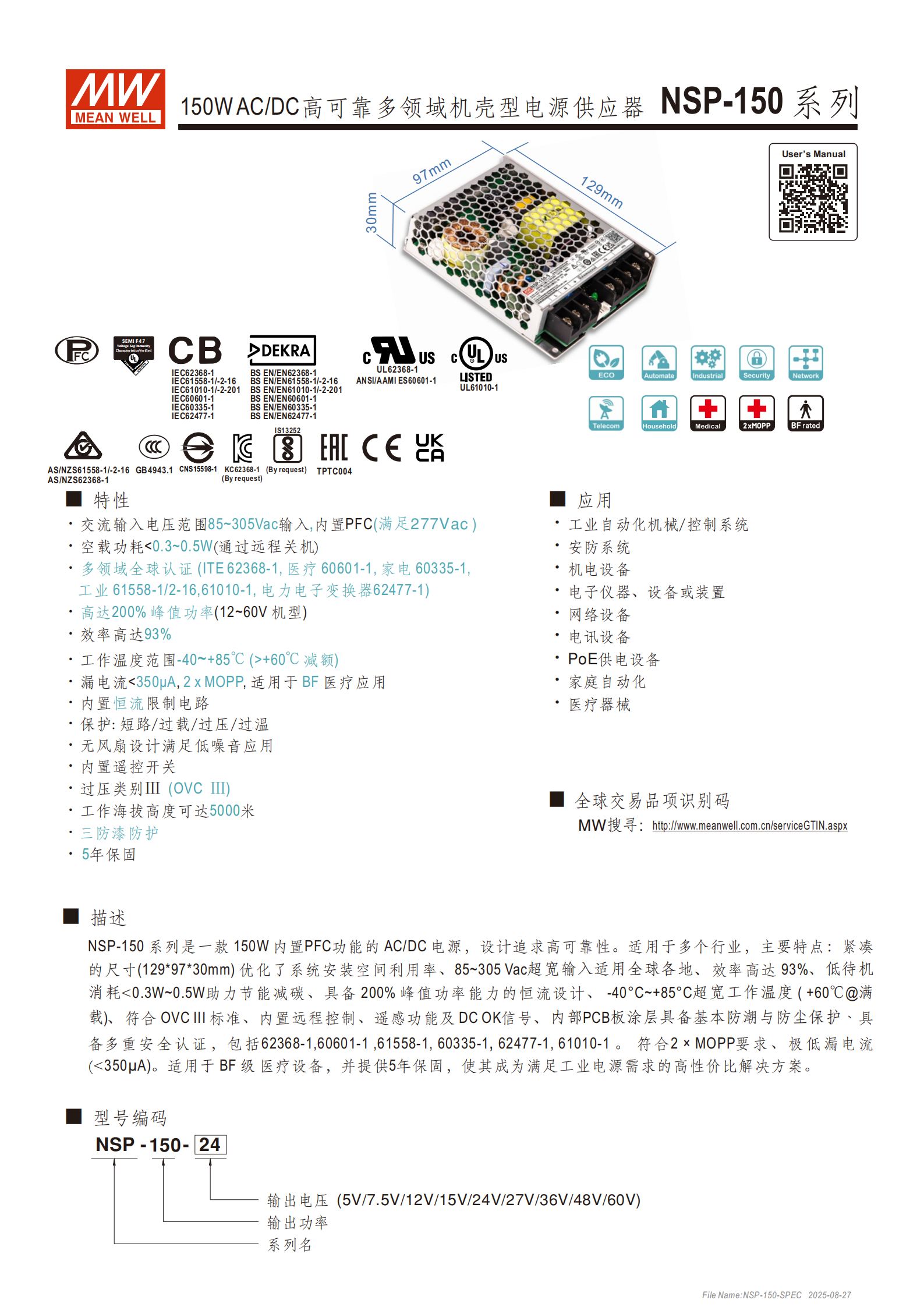

NSP-150 系列是一款150W AC/DC 機殼型電源供應器，具備85~305Vac 超寬輸入電壓范圍、高達 93% 的效率、-40~+85℃寬工作溫度、<350μA 極低漏電流及200% 峰值功率（12~60V 機型）等核心優勢，通過 ITE、醫療、工業等多領域全球安全認證（含 62368-1、60601-1 等），符合 2×MOPP 及 BF 級醫療設備要求，采用無風扇設計和三防漆防護，尺寸緊湊（1299730mm），支持遠程控制、遙感等功能，提供5 年保固，廣泛適用于工業自動化、醫療器械、網絡設備等多場景。
一、產品概述

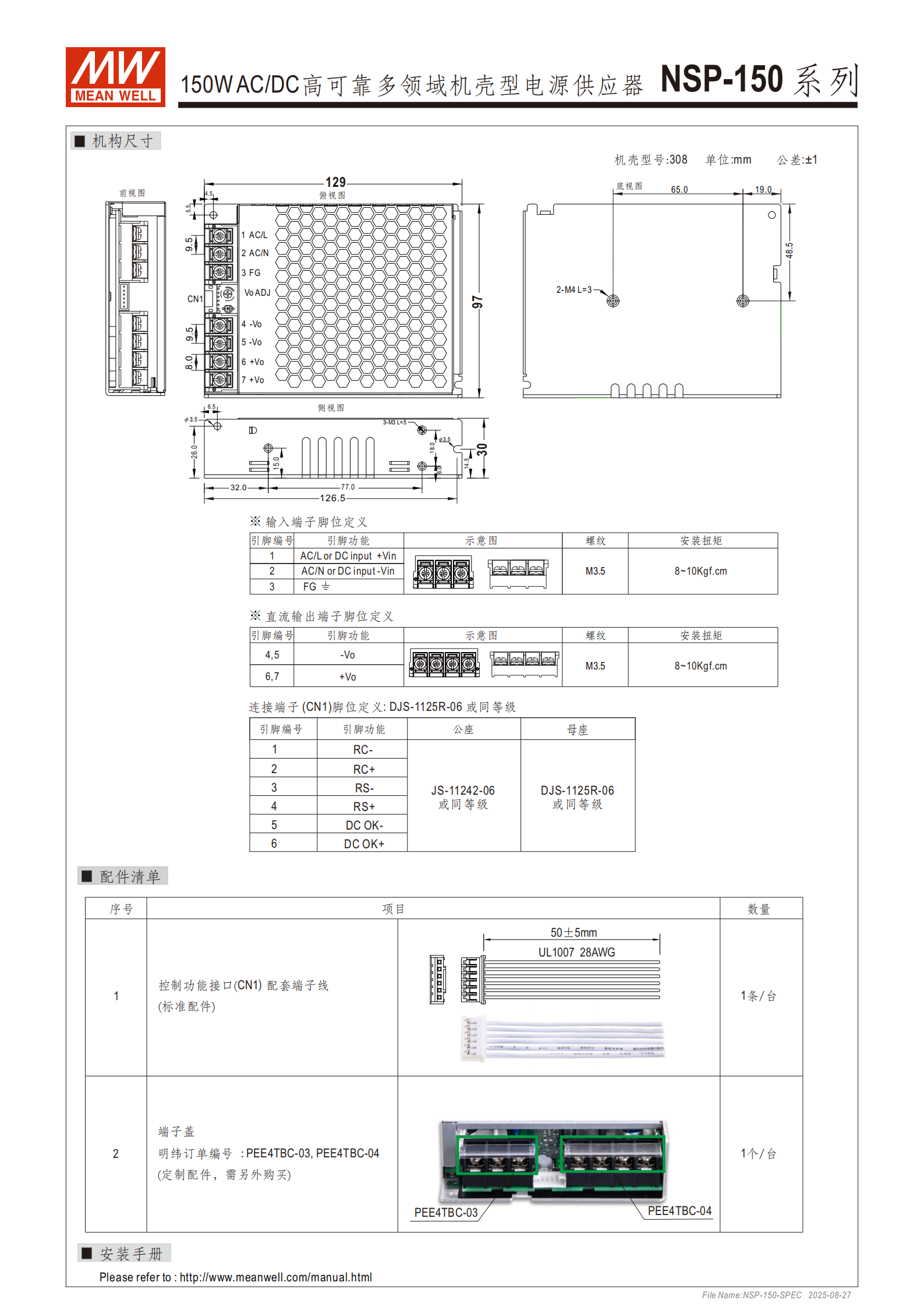

NSP-150 系列是一款150W 內置 PFC 功能的 AC/DC 高可靠多領域機殼型電源供應器，核心設計聚焦高可靠性、寬適配性和節能性，尺寸緊湊（1299730mm），優化系統安裝空間，支持全球電網適配及多行業安全標準，提供 5 年保固，是工業、醫療、電子設備等場景的高性價比電源解決方案。

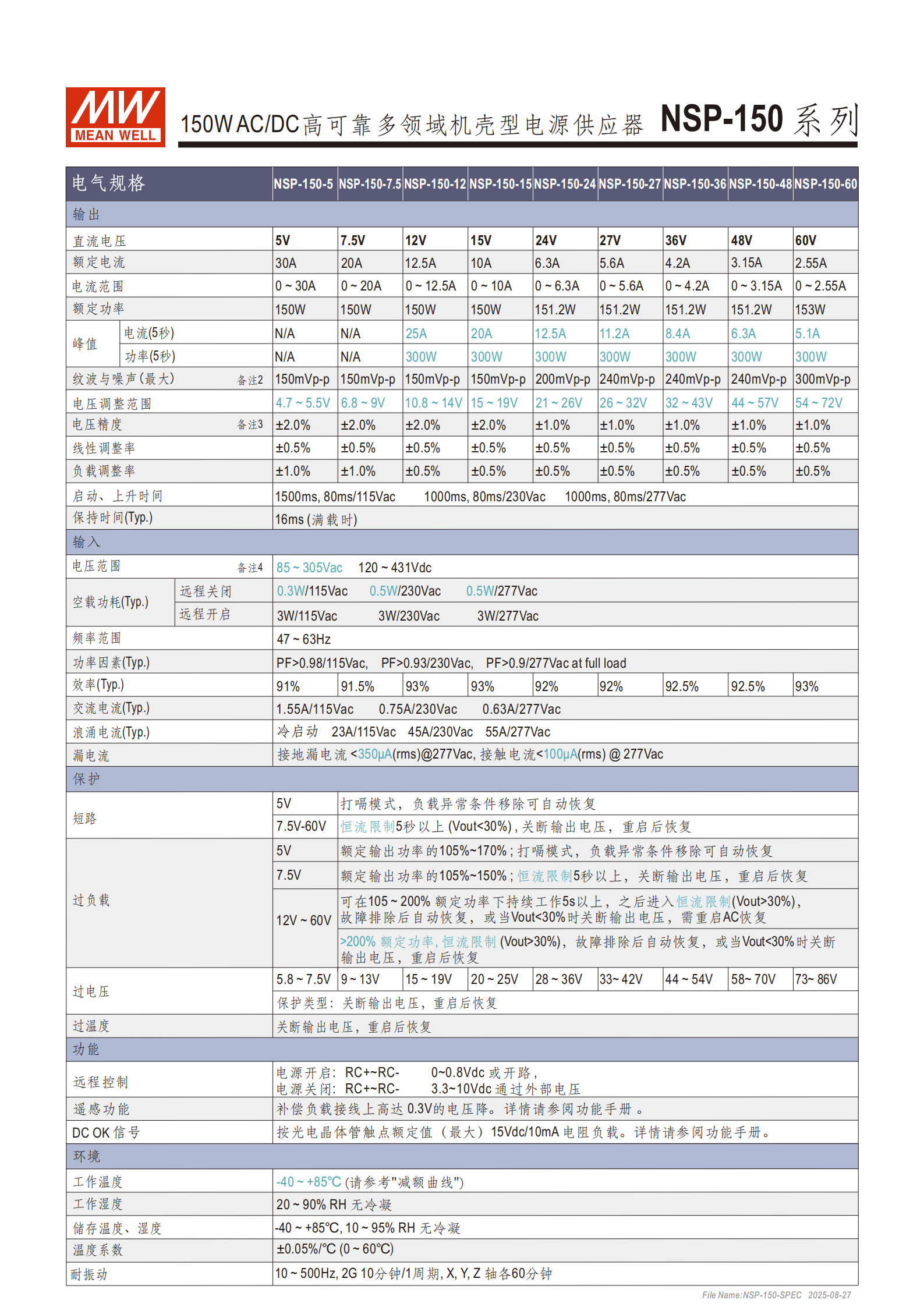

二、核心參數詳情
（1）輸入?yún)?shù)
| 參數項 | 具體規格 |
|---|---|
| 輸入電壓范圍 | AC：85~305Vac；DC：120~431Vdc |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | 滿載時：115Vac 下 PF>0.98；230Vac 下 PF>0.93；277Vac 下 PF>0.9 |
| 空載功耗 | 遠程關閉：0.3W（115Vac）/0.5W（230Vac/277Vac）；遠程開啟：3W（全電壓范圍） |
| 浪涌電流（冷啟動，Typ.） | 115Vac：23A；230Vac：45A；277Vac：55A（rms） |
（2）輸出參數
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值功率（5 秒） | 效率（Typ.） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| NSP-150-5 | 5V | 30A | 150W | N/A | 91% | 4.7~5.5V |
| NSP-150-7.5 | 7.5V | 20A | 150W | N/A | 91.5% | 6.8~9V |
| NSP-150-12 | 12V | 12.5A | 150W | 300W（25A） | 93% | 10.8~14V |
| NSP-150-15 | 15V | 10A | 150W | 300W（20A） | 93% | 15~19V |
| NSP-150-24 | 24V | 6.3A | 151.2W | 300W（12.5A） | 92% | 21~26V |
| NSP-150-27 | 27V | 5.6A | 151.2W | 300W（11.2A） | 92% | 26~32V |
| NSP-150-36 | 36V | 4.2A | 151.2W | 300W（8.4A） | 92.5% | 32~43V |
| NSP-150-48 | 48V | 3.15A | 151.2W | 300W（6.3A） | 92.5% | 44~57V |
| NSP-150-60 | 60V | 2.55A | 153W | 300W（5.1A） | 93% | 54~72V |
（3）環境與物理參數

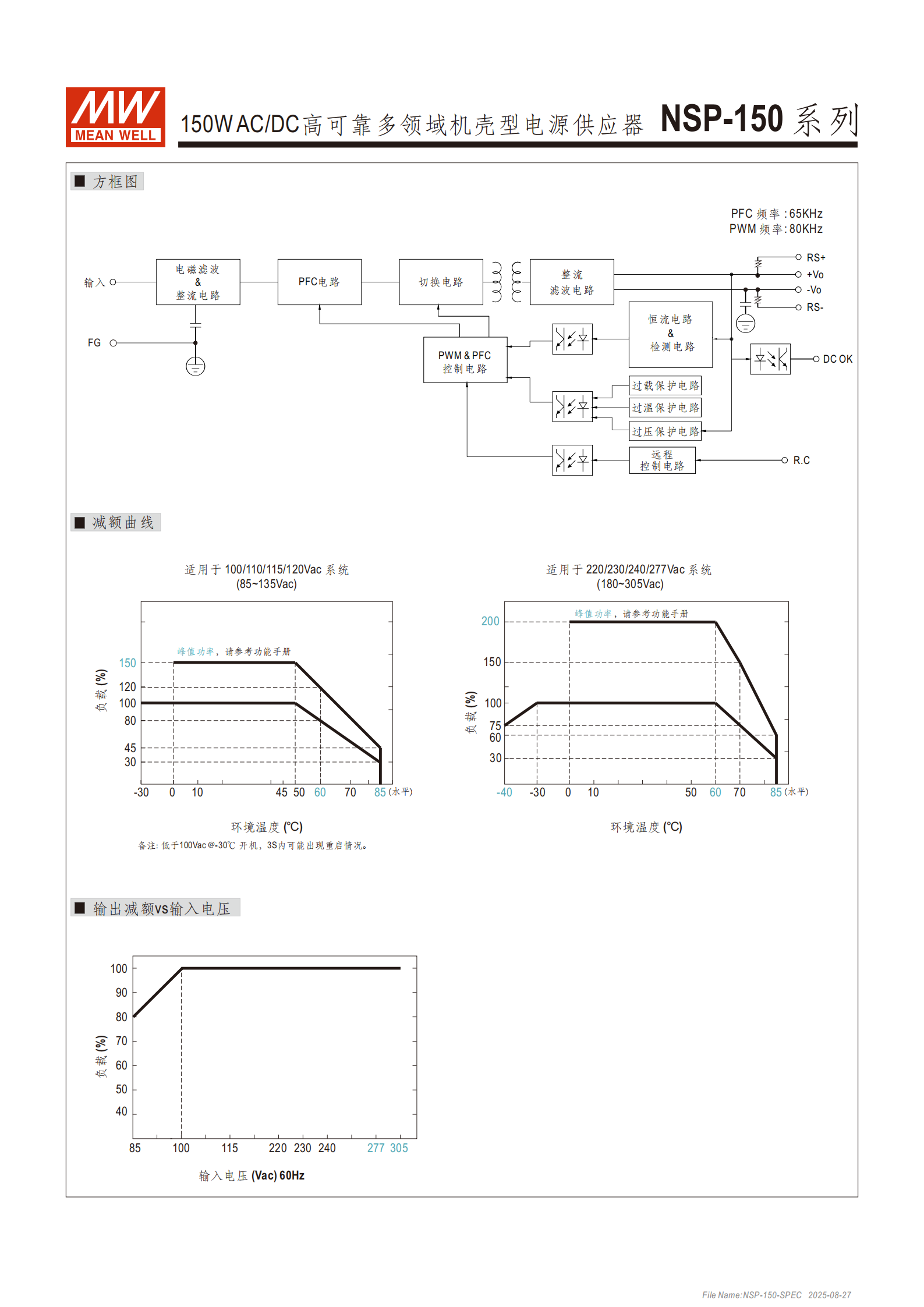

工作溫度：-40~+85℃（>60℃需減額，參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存條件：-40~+85℃，10~95% RH（無冷凝）
溫度系數：±0.05%/℃（0~60℃）
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
工作海拔：最高 5000 米
包裝規格：30pcs/13.0Kg/0.76CUFT
三、核心特性
寬適配性：85~305Vac 超寬交流輸入，兼容全球電網；多領域全球認證（ITE 62368-1、醫療 60601-1、工業 60335-1 等），適配工業、醫療、家電等場景。

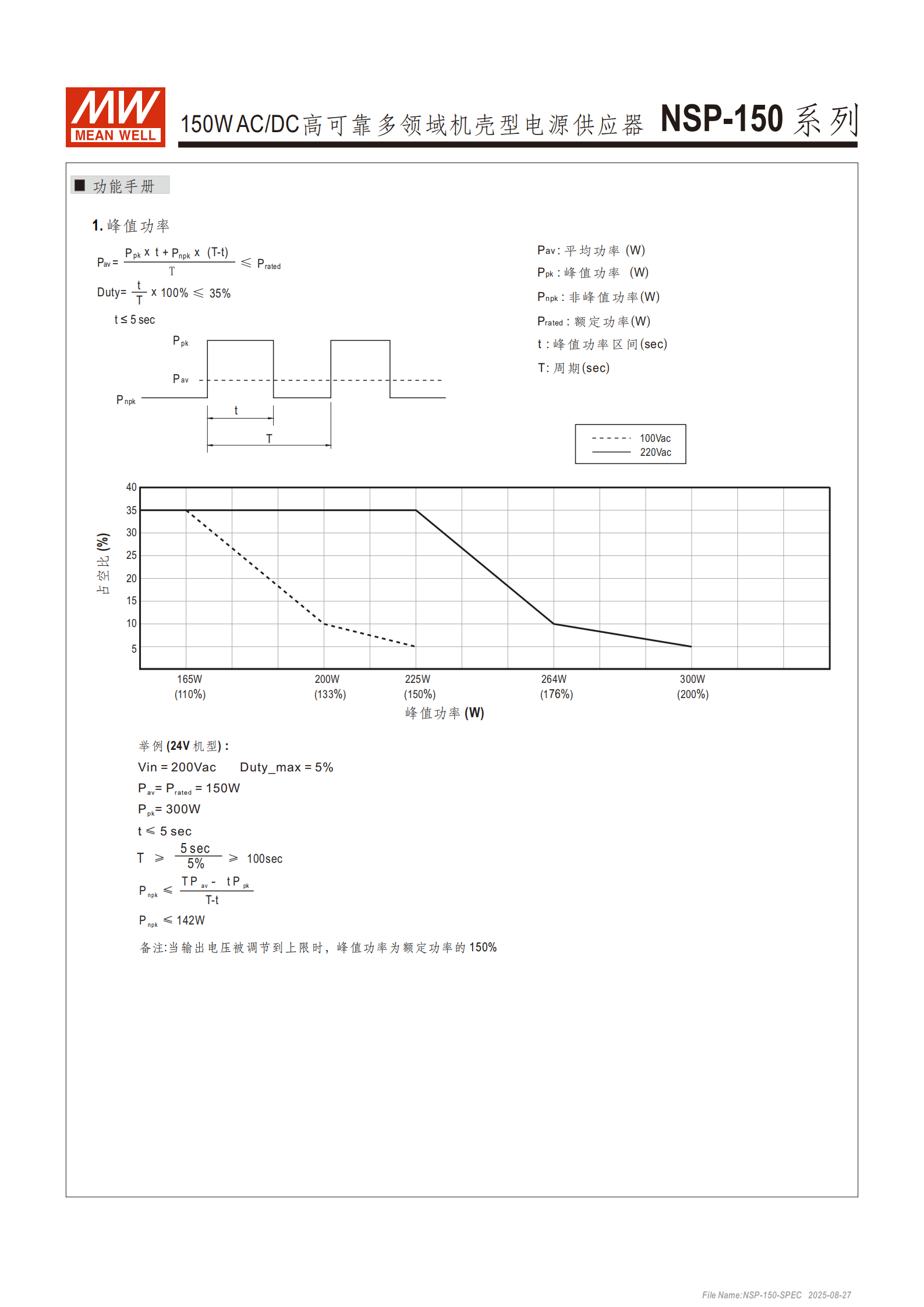

高性能：效率高達 93%，助力節能減碳；12~60V 機型支持 200% 峰值功率（300W，持續 5 秒），恒流設計滿足高負載瞬時需求。
高安全性：符合 2×MOPP 要求，漏電流 < 350μA，適用于 BF 級醫療設備；具備短路、過載、過壓、過溫四重保護；過壓類別 OVC Ⅲ，絕緣阻抗≥100MΩ（500VDC/25℃/70% RH）。
實用設計：無風扇設計，低噪音；PCB 板三防漆防護，防潮防塵；內置遠程控制、遙感（補償 0.3V 線路壓降）、DC OK 信號功能。

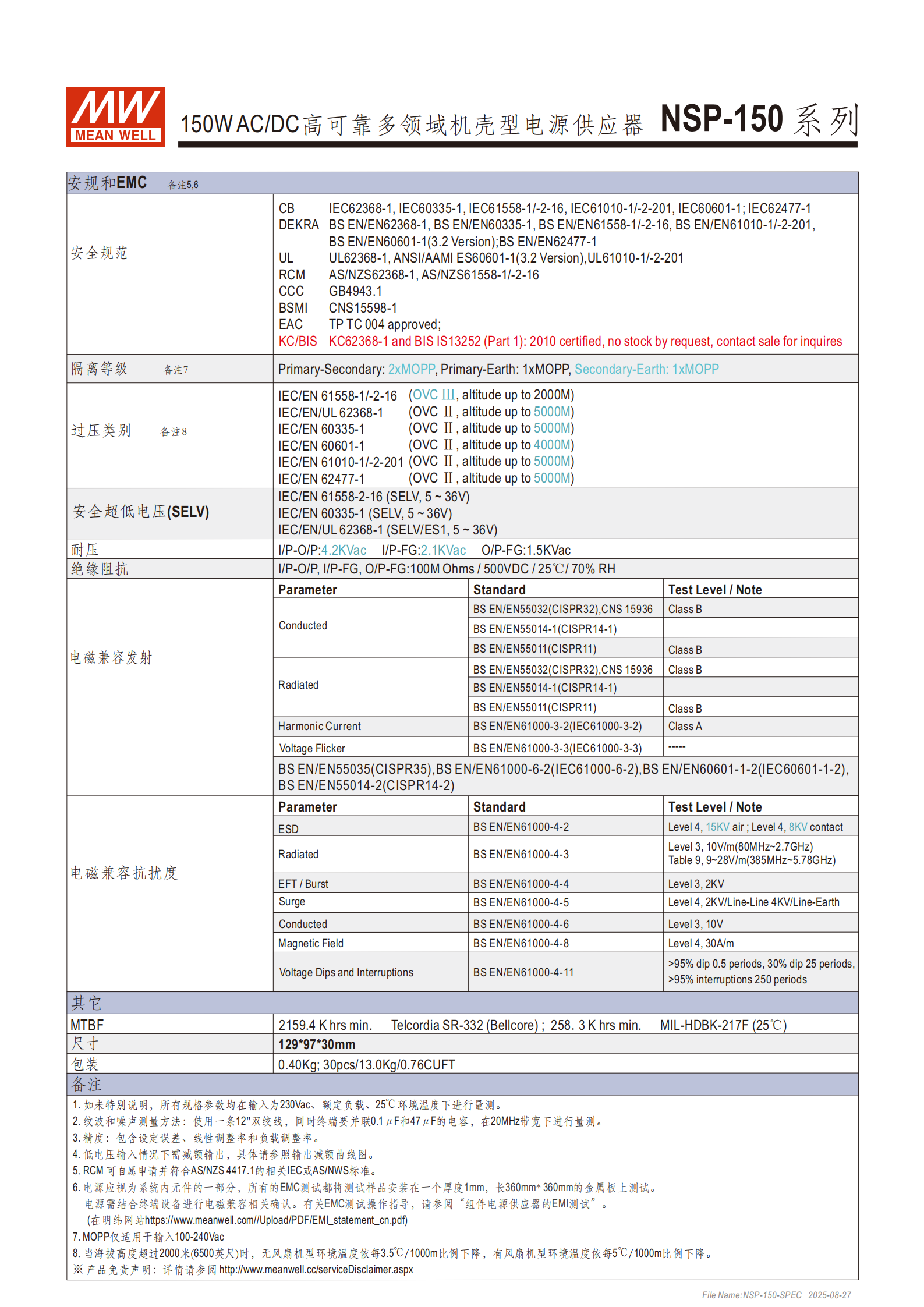

四、安全與 EMC 標準
（1）安全認證
國際標準：IEC/EN62368-1、IEC/EN60601-1（3.2 版）、IEC/EN61558-1/-2-16 等
區域標準：UL62368-1、ANSI/AAMI ES60601-1、AS/NZS62368-1、GB4943.1、CNS15598-1 等
隔離等級：Primary-Secondary 2×MOPP、Primary-Earth 1×MOPP、Secondary-Earth 1×MOPP
耐壓：I/P-O/P 4.2KVac、I/P-FG 2.1KVac、O/P-FG 1.5KVac
（2）EMC 標準
| 類別 | 標準要求 |
|---|---|
| 電磁發射 | 傳導 / 輻射：BS EN/EN55032 (CISPR32) Class B；諧波電流：BS EN/EN61000-3-2 Class A |
| 電磁抗擾度 | ESD：Level 4（空氣 15KV / 接觸 8KV）；輻射抗擾：Level 3（10V/m/80MHz~2.7GHz）；浪涌：Level 4（2KV / 線 - 線，4KV / 線 - 地） |

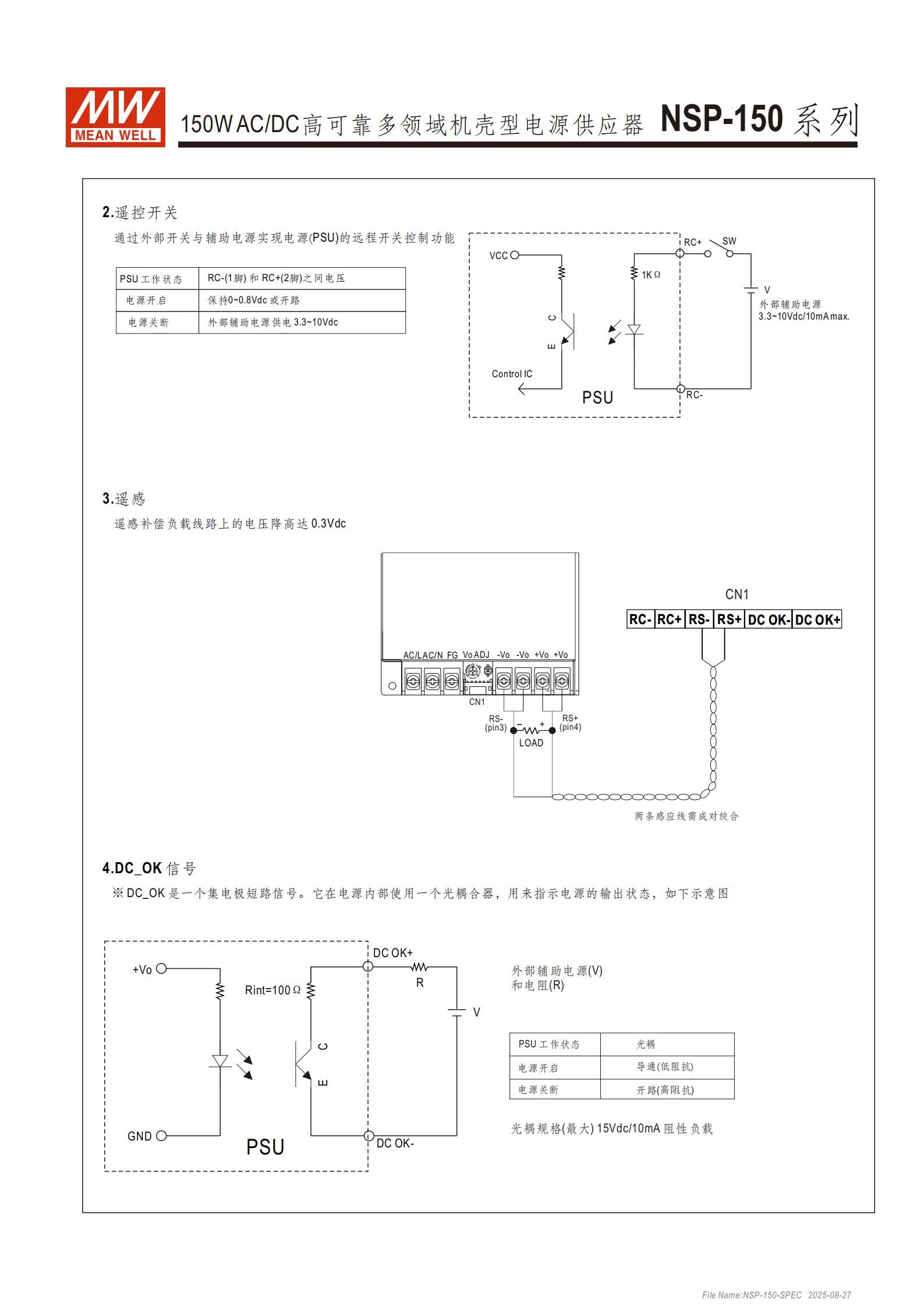

五、功能說明
遠程控制：通過 RC + 與 RC - 引腳電壓控制電源開關，0~0.8Vdc 或開路時開啟，3.3~10Vdc 時關閉。
遙感功能：通過 RS + 與 RS - 引腳成對絞合線，補償負載線路上高達 0.3V 的電壓降。
DC OK 信號：通過光耦合器指示電源狀態，電源開啟時光耦導通（低阻抗），關閉時開路（高阻抗），最大支持 15Vdc/10mA 阻性負載。
六、應用場景
工業領域：工業自動化機械、控制系統、機電設備
電子設備：電子儀器、網絡設備、電訊設備、PoE 供電設備
醫療領域：BF 級醫療器械
家居領域：家庭自動化系統
4. 關鍵問題及答案
問題 1：NSP-150 系列電源的核心適配優勢是什么？適用于哪些特殊場景？
答案：核心適配優勢體現在兩方面：一是輸入適配性，支持 85~305Vac 超寬交流輸入，兼容全球不同地區電網；二是場景適配性，通過多領域全球安全認證（含醫療 60601-1、工業 60335-1 等），符合 2×MOPP 要求及 BF 級醫療設備標準，漏電流 < 350μA。特殊場景包括 BF 級醫療器械（如小型診斷設備）、高海拔工業環境（最高 5000 米）、低噪音需求場景（無風扇設計）及需瞬時高負載的設備（12~60V 機型支持 200% 峰值功率）。
問題 2：NSP-150 系列電源的保護功能有哪些？不同保護模式的觸發條件和恢復方式是什么？
答案：具備短路、過載、過壓、過溫四重保護，具體如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 短路保護 | 輸出短路 | 5V 機型為打嗝模式，移除異常自動恢復；7.5V~60V 機型關斷輸出，重啟恢復 |
| 過載保護 | 7.5V 機型：105%~150% 額定功率（持續 5 秒以上）；12V~60V 機型：105%~200% 額定功率（持續 5 秒以上） | Vout>30% 時自動恢復；Vout<30% 時關斷輸出，需重啟 AC 恢復 |
| 過壓保護 | 輸出電壓超過設定上限（如 5V 機型 5.8~7.5V、60V 機型 73~86V） | 關斷輸出，重啟恢復 |
| 過溫保護 | 工作溫度超過安全閾值 | 關斷輸出，重啟恢復 |
問題 3：NSP-150 系列電源的遠程控制和遙感功能如何實現？有哪些關鍵參數需注意？
答案：（1）遠程控制：通過 RC+（2 腳）與 RC-（1 腳）引腳實現，電源開啟需保持 0~0.8Vdc 或開路，關閉需外部輔助電源提供 3.3~10Vdc（最大 10mA），需搭配 1KΩ 電阻連接外部輔助電源與 RC + 引腳。（2）遙感功能：通過 RS+（4 腳）與 RS-（3 腳）成對絞合感應線，補償負載線路上的電壓降，最大補償值為 0.3Vdc，需確保感應線與負載線路正確連接以保證補償精度。關鍵注意事項：外部輔助電源需控制在 3.3~10Vdc 范圍，避免超出導致功能異常；遙感線需成對絞合，減少干擾影響補償效果
