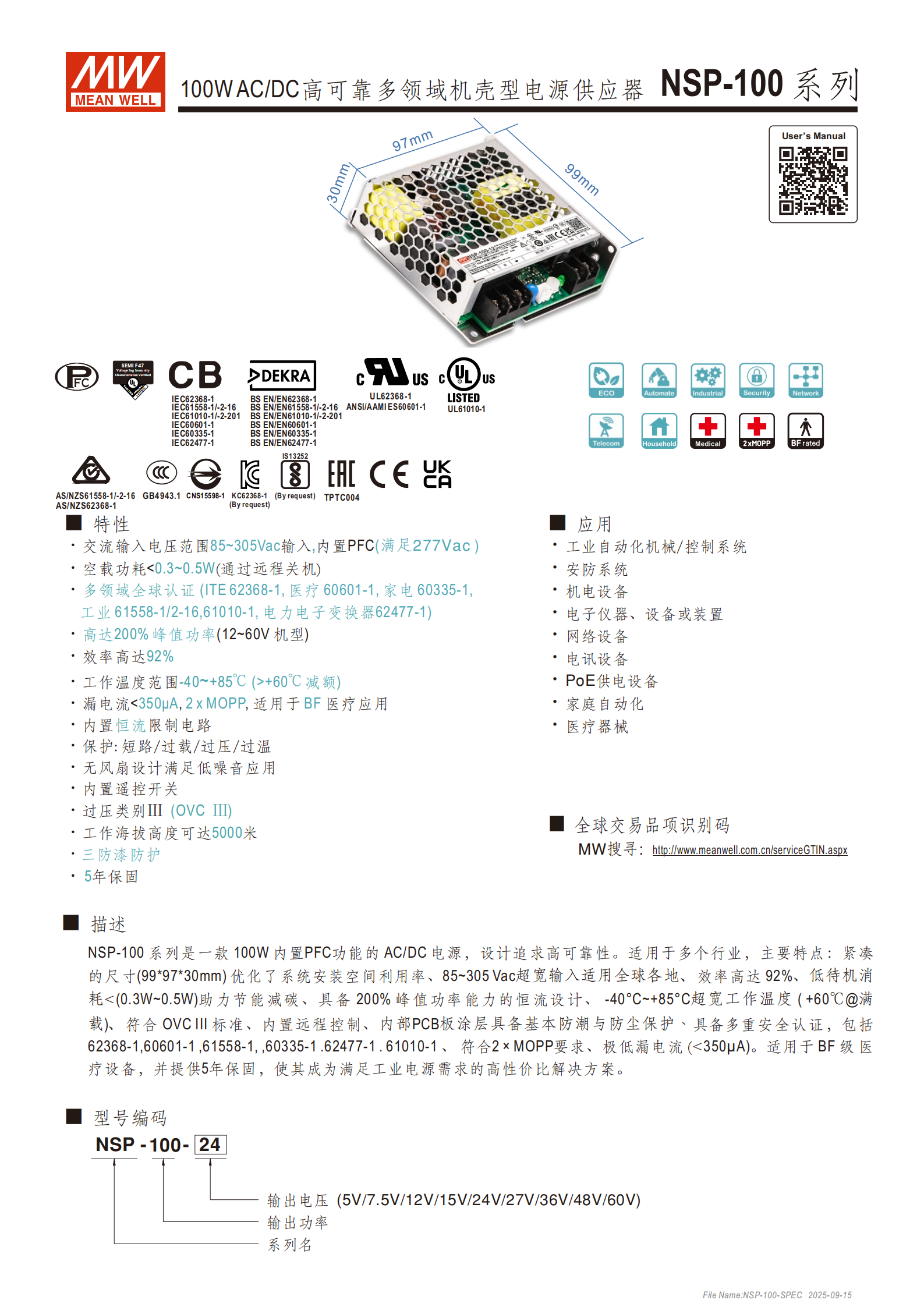

NSP-100 系列是一款主打高可靠性的 100W AC/DC 機殼型電源供應器，內置 PFC 功能，設計聚焦節能、寬適配、多場景兼容，通過全球多領域安全認證，兼具緊湊尺寸與 robust 防護設計，是工業、醫療、消費電子等領域的高性價比解決方案。
二、核心參數詳情

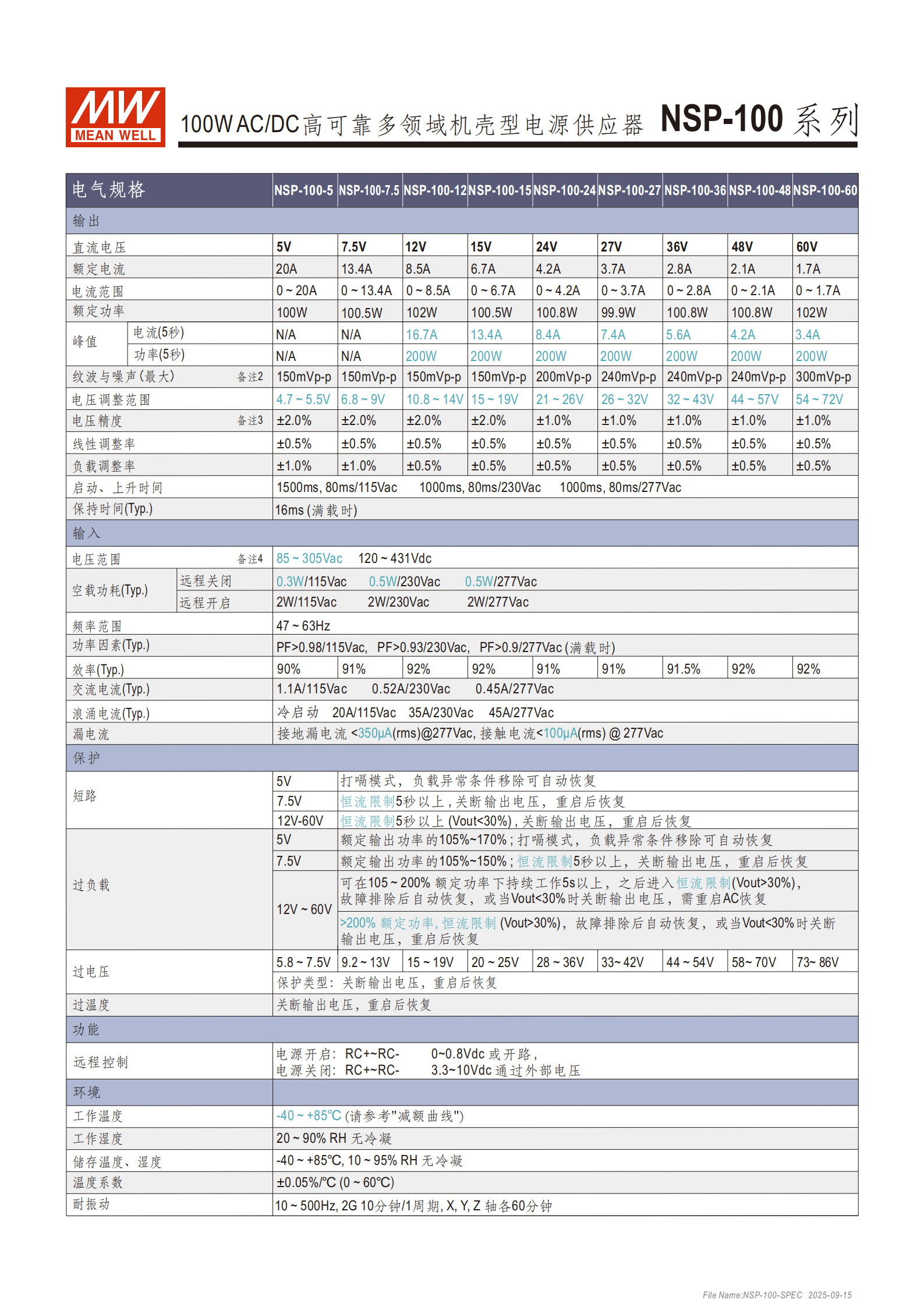

（1）輸入輸出關鍵參數表
| 規格類型 | 具體信息 |
|---|---|
| 輸入電壓范圍 | AC：85~305Vac（滿足 277Vac）；DC：120~431Vdc |
| 輸出電壓選項 | 5V、7.5V、12V、15V、24V、27V、36V、48V、60V（9 種機型） |
| 額定電流范圍 | 1.7A（60V 機型）~20A（5V 機型） |
| 額定功率 | 99.9W~102W（各機型略有差異） |
| 峰值功率 | 200W（12~60V 機型，持續 5 秒）；5V/7.5V 機型無峰值功率 |
| 效率 | 最高 92%（12V/15V/48V/60V 機型），最低 90%（5V 機型） |
| 空載功耗 | 遠程關閉：0.3W（115Vac）/0.5W（230Vac/277Vac）；遠程開啟：2W（全電壓范圍） |
| 漏電流 | 接地漏電流 < 350μA（rms@277Vac）；接觸電流 < 100μA（rms@277Vac） |
（2）環境與物理特性

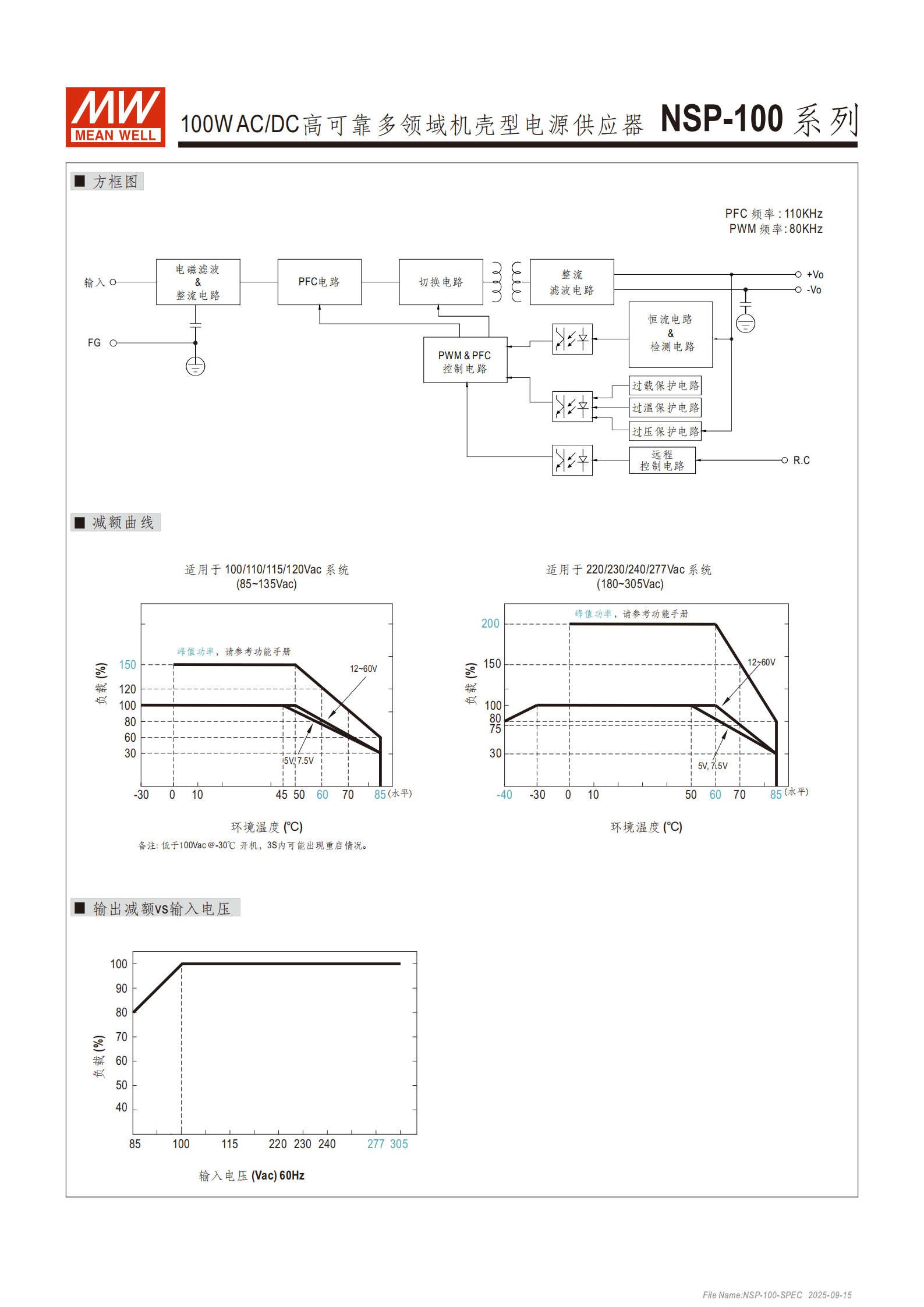

工作溫度：-40~+85℃（環境溫度 > 60℃時需按減額曲線降低負載）
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
工作濕度：20~90% RH（無冷凝）
工作海拔：5000 米（部分認證標準下海拔限制略有差異）
尺寸與重量：999730mm，0.3Kg
防護設計：無風扇（低噪音）、PCB 板三防漆防護（防潮防塵）
耐振動：10~500Hz，2G 加速度，X/Y/Z 軸各測試 60 分鐘
三、安全認證與 EMC 標準
（1）安全認證
覆蓋體系：CB、DEKRA、UL、RCM、CCC、BSMI、EAC 等
核心標準：IEC/EN/UL 62368-1、IEC 60601-1（3.2 版，2×MOPP）、IEC 60335-1、IEC 61558-1/-2-16 等
醫療適配：符合 BF 級醫療設備要求，滿足 SELV（安全超低電壓）標準（5~36V）
過壓類別：OVC III
耐壓等級：輸入 - 輸出（I/P-O/P）4.2KVac；輸出 - 機殼（O/P-FG）1.5KVac
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（500VDC、25℃、70% RH）
（2）EMC 性能
電磁發射：傳導 / 輻射均符合 EN55032（CISPR32）Class B 標準
諧波電流：符合 EN61000-3-2 Class A 標準
抗擾度：ESD（接觸 8KV / 空氣 15KV）、EFT（2KV）、Surge（線 - 線 2KV / 線 - 地 4KV）等均達 Level 3/4 標準
四、核心功能與保護
控制功能：內置遠程開關，通過 RC + 與 RC - 引腳電壓控制（0~0.8Vdc 或開路 = 開啟；3.3~10Vdc = 關閉）
保護機制：
短路保護：5V 機型為打嗝模式（自動恢復）；7.5V 機型恒流限制 5 秒后關斷（重啟恢復）；12~60V 機型打嗝模式（自動恢復）
過載保護：12~60V 機型可在 105~200% 額定功率下工作 5 秒以上，故障排除后自動恢復
過壓保護：關斷輸出電壓，需重啟恢復（過壓閾值 5.8~86V，隨機型變化）
過溫保護：關斷輸出電壓，重啟后恢復
其他功能：內置恒流限制電路、電壓調整范圍寬（如 5V 機型 4.7~5.5V，60V 機型 54~72V）
五、應用場景
工業領域：工業自動化機械、控制系統、機電設備
醫療領域：BF 級醫療器械（符合低漏電流、2×MOPP 要求）
電子通訊：網絡設備、電訊設備、PoE 供電設備
其他場景：安防系統、電子儀器、家庭自動化設備
六、包裝與配件
包裝規格：45 臺 / 箱，總重 13.9Kg，體積 0.91CUFT
標準配件：端子蓋 1 個 / 臺（明緯訂單編號 PEE4TBC-03/PEE4TBC-02，定制配件需另購）
安裝：輸入 / 輸出端子為 M3 螺紋，安裝扭矩 4~5Kgf.cm
4. 關鍵問題
問題 1：NSP-100 系列電源為何能適配醫療設備？核心醫療相關指標有哪些？
答案：適配醫療設備的核心原因是其滿足醫療領域嚴苛的安全與電氣標準，關鍵指標包括：① 符合 IEC 60601-1（3.2 版）標準，具備 2×MOPP（醫療級絕緣）防護；② 漏電流極低，接地漏電流 < 350μA（rms@277Vac）、接觸電流 < 100μA（rms@277Vac），符合 BF 級醫療設備要求；③ 屬于安全超低電壓（SELV）輸出（5~36V 機型），避免電擊風險；④ 具備過溫、過壓、短路等多重保護，保障醫療設備運行穩定性。

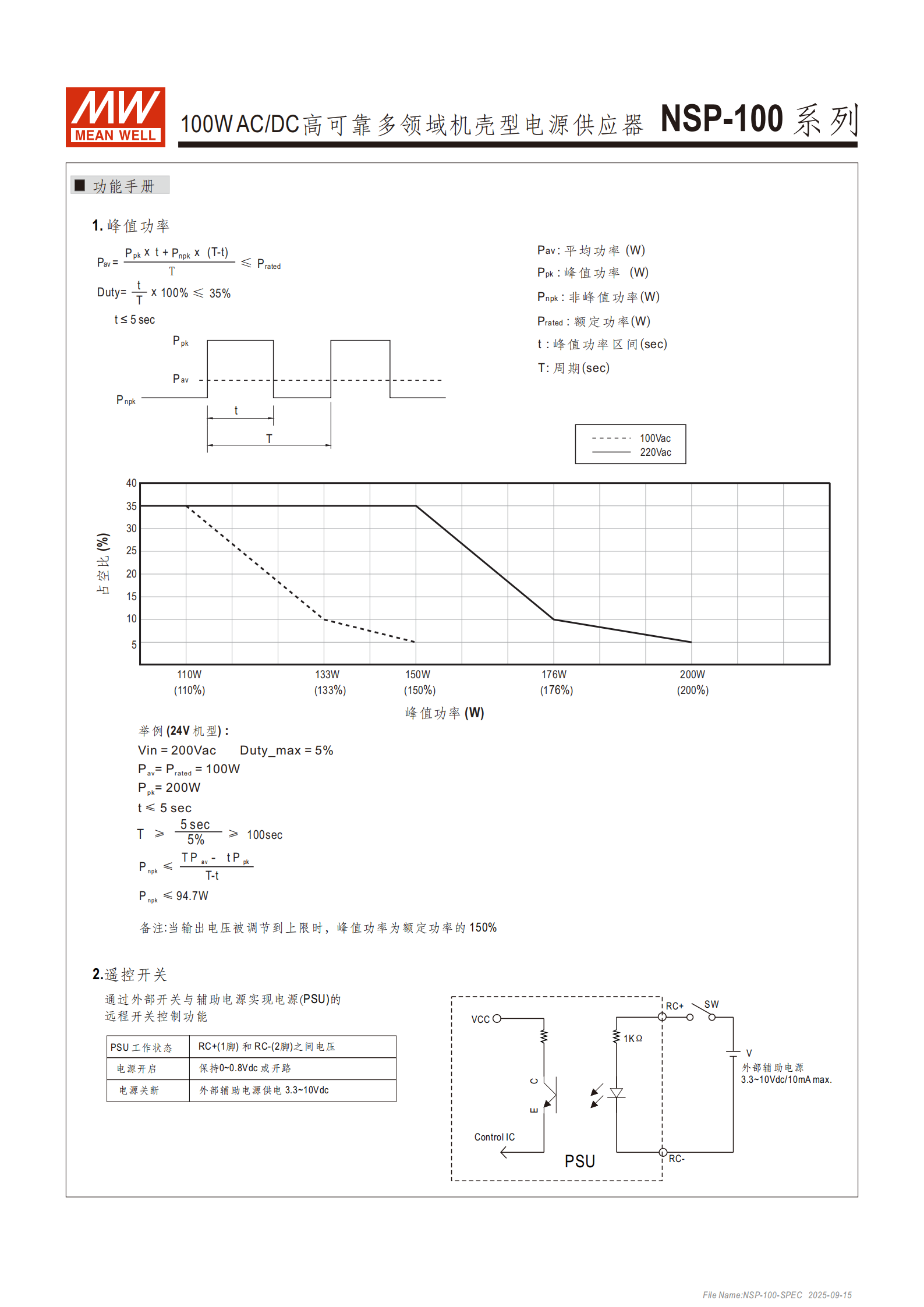

問題 2：NSP-100 系列的峰值功率特性如何？在什么場景下能發揮作用？
答案：峰值功率特性為：12~60V 機型支持 200% 峰值功率（200W），可持續工作 5 秒；5V/7.5V 機型無峰值功率。適用場景：① 電機、泵類等感性負載啟動時（啟動瞬間需超大電流）；② 短期高負載脈沖場景（如測試設備瞬時功率需求）；③ 避免因瞬間負載過高導致電源觸發保護，保障設備啟動成功率，無需為瞬時峰值配置更高功率電源，降低成本。
問題 3：NSP-100 系列的遠程控制功能如何實現？有哪些注意事項？
答案：實現方式：通過電源的 RC+（1 腳）和 RC-（2 腳）引腳控制，① 電源開啟：RC + 與 RC - 之間保持 0~0.8Vdc 電壓或開路；② 電源關閉：通過外部輔助電源向兩引腳提供 3.3~10Vdc 電壓（最大 10mA 電流）。注意事項：① 外部輔助電源需滿足 3.3~10Vdc 電壓范圍，避免過流損壞引腳；② 遠程控制時需確保接線牢固，避免電壓波動導致誤觸發；③ 關閉狀態下空載功耗低至 0.3~0.5W，適合節能需求高的場景。
