NSP-75 系列是一款 75W AC/DC 高可靠多領域機殼型電源供應器，內置 PFC 功能，輸入電壓范圍 85~305Vac（兼容 120~431Vdc），效率高達 92%，空載功耗低至 0.3~0.5W（遠程關閉時），具備 200% 峰值功率（12~60V 機型）、恒流限制電路及短路 / 過載 / 過壓 / 過溫多重保護，工作溫度范圍 - 40~+85℃（>60℃需減額），符合 2×MOPP 要求且漏電流 < 350μA，適用于 BF 級醫療設備等多領域，通過全球多項安全認證，尺寸緊湊（999730mm），提供 5 年保固，是高性價比的電源解決方案。
一、產品概述
核心定位：75W AC/DC 高可靠多領域機殼型電源供應器，主打高可靠性與多場景適配，內置 PFC 功能，優化系統安裝空間與節能需求。
關鍵優勢：
寬輸入范圍（85~305Vac/120~431Vdc），適配全球電網；
高轉換效率（最高 92%），低空載功耗（遠程關閉時 0.3~0.5W），助力節能；
200% 峰值功率（12~60V 機型，持續 5 秒），恒流設計適配高瞬時負載；
超寬工作溫度（-40~+85℃），>60℃時需按減額曲線調整負載；
多重安全防護與全球認證，兼容醫療、工業、家電等多領域。

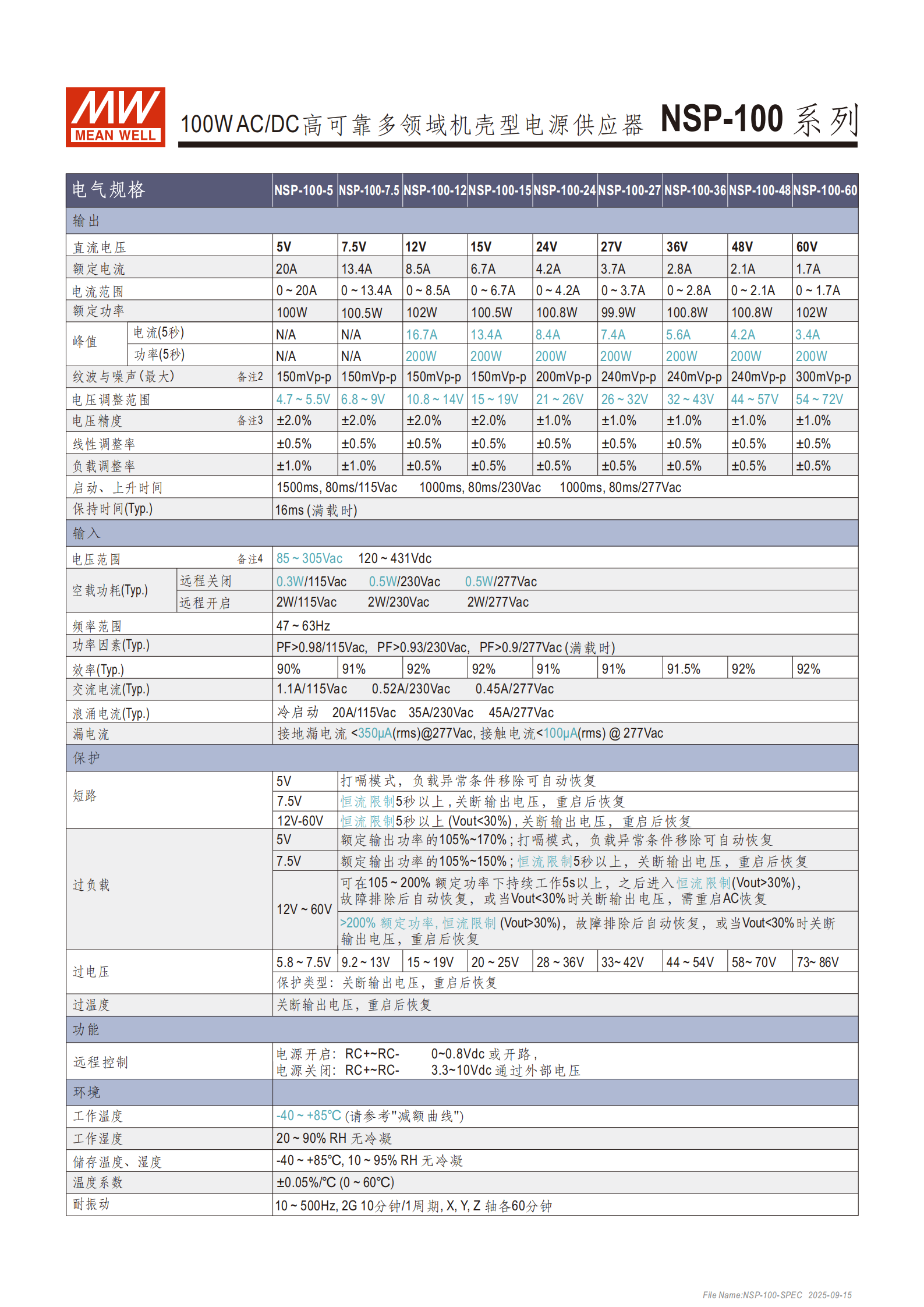

二、核心電氣規格
（1）輸入?yún)?shù)
| 參數名稱 | 具體規格 |
|---|---|
| 輸入電壓范圍 | 交流 85~305Vac（滿足 277Vac），直流 120~431Vdc |
| 頻率范圍 | 47~63Hz |
| 功率因素（滿載） | PF>0.98（115Vac）、PF>0.93（230Vac）、PF>0.9（277Vac） |
| 空載功耗 | 遠程關閉：0.3W（115Vac）、0.5W（230Vac/277Vac）；遠程開啟：2W（全電壓范圍） |
| 浪涌電流（冷啟動） | 20A（115Vac）、35A（230Vac）、45A（277Vac） |
| 漏電流 | 接地漏電流 < 350μA（rms@277Vac），接觸電流 < 100μA（rms@277Vac） |
（2）輸出參數（各型號核心數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流（5 秒） | 峰值功率（5 秒） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| NSP-75-5 | 5V | 15A | 75W | N/A | N/A | 4.7~5.5V |
| NSP-75-12 | 12V | 6.3A | 75.6W | 12.5A | 150W | 10.8~14V |
| NSP-75-15 | 15V | 5A | 75W | 10A | 150W | 15~19V |
| NSP-75-24 | 24V | 3.2A | 76.8W | 6.3A | 150W | 21~26V |
| NSP-75-27 | 27V | 2.8A | 75.6W | 5.6A | 150W | 26~32V |
| NSP-75-36 | 36V | 2.1A | 75.6W | 4.2A | 150W | 32~43V |
| NSP-75-48 | 48V | 1.6A | 76.8W | 3.2A | 150W | 44~57V |
| NSP-75-60 | 60V | 1.3A | 78W | 2.5A | 150W | 54~72V |
（3）保護功能
| 保護類型 | 觸發條件與恢復方式 |
|---|---|
| 短路保護 | 5V 機型：恒流限制（Vout<30%），5 秒后關斷，重啟恢復；12~60V 機型：打嗝模式，移除異常自動恢復 |
| 過載保護 | 5V 機型：105%~170% 額定功率，打嗝模式自動恢復；12~60V 機型：105%~200% 額定功率，故障排除恢復或 5 秒后關斷（Vout<30%），重啟恢復；>200% 額定功率，恒流限制或關斷重啟恢復 |
| 過壓保護 | 保護電壓 5.8~86V（因型號而異），關斷輸出，重啟恢復 |
| 過溫保護 | 關斷輸出電壓，重啟后恢復 |
三、環境與物理特性
工作環境：
溫度：-40~+85℃（需參考減額曲線，>60℃滿載運行需減額）；
濕度：20~90% RH，無冷凝；
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）；
工作海拔：最高 5000 米；
耐振動：10~500Hz，2G 加速度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
物理特性：
尺寸：999730mm（緊湊設計）；
防護：PCB 板涂三防漆，具備基本防潮、防塵保護；
重量：0.3Kg。

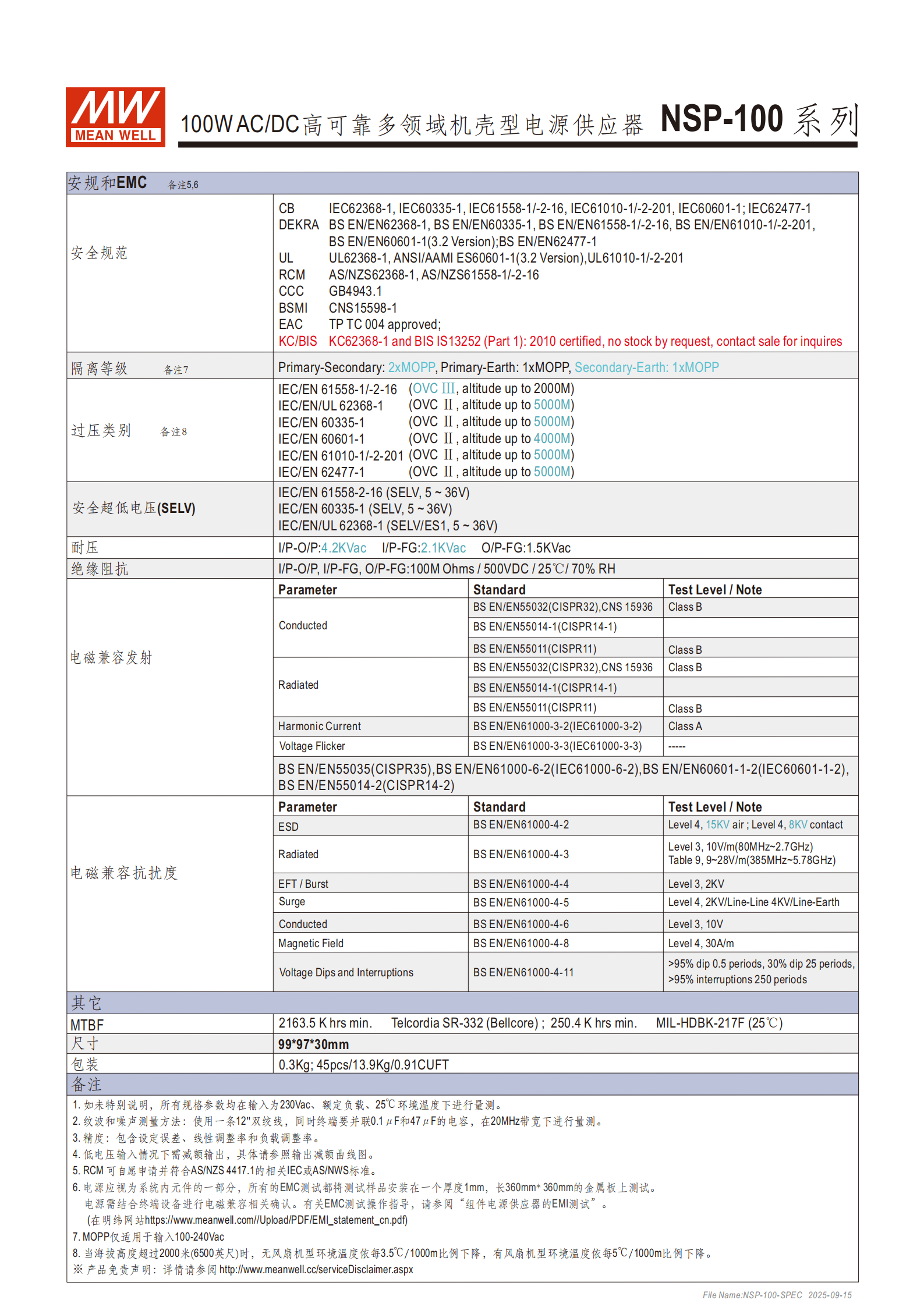

四、安規認證與合規性
核心認證：涵蓋 IEC62368-1、IEC60601-1（醫療）、IEC60335-1（家電）、IEC61558-1/-2-16 等多項全球標準，包括 CB、UL、DEKRA、CCC、BSMI 等認證標識。
醫療合規：符合 2×MOPP 要求，漏電流 < 350μA，適用于 BF 級醫療設備。
EMC 標準：滿足 BS EN/EN55032（CISPR32）、BS EN/EN61000 系列等電磁兼容標準，需結合終端設備進行最終 EMC 確認。
五、功能與應用
特殊功能：
遠程控制：通過 RC + 與 RC - 引腳實現（0~0.8Vdc 或開路開啟，3.3~10Vdc 關閉）；
恒流限制電路：適配特定負載需求。
應用領域：工業自動化機械 / 控制系統、安防系統、機電設備、電子儀器、網絡設備、電訊設備、PoE 供電設備、家庭自動化、醫療器械等。

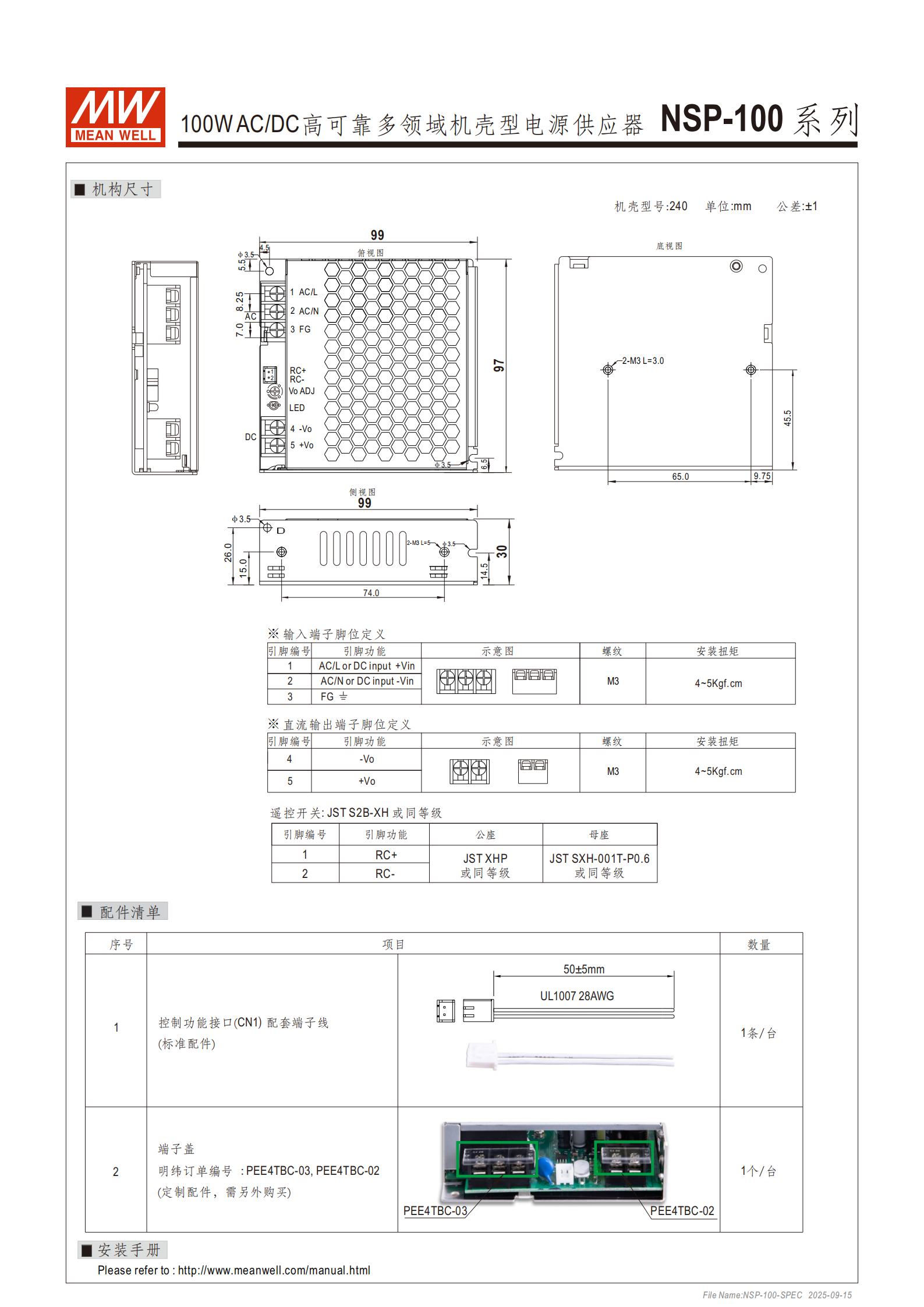

六、機構與配件
端子定義：
輸入端子（3 引腳）：1 腳 AC/L 或 DC+Vin、2 腳 AC/N 或 DC-Vin、3 腳 FG（接地），螺紋 M3，安裝扭矩 4~5Kgf.cm；
輸出端子（2 引腳）：4 腳 - Vo、5 腳 + Vo，螺紋 M3，安裝扭矩 4~5Kgf.cm；
遙控開關：JST S2B-XH 或同等級接口，1 腳 RC+、2 腳 RC-。
配件：端子蓋（明緯訂單編號 PEE4TBC-03/PEE4TBC-02），1 個 / 臺，需另外購買。
4. 關鍵問題
問題 1：NSP-75 系列電源的核心適配場景及關鍵合規優勢是什么？
答案：核心適配場景包括工業自動化、醫療設備、安防系統、電子儀器、網絡電訊設備等多領域，尤其適用于 BF 級醫療設備。關鍵合規優勢：一是通過全球多項安全認證（如 IEC62368-1、IEC60601-1、IEC60335-1 等），適配不同地區行業標準；二是滿足醫療領域 2×MOPP 要求，漏電流 < 350μA，符合高安全等級需求；三是過壓類別達 OVC III，工作海拔最高 5000 米，環境適應性強。
問題 2：NSP-75 系列各型號的峰值功率能力及適用條件是什么？
答案：峰值功率能力為額定功率的 200%（僅 12~60V 機型具備，5V 機型無峰值功率功能），單峰值持續時間最長 5 秒，峰值功率統一為 150W。適用條件：① 峰值功率占空比≤35%（周期 T 需滿足 T>100 秒）；② 當輸出電壓調節到上限時，峰值功率會降至額定功率的 150%；③ 需在額定輸入電壓范圍（85~305Vac/120~431Vdc）及正常工作溫度（-40~+85℃，>60℃需減額）下使用。
問題 3：NSP-75 系列電源的遠程控制功能如何實現？有哪些關鍵參數需注意？
答案：實現方式：通過電源的遙控開關接口（JST S2B-XH 或同等級）進行控制，接口包含 RC+（1 腳）和 RC-（2 腳）兩個引腳，需搭配外部輔助電源使用。關鍵參數：① 電源開啟條件：RC + 與 RC - 之間電壓為 0~0.8Vdc 或開路；② 電源關閉條件：RC + 與 RC - 之間接入 3.3~10Vdc 的外部輔助電源；③ 外部輔助電源限制：最大電流 10mA；④ 遙控開關接口公座為 JST XHP 或同等級，母座為 JST SXH-001T-P0.6 或同等級，需匹配接口規格。
