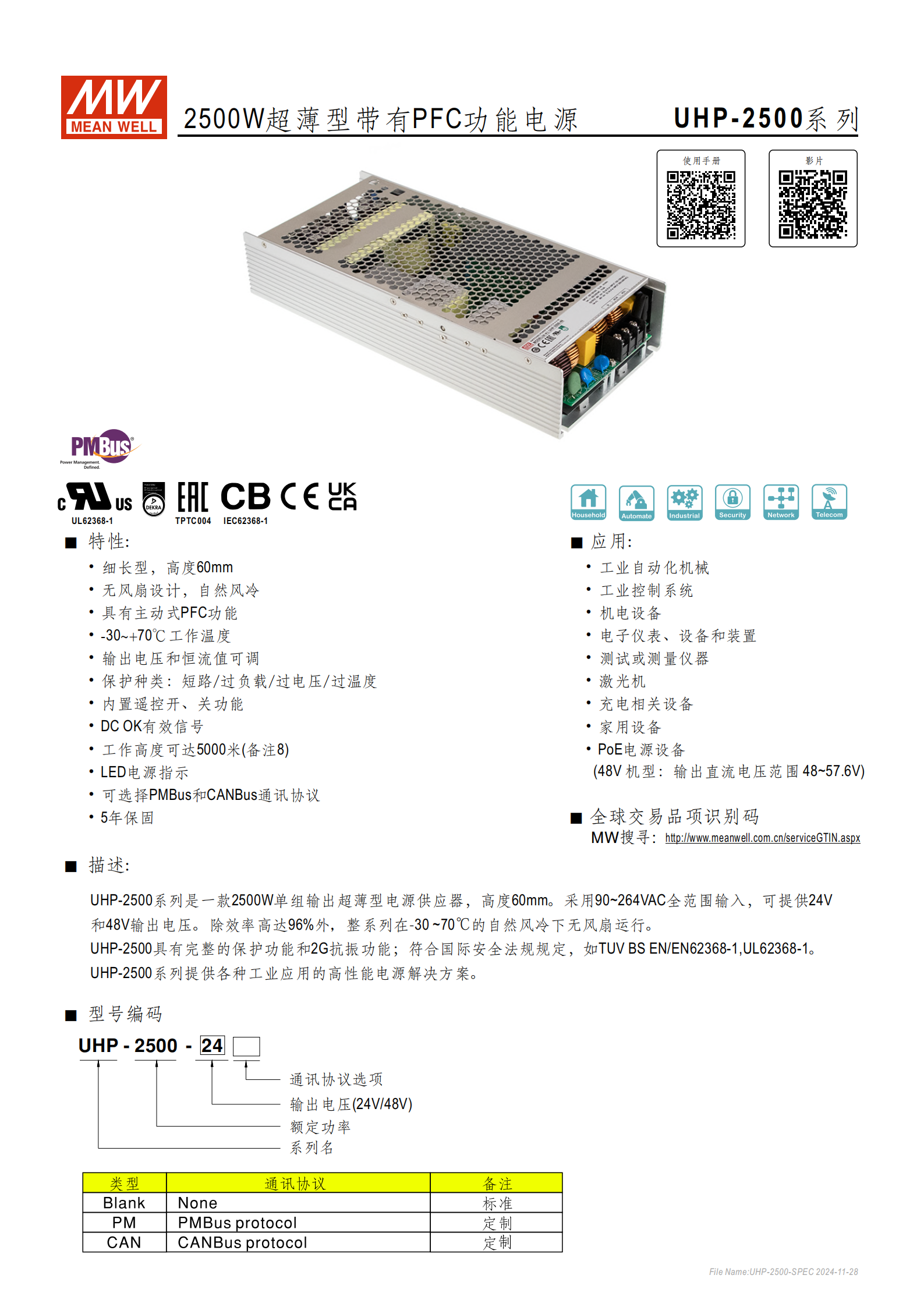

產品系列：UHP-2500 系列
產品類型：2500W 超薄型（高度60mm）單組輸出，帶 PFC 功能，適用于工業自動化、激光、充電設備等
?? 主要功能與特性
超薄設計：高度 60mm
無風扇設計：自然風冷，2500W 全功率輸出
內置主動 PFC：功率因數高（PF≥0.95/230VAC, ≥0.99/115VAC）
多輸出電壓：24V, 36V, 48V
電壓與電流可調：
輸出電壓可調（50%–120%）
輸出電流可調（20%–100%）
保護功能：短路、過載、過壓、過溫（恒流限制 5 秒后關斷）
遙控開關：支持外部控制（短路開啟，開路關閉）
DC OK 信號：TTL 電平輸出
輔助電源：12V@0.4A
通訊協議可選：
PMBus（Rev.1.1，100KHz）
CANBus（定制選項）
工作海拔：可達 5000 米（需降額）
5 年保固
?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| UHP-2500-24 | 24V | 104.2A | 2500.8W | 300mVp-p | 95% |
| UHP-2500-36 | 36V | 69.4A | 2498.4W | 360mVp-p | 95.5% |
| UHP-2500-48 | 48V | 52.1A | 2500.8W | 480mVp-p | 96% |
?? 環境與安規
工作溫度：-30℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH，無冷凝
工作濕度：20–90% RH，無冷凝
海拔影響：超過 2000 米每 1000 米降額 3.5℃（無風扇機型）
絕緣耐壓：
I/P – O/P：3.75KVAC
I/P – FG：2KVAC
O/P – FG：1.25KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
493.9K 小時（Telcordia SR-332）
48.9K 小時（MIL-HDBK-217F, 25℃）
?? 機構尺寸與安裝
尺寸：310 × 140 × 60 mm (L × W × H)
重量：3.5 kg
包裝：4臺/箱，15kg/箱，1.76 CUFT
安裝方式（可選）：
外加鋁板 + 自然風冷（建議鋁板尺寸未明確）
水冷板（需聯系明緯技術支持）
強制風冷（45 CFM 風扇）
散熱要求：
表面需光滑或涂散熱油
安裝位置居中
導熱硅脂厚度 ≤0.3mm，導熱系數 ≥4W/mK
?? 接口與引腳
交流輸入端子（TB1）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1 | ACL | DECA136 | 13 kgf-cm |
| 2 | ACM | - | - |
直流輸出端子（TB2, TB3）
| 端子 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| TB2 | +V | (MW) | 8 kgf-cm |
| TB3 | -V | Hs147 | - |

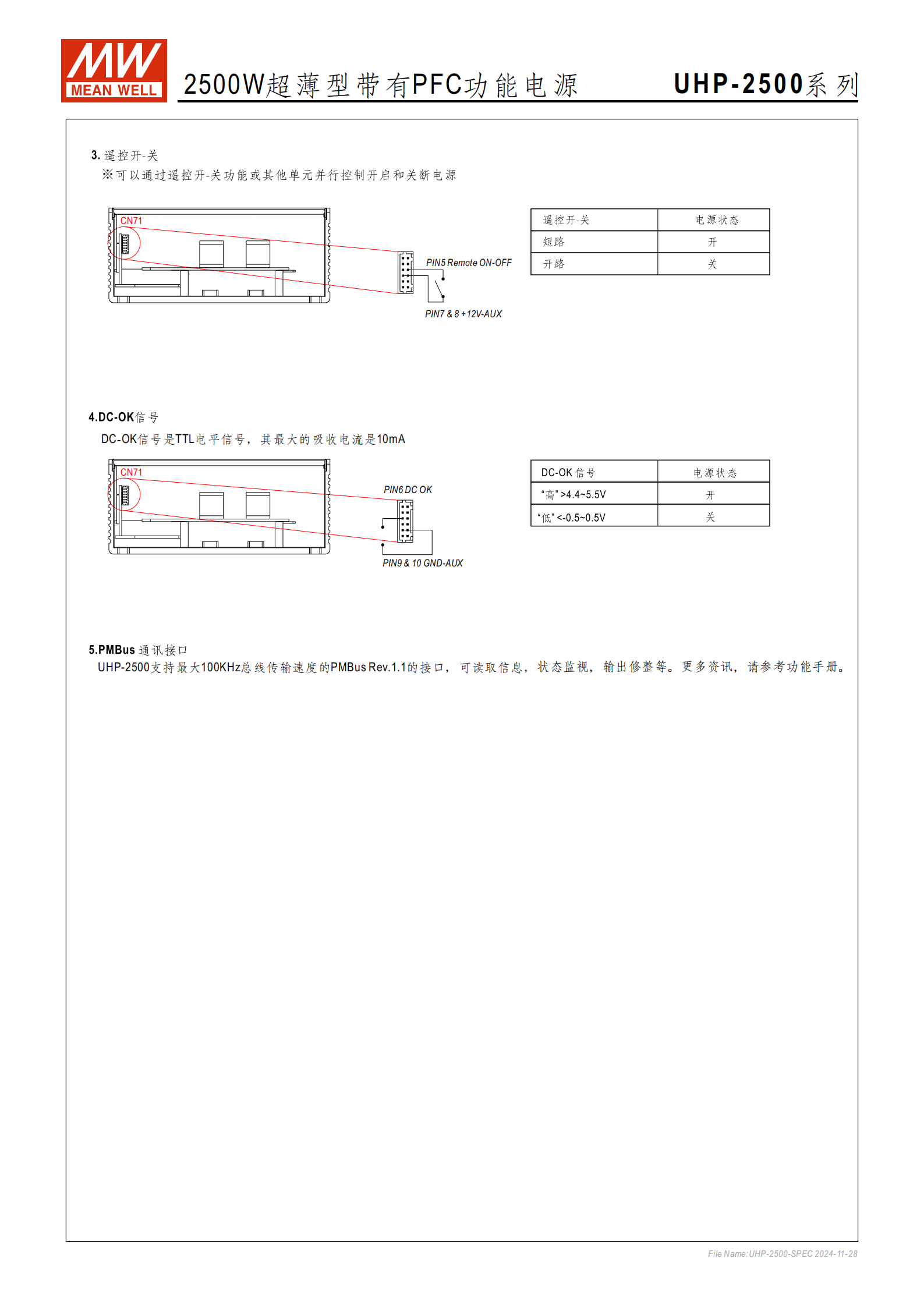

控制端子（CN71，推測為HRS DF11-12DP-2DS）
| 引腳 | 功能 | 說明 |
|---|---|---|
| 1 | PV | 輸出電壓調整 |
| 2 | PC | 輸出電流調整 |
| 3,4 | GND (Signal) | 信號地 |
| 5 | Remote ON-OFF | 遙控開關 |
| 6 | DC-OK | 電源狀態輸出 |
| 7 | +12V-AUX | 輔助電源輸出 |
| 8 | GND-AUX | 輔助電源地（隔離） |
| 9 | SDA / CANH | PMBus 數據 / CANBus 高 |
| 10 | SCL / CANL | PMBus 時鐘 / CANBus 低 |
?? 重要備注
規格測試條件：230VAC、滿載、25℃。
紋波噪聲測試：12英寸雙絞線 + 0.1μF & 47μF 并聯電容，20MHz 帶寬。

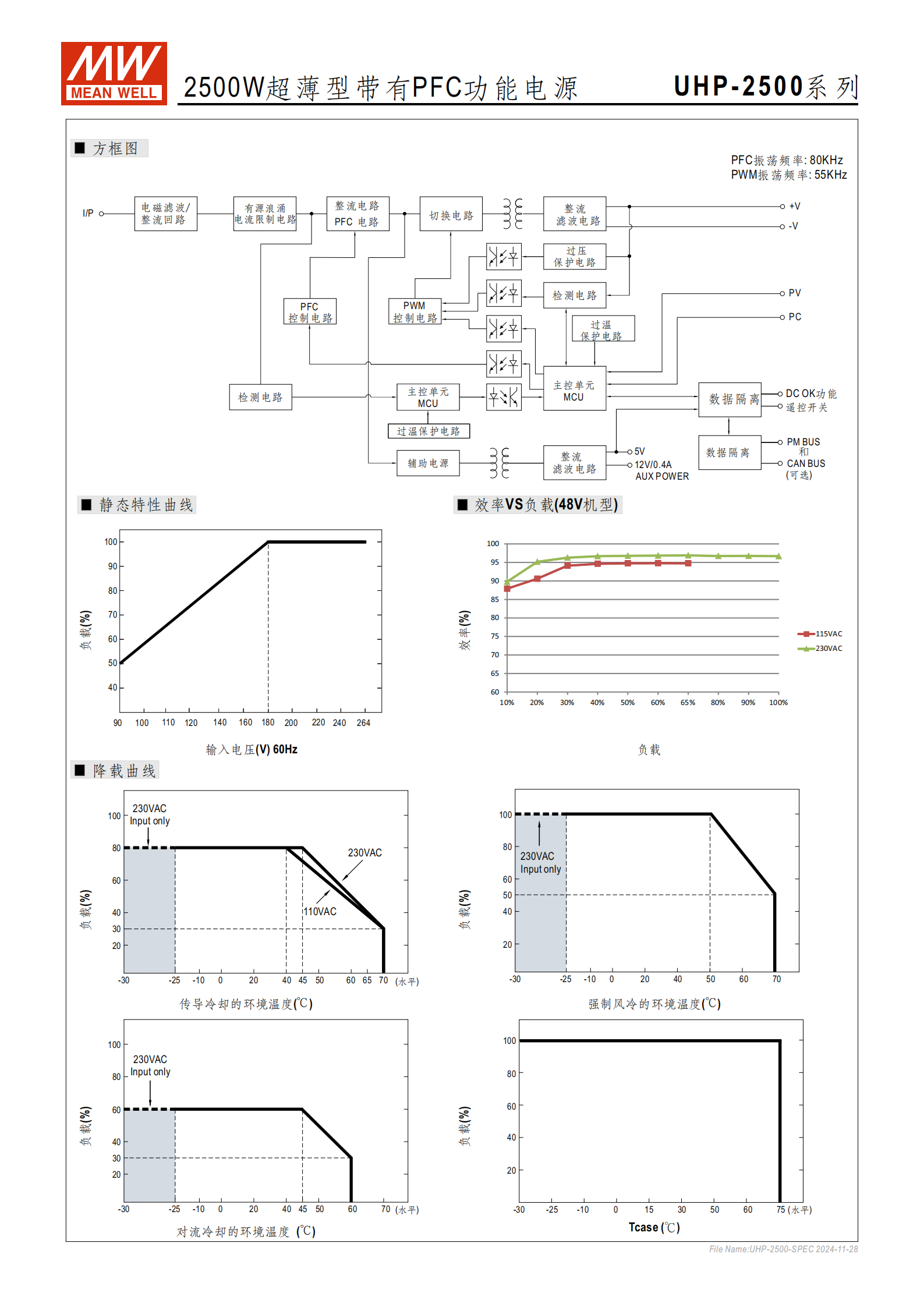

低輸入電壓需降額使用（參考靜態特性曲線）。
電壓低于設定值 80% 持續 5 秒后自動關斷。
符合 CISPR 32 Class B（傳導）和 Class A（輻射）。
