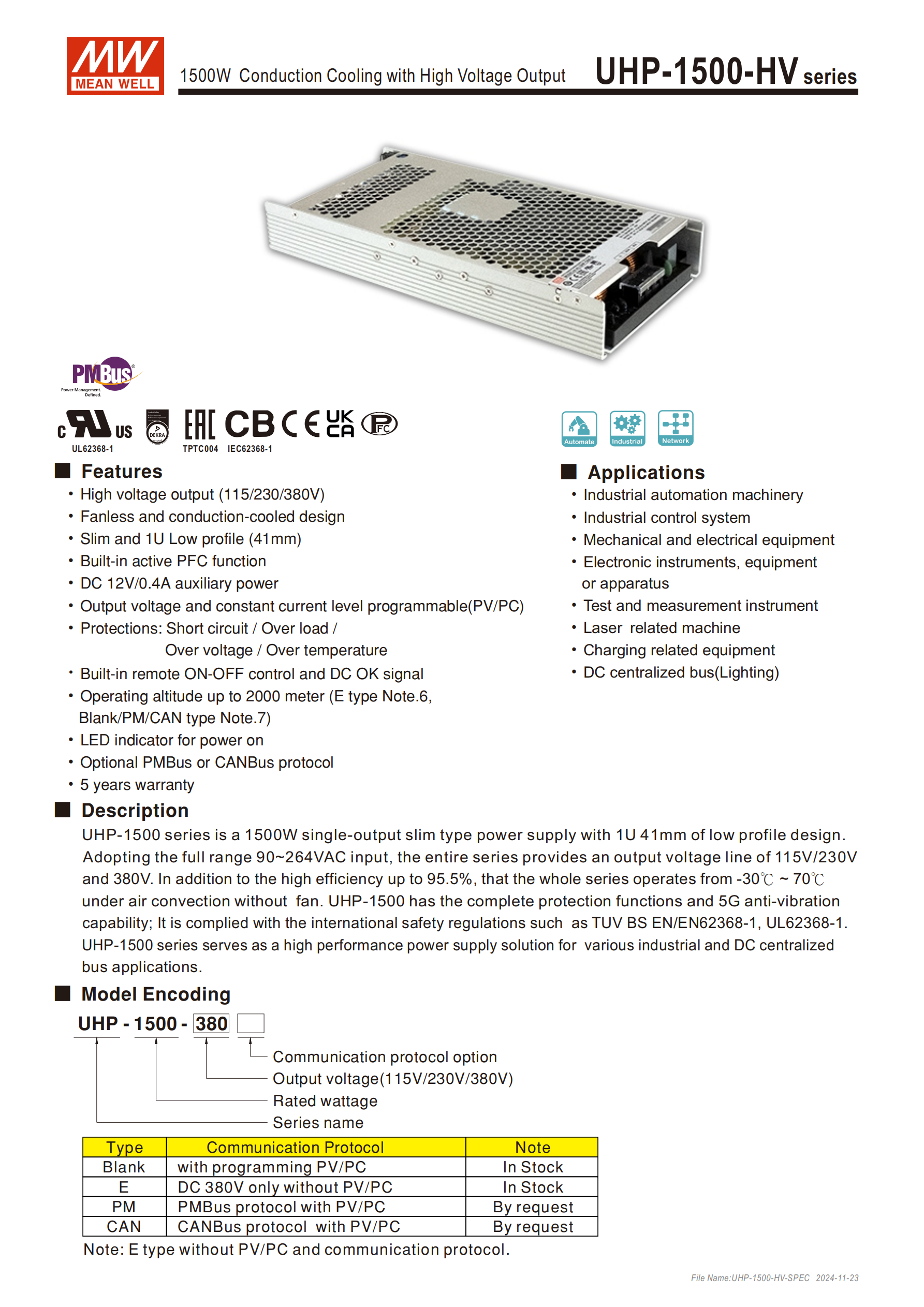

UHP-1500-HV 系列是一款1500W 高電壓輸出的傳導冷卻型電源，提供 Blank、E、PM、CAN 四種類型（部分現貨、部分需定制），輸入電壓范圍涵蓋90~264VAC/250~370VDC，輸出電壓可通過內置電位器或外部電壓編程調節至50%~120% 標稱值，具備過流、過壓、過熱等多重保護功能，符合 UL62368-1 等多項安全標準及 EMC 相關規范，尺寸為29014041mm，MTBF 最高達597.3K 小時，適用于需高功率、高電壓且對散熱有特定要求的設備集成場景。
一、產品概述
UHP-1500-HV 系列是一款1500W 功率級的高電壓輸出電源，采用傳導冷卻設計，適用于需集成到終端設備中的高功率供電場景。產品提供多種通信協議版本，部分型號現貨供應，定制型號需按需申請，核心優勢包括寬輸入電壓范圍、高可靠性、多重保護機制及靈活的編程控制功能。

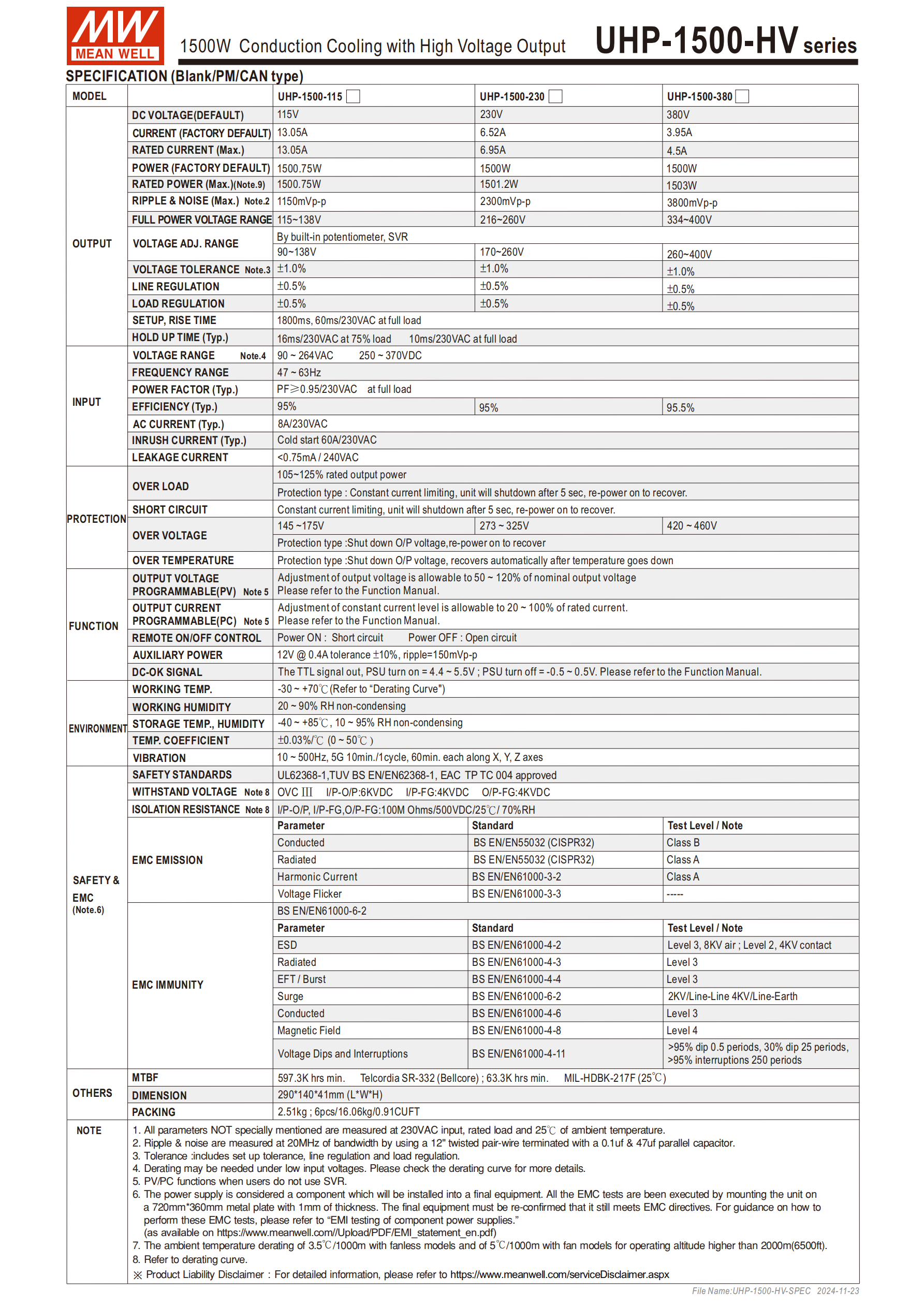

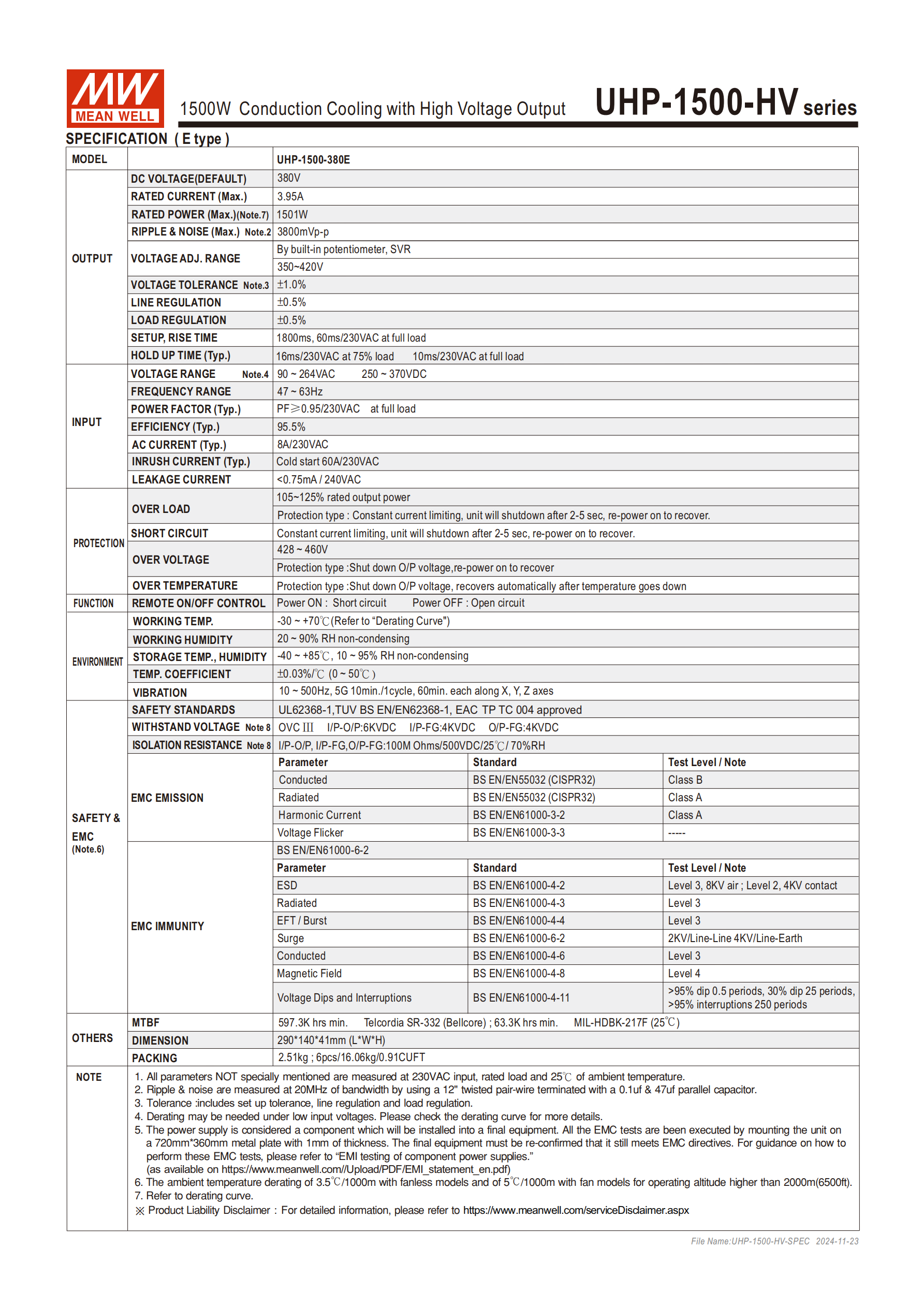

二、核心電氣參數
| 類別 | 關鍵參數 | 具體數值 |
|---|---|---|
| 輸入特性 | 電壓范圍 | 90~264VAC、250~370VDC |
| 頻率范圍 | 47~63Hz | |
| 功率因數（Typ.） | ≥0.95（230VAC 滿負載） | |
| 沖擊電流（Typ.） | 冷啟動 60A/230VAC | |
| 輸出特性 | 額定功率（Max.） | 1500~1501.2W（不同型號） |
| 額定電流（Max.） | 6.52A、6.95A、13.05A（不同型號） | |
| 電壓調節范圍 | 50%~120% 標稱值（內置電位器 + 外部電壓編程） | |
| 紋波與噪聲（Max.） | 1150mVp-p、2300mVp-p、3800mVp-p（不同規格） | |
| 線路調整率 | ±0.5% | |
| 負載調整率 | ±0.5% | |
| 時間特性 | 啟動上升時間 | 1800ms，60ms/230VAC 滿負載 |
| 保持時間（Typ.） | 10ms/230VAC 滿負載、16ms/230VAC 75% 負載 |
三、產品類型與供應狀態
| 類型 | 通信協議 / 特性 | 供應狀態 |
|---|---|---|
| Blank | 帶 PV/PC 編程功能 | 現貨 |
| E | DC 380V 專用，無 PV/PC | 現貨 |
| PM | PMBus 協議，帶 PV/PC | 按需定制 |
| CAN | CANBus 協議，帶 PV/PC | 按需定制 |
四、保護功能與控制特性
保護功能
過負載保護：105~125% 額定輸出功率時，恒流限制，2~5 秒后關機，重啟恢復
過電壓保護：420~460V（部分規格），關機保護，重啟恢復
過熱保護：溫度下降后自動恢復
短路保護：恒流限制，5 秒后關機，重啟恢復
控制功能

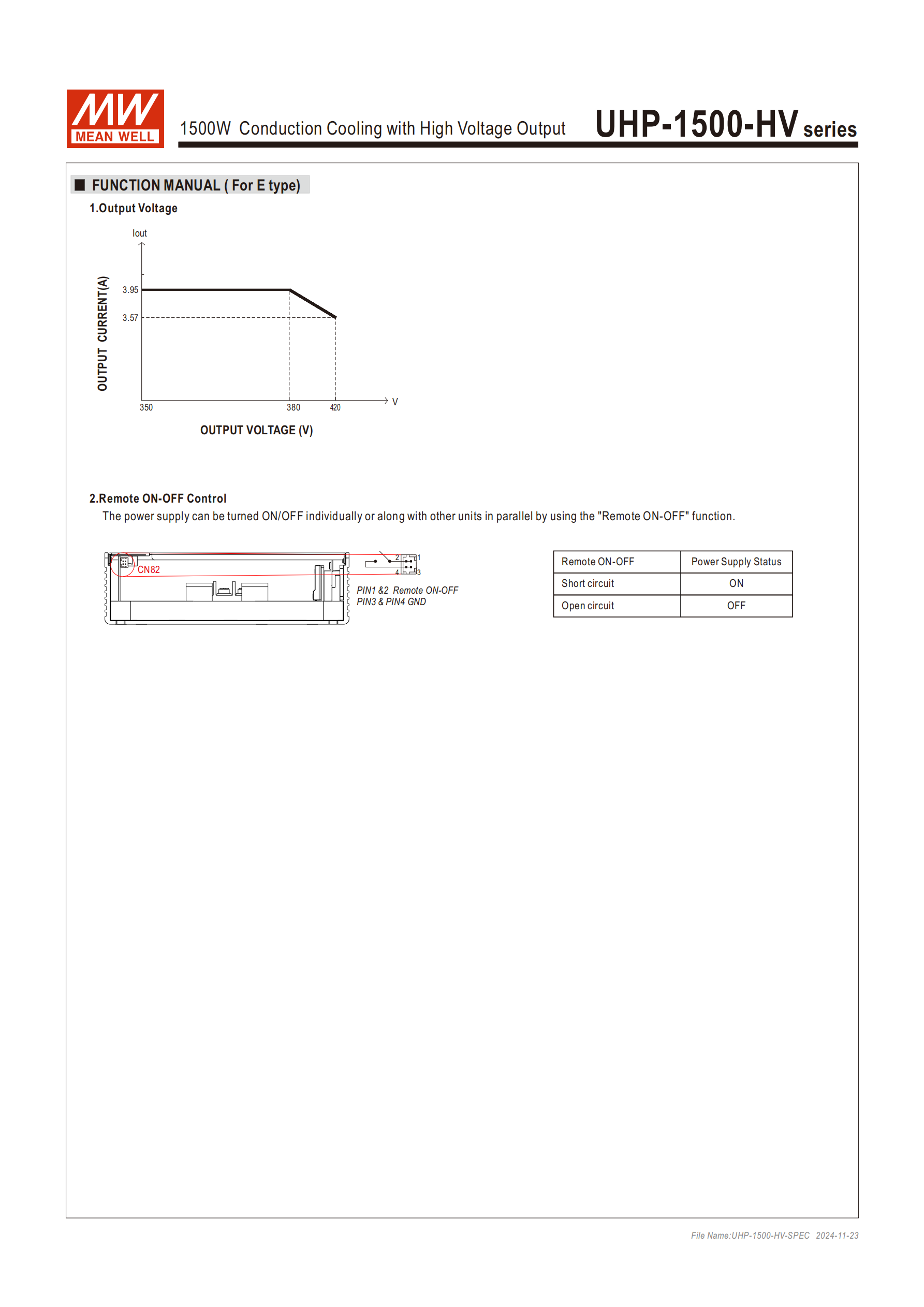

遠程開關控制：短接 = 開機，開路 = 關機（支持多單元并聯控制）
PV 電壓編程：通過 1~5V 外部電壓調節輸出電壓（非線性）
PC 電流編程：通過 1~5V 外部電壓調節輸出電流（20%~100% 額定電流）
DC-OK 信號：TTL 電平，開機 = 4.4~5.5V，關機 =-0.5~0.5V（最大灌電流 10mA）
通信接口
PMBus：支持 Rev.1.1，最高 100KHz，可讀取信息、監控狀態、調整輸出
CANBus：可選配置，用于設備通信集成
五、環境與可靠性指標
工作溫度：-30~+70℃（需參考降額曲線）
存儲溫度：-40~+85℃
工作濕度：20~90% RH（無凝露）
存儲濕度：10~95% RH（無凝露）
振動特性：10~500Hz，5G，每軸 60 分鐘（10 分鐘 / 周期）
海拔降額：無風扇型號每升高 1000m 降額 3.5℃；帶風扇型號每升高 1000m 降額 5℃（>2000m）
平均無故障時間（MTBF）：597.3K 小時（Telcordia SR-332 標準，25℃）；63.3K 小時（MIL-HDBK-217F 標準，25℃）
六、認證與合規性
安全標準：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004（OVC Ⅲ 等級）
EMC 發射標準
傳導騷擾：BS EN/EN55032（CISPR32）Class B
輻射騷擾：BS EN/EN55032（CISPR32）Class A
諧波電流：BS EN/EN61000-3-2 Class A
電壓閃爍：BS EN/EN61000-3-3 合規
EMC 抗擾度標準
ESD：BS EN/EN61000-4-2，空氣 8KV（Level 3）、接觸 4KV（Level 2）
輻射抗擾度：BS EN/EN61000-4-3 Level 3
浪涌：BS EN/EN61000-4-5，線對線 2KV、線對地 4KV
耐壓與絕緣
耐壓：I/P-O/P 6KVDC，I/P-FG 4KVDC，O/P-FG 4KVDC
絕緣電阻：100MΩ（500VDC/25℃/70% RH）

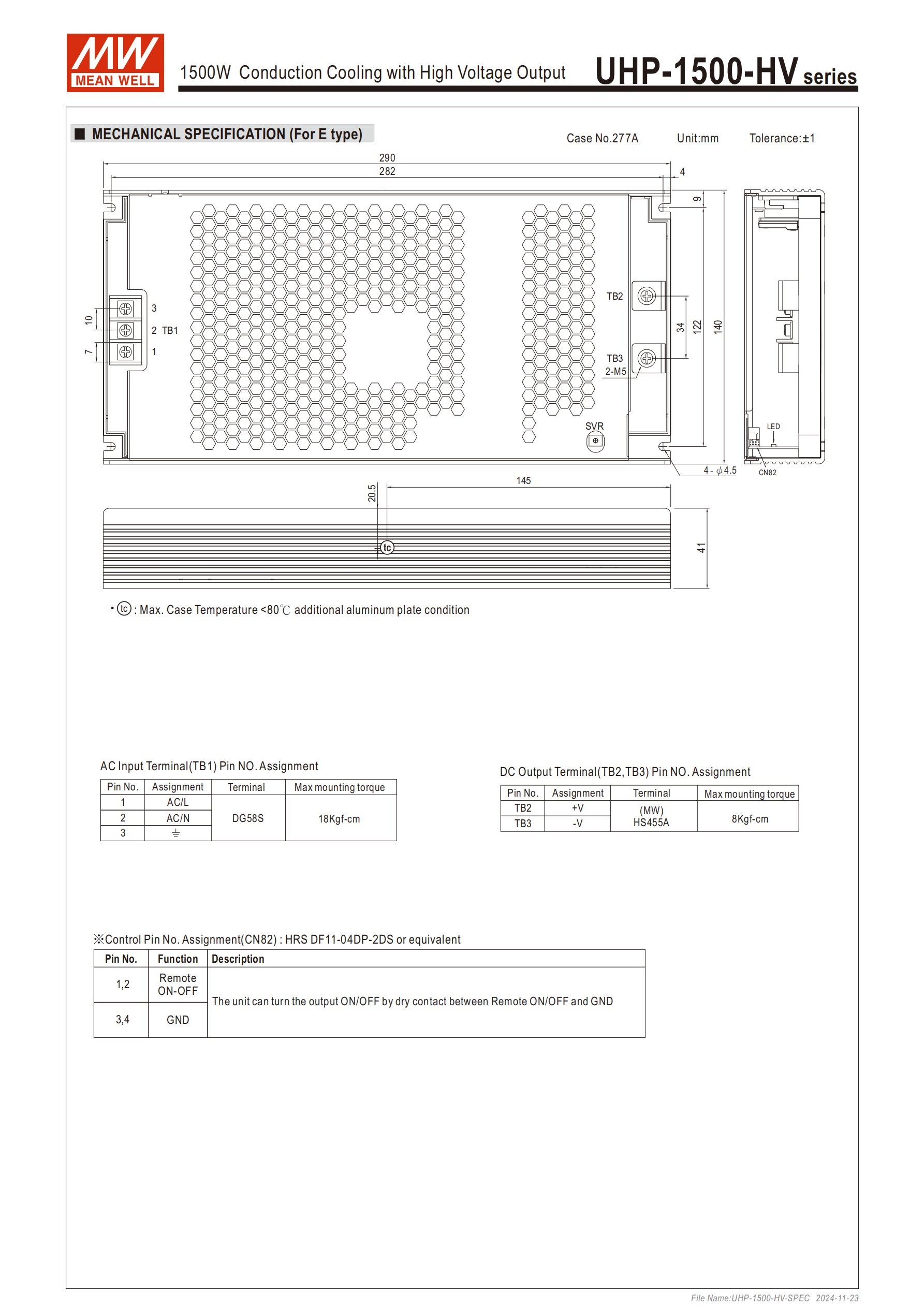

七、機械規格與安裝要求
尺寸（LWH）：29014041mm（公差 ±1mm）
安裝要求：需固定在 720mm360mm、1mm 厚的金屬板上；或搭配鋁制基板（建議尺寸 145mm100mm），表面需平整或涂抹導熱硅脂
冷卻方式：傳導冷卻、強制風冷（40CFM， airflow 方向需匹配）
端子規格：AC 輸入（TB1）、DC 輸出（TB2/TB3，HS455A 端子，最大安裝扭矩 8Kgf-cm）；控制接口（CN71/CN77，HRS DF11 系列連接器）
4. 關鍵問題
問題 1：UHP-1500-HV 系列的輸出電壓調節方式有哪些？不同調節方式的范圍是多少？
答案：輸出電壓有兩種核心調節方式：① 內置電位器（SVR）調節；② 外部電壓編程（PV 功能）調節。兩種方式的調節范圍一致，均為標稱輸出電壓的 50%~120% ，其中外部編程需通過 1~5V 直流電壓實現（非線性調節），適用于需要遠程動態調整電壓的場景。
問題 2：該電源系列的保護功能有哪些？對應的保護機制是什么？
答案：具備四類核心保護功能，具體如下：① 過負載保護：當輸出功率達到 105~125% 額定值時，觸發恒流限制，2~5 秒后設備關機，需重啟恢復；② 過電壓保護：當輸出電壓達到 420~460V（部分規格）時，立即關閉輸出電壓，重啟后恢復；③ 過熱保護：溫度超標時關閉輸出，待溫度降至安全范圍后自動恢復；④ 短路保護：發生短路時啟動恒流限制，5 秒后關機，重啟恢復，可有效避免設備損壞。
問題 3：UHP-1500-HV 系列的安裝與冷卻有哪些關鍵要求？如何確保設備穩定工作？
答案：安裝與冷卻的關鍵要求如下：① 安裝：必須固定在 720mm*360mm、1mm 厚的金屬板或等效鋁制基板上，基板表面需平整（或涂抹導熱硅脂），設備需居中緊固，確保散熱傳導；② 冷卻：支持傳導冷卻和強制風冷（40CFM airflow），需根據環境溫度參考 “降額曲線” 調整負載；③ 海拔適應：海拔超過 2000m 時，無風扇型號每升高 1000m 降額 3.5℃，帶風扇型號每升高 1000m 降額 5℃，避免高溫過載。滿足以上要求可確保設備在 - 30~+70℃環境中穩定工作。
