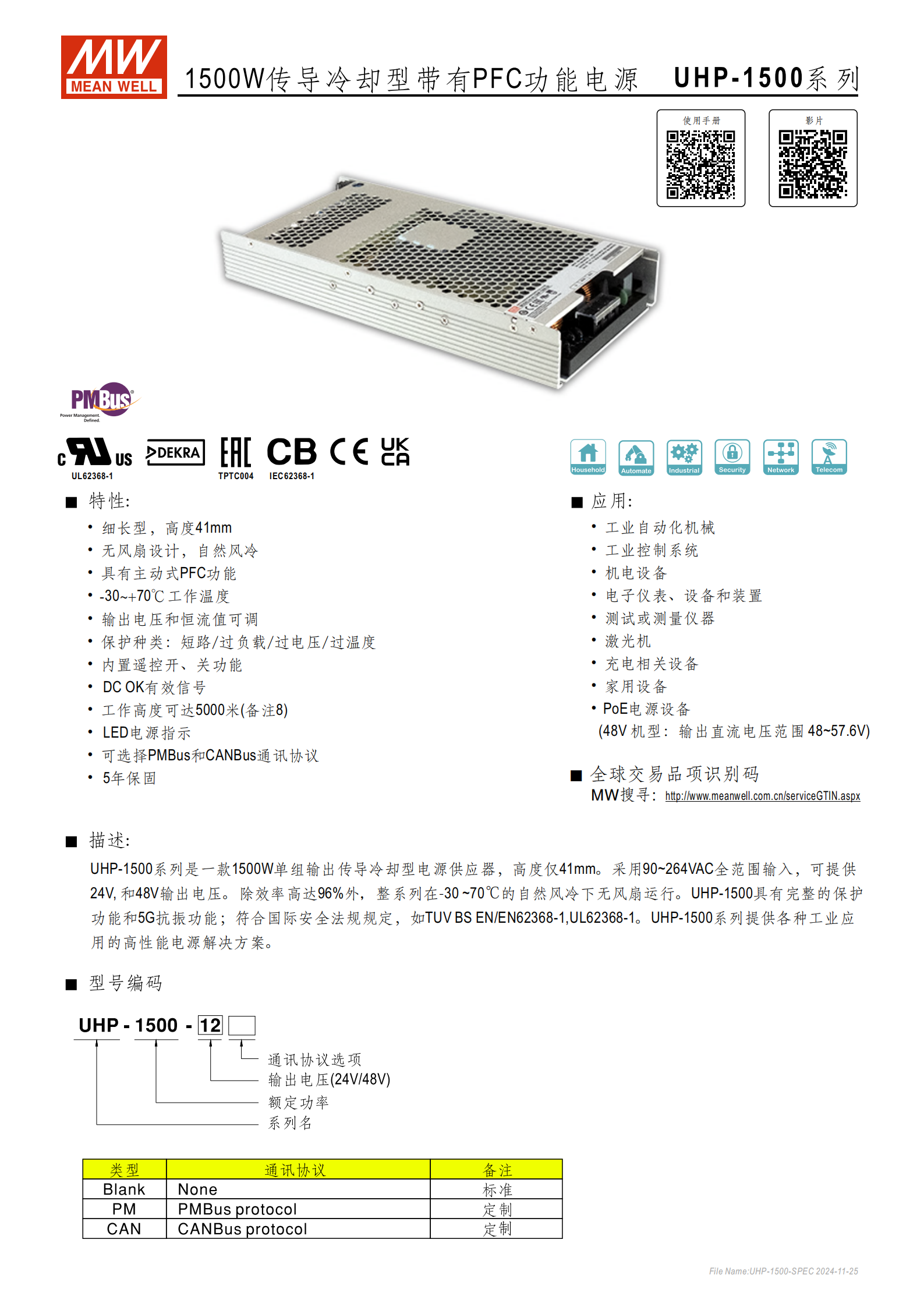

MEAN WELL UHP-1500 系列是一款 1500W 傳導冷卻型帶 PFC 功能的單組輸出電源，采用 90~264VAC 全范圍輸入，提供 24V/48V（48V 機型輸出范圍 48~57.6V）輸出，高度僅 41mm，無風扇自然風冷設計，工作溫度范圍 - 30~+70℃，效率高達 96%，具備短路 / 過負載等完整保護功能、遙控開關、DC OK 信號等特性，支持 PMBus/CANBus 通訊協議，通過多項國際安全與 EMC 認證，MTBF 最長達 535.4K hrs，5 年保固，適用于工業自動化、機電設備、測試儀器等多種場景，安裝需搭配鋁板優化散熱。
3. 詳細總結
一、產品概述
品牌型號：MEAN WELL（明緯）UHP-1500 系列
產品類型：1500W 單組輸出傳導冷卻型電源，帶主動式 PFC 功能
核心定位：為工業及多種場景提供高性能電源解決方案，無風扇設計適配嚴苛溫度環境
保固期限：5 年
二、核心參數規格
| 類別 | 關鍵信息 |
|---|---|
| 輸入?yún)?shù) | 電壓范圍：90~264VAC 全范圍；額定電流：11A/115VAC、8A/230VAC |
| 輸出參數 | 輸出電壓：24V/48V（48V 機型輸出范圍 48~57.6V）；支持輸出電壓 / 恒流值可調 |
| 效率與功率因素 | 效率高達96% ；PF≥0.95/230VAC（Typ.）、PF≥0.99/115VAC（滿載時） |
| 環境與物理特性 | 工作溫度：-30~+70℃（自然風冷）；工作高度：可達5000 米；高度僅41mm |
| 重量與包裝 | 單臺重量2.51kg；包裝規格：6pcs/15.15kg/0.86CUFT |
| 可靠性 | MTBF：535.4K hrs（Telcordia SR-332）；56.7K hrs（MIL-HDBK-217F，25℃） |
三、核心功能與特性
結構與散熱：無風扇自然風冷設計，需搭配鋁板安裝優化散熱（建議鋁板尺寸 450×450mm，表面光滑或涂散熱油）

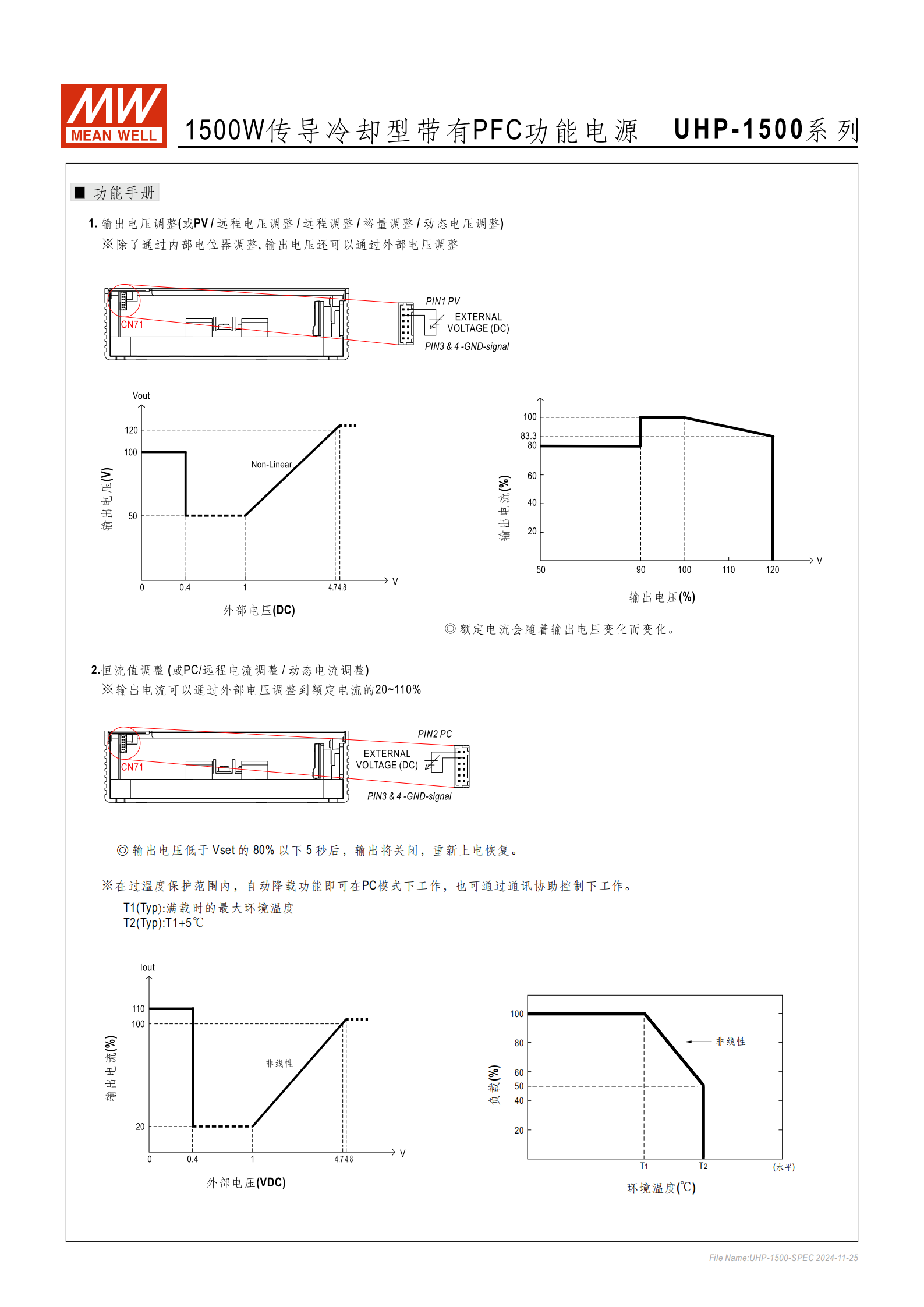

調整功能：支持輸出電壓調整（PV 引腳）、恒流等級調整（PC 引腳）
保護功能：具備短路 / 過負載 / 過電壓 / 過溫度完整保護，過負載保護為恒流限制模式，5 秒后關閉輸出電壓，重啟恢復

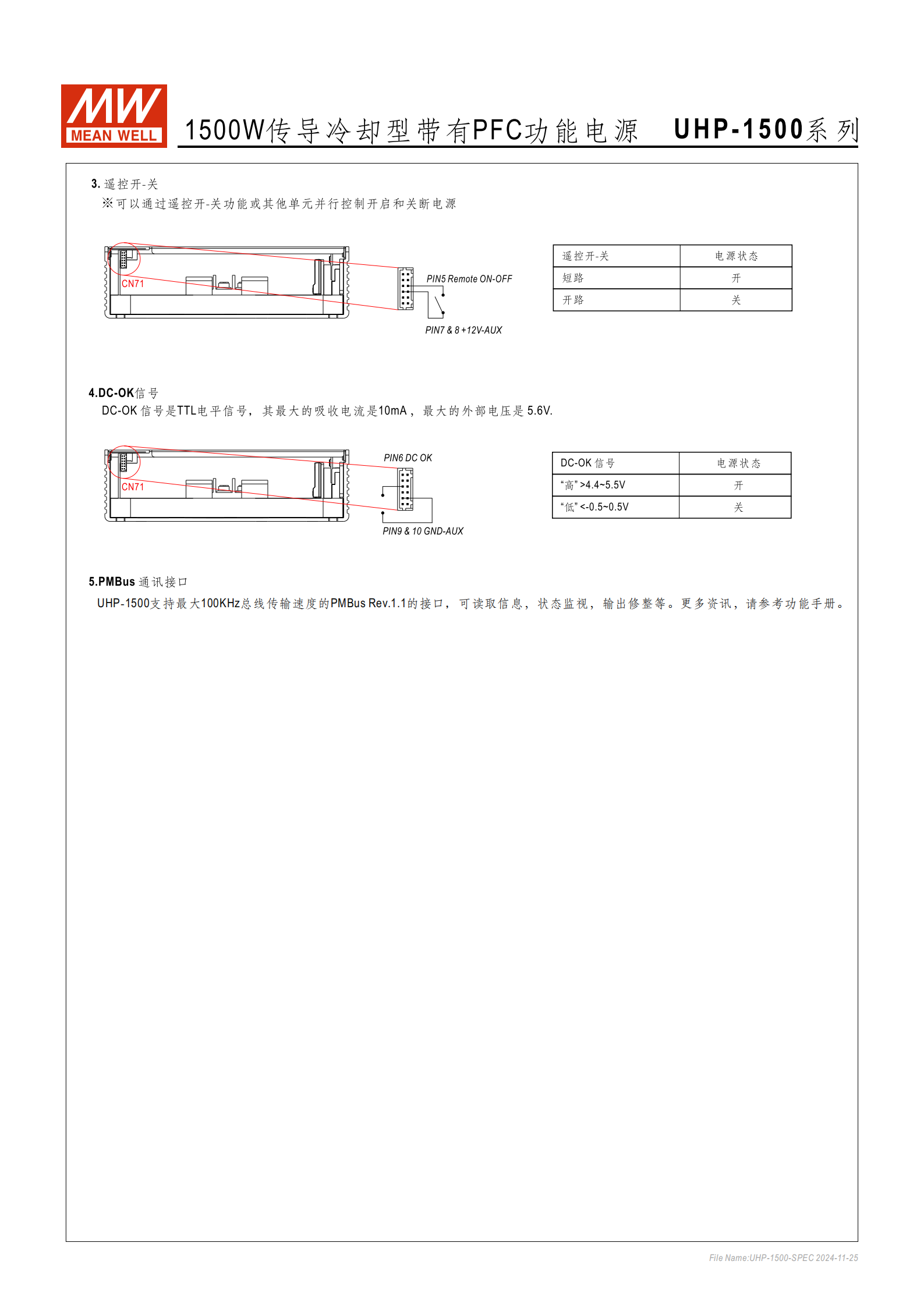

控制與指示：內置遙控開 / 關功能、DC OK 有效信號（TTL 電平，最大吸收電流 10mA）、LED 電源指示
通訊協議：可選擇PMBus（Rev.1.1，最大 100KHz 總線傳輸速度） 或CANBus 通訊協議，支持信息讀取、狀態監視、輸出修整
其他特性：5G 抗振；輸出電壓低于 Vset 的 80% 以下 5 秒后自動關閉，重新上電恢復
四、認證與合規標準
安全認證：通過 UL62368-1、DEKRA、BS EN/EN62368-1、EAC TP TC 004 等國際安全法規
EMC 標準：符合 BS EN/EN55035、BS EN/EN55032（CISPR32）、BS EN/EN61000 系列（-3-2、-3-3、-4-2 等）標準

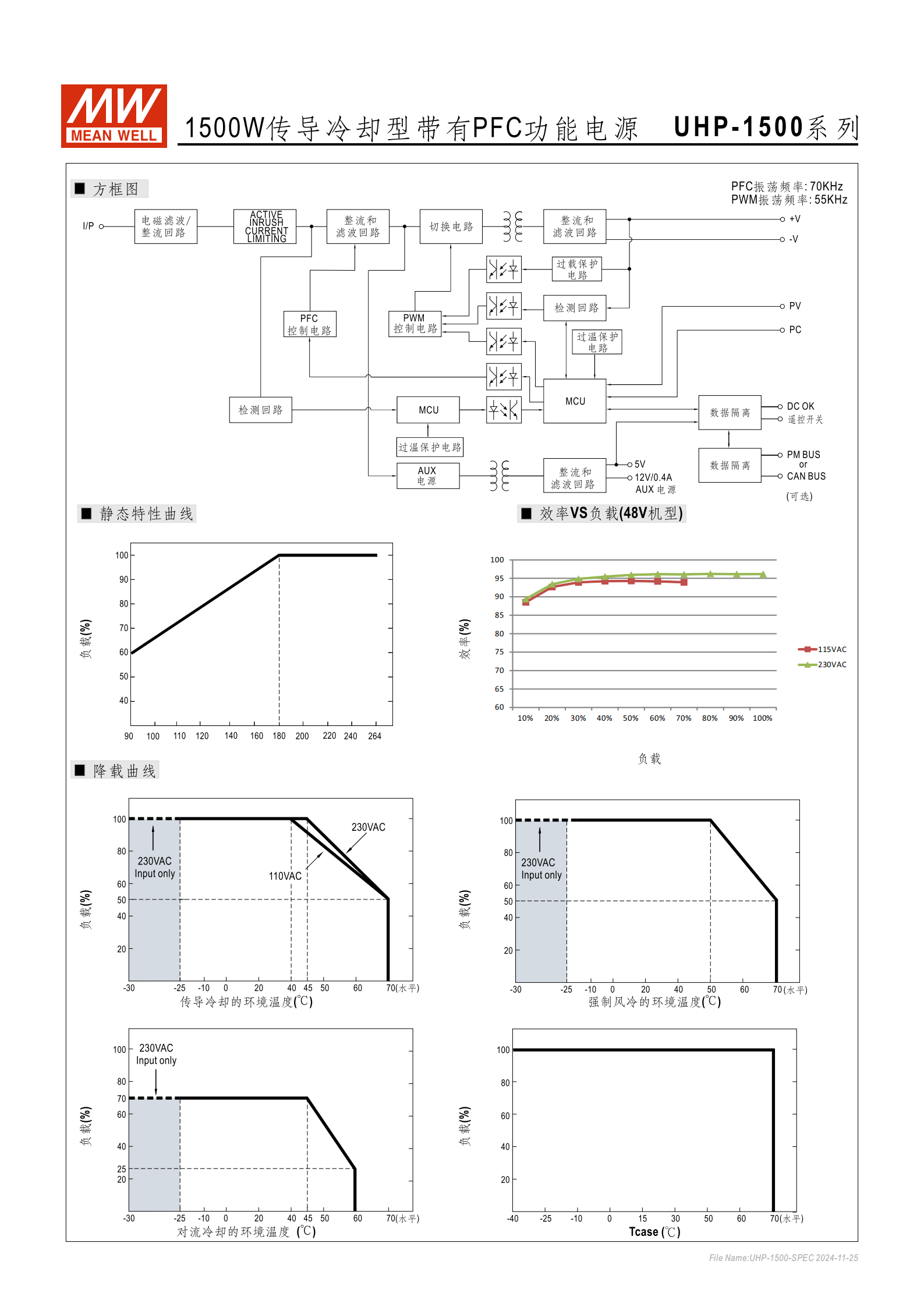

測試要求：電源視為系統內元件，EMC 測試需安裝在 1mm 厚、360mm×360mm 金屬鐵板上；低輸入電壓需減額輸出（參照減額與靜態特性曲線圖）

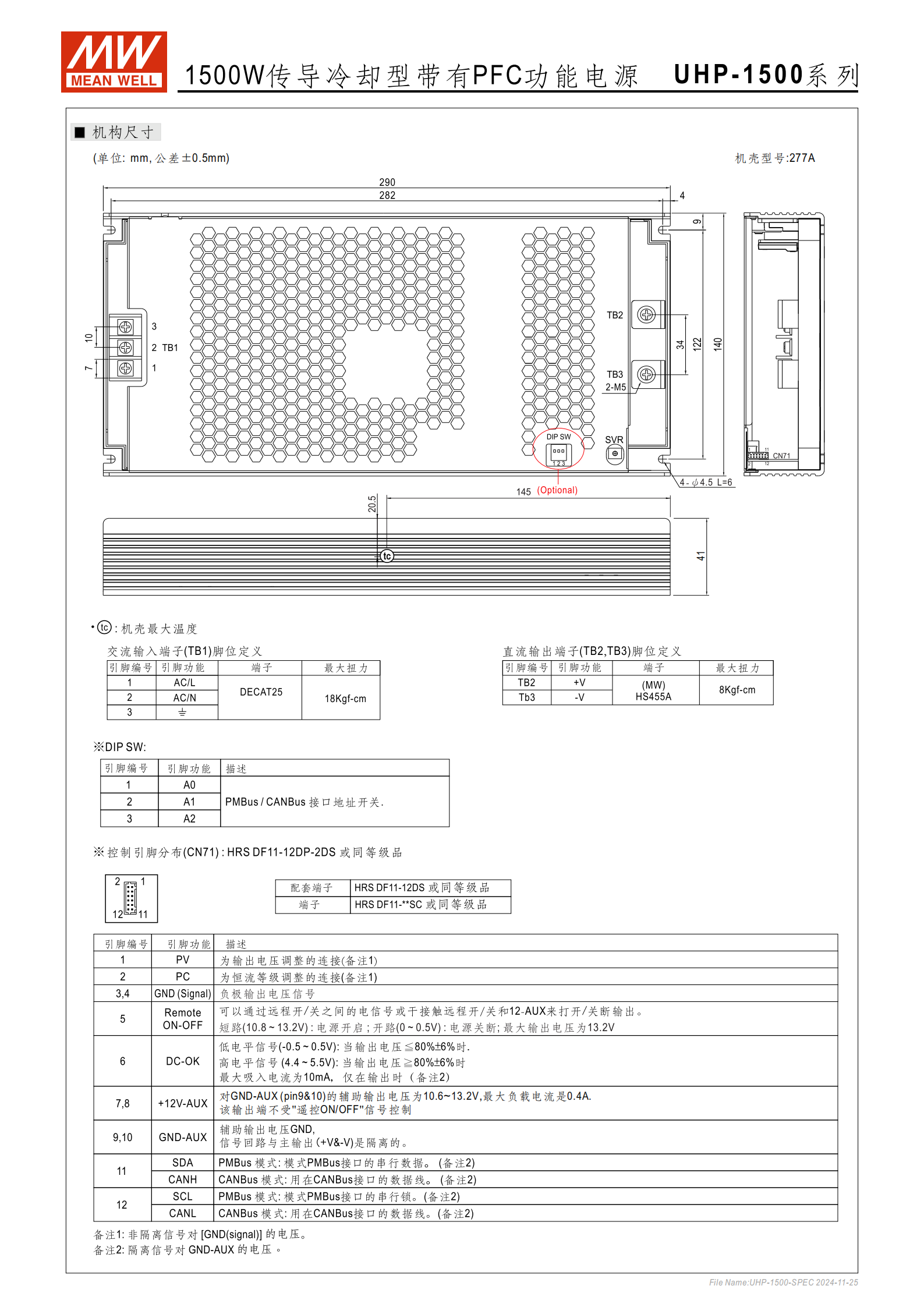

五、安裝與接口細節

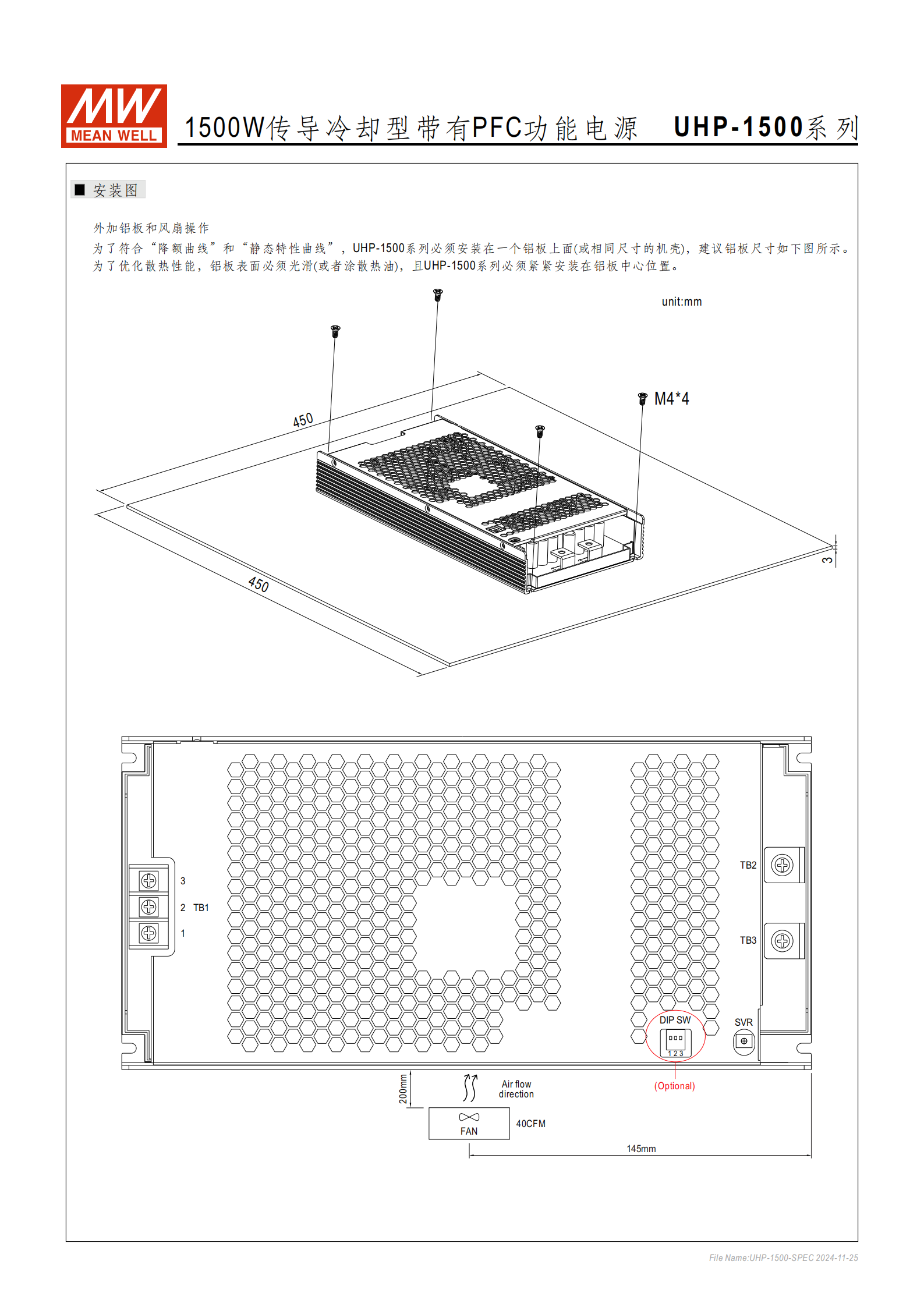

安裝要求：必須安裝在鋁板（或相同尺寸機殼）上，優化散熱；可選配 40CFM 風扇輔助散熱
配套端子：HRS DF11-12DS、HRS DF11-*SC 或同等級品
引腳功能（共 12 個引腳）：
調整類：1 腳 PV（輸出電壓調整）、2 腳 PC（恒流等級調整）
控制類：5 腳 Remote ON-OFF（短路開 / 開路關）、6 腳 DC-OK（電壓狀態信號）
輔助電源：7/8 腳 + 12V-AUX（輸出 10.6~13.2V，最大負載 0.4A，不受遙控開關控制）
通訊類：11 腳 SDA（PMBus 串行數據）/CANH（CANBus 數據線）、12 腳 SCL（PMBus 串行鎖）/CANL（CANBus 數據線）
接地類：3/4 腳 GND（Signal）、9/10 腳 GND-AUX（輔助輸出接地，與主輸出隔離）
六、應用場景
工業自動化機械、工業控制系統、機電設備
電子儀表、設備和裝置、測試 / 測量儀器、激光機
充電相關設備、家用設備、PoE 電源設備
4. 關鍵問題
問題 1：UHP-1500 系列電源的核心適配場景及突出優勢是什么？
答案：核心適配場景包括工業自動化機械、控制系統、機電設備、測試 / 測量儀器、激光機、充電設備、PoE 電源設備等；突出優勢為無風扇自然風冷設計（適配 - 30~+70℃寬溫環境）、高度僅 41mm 的細長型結構、96% 高效率、完整的四重保護功能（短路 / 過負載 / 過電壓 / 過溫度）、支持 PMBus/CANBus 通訊協議，且具備 5 年保固和 535.4K hrs 的高可靠性，能滿足嚴苛工業環境需求。
問題 2：該電源的安裝有哪些關鍵要求，配套端子及核心引腳功能是什么？
答案：安裝關鍵要求：必須安裝在450×450mm 尺寸的鋁板（或同尺寸機殼） 上，鋁板表面需光滑或涂散熱油，電源需緊貼鋁板中心位置以保障散熱；可選配 40CFM 風扇輔助散熱。配套端子：HRS DF11-12DS、HRS DF11-*SC 或同等級品。核心引腳功能：PV（輸出電壓調整）、PC（恒流等級調整）、Remote ON-OFF（遙控開 / 關）、DC-OK（電源狀態信號）、+12V-AUX（輔助輸出，10.6~13.2V/0.4A）、SDA/SCL（PMBus 通訊）、CANH/CANL（CANBus 通訊）。
問題 3：UHP-1500 系列在保護功能、可靠性及認證方面有哪些關鍵保障？
答案：保護功能：具備短路、過負載、過電壓、過溫度四重保護，過負載時采用恒流限制模式，5 秒后關閉輸出電壓，重啟可恢復；輸出電壓低于設定值 80% 以下 5 秒后自動關閉，重新上電恢復。可靠性：MTBF 最長達535.4K hrs（Telcordia SR-332 標準），25℃環境下按 MIL-HDBK-217F 標準為 56.7K hrs，且具備 5G 抗振能力。認證保障：通過 UL62368-1、DEKRA 等國際安全認證，符合 BS EN/EN55032（CISPR32）等多項 EMC 標準，合規性覆蓋全球主要市場要求。
