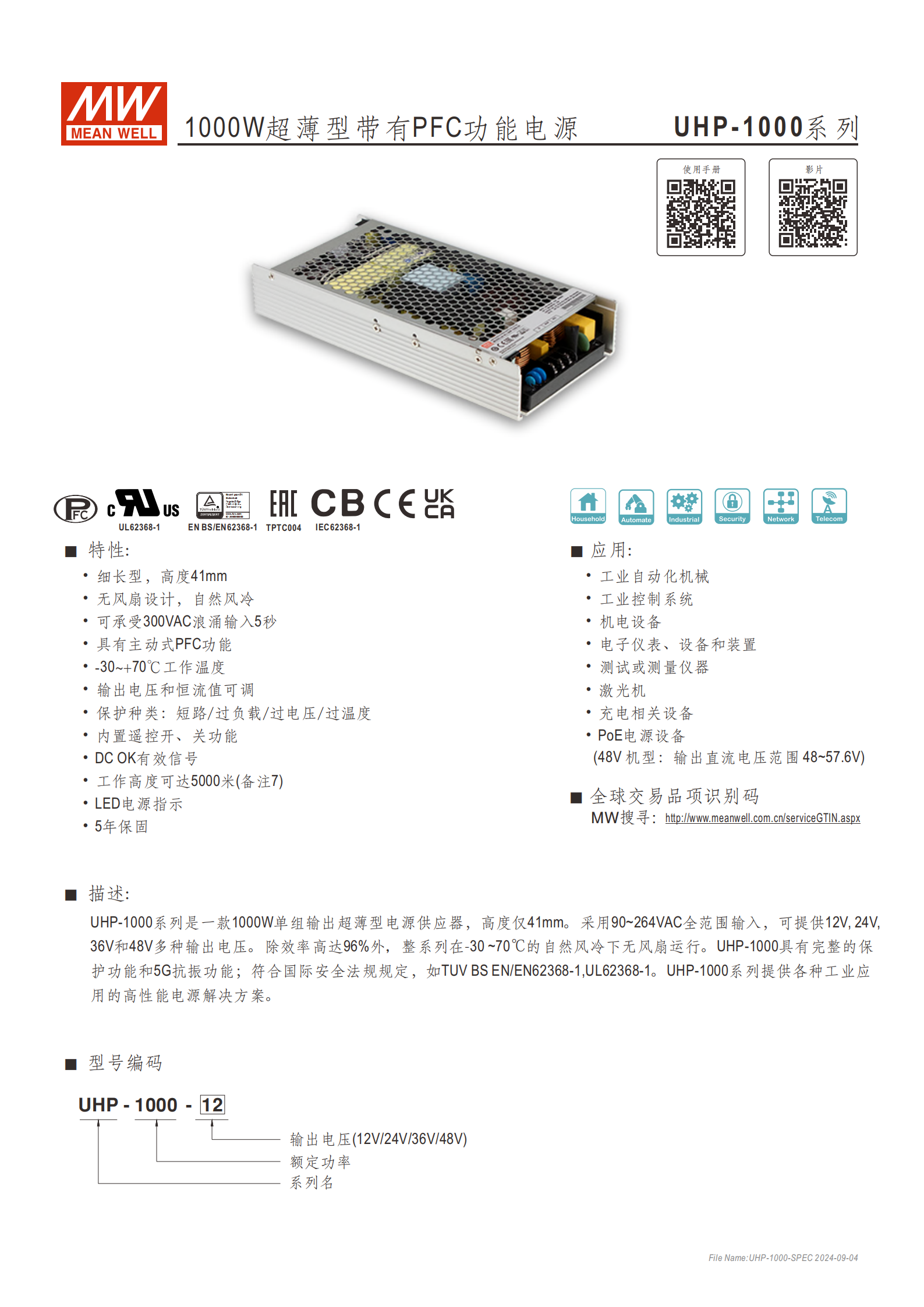

產品類型：1000W 超薄型單組輸出，帶 PFC 功能，適用于工業自動化、激光、充電設備等
?? 主要功能與特性
超薄設計：高度僅 41mm
無風扇設計：自然風冷，1000W 全功率輸出
內置主動 PFC：功率因數高（PF≥0.95/230VAC, ≥0.99/115VAC）
多輸出電壓：12V, 24V, 36V, 48V

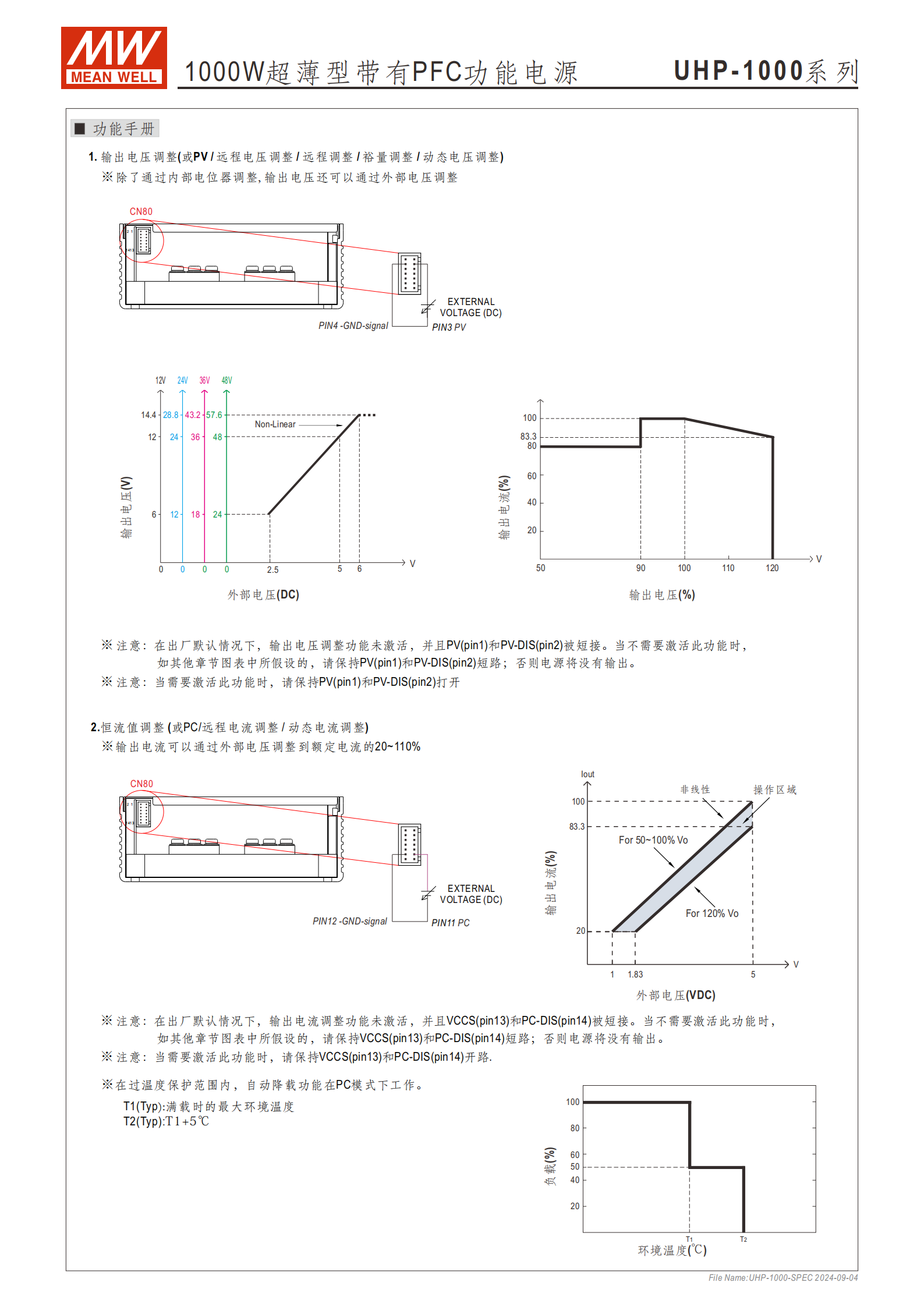

電壓與電流可調：
輸出電壓可調（50%–120%）
輸出電流可調（20%–100%）
保護功能：短路、過載、過壓、過溫（恒流限制后關斷）
遙控開關：支持外部控制
DC OK 信號：TTL 電平輸出
輔助電源：12V@0.5A
工作海拔：可達 5000 米（需降額）
5 年保固

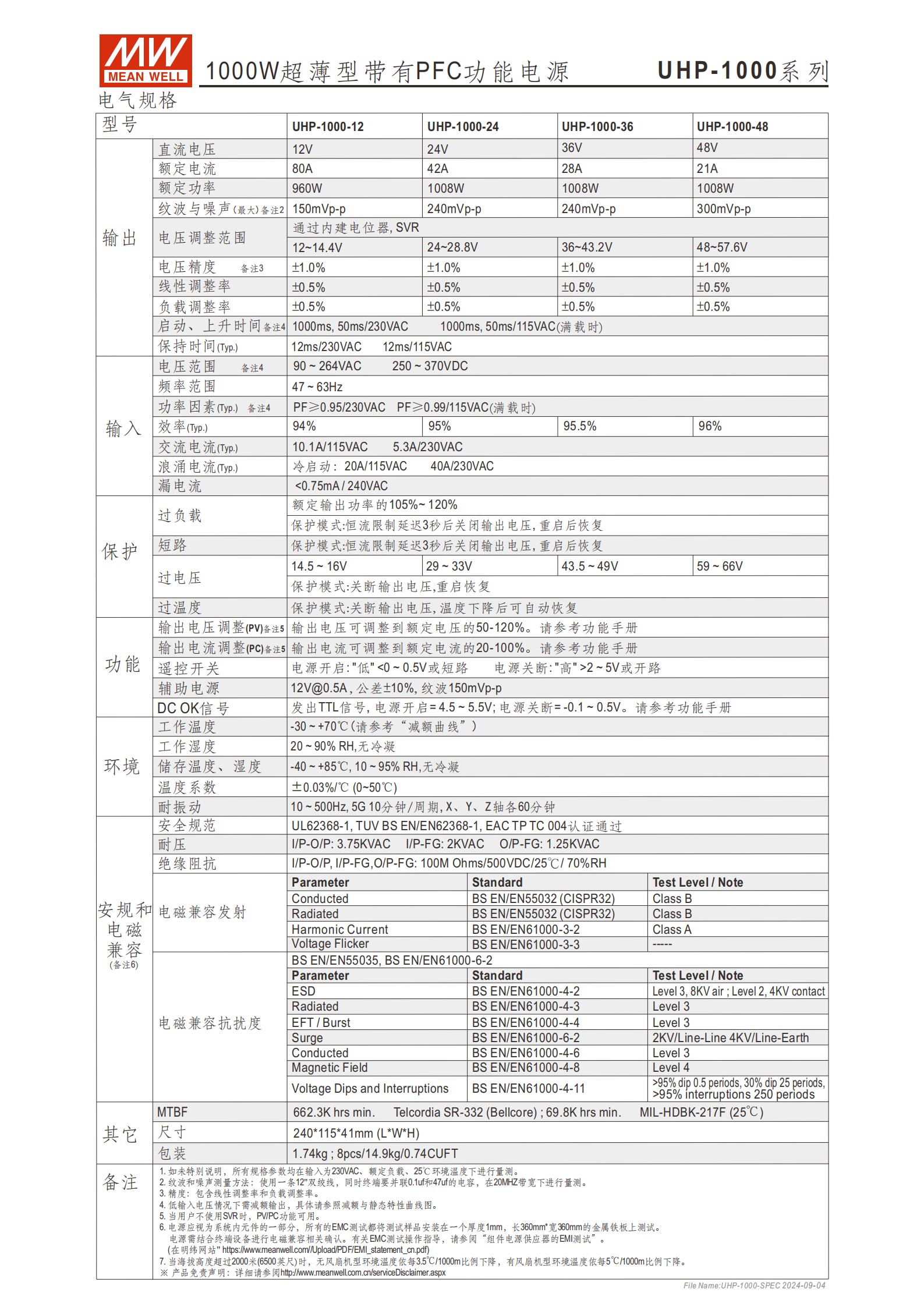

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| UHP-1000-12 | 12V | 80A | 960W | 150mVp-p | 94% |
| UHP-1000-24 | 24V | 42A | 1008W | 240mVp-p | 95% |
| UHP-1000-36 | 36V | 28A | 1008W | 300mVp-p | 96% |
| UHP-1000-48 | 48V | 21A | 1008W | 240mVp-p | 95.5% |
?? 環境與安規
工作溫度：-30℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH，無冷凝
工作濕度：20–90% RH，無冷凝
海拔影響：超過 2000 米每 1000 米降額 3.5℃（無風扇機型）
絕緣耐壓：
I/P – O/P：3.75KVAC
I/P – FG：2KVAC
O/P – FG：1.25KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
662.3K 小時（Telcordia SR-332）
69.8K 小時（MIL-HDBK-217F, 25℃）

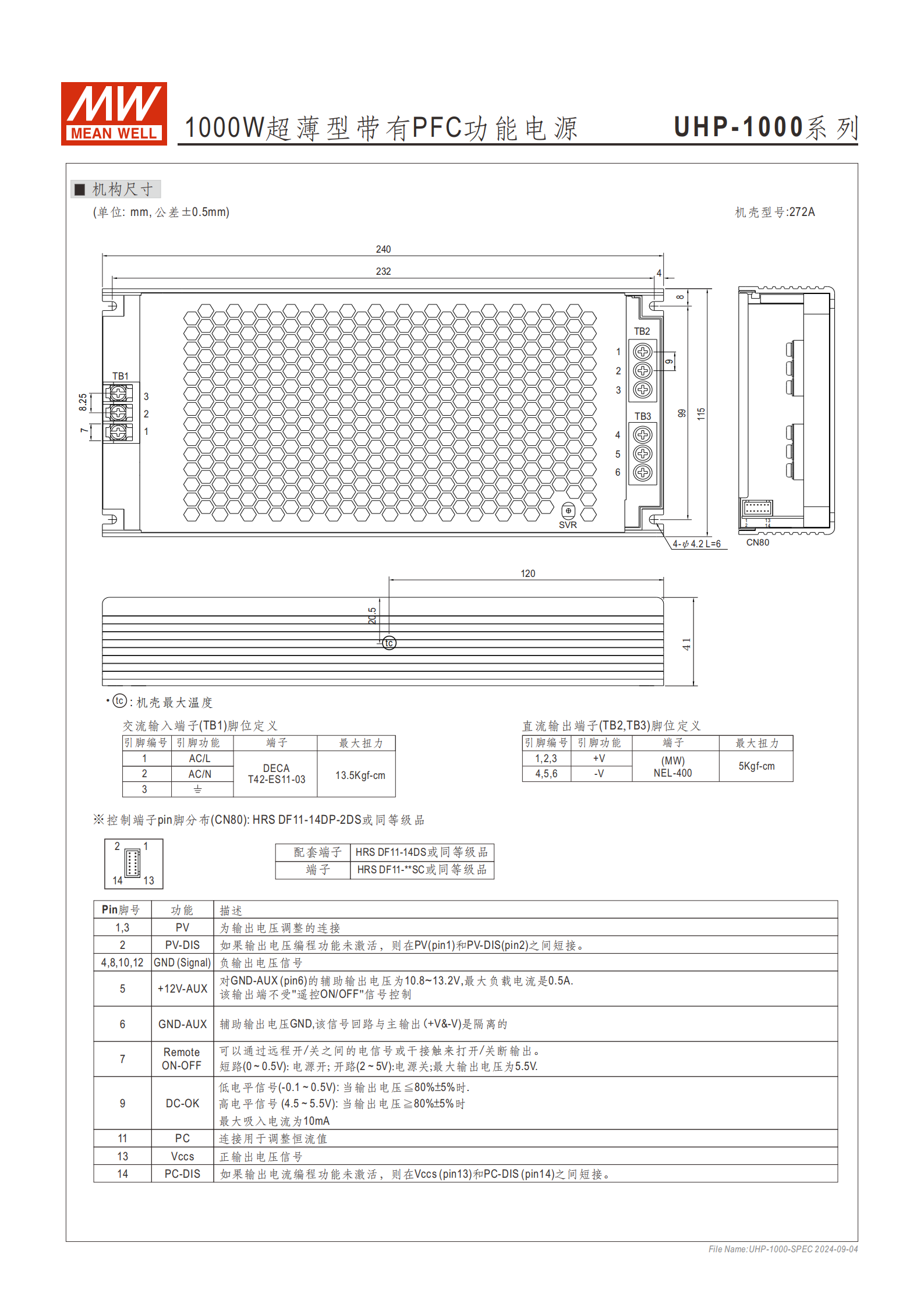

?? 機構尺寸與安裝
尺寸：240 × 115 × 41 mm (L × W × H)
重量：1.74 kg
包裝：8臺/箱，14.9kg/箱，0.74 CUFT

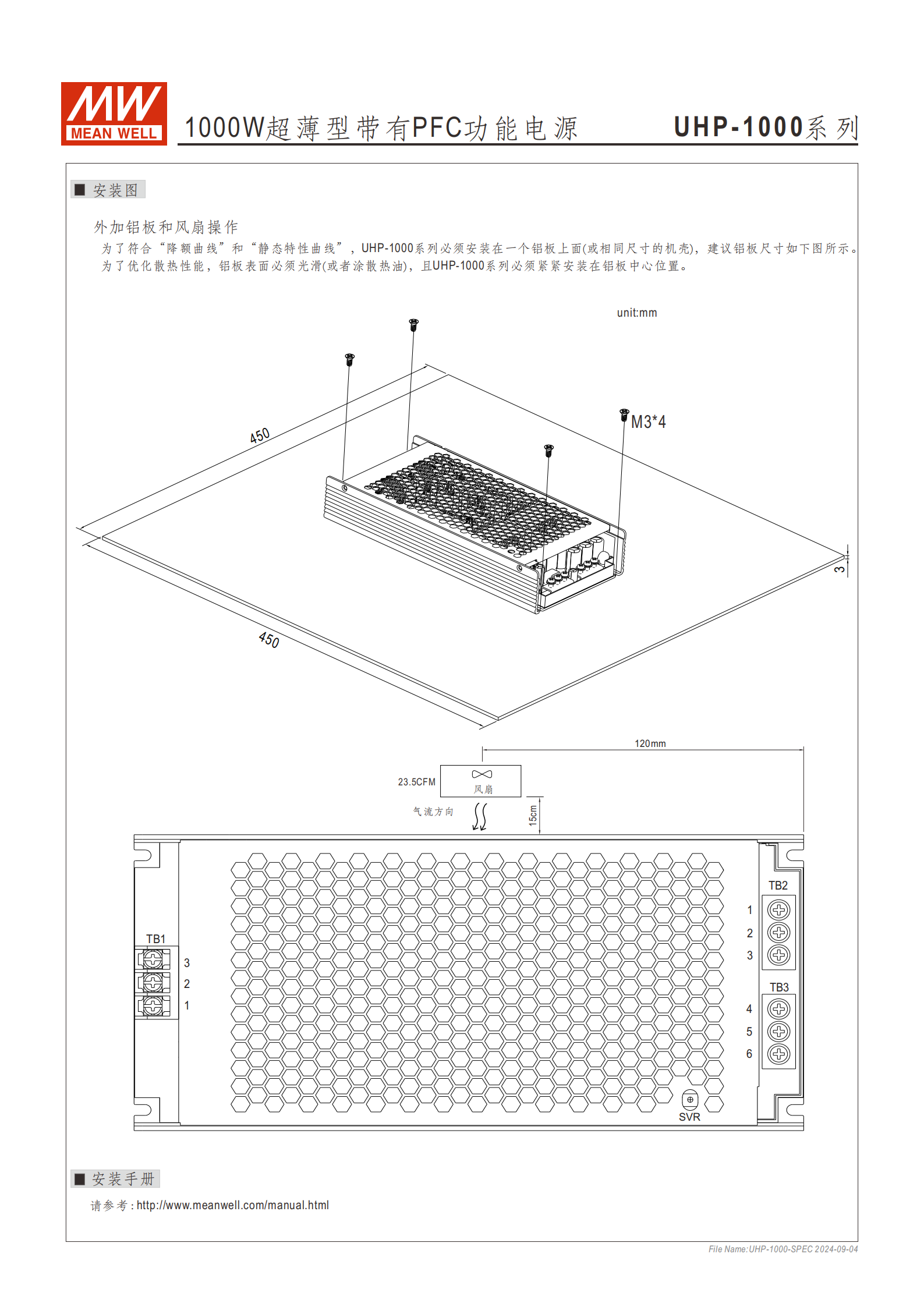

安裝要求：
必須安裝在外加鋁板上（建議尺寸未明確，應參考安裝圖）
表面需光滑或涂散熱油
安裝在鋁板中心位置
可選風扇輔助散熱（23.5 CFM）
?? 接口與引腳
交流輸入端子（TB1）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1 | AC/L | - | - |
| 2 | AC/N | DECA | 13.5 kgf-cm |
| 3 | - | T42-ES11-d3 | - |
直流輸出端子（TB2, TB3）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1,2,3 | +V | (MW) | 5 kgf-cm |
| 4,5,6 | -V | NEL-400 | - |
控制端子（CN80）
| 引腳 | 功能 | 說明 |
|---|---|---|
| 1,3 | PV | 輸出電壓調整輸入 |
| 2 | PV-DIS | 輸出電壓調整使能（默認短接） |
| 4,8,10,12 | GND (Signal) | 信號地 |
| 5 | +12V-AUX | 輔助電源輸出（12V@0.5A） |
| 6 | GND-AUX | 輔助電源地 |
| 7 | Remote ON-OFF | 遙控開關（低電平開啟） |
| 9 | DC-OK | 電源狀態輸出（TTL 電平） |
| 11 | PC | 輸出電流調整輸入 |
| 13 | Vccs | 正輸出電流信號 |
| 14 | PC-DIS | 輸出電流調整使能（默認短接） |
?? 重要備注
規格測試條件：230VAC、滿載、25℃。
紋波噪聲測試：12英寸雙絞線 + 0.1μF & 47μF 并聯電容，20MHz 帶寬。
低輸入電壓需降額使用（參考靜態特性曲線）。
電源需結合終端設備進行 EMC 測試（1mm 金屬板）。
符合 CISPR 32 Class B，電磁兼容性更優。
