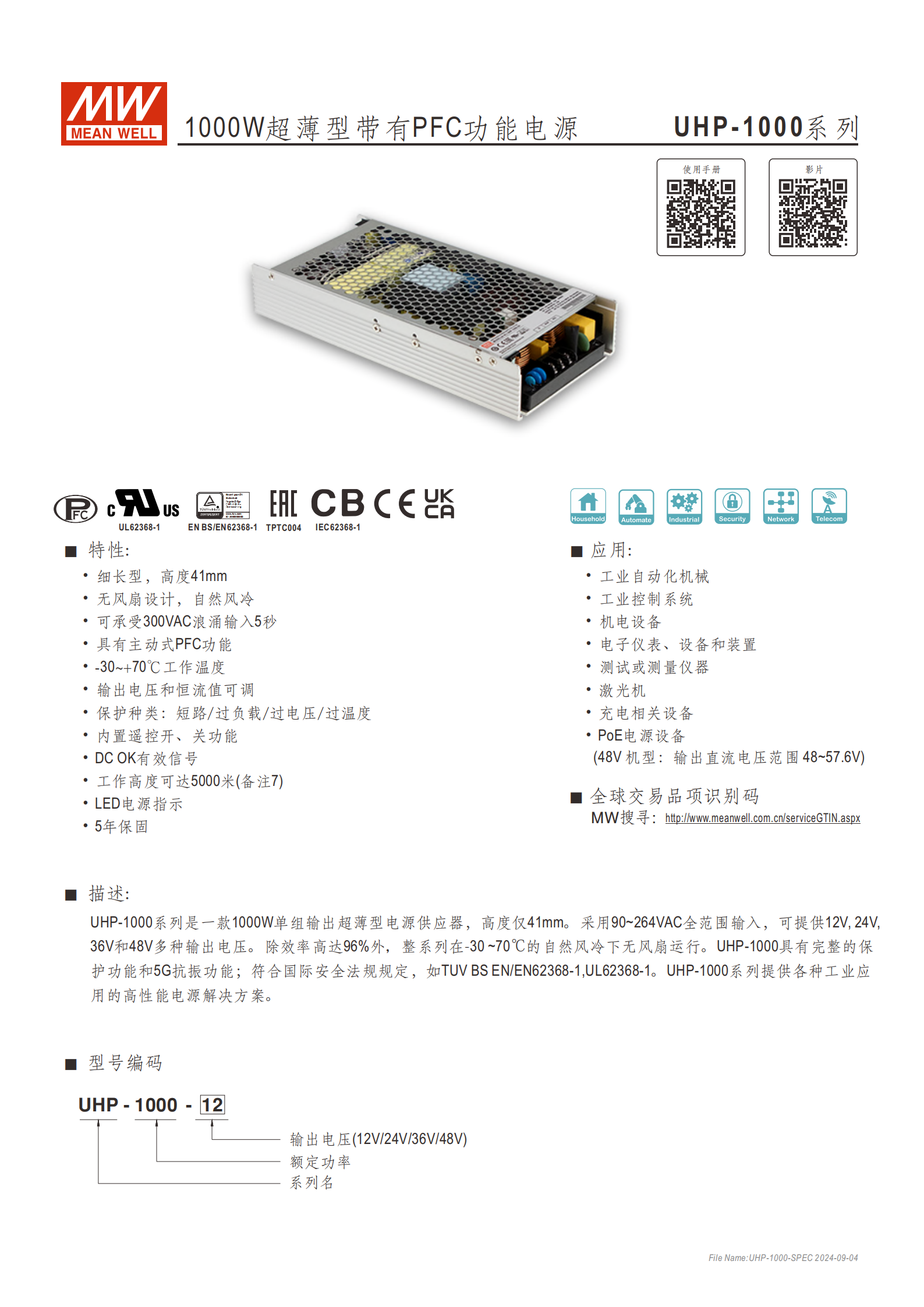

MEAN WELL UHP-1000 系列是一款1000W 超薄型帶有主動式 PFC 功能的電源供應器，高度僅41mm，采用無風扇自然風冷設計，輸入電壓范圍覆蓋90~264VAC/250~370VDC，提供12V、24V、36V、48V四種輸出電壓（可通過內建電位器或外部電壓調整，調整范圍分別為 12~14.4V、24~28.8V、36~43.2V、48~57.6V），效率最高達96% ，工作溫度范圍 **-30~+70℃** ，具備短路、過負載、過電壓、過溫度等完整保護功能，支持遙控開 / 關和 DC OK 有效信號，符合 UL62368-1 等國際安全法規，適用于工業自動化、機電設備、測試儀器等多種工業場景，提供5 年保固。
一、產品核心概況
| 項目 | 關鍵信息 |
|---|---|
| 品牌型號 | MEAN WELL UHP-1000 系列 |
| 產品定位 | 1000W 單組輸出超薄型電源供應器 |
| 核心設計 | 無風扇自然風冷，主動式 PFC 功能 |

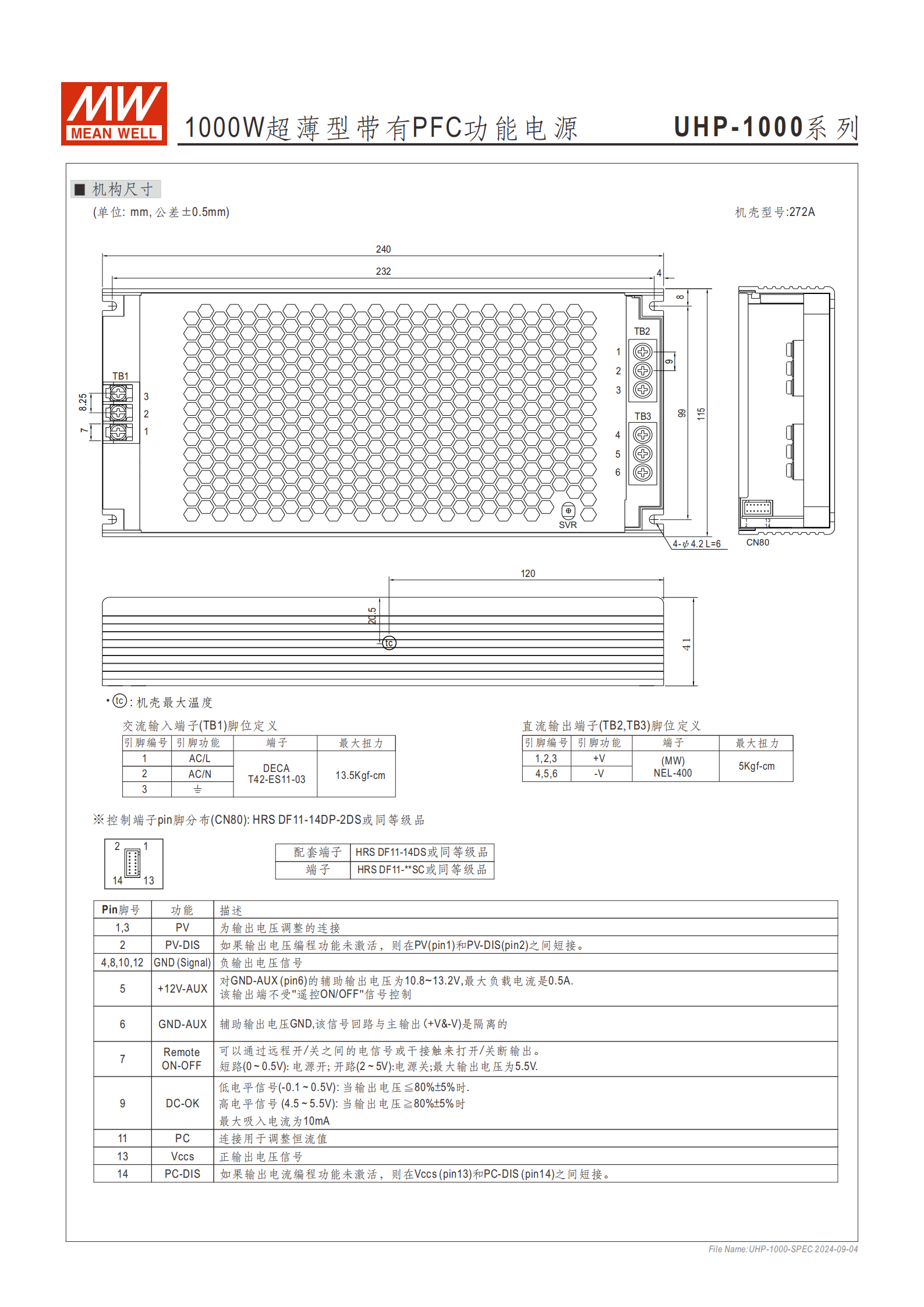

| 外觀尺寸 | 240×115×41mm（L×W×H），重量 1.74kg |
| 包裝規格 | 8pcs/14.9kg/0.74CUFT |
| 保固期限 | 5 年 |
二、電氣性能參數
（1）輸入規格
電壓范圍：90~264VAC（交流）、250~370VDC（直流，備注 4）
頻率范圍：47~63Hz
交流電流（Typ.）：冷啟動 10.1A/115VAC、5.3A/230VAC
浪涌電流：20A/115VAC、40A/230VAC
保持時間：滿載時 1000ms（115VAC）、50ms（230VAC）
啟動上升時間（Typ.）：12ms/115VAC、12ms/230VAC
（2）輸出規格

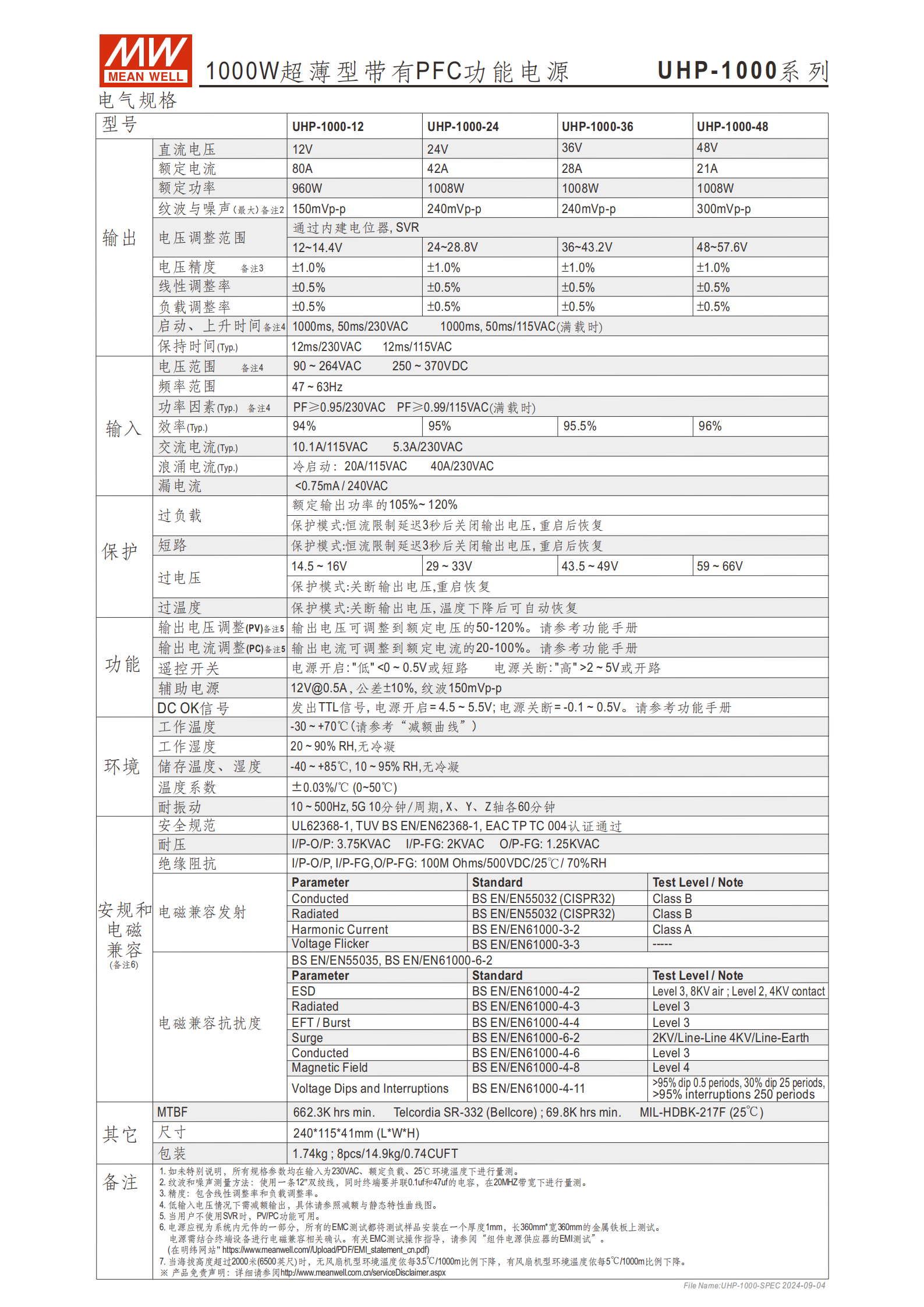

| 輸出電壓 | 調整范圍 | 額定電流 | 紋波與噪聲（最大） | 效率（Typ.） |
|---|---|---|---|---|
| 12V | 12~14.4V | 80A | 150mVp-p | 94% |
| 24V | 24~28.8V | 42A | 240mVp-p | 95% |
| 36V | 36~43.2V | 28A | 240mVp-p | 95.5% |
| 48V | 48~57.6V | 21A | 300mVp-p | 96% |
電壓精度：±1.0%（備注 3）
線性調整率 / 負載調整率：均為 **±0.5%**
溫度系數：±0.03%/℃（0~50℃）
（3）調整功能

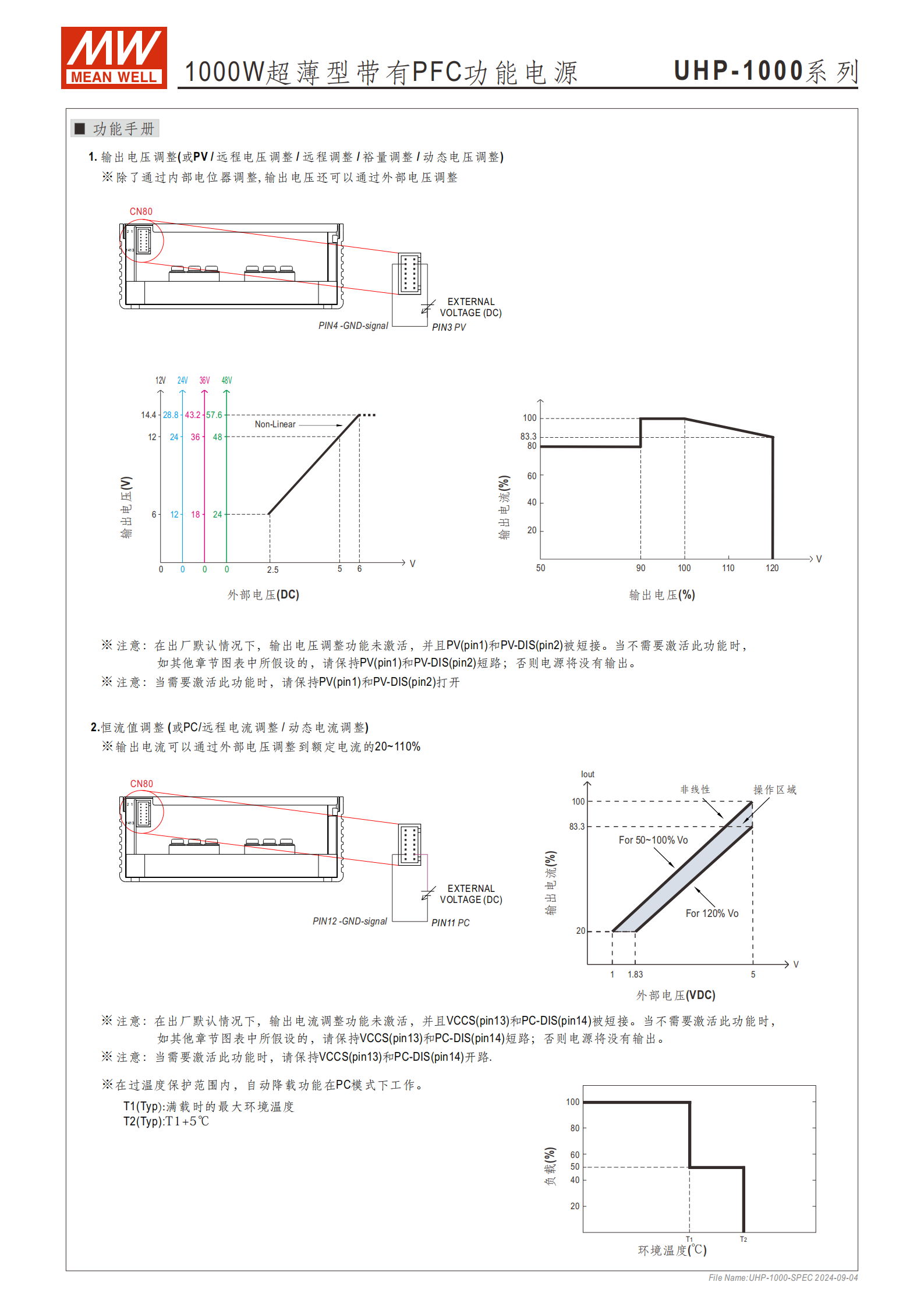

輸出電壓調整：通過內建電位器或外部電壓（PV 功能），可調整至額定電壓的20~110%（出廠默認未激活，需斷開 PV 與 PV-DIS 短接）
輸出電流調整：通過外部電壓（PC 功能），可調整至額定電流的20~110%（出廠默認未激活，需斷開 VCCS 與 PC-DIS 短接）
三、保護機制與特殊功能
（1）保護類型及模式
| 保護類型 | 保護模式 |
|---|---|
| 過負載 | 恒流限制延遲，3 秒后關閉輸出，重啟恢復 |
| 過電壓 | 105%~120% 額定電壓觸發，3 秒后關閉輸出，重啟恢復 |
| 過溫度 | 關斷輸出，溫度下降后自動恢復 |
| 短路 | 關斷輸出，重啟恢復 |
（2）特殊功能

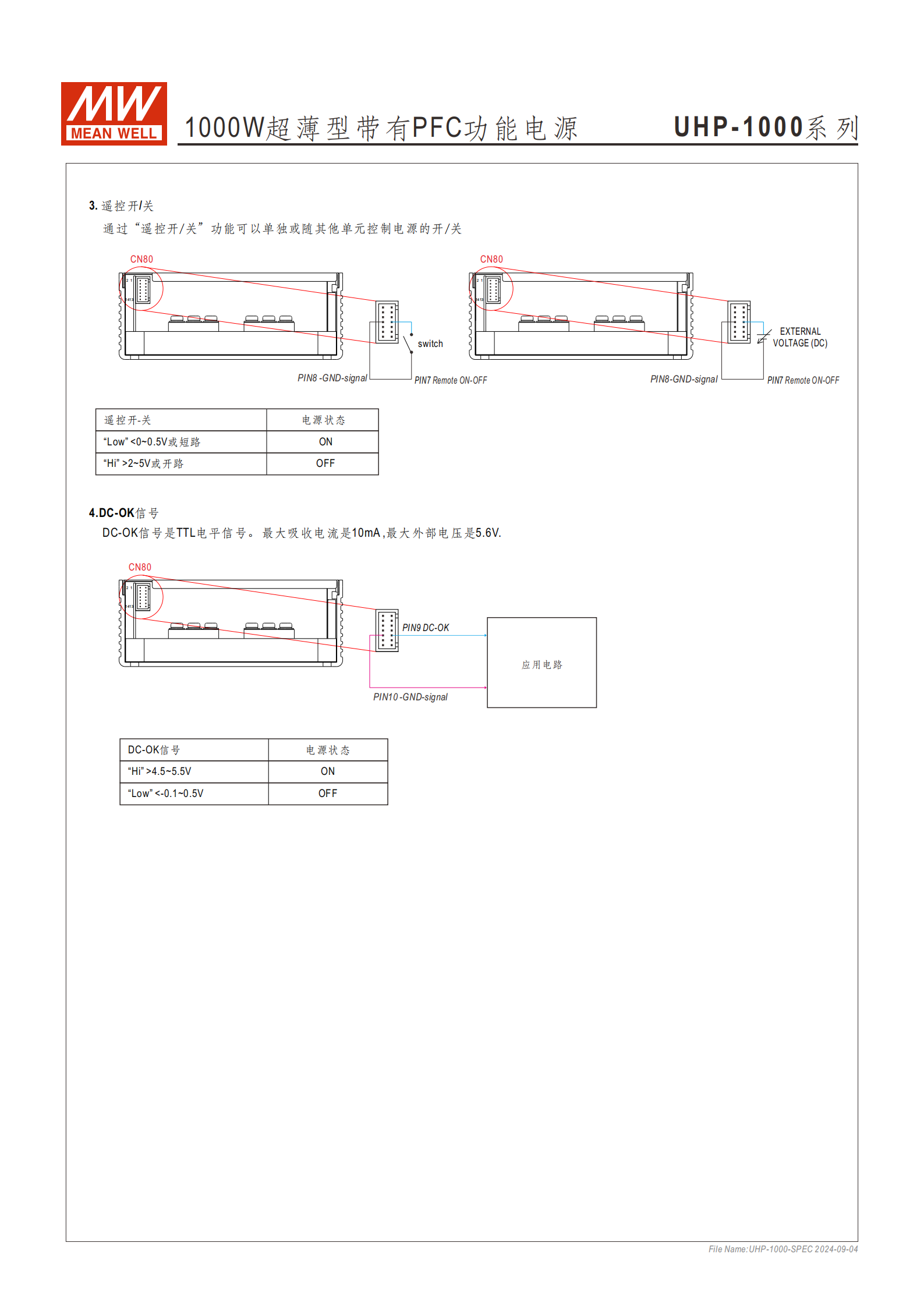

遙控開 / 關：通過外部電壓控制，低電平（<0~0.5V）或短路時開啟，高電平（>2~5V）或開路時關閉
DC OK 信號：TTL 電平信號，電源開啟時輸出 4.5~5.5V，關閉時輸出 - 0.1~0.5V，最大吸收電流 10mA
輔助電源：12V@0.5A，公差 ±10%，不受遙控開關控制
抗振性能：10~500Hz，5G 振動（X、Y、Z 軸各 60 分鐘 / 周期）
工作高度：最高5000 米（海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000 米下降）
四、環境與安全規范
（1）環境參數
工作溫度：-30~+70℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
儲存濕度：10~95% RH（無冷凝）
（2）安全與電磁兼容
安全認證：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓規格：I/P-O/P：3.75KVAC；I/P-FG：2KVAC；O/P-FG：1.25KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000 系列標準
五、應用場景
工業自動化機械、工業控制系統
機電設備、電子儀表及裝置
測試 / 測量儀器、激光機
充電相關設備、PoE 電源設備
六、安裝與使用注意事項

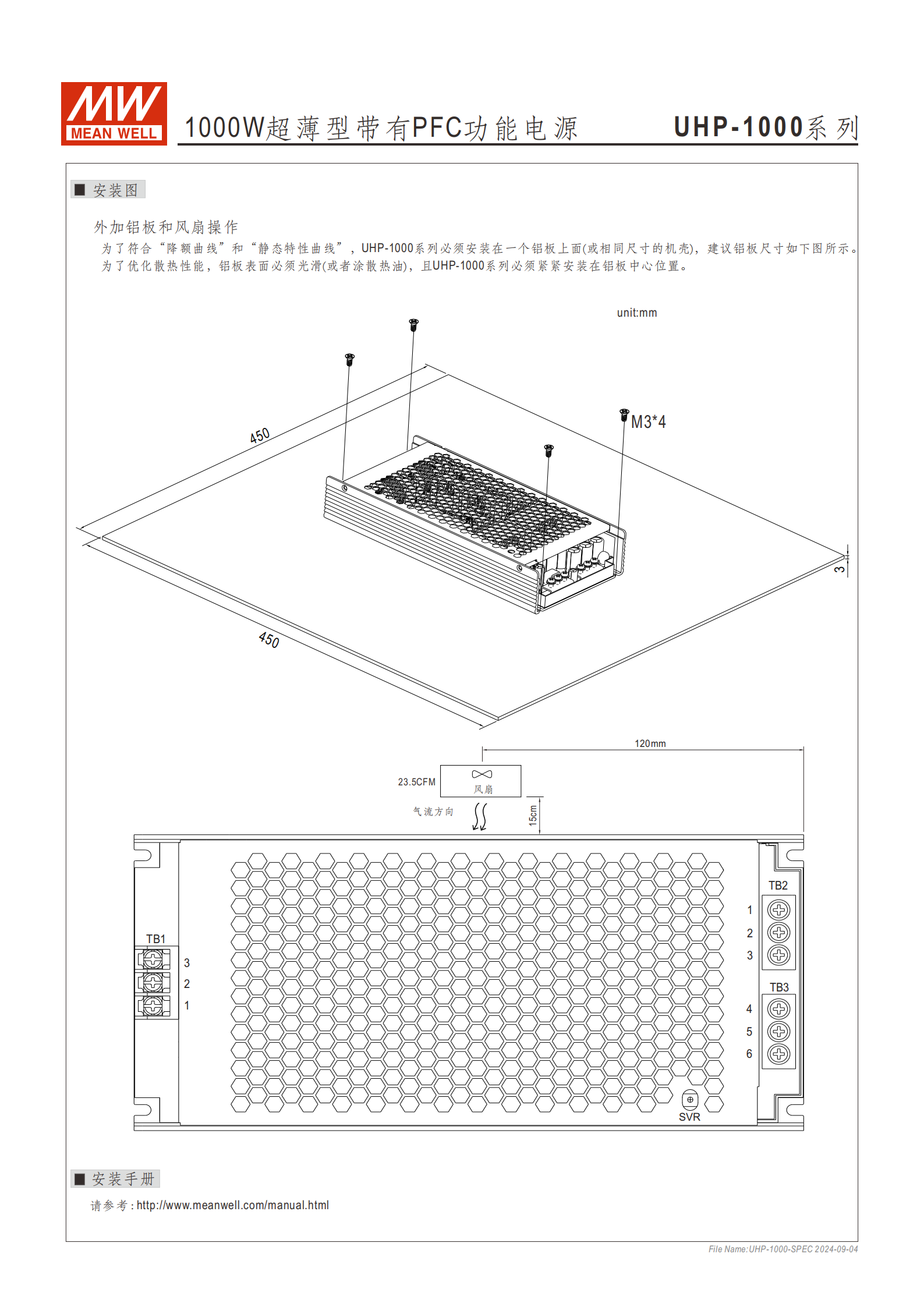

必須安裝在厚度 1mm、尺寸 360×360mm 的金屬鐵板上（或同等散熱條件的鋁板），優化散熱
紋波和噪聲測量：需使用 12 英寸雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測量
低輸入電壓時需減額輸出，具體參考減額與靜態特性曲線圖
電源需結合終端設備進行電磁兼容確認，相關測試指導可查閱明緯官網 EMI 聲明
