UHP-750 系列是明緯推出的750W 超薄型帶主動式 PFC 功能電源供應器，高度僅41mm，采用90~264VAC 全范圍輸入，提供 12V/24V/36V/48V（48V 機型輸出范圍 48~57.6V）多種輸出電壓，具備無風扇自然風冷設計，效率高達95% ，工作溫度范圍 **-30~+70℃** ，可承受 300VAC 浪涌輸入 5 秒，支持短路 / 過負載等多重保護及 DCOK 有效信號、LED 電源指示，工作高度可達 5000 米，符合多項國際安全與 EMC 標準，MTBF 表現優異，適用于工業自動化、控制系統等多種場景，需安裝在指定規格鋁板上優化散熱，提供 3 年保固。
一、產品基礎信息
| 項目 | 詳情 |
|---|---|
| 品牌 | MEAN WELL（明緯） |
| 系列名稱 | UHP-750 系列 |
| 產品類型 | 超薄型單組輸出電源供應器 |
| 額定功率 | 750W |
| 核心功能 | 帶有主動式 PFC 功能 |
| 保固期限 | 3 年 |
| 型號編碼規則 | UHP-750-XX（XX 代表輸出電壓：12/24/36/48） |

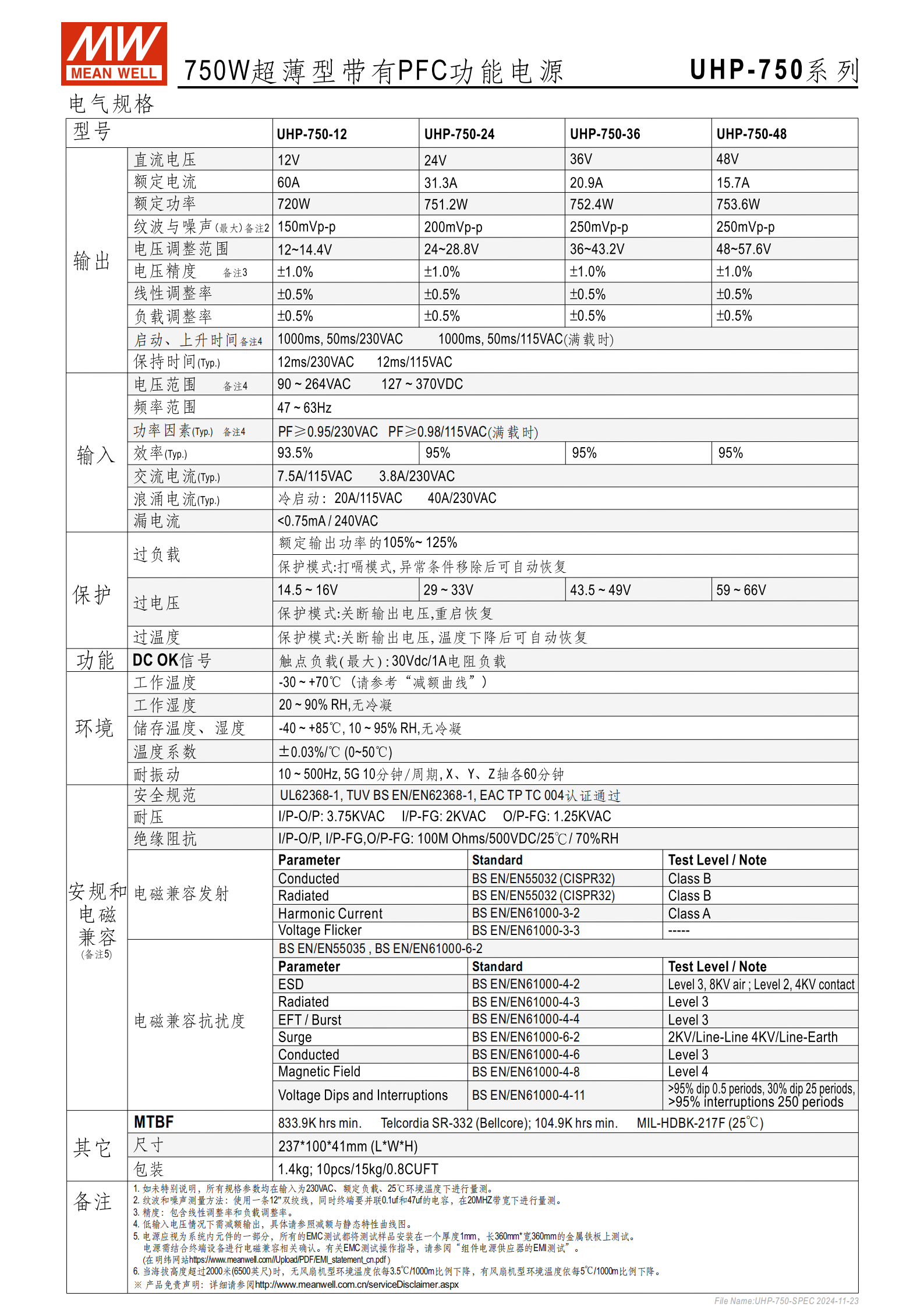

二、關鍵電氣參數
輸入輸出：
輸入電壓：90~264VAC 全范圍
輸出電壓：12V、24V、36V、48V（48V 機型輸出直流電壓范圍48~57.6V）
效率：最高可達95%
環境適應性：
工作溫度：-30~+70℃（自然風冷）
工作高度：可達5000 米
浪涌輸入承受：300VAC，持續 5 秒
抗振性能：5G 抗振功能
可靠性：
MTBF：最低833.9K hrs（Telcordia SR-332 標準）；最低104.9K hrs（MIL-HDBK-217F 標準，25℃環境）
三、產品結構與功能特性
結構設計：
外形尺寸：高度僅41mm（細長型）
散熱方式：無風扇設計，自然風冷（需配合鋁板安裝優化散熱）
核心功能：
保護種類：短路保護、過負載保護、過電壓保護、過溫度保護
輔助功能：DCOK 有效信號、LED 電源指示
安裝要求：
必須安裝在鋁板（或相同尺寸機殼）上，建議鋁板尺寸需匹配安裝孔位（M3*4 規格）
鋁板表面需光滑或涂散熱油，電源需緊緊安裝在鋁板中心位置
可選外加風扇（氣流方向指定）優化散熱
四、合規與測試標準
安全標準：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、IEC62368-1
EMC 標準：
輻射與傳導：BS EN/EN55032（CISPR32）
其他：BS EN/EN55035、BS EN/EN61000-6-2、BS EN/EN61000-3-2、BS EN/EN61000-3-3、BS EN/EN61000-4-2/3/4/6/8/11 等
測試說明：
常規規格參數測量條件：輸入 230VAC、額定負載、25℃環境溫度
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 47uf 電容，20MHZ 帶寬下量測
精度定義：包含線性調整率和負載調整率
EMC 測試：電源需視為系統內元件，結合終端設備進行電磁兼容確認
五、應用場景
工業自動化機械
工業控制系統
機電設備
電子儀表、設備和裝置
PoE 電源設備
六、特殊說明與免責
減額要求：低輸入電壓情況下需減額輸出（參照減額與靜態特性曲線圖）；海拔高度超過 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降
產品免責聲明：詳細參閱明緯官網對應頁面（http://www.meanwell.com.cn/serviceDisclaimer.aspx）
EMC 測試操作指導：參閱 “組件電源供應器的 EMI 測試操作指導”（官網鏈接：https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf）
4. 關鍵問題
問題 1：UHP-750 系列電源的核心優勢的應用場景有哪些？
答案：核心優勢包括：① 超薄設計（高度僅 41mm）+ 無風扇自然風冷，適配空間受限且需低噪音的場景；② 寬工作溫度范圍（-30~+70℃）+ 高工作高度（5000 米）+ 5G 抗振，適應惡劣工業環境；③ 95% 高 efficiency + 主動式 PFC 功能，節能且電網適應性強；④ 多重保護（短路 / 過負載等）+ 優異 MTBF，運行穩定可靠。主要應用場景為工業自動化機械、工業控制系統、機電設備、電子儀表及裝置、PoE 電源設備。
問題 2：UHP-750 系列電源在安裝和環境使用上有哪些關鍵限制要求？
答案：① 安裝要求：必須安裝在鋁板（或相同尺寸機殼）上，鋁板表面需光滑或涂散熱油，且電源需固定在鋁板中心位置，否則影響散熱；② 電壓與負載限制：低輸入電壓情況下需按減額曲線降低輸出功率；③ 海拔限制：海拔超過 2000 米時，無風扇機型的環境溫度需按 3.5℃/1000 米的比例下調，避免過熱；④ EMC 確認：需結合終端設備進行電磁兼容相關測試確認，不可單獨作為系統使用。
問題 3：UHP-750 系列電源的輸出規格、可靠性指標及合規標準分別是什么？
答案：① 輸出規格：支持 12V/24V/36V/48V 四種輸出電壓，其中 48V 機型的輸出范圍為 48~57.6V，額定功率 750W；② 可靠性指標：MTBF 最低為 833.9K hrs（Telcordia SR-332 標準）或 104.9K hrs（MIL-HDBK-217F 標準，25℃環境）；③ 合規標準：安全方面符合 UL62368-1、TUV BS EN/EN62368-1 等標準；EMC 方面符合 BS EN/EN55032（CISPR32）、BS EN/EN61000 系列等多項標準。
