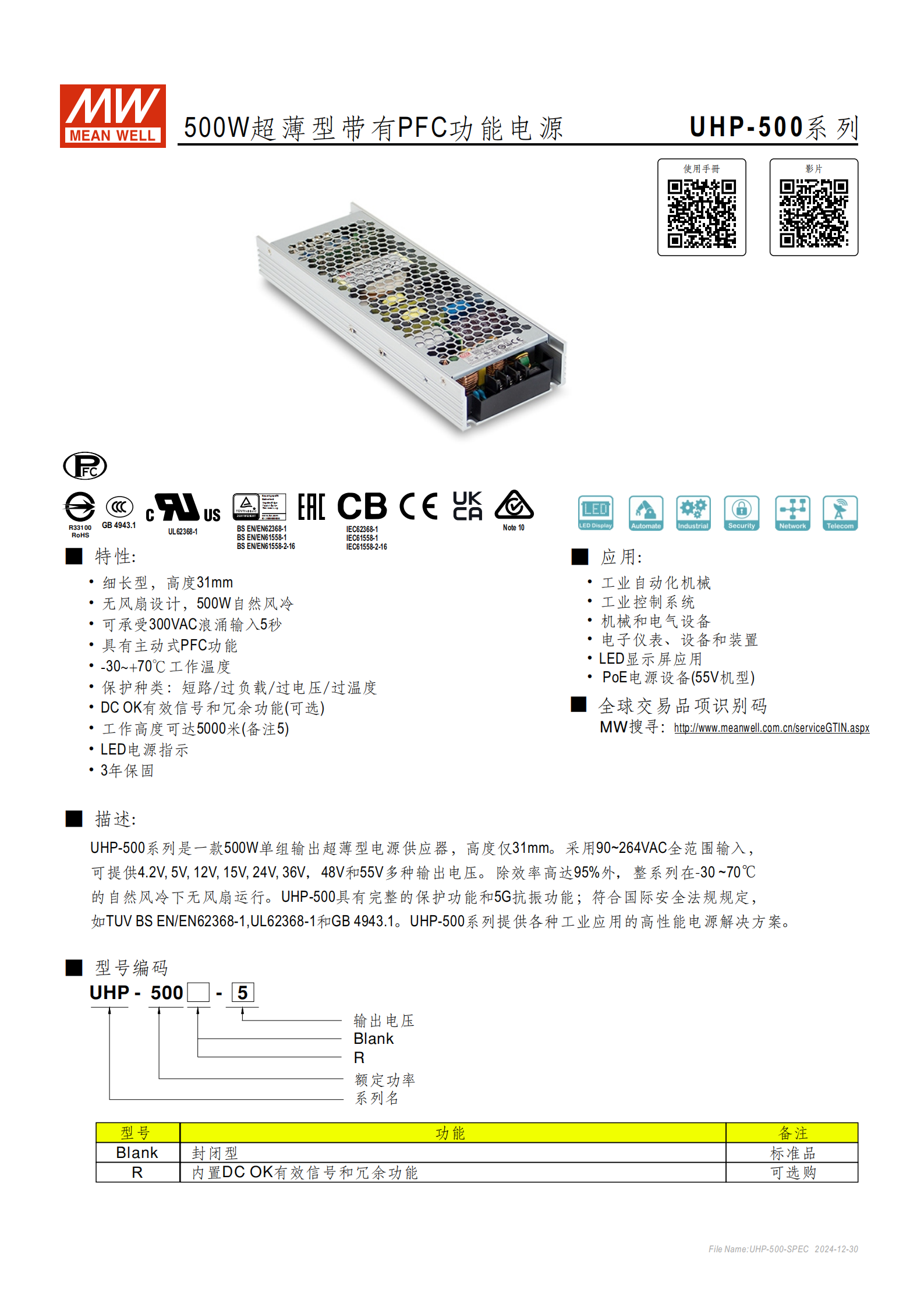

品牌與系列：MEAN WELL（明緯）UHP-500 系列
核心定位：500W 單組輸出超薄型電源供應器，帶有主動式 PFC 功能
物理規格：

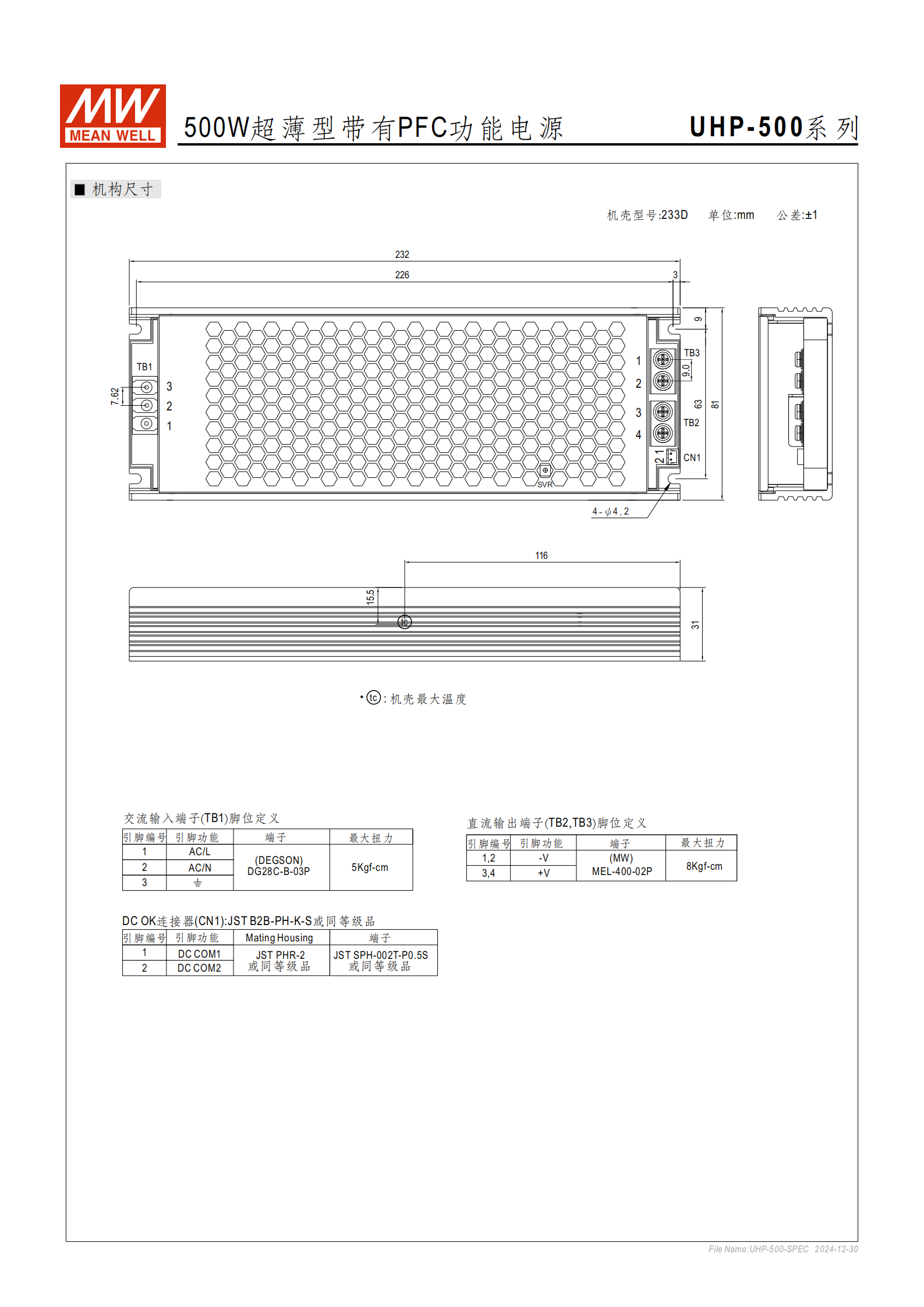

尺寸：2328131mm（LWH），高度僅 31mm，超薄設計
重量：0.905kg
包裝：16pcs/15.48kg/0.82CUFT
保固期限：3 年

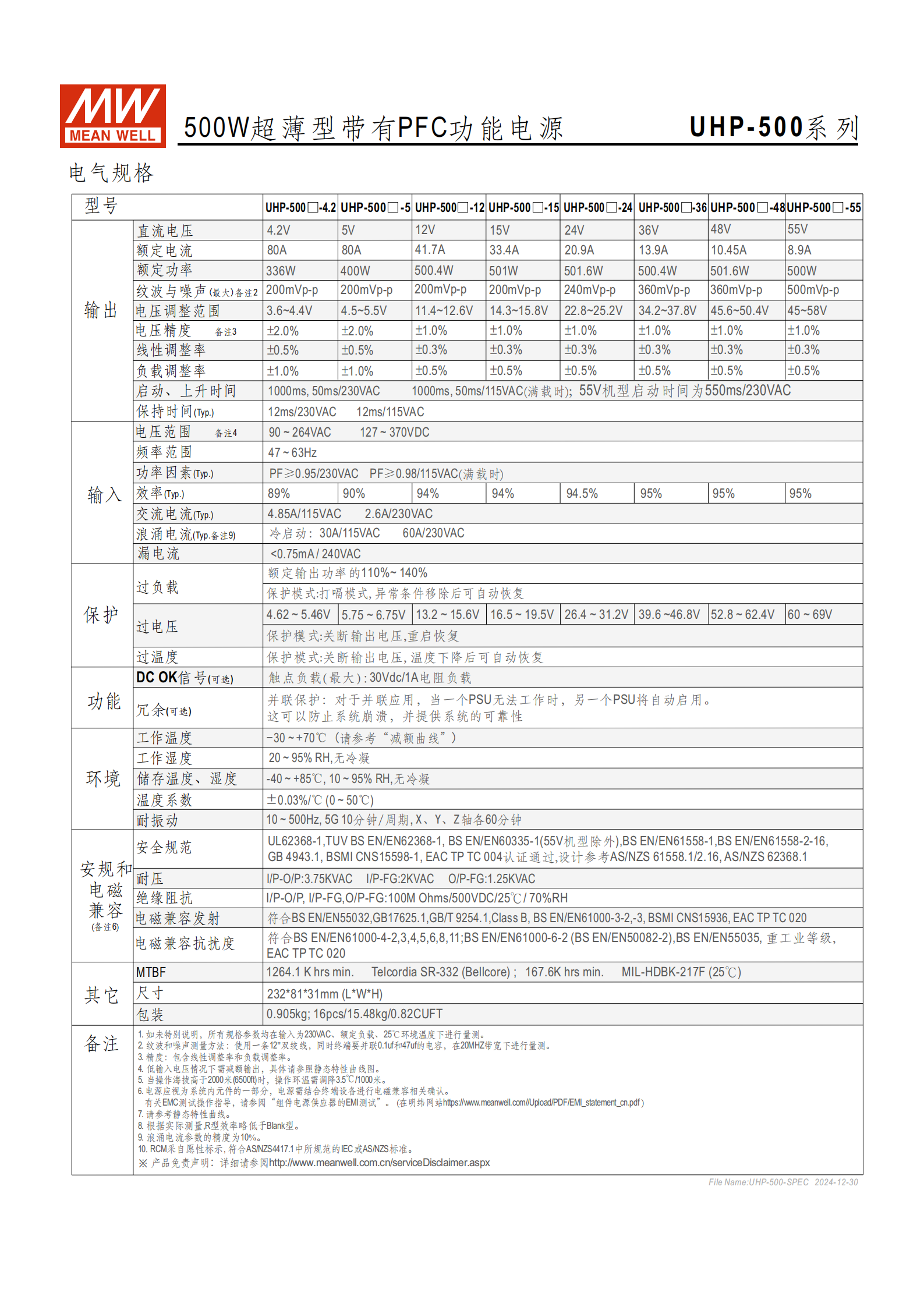

二、電氣核心參數
（1）輸入?yún)?shù)
| 項目 | 規格詳情 |
|---|---|
| 電壓范圍 | 交流：90~264VAC；直流：127~370VDC（備注 4：低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | 230VAC 滿載：PF≥0.95；115VAC 滿載：PF≥0.98 |
| 交流電流（Typ.） | 115VAC：4.85A；230VAC：2.6A |
| 浪涌電流（Typ.） | 冷啟動：115VAC 30A、230VAC 60A（精度 ±10%） |
| 漏電流 | <0.75mA / 240VAC |
（2）輸出參數（各型號核心數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| UHP-500-4.2 | 4.2V | 80A | 500.4W | 3.6~4.4V | ±1.0% | 200mVp-p |
| UHP-500-5 | 5V | 80A | 500.4W | 4.5~5.5V | ±2.0% | 200mVp-p |
| UHP-500-12 | 12V | 41.7A | 501W | 11.4~12.6V | ±1.0% | 360mVp-p |
| UHP-500-15 | 15V | 33.4A | 501W | 14.3~15.8V | ±1.0% | 360mVp-p |
| UHP-500-24 | 24V | 20.9A | 501.6W | 22.8~25.2V | ±1.0% | 240mVp-p |
| UHP-500-36 | 36V | 13.9A | 500.4W | 34.2~37.8V | ±1.0% | 200mVp-p |
| UHP-500-48 | 48V | 10.45A | 501.6W | 45.6~50.4V | ±0.3% | 200mVp-p |
| UHP-500-55 | 55V | 8.9A | 499.5W | 45~58V | ±2.0% | 500mVp-p |
（3）其他電氣特性
線性調整率：±0.3%~±1.0%
負載調整率：±0.3%~±1.0%
啟動 / 上升時間：滿載時 1000ms（50ms/230VAC、50ms/115VAC）；55V 機型 550ms/230VAC
保持時間（Typ.）：12ms/115VAC、12ms/230VAC
溫度系數：±0.03%/℃（0~50℃）
三、核心功能與特性

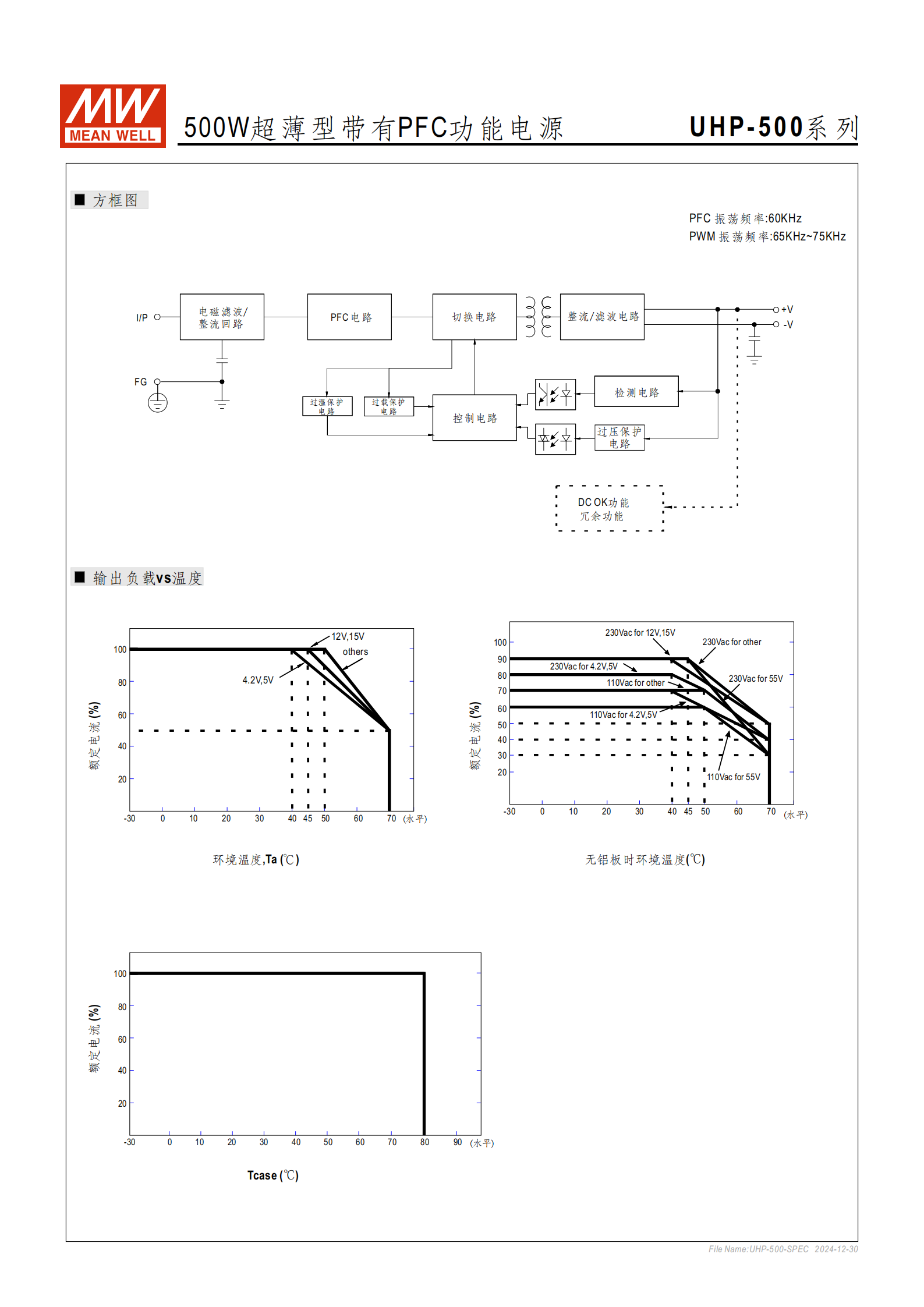

散熱設計：無風扇自然風冷，整系列在 - 30~70℃環境下穩定運行
保護功能：
過負載保護：額定輸出功率的 110%~140%，打嗝模式，異常移除后自動恢復
過電壓保護：不同型號對應 4.62~69V，關斷輸出，重啟恢復
過溫度保護：關斷輸出，溫度下降后自動恢復
短路保護：完整保護機制
特殊功能（可選）：
DC OK 有效信號：觸點負載最大 30Vdc/1A 電阻負載
冗余功能：并聯應用時，單個 PSU 故障可自動切換，避免系統崩潰
環境適應性：
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH，無冷凝
工作高度：最高 5000 米（海拔超 2000 米時，環溫需降 3.5℃/1000 米）
抗振性能：10~500Hz，5G 振動強度，X/Y/Z 軸各 60 分鐘測試達標
四、合規與可靠性
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、GB 4943.1、BS EN/EN61558-1 等多項國際標準
電磁兼容（EMC）：
發射：符合 BS EN/EN55032、GB17625.1 等 Class B 標準
抗擾度：符合 BS EN/EN61000-4 系列、重工業等級標準
可靠性（MTBF）：
Telcordia SR-332（Bellcore）：≥1264.1K hrs（min.）
MIL-HDBK-217F（25℃）：≥167.6K hrs（min.）
五、適用場景
工業自動化機械
工業控制系統
機械和電氣設備
電子儀表、設備和裝置
LED 顯示屏應用
PoE 電源設備（55V 機型專用）
4. 關鍵問題及答案
問題 1：UHP-500 系列電源的核心優勢的是什么？適用于哪些特殊工業場景？
答案：核心優勢包括：① 超薄設計（高度僅 31mm）+ 無風扇自然風冷，適配空間受限且需低噪音的環境；② 寬輸入電壓范圍（90~264VAC/127~370VDC）+ 寬工作溫度（-30~+70℃）+ 5G 抗振 + 5000 米工作高度，環境適應性極強；③ 主動式 PFC 功能（PF≥0.95）+ 最高 95% 效率，節能且穩定；④ 完整保護 + 可選冗余功能，系統可靠性高。特殊適用場景：PoE 電源設備（55V 機型）、LED 顯示屏、高海拔 / 低溫工業自動化場景、無風扇靜音工業控制系統。
問題 2：UHP-500 系列各型號的輸出電壓和額定功率有何差異？哪款型號的紋波與噪聲最大？
答案：輸出電壓覆蓋 4.2V、5V、12V、15V、24V、36V、48V、55V，額定功率在 336W（UHP-500-15）至 501.6W（UHP-500-24/48）之間；其中UHP-500-55 型號的紋波與噪聲最大，達 500mVp-p，其余型號多為 200~360mVp-p。具體差異可參考 “輸出參數表格”，核心區別在于輸出電壓對應的額定電流不同，進而影響額定功率。
問題 3：UHP-500 系列電源的保護功能有哪些？異常情況發生時如何恢復？
答案：保護功能包括過負載、過電壓、過溫度、短路保護，具體恢復機制如下：① 過負載保護（110%~140% 額定功率）：打嗝模式，移除異常條件后自動恢復；② 過電壓保護（4.62~69V，因型號而異）：關斷輸出電壓，需重啟電源恢復；③ 過溫度保護：關斷輸出電壓，待溫度下降后自動恢復；④ 短路保護：觸發后需排除短路故障，電源可自動恢復正常輸出
