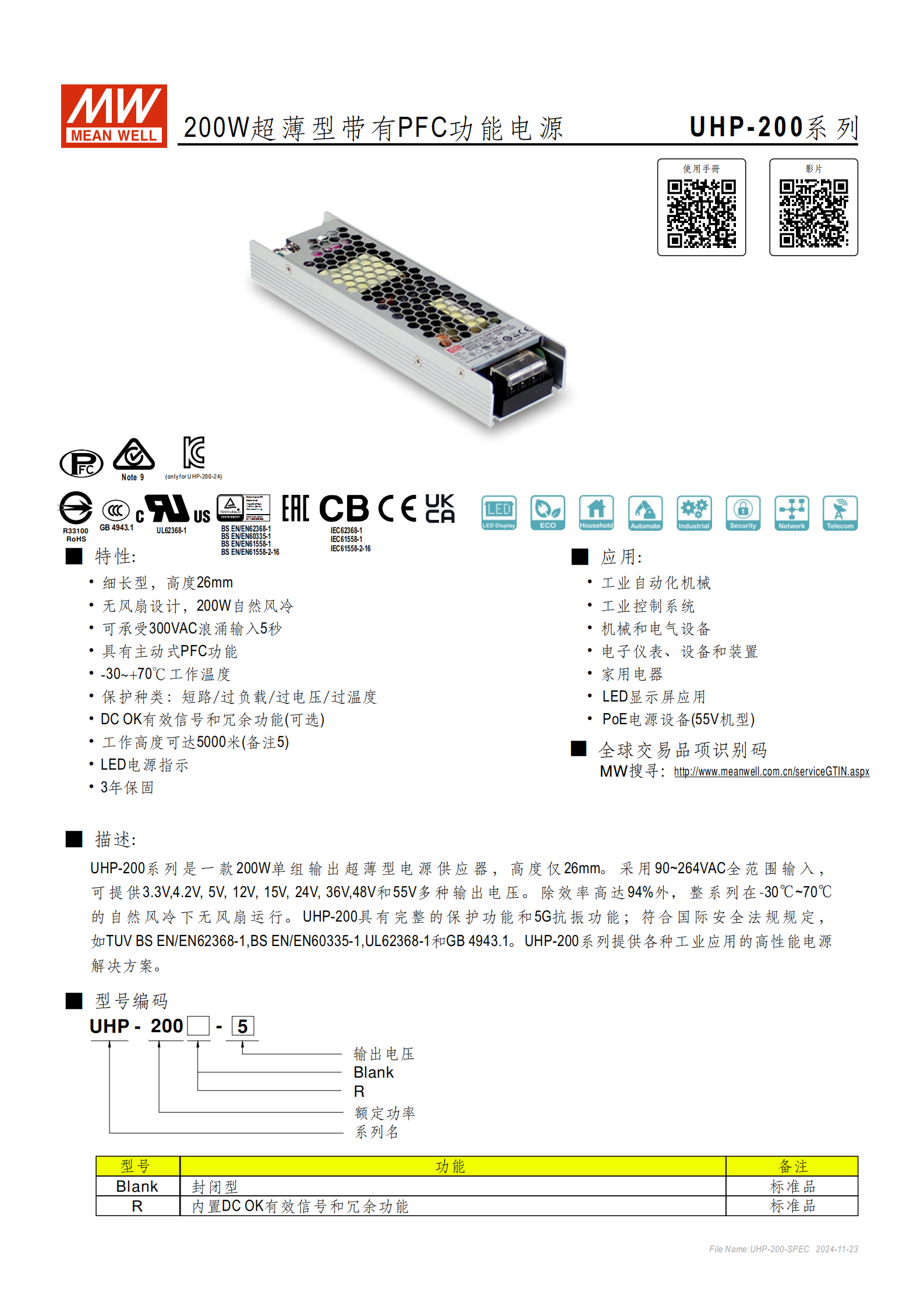

品牌與系列：MEAN WELL（明緯）UHP-200 系列，定位 200W 級單組輸出電源供應器
核心特點：超薄設計（高度僅 26mm）、無風扇自然風冷、主動式 PFC 功能，效率最高達 94%
核心優勢：寬溫工作（-30~+70℃）、抗振性能（5G，10~500Hz）、工作高度可達 5000 米（需按海拔調降環溫）
保固政策：3 年質量保固
二、型號編碼與分類
| 型號后綴 | 功能類型 | 備注 |
|---|---|---|
| Blank | 封閉型 | 標準配置，無特殊附加功能 |
| R | 功能增強型 | 內置 DC OK 有效信號和冗余功能，支持并聯使用 |
三、電氣規格詳情
| 類別 | 關鍵參數 |
|---|---|
| 輸入?yún)?shù) | 電壓范圍：90~264VAC 全范圍；頻率：47~63Hz；功率因素：PF≥0.94（230VAC 滿載）、PF≥0.98（115VAC 滿載）；浪涌電流：40A/115VAC、80A/230VAC（冷啟動） |
| 輸出參數 | 輸出電壓：3.3V、4.2V、5V、12V、15V、24V、36V、48V、55V（9 種選擇）；額定電流：3.6A（55V）~40A（3.3V/4.2V/5V）；額定功率：132W（3.3V）~201.6W（15V 及以上）；紋波與噪聲：150mVp-p（3.3V/4.2V）~360mVp-p（55V）；電壓精度：±1.0%（15V 及以上）、±2.0%（3.3V/4.2V/5V） |
| 保護功能 | 過負載保護：額定功率 110%~140%，打嗝模式自動恢復；過電壓保護：3.8~69V（隨型號變化），關斷輸出后重啟恢復；過溫度保護：關斷輸出，溫度下降后自動恢復 |

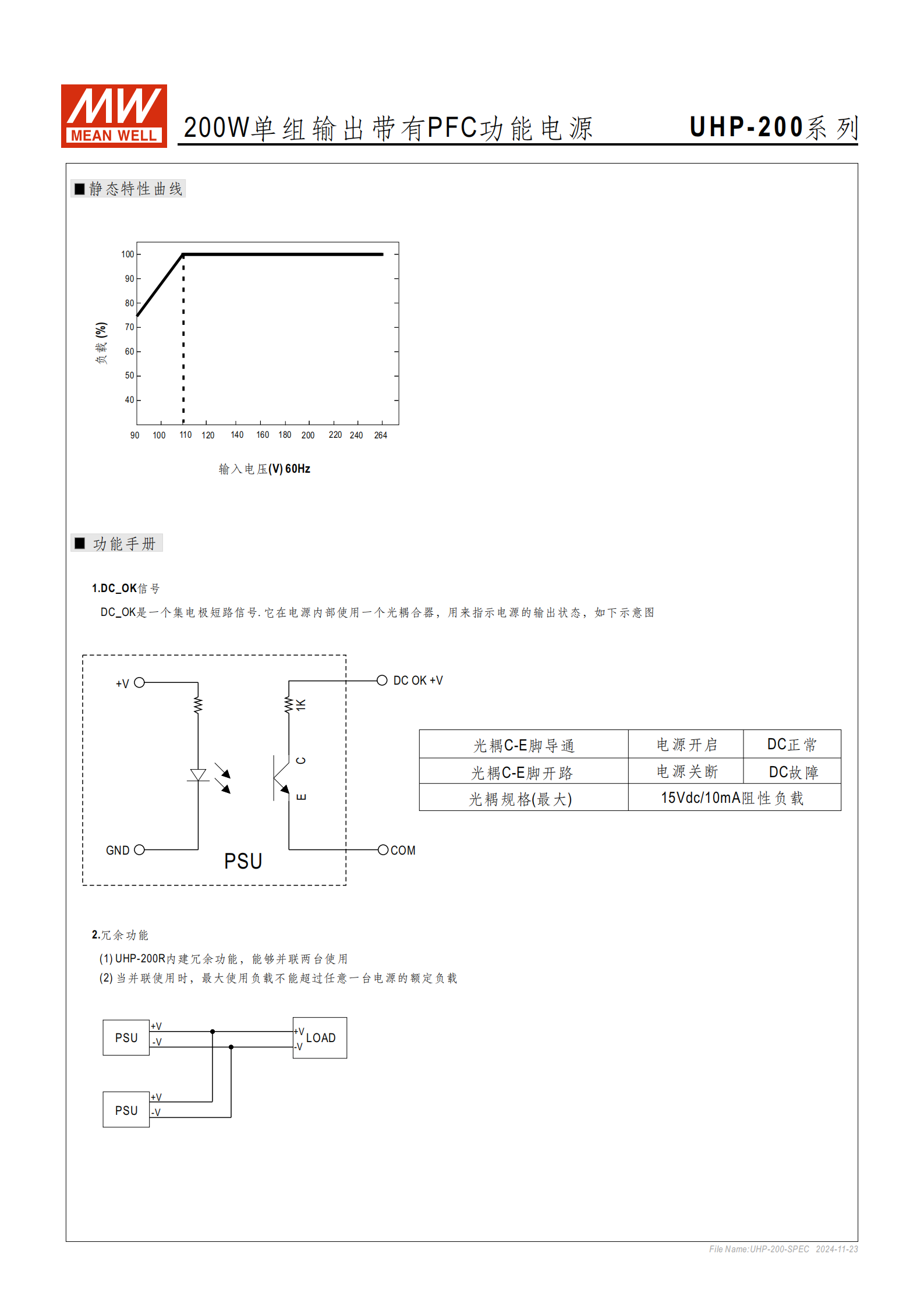

| 特殊功能 | DC OK 信號：集電極短路信號，光耦 C-E 腳導通表示 DC 正常（最大負載 15Vdc/10mA）；冗余功能：R 型可并聯兩臺，最大負載不超過單臺額定負載 |
四、環境與安規要求
環境條件：工作濕度 20~95% RH（無冷凝）；儲存溫度 - 40~+85℃、濕度 10~95% RH（無冷凝）；溫度系數 ±0.03%/℃（0~50℃）
安全認證：符合 UL62368-1、GB 4943.1、TUV BS EN/EN62368-1 等多項國際標準（55V 機型除外部分 EN60335-1 認證）
電磁兼容：發射端符合 BS EN/EN55032、GB17625.1 等 Class B 標準；抗擾度符合 BS EN/EN61000 系列標準，達重工業等級
絕緣與耐壓：I/P-O/P：3.75KVAC；I/P-FG：2KVAC；O/P-FG：1.25KVAC；絕緣阻抗≥100MΩ（500VDC/25℃/70% RH）
五、物理與安裝規格
尺寸重量：機身尺寸 1945526mm（LWH）；單臺凈重 0.468kg，整箱包裝 24 臺（總重 12.2kg，體積 0.49CUFT）
端子規格：交流輸入端子（TB1）：DG28C-B-03P，最大扭力 5Kgf-cm；直流輸出端子（TB2/TB3）：TB-HTP-200-40A，最大扭力 8Kgf-cm；DC OK 連接器（CN10）：JST B2B-PH-K-S 或同等級品
安裝要求：需安裝在光滑鋁板（或同尺寸機殼）中心位置，建議鋁板尺寸 300mm 相關規格，可涂散熱油優化散熱
六、應用場景
工業領域：工業自動化機械、工業控制系統、機械和電氣設備
電子領域：電子儀表、設備和裝置、PoE 電源設備（55V 機型專用）
其他領域：家用電器、LED 顯示屏應用
4. 關鍵問題
問題 1：UHP-200 系列電源的核心適用場景及差異化優勢是什么？
答案：核心適用場景包括工業自動化機械、控制系統、電子儀表、LED 顯示屏、PoE 電源設備（55V 機型）等。差異化優勢體現在：① 超薄設計（高度僅 26mm）+ 無風扇自然風冷，適配空間受限場景；② 寬溫工作（-30~+70℃）+ 5G 抗振 + 5000 米工作高度，適應惡劣工業環境；③ 主動式 PFC 功能（PF≥0.94）+ 最高 94% 效率，節能且電網兼容性好；④ 完整保護功能（短路 / 過負載等）+ 多項國際安規認證，可靠性高。
問題 2：UHP-200 系列不同型號的輸出參數差異及功能區分是什么？
答案：（1）輸出參數差異：該系列提供 9 種輸出電壓（3.3V~55V），額定電流從 3.6A（55V）到 40A（3.3V/4.2V/5V），額定功率 132W~201.6W；電壓精度分為 ±1.0%（15V 及以上機型）和 ±2.0%（3.3V/4.2V/5V 機型），紋波噪聲 150mVp-p~360mVp-p。（2）功能區分：Blank 型為標準封閉型，無附加功能；R 型內置 DC OK 有效信號（指示輸出狀態）和冗余功能（支持兩臺并聯，單臺負載不超額定值，提升系統可靠性）。
問題 3：UHP-200 系列電源的安裝與使用需注意哪些關鍵要求？

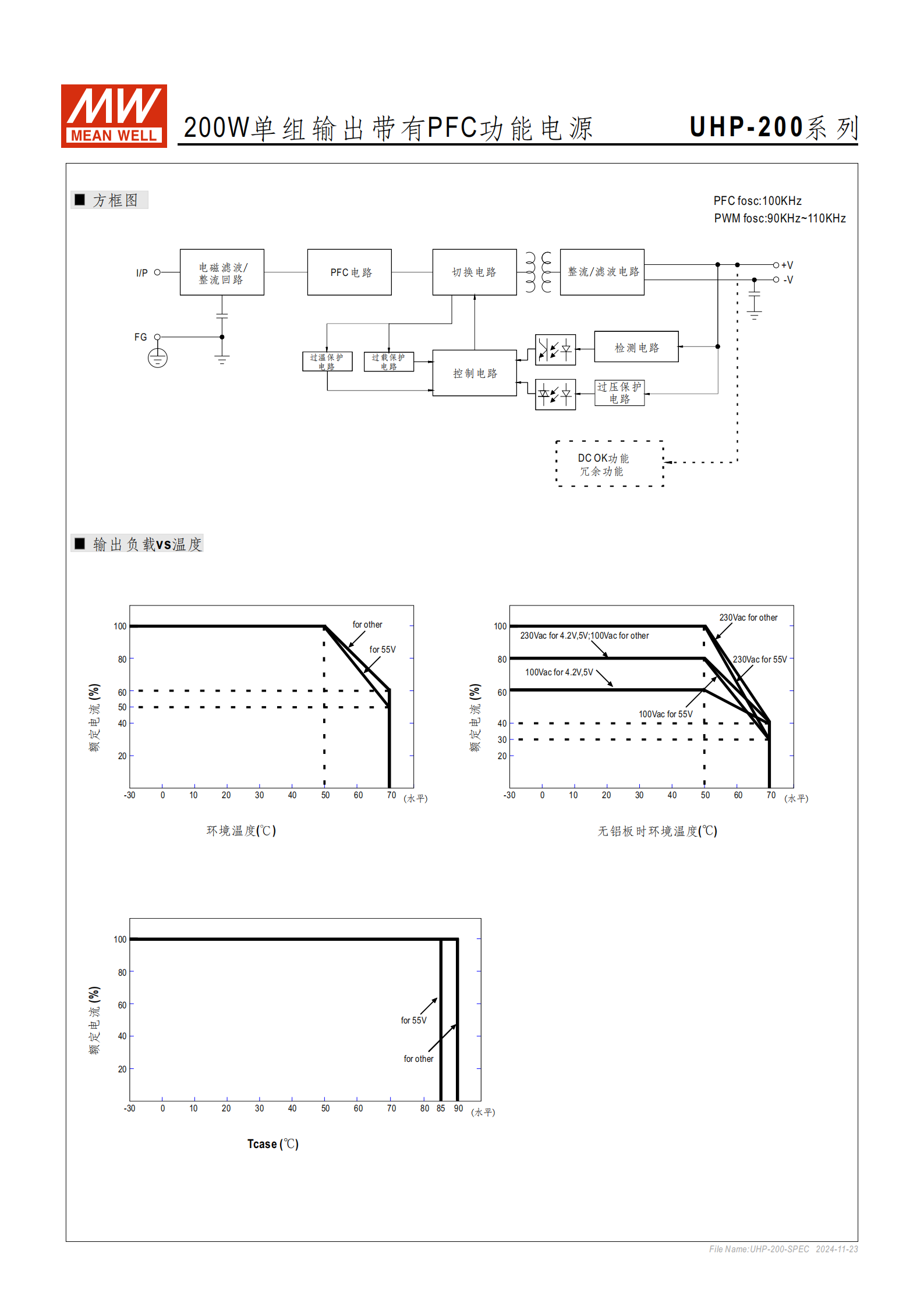

答案：① 散熱要求：必須安裝在光滑鋁板（或同尺寸機殼）中心位置，可涂散熱油，否則需遵循降額曲線調整負載；② 海拔與溫度：海拔高于 2000 米時，每升高 1000 米需調降環溫 5℃；③ 并聯使用：僅 R 型支持并聯，且最大負載不能超過任意一臺的額定負載；④ 端子安裝：交流輸入端子扭力不超過 5Kgf-cm，直流輸出端子不超過 8Kgf-cm，確保連接穩定；⑤ EMC 測試：電源需作為系統元件，結合終端設備安裝在 1mm 厚、360*360mm 金屬鐵板上進行 EMC 確認。
