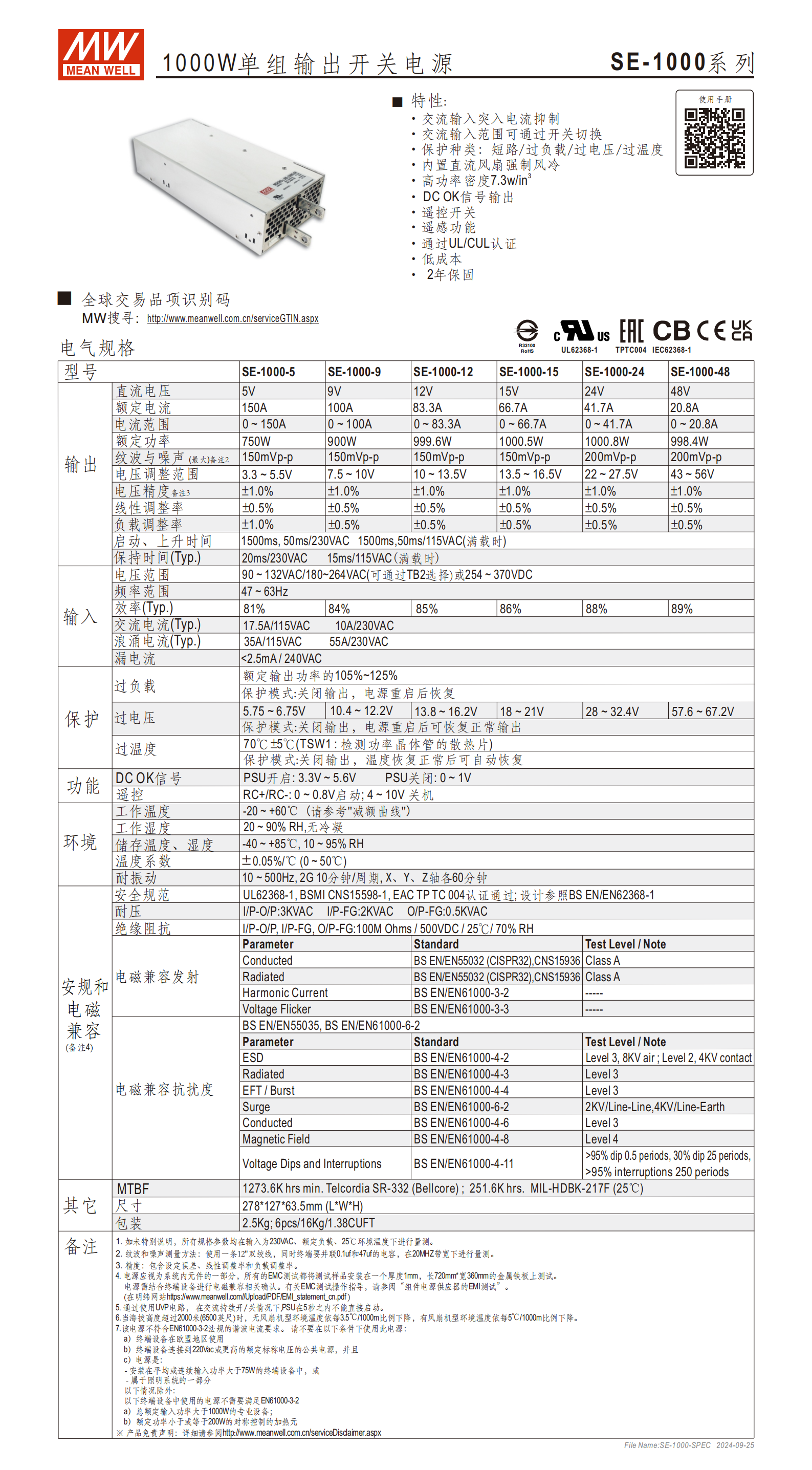

產品基礎信息
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | SE-1000 系列 1000W 單組輸出開關電源 |
| 核心特性 | 1. 交流輸入突入電流抑制；2. 交流輸入范圍可通過開關切換；3. 保護種類：短路 / 過負載 / 過電壓 / 過溫度；4. 內置直流風扇強制風冷；5. 高功率密度7.3w/in；6. DC OK 信號輸出；7. 遙控開關 + 遙感功能；8. 通過 UL/CUL 認證；9. 低成本；10. 2 年保固 |
| 適用場景 | 對電源功率、穩定性、保護功能有要求的工業設備、電子設備等 |
二、核心電氣規格（輸出 + 輸入）
（1）輸出參數詳情
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| SE-1000-5 | 5V | 150A | 0~150A | 750W | 150mVp-p | 3.3~5.5V | ±1.0% |
| SE-1000-9 | 9V | 100A | 0~100A | 900W | 150mVp-p | 7.5~10V | ±1.0% |
| SE-1000-12 | 12V | 83.3A | 0~83.3A | 1000.8W | 150mVp-p | 10~13.5V | ±1.0% |
| SE-1000-15 | 15V | 66.7A | 0~66.7A | 1000.5W | 150mVp-p | 13.5~16.5V | ±1.0% |
| SE-1000-24 | 24V | 41.7A | 0~41.7A | - | 200mVp-p | 22~27.5V | ±1.0% |
| SE-1000-48 | 48V | 20.8A | 0~20.8A | 998.4W | 200mVp-p | 43~56V | ±1.0% |
（2）輸入?yún)?shù)詳情
| 項目 | 關鍵數據 |
|---|---|
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | SE-1000-5：81%；SE-1000-9：84%；SE-1000-12：85%；SE-1000-15：86%；SE-1000-24：88%；SE-1000-18：89% |
| 交流電流（Typ.） | SE-1000-5：17.5A/115VAC、35A/230VAC；SE-1000-9：10A/230VAC、55A/230VAC（其他型號未單獨標注） |
| 浪涌電流（Typ.） | 未明確分型號，僅標注相關輸入規格對應值 |
| 漏電流 | <2.5mA/240VAC |
（3）調整與響應特性
線性調整率：±0.5%~±1.0%
負載調整率：±0.5%~±1.0%
啟動、上升時間：1500ms（啟動）、50ms/230VAC（上升）；1500ms（啟動）、50ms/115VAC（上升）（滿載時）
溫度系數：±0.05%/°C（0~50°C）
三、保護功能詳情
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的105%-125% | 關閉輸出，電源重啟后恢復 |
| 過電壓 | SE-1000-5：5.75~6.75V；SE-1000-9：10.4~12.2V；SE-1000-12：13.8~16.2V；SE-1000-15：18~21V；SE-1000-24：28~32.4V；SE-1000-48：57.6~67.2V | 關閉輸出，電源重啟后恢復 |
| 過溫度 | 70°C±5°C（檢測功率晶體管散熱片） | 關閉輸出，溫度恢復正常后自動恢復 |
| 短路 | 無明確觸發數值，默認短路狀態 | 關閉輸出，電源重啟后恢復 |
四、功能配置
DC OK 信號：PSU 開啟時輸出 3.3V~5.6V；PSU 關閉時輸出 0~1V（TTL 信號）
遙控功能：RC + 與 RC - 之間電壓 0-0.8V 啟動；4-10V 關機，工作電流 6~20mA（需外部電源）
遙感功能：支持 ±S 端子連接，實現精準電壓補償
風扇功能：內置直流風扇強制風冷，含風扇鎖定保護
五、環境與物理參數
| 項目 | 關鍵數據 |
|---|---|
| 工作溫度 | -20~+60°C（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度、濕度 | -40~+85°C，10~95% RH |
| 耐振動 | 10-500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘 |

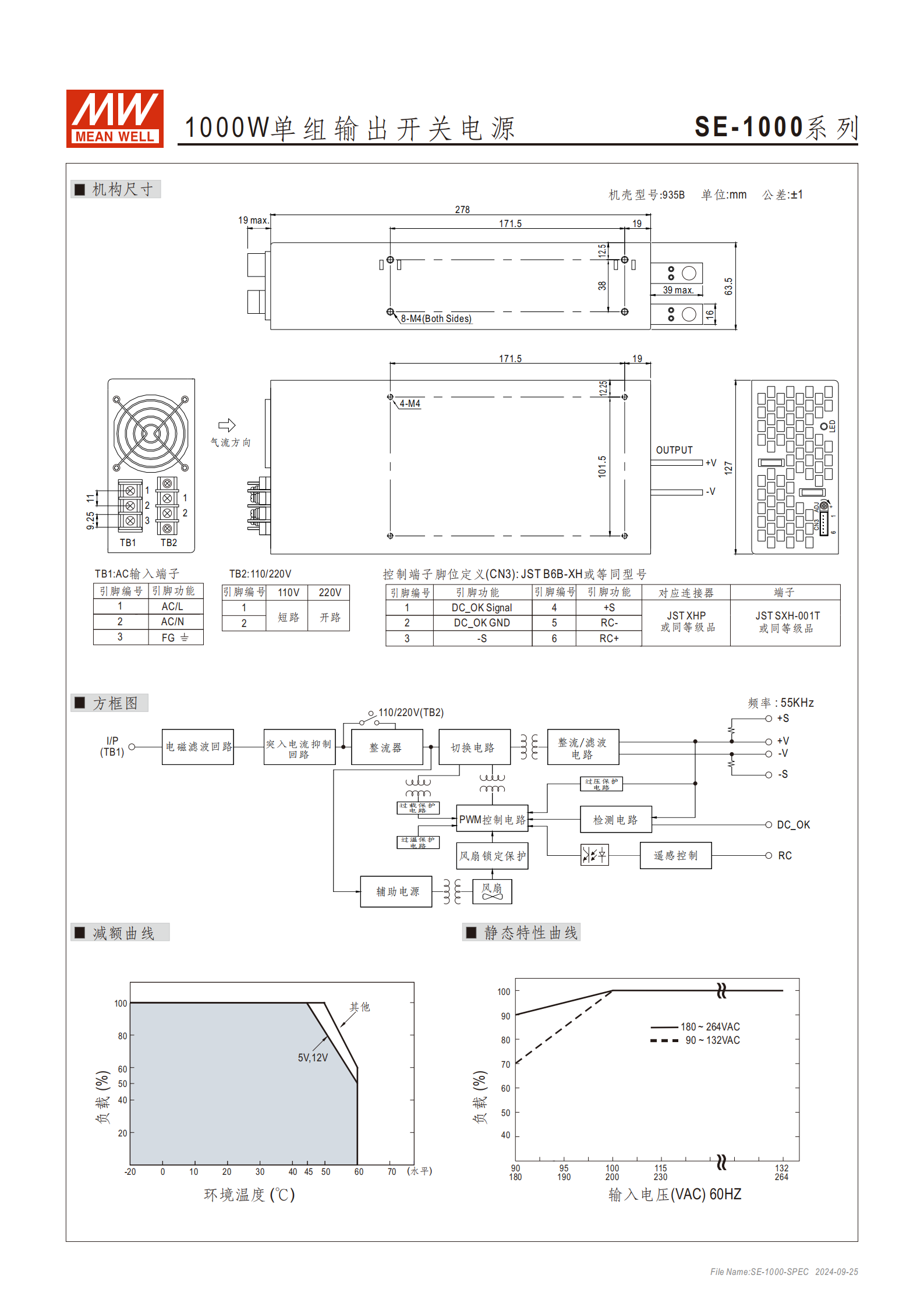

| 尺寸（LWH） | 27812763.5mm |
| 單臺重量 | 2.5Kg |
| 包裝規格 | 6pcs/16Kg/1.38CUFT |
六、安規與電磁兼容
安全規范：通過 UL62368-1、BSMICNS15598-1、EAC TP TC 004 認證，設計參照 BS EN/EN62368-1
耐壓性能：IP-O/P：3KVAC；UP-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：P-O/P、UP-FG、O/P-FG 均為 100M Ohms /500VDC/25°C/70% RH
電磁兼容發射：
Conducted/Radiated：符合 BS EN/EN55032（CISPR32）、CNS15936 Class A
Harmonic Current：符合 BS EN/EN61000-3-2
Voltage Flicker：符合 BS EN/EN61000-3-3
電磁兼容抗擾度：
ESD：BS EN/EN61000-4-2，Level 3（8KV 空氣）、Level 2（4KV 接觸）
Radiated：BS EN/EN61000-4-3，Level 3
EFT/Burst：BS EN/EN61000-4-4，Level 3
Surge：BS EN/EN61000-6-2，2KV Line-Line、4KV Line-Earth
Magnetic Field：BS EN/EN61000-4-8，Level 4
Voltage Dips and Interruptions：BS EN/EN61000-4-11，>95% dip 0.5 周期、30% dip 25 周期、>95% 中斷 250 周期
七、MTBF（平均無故障時間）
Telcordia SR-332（Bellcore）：1273.6K hrs min.
MIL-HDBK-217F（25°C）：251.6K hrs.
4. 關鍵問題
問題 1：SE-1000 系列開關電源的核心輸出規格差異（電壓、電流、功率）是什么？不同型號的適用場景有何側重？
答案：不同型號的核心輸出規格及適用場景如下：
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 適用場景側重 |
|---|---|---|---|---|
| SE-1000-5 | 5V | 150A | 750W | 低電壓、大電流需求的設備（如低壓傳感器陣列、小型直流電機） |
| SE-1000-9 | 9V | 100A | 900W | 中低壓、中高電流的工業控制模塊、LED 驅動設備 |
| SE-1000-12 | 12V | 83.3A | 1000.8W | 主流低壓設備（如服務器輔助供電、嵌入式系統），功率接近滿負荷 1000W |
| SE-1000-15 | 15V | 66.7A | 1000.5W | 中壓、中電流的通信設備、測試儀器 |
| SE-1000-24 | 24V | 41.7A | - | 工業自動化設備、安防系統（如攝像頭、門禁電源） |
| SE-1000-48 | 48V | 20.8A | 998.4W | 高壓、低電流的網絡設備、儲能系統輔助供電 |
問題 2：SE-1000 系列開關電源的保護機制有哪些？觸發條件和恢復方式分別是什么？
答案：該系列電源具備 4 類核心保護機制，詳情如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載保護 | 負載達到額定輸出功率的 105%-125% | 關閉輸出，需重啟電源恢復 |
| 過電壓保護 | 輸出電壓超出對應型號閾值（如 5V 型號為 5.75~6.75V，48V 型號為 57.6~67.2V） | 關閉輸出，需重啟電源恢復 |
| 過溫度保護 | 功率晶體管散熱片溫度達到 70°C±5°C | 關閉輸出，溫度降至正常范圍后自動恢復 |
| 短路保護 | 輸出端發生短路故障 | 關閉輸出，需排除短路后重啟電源恢復 |
問題 3：SE-1000 系列開關電源的環境適應性和安規兼容性如何？是否適合嚴苛工業環境使用？
答案：該系列電源環境適應性較強，安規兼容性達標，適合嚴苛工業環境使用，具體表現如下：
環境適應性：工作溫度范圍 - 20~+60°C，支持寬溫域作業；工作濕度 20~90% RH（無冷凝），儲存溫濕度范圍 - 40~+85°C/10~95% RH，耐振動性能達 10-500Hz、2G 強度（X/Y/Z 軸各 60 分鐘），可應對工業場景的溫濕度波動和振動環境。
安規兼容性：通過 UL62368-1、BSMICNS15598-1 等多項國際認證，耐壓達 3KVAC（IP-O/P）、絕緣阻抗 100MΩ，漏電流 < 2.5mA/240VAC，符合工業設備的電氣安全要求。
電磁兼容：電磁發射符合 Class A 標準（EN55032），抗擾度通過 ESD 8KV 空氣 / 4KV 接觸、浪涌 4KV Line-Earth 等 Level 3-4 測試，可避免對工業環境中其他設備造成干擾，同時抵抗外部電磁干擾。
