明緯 LRS-600 系列（600W）和 LRS-1200 系列（1200W） 均為單組輸出封閉型工業電源，核心共性包括：支持交流輸入（LRS-600 可 115VAC/230VAC 開關切換，LRS-1200 為 180~305Vac 固定范圍）、效率最高達 92%~94%、具備短路 / 過負載 / 過電壓 / 過溫度四大保護、內裝風扇強制風冷、可在海拔 5000 米操作、3 年保固，適用于工業自動化等場景；核心差異在于：LRS-600 輸出電壓涵蓋 5V/12V/15V/24V/27V/36V/48V（額定電流最大 100A）、工作溫度 - 20℃~+65℃、耐 5G 振動；LRS-1200 輸出電壓為 12V/24V/36V/48V（額定電流最大 92A）、支持 150% 峰值功率（持續 5 秒）、新增遙控開關 / 遙感 / DC OK 信號功能、工作溫度 - 30℃~+70℃、耐 3G 振動，功能更豐富且環境適應性更強。
一、產品基礎信息（共性 + 差異）
| 類別 | LRS-600 系列 | LRS-1200 系列 |
|---|
| 品牌型號 | MEAN WELL LRS-600 | MEAN WELL LRS-1200 |
| 產品類型 | 600W 單組輸出封閉型電源 | 1200W 經濟型單組輸出機殼型電源 |
| 專利認證 | 中國實用新型專利（ZL202220241473.0），符合 IEC62368-1、UL62368-1 等 | 符合 CB IEC62368-1、UL62368-1、CQC GB 4943.1 等多領域認證 |
| 保固期限 | 3 年 | 3 年 |
| MTBF | 1533.4K hrs（Telcordia SR-332）；301.7K hrs（MIL-HDBK-217F） | 924.6K hrs（Telcordia SR-332）；93.2K hrs（MIL-HDBK-217F） |
| 尺寸（LWH） | 22512441mm（公差 ±1mm） | 22512441mm（公差 ±1mm），功率密度 17W/inch3 |
| 重量 | 0.95Kg | 1.28Kg |
| 安裝方式 | 8-M4 螺絲（兩側 L=6mm） | 配支架（4 塊 / 臺），交流輸入端子安裝扭矩 8~10Kgf-cm，直流輸出端子 10~12Kgf-cm |
| 配件 | 無標準配件（端子蓋為定制選購） | 標準配件：控制功能接口配套端子線 1 條 / 臺；定制選購：支架、端子蓋 |
二、核心電氣規格（分系列）
（1）LRS-600 系列電氣參數
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） | 電壓精度 | 線性調整率 | 負載調整率 |
|---|
| LRS-600-5 | 5V | 100A（<110VAC 時 90A） | 500W | 200mVp-p | ±2.0% | ±0.5% | ±2.0% |
| LRS-600-12 | 12V | 50A | 600W | 200mVp-p | ±1.5% | ±0.5% | ±1.0% |
| LRS-600-15 | 15V | 40A | 600W | 200mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-600-24 | 24V | 25A | 600W | 240mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-600-27 | 27V | 22.2A | 599.4W | 270mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-600-36 | 36V | 16.6A | 597.6W | 360mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-600-48 | 48V | 12.5A | 600W | 360mVp-p | ±1.0% | ±0.5% | ±0.5% |

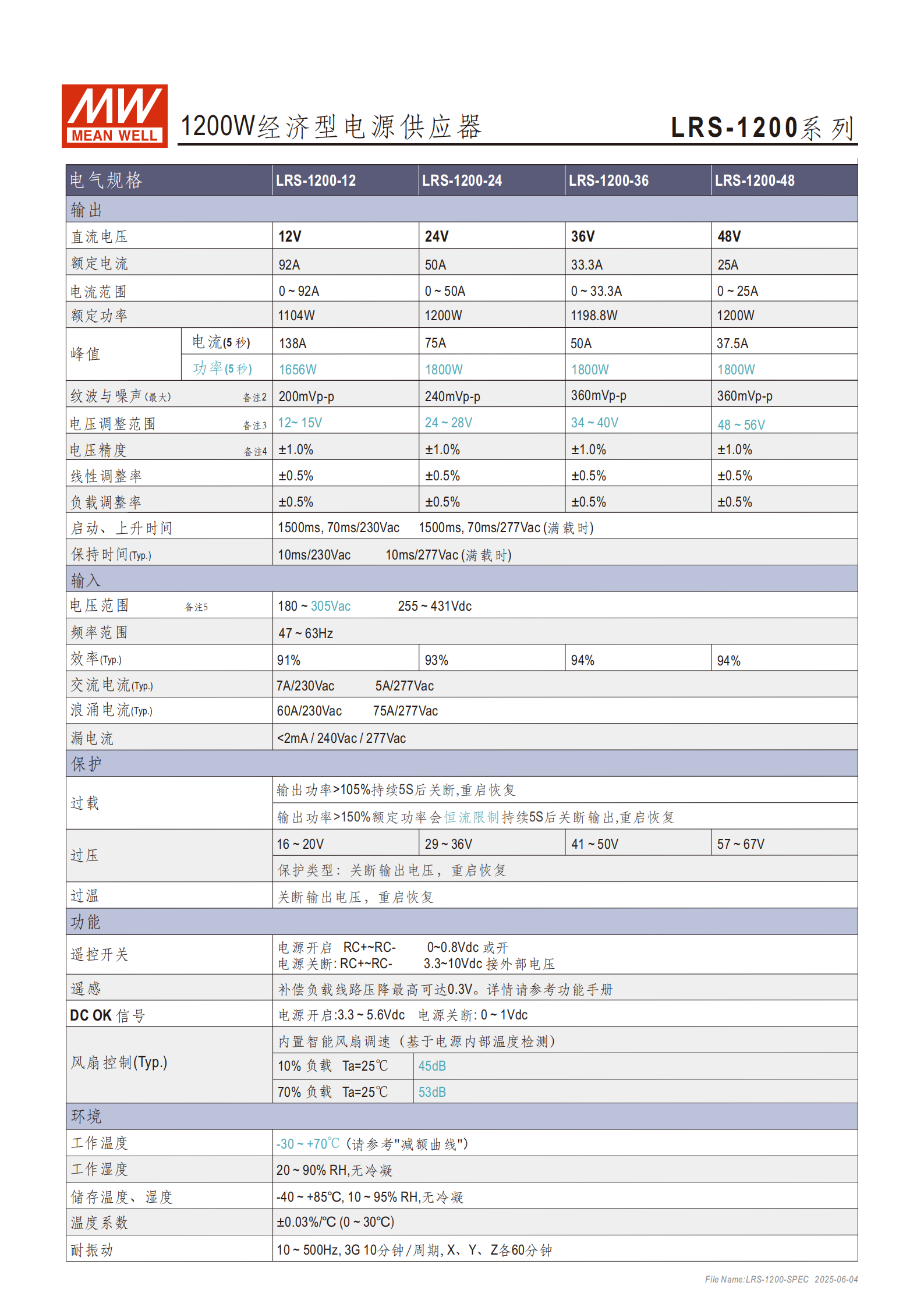

（2）LRS-1200 系列電氣參數
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流（5 秒） | 峰值功率（5 秒） | 紋波噪聲（最大） | 電壓精度 |
|---|
| LRS-1200-12 | 12V | 92A | 1104W | 138A | 1656W | 200mVp-p | ±1.0% |
| LRS-1200-24 | 24V | 50A | 1200W | 75A | 1800W | 240mVp-p | ±1.0% |
| LRS-1200-36 | 36V | 33.3A | 1198.8W | 50A | 1800W | 360mVp-p | ±1.0% |
| LRS-1200-48 | 48V | 25A | 1200W | 37.5A | 1800W | 360mVp-p | ±1.0% |
| 補充 | - | - | - | - | - | - | 線性調整率 / 負載調整率均為 ±0.5% |
三、輸入與環境特性（共性 + 差異）
（1）輸入?yún)?shù)
| 類別 | LRS-600 系列 | LRS-1200 系列 |
|---|
| 電壓范圍 | 交流：90~132VAC/180~264VAC（開關切換）；直流：255~370VDC | 交流：180~305Vac；直流：255~431Vdc |
| 頻率范圍 | 47~63Hz | 47~63Hz |
| 浪涌電流（Typ.） | 35A/115VAC、60A/230VAC | 60A/230Vac、75A/277Vac |
| 漏電流 | <2mA/240VAC | <2mA/240Vac/277Vac |
| 效率（Typ.） | 86%~92% | 91%~94%（36V/48V 型號達 94%） |
（2）環境特性
| 類別 | LRS-600 系列 | LRS-1200 系列 |
|---|

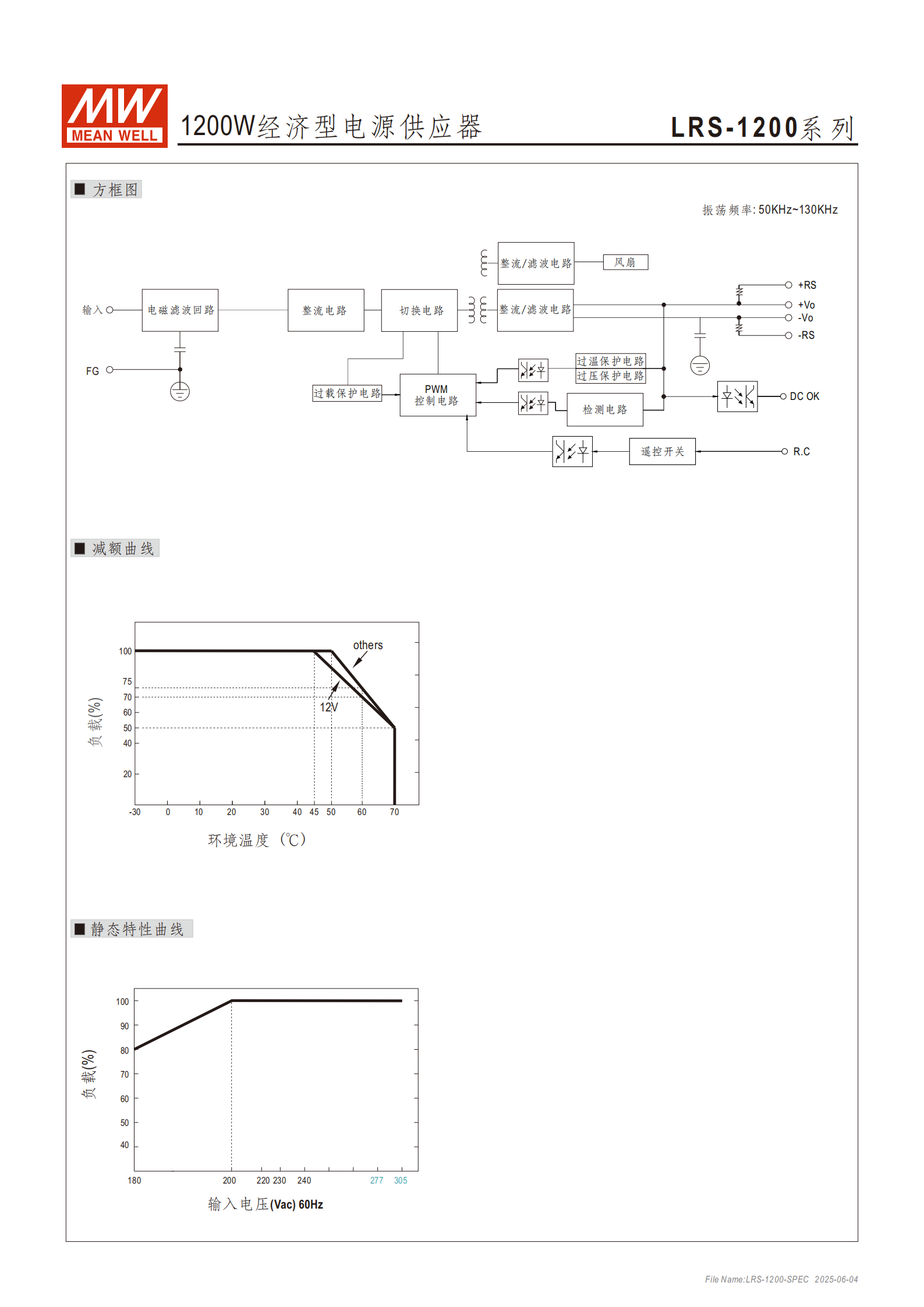

| 工作溫度 | -20℃~+65℃（需參考減額曲線） | -30℃~+70℃（需參考減額曲線） |
| 工作濕度 | 20~90% RH（無冷凝） | 20~90% RH（無冷凝） |
| 儲存溫濕度 | -40℃~+85℃，10~95%RH | -40℃~+85℃，10~95% RH（無冷凝） |
| 溫度系數 | ±0.03%/℃（0~50℃） | ±0.03%/℃（0~30℃） |
| 耐振動 | 10~500Hz，5G（X/Y/Z 各 60 分鐘） | 10~500Hz，3G（X/Y/Z 各 60 分鐘） |
| 過電壓等級 | Ⅲ（海拔≤2000 米按 EN 標準） | Ⅲ（IEC/EN 61558-1/-2-16 海拔 2000 米；IEC/EN/UL 62368-1 海拔 5000 米） |
四、核心功能與保護（共性 + 差異）
（1）保護功能（共性為主）
| 保護類型 | 具體說明（兩系列一致） |
|---|
| 過負載保護 | 輸出功率 105~150% 時，恒流限制模式持續 3~5 秒后關斷，重啟恢復 |
| 過電壓保護 | 輸出電壓 1.15~1.35 倍時關斷輸出，重啟恢復（如 LRS-600-5：5.75~6.75V；LRS-1200-24：29~36V） |
| 過溫度保護 | 關斷輸出電壓，重啟恢復 |
| 短路保護 | 自動關斷，重啟恢復 |
（2）功能差異
| 功能類別 | LRS-600 系列 | LRS-1200 系列 |
|---|
| 風扇控制 | 固定閾值控制：RTH3≥50℃開啟，≤40℃關閉（Typ.） | 智能調速（基于內部溫度檢測），25℃時 10% 負載 45dB、70% 負載 53dB |
| 特色功能 | 無額外功能 | 1. 遙控開關：RC - 與 RC + 間 0~0.8Vdc 或斷開時開啟，3.3~10Vdc 或閉合時關閉；2. 遙感：補償負載線路壓降最高 0.3V；3. DC OK 信號：開啟時 3.3~5.6Vdc，關斷時 0~1Vdc；4. 峰值功率：支持 150% 峰值功率（持續 5 秒），占空比 < 35% |
| 啟動 / 保持時間 | 啟動：1300ms / 滿載；保持：16ms/115VAC、20ms/230VAC | 啟動：1500ms / 滿載；保持：10ms/230Vac、10ms/277Vac |
五、端子腳位（分系列）
（1）LRS-600 系列
| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L | 4~6 | DC OUTPUT -V |
| 2 | AC/N | 7~9 | DC OUTPUT +V |
| 3 | FG | - | - |
（2）LRS-1200 系列
| 端子類型 | 引腳編號 | 引腳功能 |
|---|
| 交流輸入端子（TB1） | 1 | AC/L |
| - | 2 | AC/N |
| - | 3 | FG |
| 控制引腳（CN1） | 1 | -RS（遙感負端） |
| - | 2 | +RS（遙感正端） |
| - | 3 | GND |
| - | 4 | DC_OK（狀態信號） |
| - | 5 | RC-（遙控負端） |
| - | 6 | RC+（遙控正端） |
| 直流輸出端子 | TB2 | -Vo |
| - | TB3 | +Vo |
4. 關鍵問題
問題 1：LRS-1200 系列的峰值功率功能具體要求是什么，實際應用中需注意哪些限制？
答案：LRS-1200 系列支持 150% 峰值功率輸出，具體要求：①峰值功率持續時間≤5 秒；②峰值功率占空比（峰值時間 / 周期）<35%；③平均功率≤額定功率（1200W）。實際應用注意事項：①舉例（24V 機型）：當峰值功率 1800W（5 秒）時，周期 T≥50 秒，非峰值功率≤1133.3W；②低輸入電壓（接近 180Vac 下限）時需參考減額曲線，可能需降低峰值功率或負載；③遙感功能需用雙絞線連接傳感接口，避免壓降補償不準確影響峰值輸出穩定性。
問題 2：LRS-600 與 LRS-1200 系列在輸入電壓、環境適應性和功能上的核心差異是什么，如何針對性選型？
答案：核心差異：①輸入電壓：LRS-600 支持 110V/220V 切換（90~132VAC/180~264VAC），適配寬電壓場景；LRS-1200 為固定高壓輸入（180~305Vac），適合工業高壓供電環境；②環境適應性：LRS-600 耐振 5G、工作溫度 - 20~65℃；LRS-1200 耐振 3G、工作溫度 - 30~70℃，低溫適應性更強；③功能：LRS-1200 新增遙控開關、遙感、DC OK 信號，支持峰值功率，功能更靈活。選型建議：①需 110V 低壓輸入、多電壓輸出（5V/15V/27V）或高振動場景選 LRS-600；②需高壓輸入、低溫環境（≤-20℃）、遠程控制或短時高功率負載（如電機啟動）場景選 LRS-1200。
問題 3：LRS-600-5 型號的額定電流存在特殊限制，LRS-1200 系列的遙控開關和 DC OK 信號如何正確接線使用？
答案：（1）LRS-600-5 額定電流限制：輸入電壓≥110VAC 時可輸出 100A，輸入電壓 < 110VAC 時需降至 90A，避免低電壓高負載觸發保護；（2）LRS-1200 遙控開關接線：①電源開啟：將 CN1 端子的 RC-（5 腳）與 RC+（6 腳）斷開，或接入 0~0.8Vdc 電壓（電流 6~20mA）；②電源關斷：將 RC - 與 RC + 短接，或接入 3.3~10Vdc 外部電壓；（3）DC OK 信號使用：①電源正常開啟時，CN1 端子的 DC OK（4 腳）與 GND（3 腳）間輸出 3.3~5.6Vdc（TTL 高電平）；②電源關斷或故障時輸出 0~1Vdc（TTL 低電平），可接入控制器監測電源狀態；接線需注意端子配套型號（JS-1101-06 或同等級），避免接觸不良。
