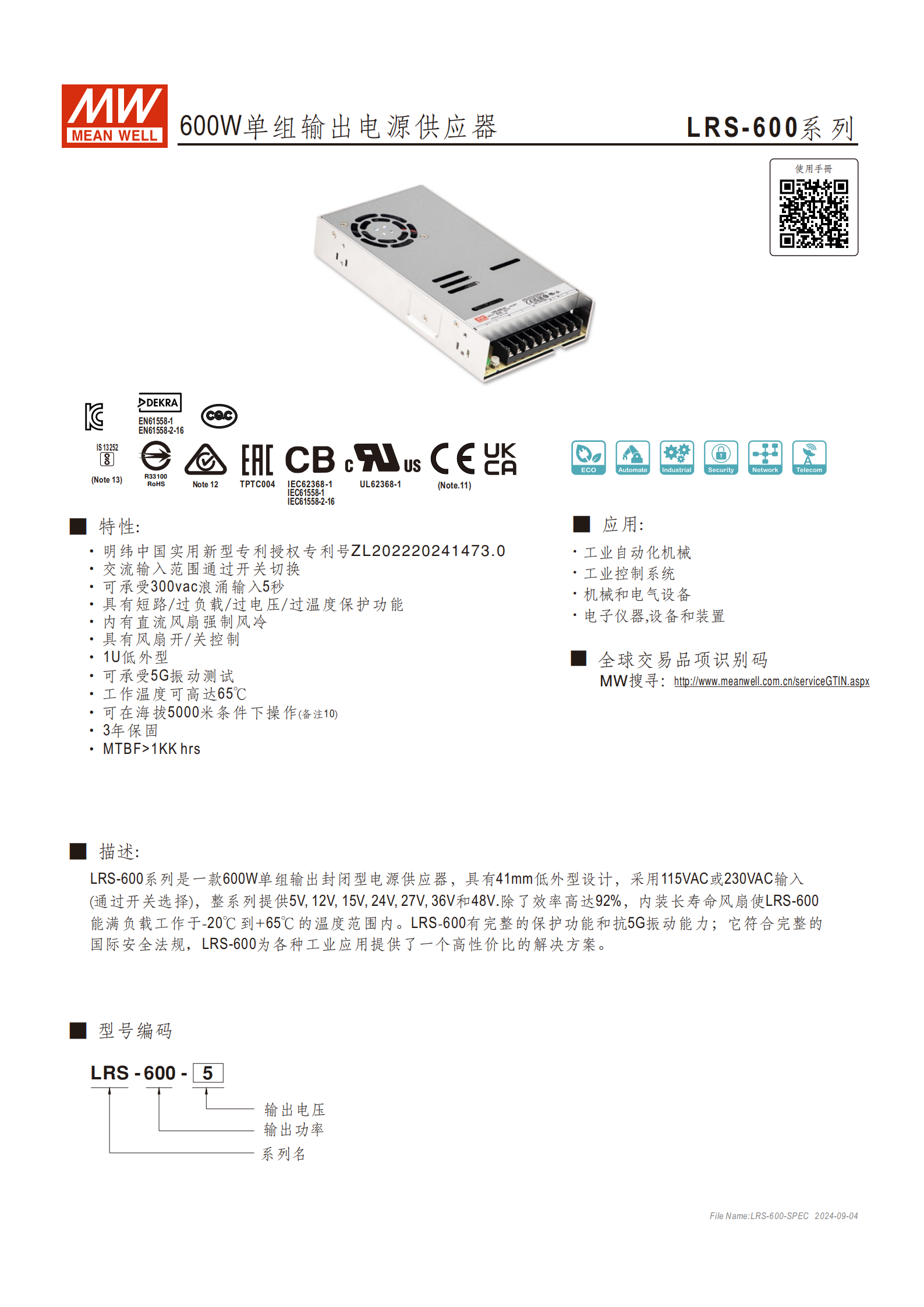

系列名稱：LRS-600
輸出功率：600W
輸出類型：單組直流輸出
輸入方式：115VAC 或 230VAC 需手動切換（通過開關），不支持全范圍自動輸入
冷卻方式：內置直流風扇強制風冷（帶風扇開/關控制）
主要特性：41mm超薄設計、高效率、多保護功能、專利結構、多國安規認證
二、主要特性
超薄設計：41mm高度（略高于1U標準）
內置風扇：帶智能溫控（≥50℃開啟，≤40℃關閉）
空載功耗：未明確列出，但推測較低
輸入需切換：115VAC 或 230VAC（非全范圍）
支持高海拔：可在海拔5000米操作（需降額）
過電壓等級III：適用于工業應用
抗振動能力：5G振動測試
多保護功能：短路/過載/過壓/過溫
3年保固
專利結構：中國實用新型專利 ZL202220241473.0（同LRS-450）
三、電氣規格（型號示例）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| LRS-600-5 | 5V | 100A（≥110VAC） 90A（<110VAC） | 500W | 86% | 200mVp-p |
| LRS-600-12 | 12V | 50A | 600W | 90% | 200mVp-p |
| LRS-600-24 | 24V | 25A | 600W | 91% | 240mVp-p |
| LRS-600-48 | 48V | 12.5A | 600W | 92% | 360mVp-p |
注：所有數據基于220VAC輸入、額定負載、25℃環境測得。
四、保護功能
過載保護：105%~150%額定功率，恒流限制模式，持續5秒后關閉，需重啟
過壓保護：各型號有對應保護電壓范圍，關閉輸出，需重啟
過溫保護：關閉輸出，需重啟
耐壓與絕緣：
I/P-O/P：3.75KVAC
I/P-FG：2KVAC
O/P-FG：0.5KVAC
絕緣阻抗 ≥ 100MΩ（500VDC）
五、安規與電磁兼容認證
安全規范：
IEC/UL62368-1
GB 4943.1
BS EN/EN61558-1,2-16
多國認證：EAC、KC、BIS、BSMI等
EMC 發射：符合 EAC TP TC 020、CNS15936、KSC 9832/9835
EMC 抗擾度：符合 EAC TP TC 020、KSC 9832/9835
MTBF：
Telcordia SR-332：≥ 301.7K 小時
MIL-HDBK-217F（25℃）：≥ 1533.4K 小時
六、機械與環境參數
尺寸：225 × 124 × 41 mm（長×寬×高）
重量：約0.95kg
工作溫度：-20℃ ~ +65℃（略低于其他系列）
工作濕度：20~90% RH（無冷凝）
儲存溫濕度：-40~+85℃、10~95% RH
振動測試：5G，10~500Hz，XYZ軸各60分鐘
七、結構圖與引腳定義（Page 4）
提供方框圖、引腳功能定義、降額曲線、機構尺寸圖等
接線端子定義：
1：AC/L
2：AC/N
3：FG（地）
4-6：DC -V（多引腳并聯）
7-9：DC +V（多引腳并聯）
八、適用場景
工業自動化機械
工業控制系統
機械與電氣設備
電子儀器與裝置
大功率嵌入式系統
? 與LRS-450系列對比：
功率更大：600W
高度略高：41mm vs 35mm
工作溫度上限略低：+65℃ vs +70℃
效率相近（最高92%）
5V型號電流受限：低于110VAC時電流降為90A
專利結構相同
MTBF相近
