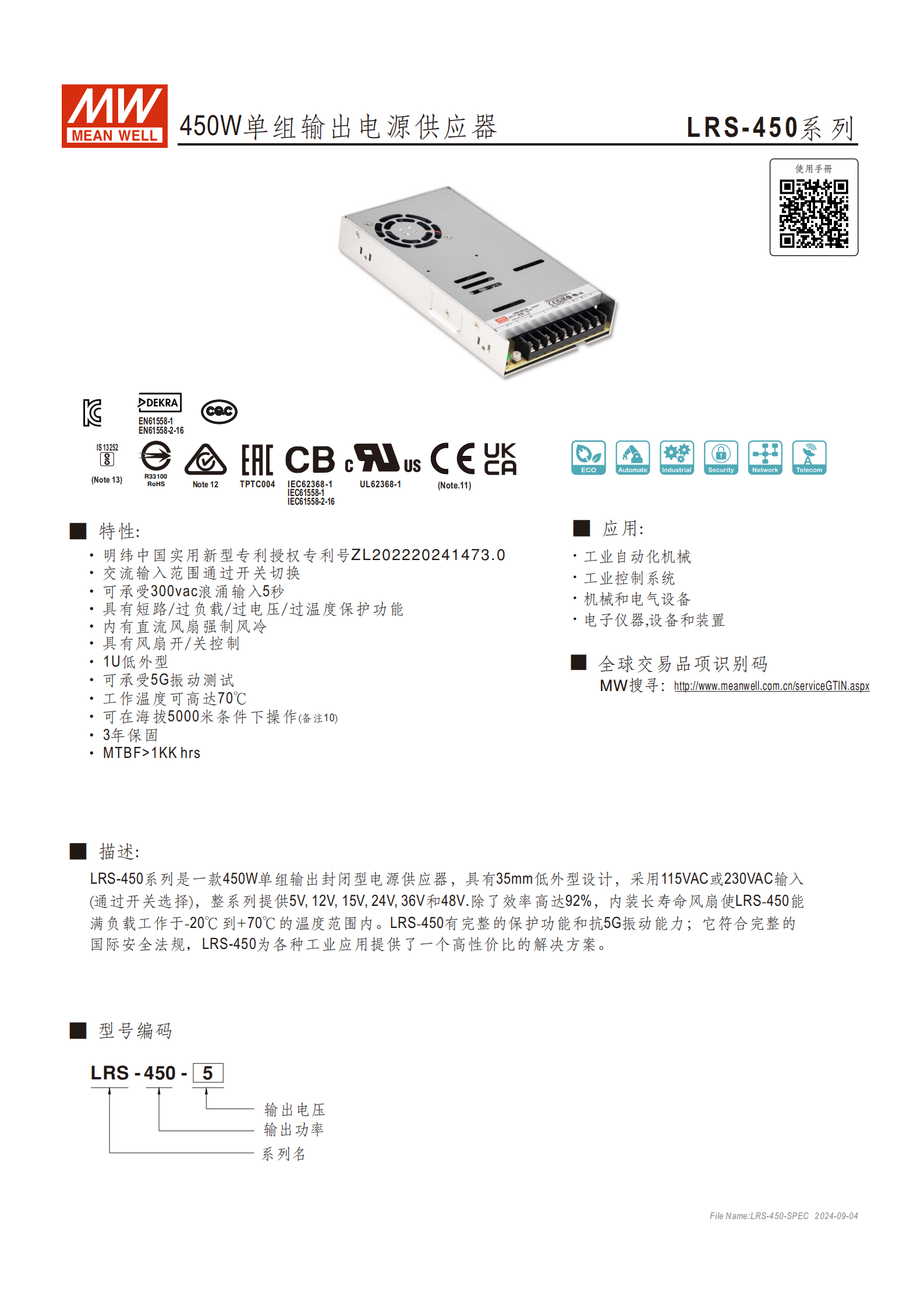

品牌型號：MEAN WELL（明緯）LRS-450 系列
產品類型：450W 單組輸出封閉型電源供應器
核心定位：高性價比工業級電源，適用于多種工業場景
專利與認證：擁有中國實用新型專利（專利號：ZL202220241473.0），符合 DEKRA COC EN61558-1、IEC62368-1、UL62368-1 等多項國際安全法規
質保與可靠性：3 年保固，MTBF>1KK hrs（Telcordia SR-332 標準）

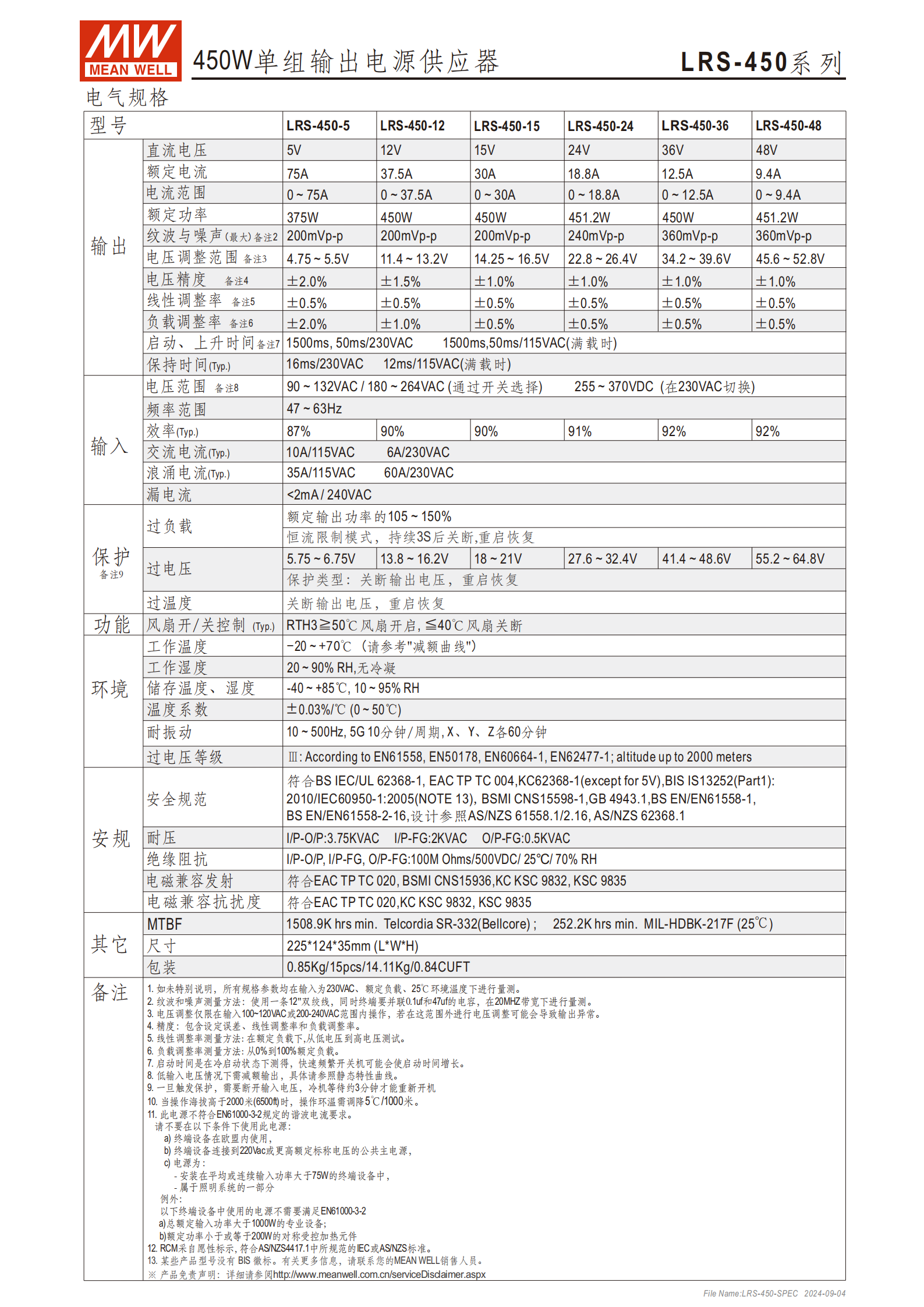

二、關鍵電氣規格
| 規格項 | 具體參數（分型號） |
|---|---|
| 輸入?yún)?shù) | 電壓范圍：115VAC/230VAC（開關切換）；頻率范圍：47~63Hz；浪涌電流：35A/115VAC、60A/230VAC；漏電流：<2mA/240VAC |
| 輸出電壓 | LRS-450-5：5V；LRS-450-12：12V；LRS-450-24：24V；LRS-450-36：36V；LRS-450-48：48V |
| 額定電流 | LRS-450-5：75A；LRS-450-12：37.5A；LRS-450-24：18.8A；LRS-450-36：12.5A；LRS-450-48：9.4A |
| 額定功率 | LRS-450-5：375W；其余型號：450~451.2W |
| 紋波與噪聲（最大） | LRS-450-5/12：200mVp-p；LRS-450-24：240mVp-p；LRS-450-36/48：360mVp-p |
| 電壓精度 | LRS-450-5：±2.0%；LRS-450-12：±1.5%；其余型號：±1.0% |
| 線性調整率 | 所有型號：±0.5% |
| 負載調整率 | LRS-450-5：±2.0%；LRS-450-12：±1.0%；其余型號：±0.5% |
三、核心性能特點
保護功能：具備短路、過負載、過電壓、過溫度四大保護，過負載保護為額定功率 105~150% 時 3 秒關斷（重啟恢復），過電壓保護為對應輸出電壓的 1.15~1.35 倍（關斷輸出重啟恢復），過溫度保護為關斷輸出重啟恢復

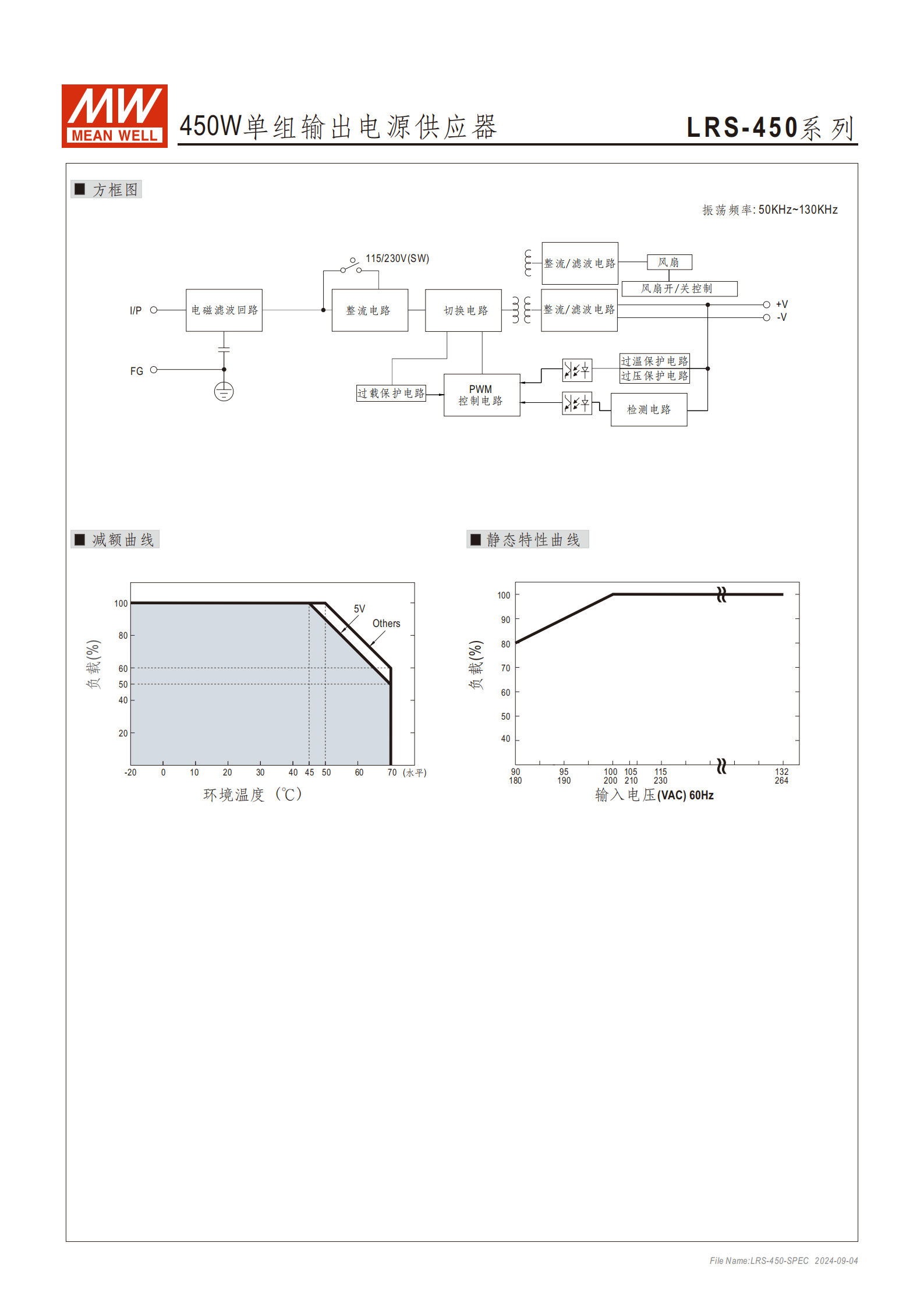

散熱設計：內裝長壽命風扇強制風冷，支持風扇開 / 關控制（Typ.：RTH3≥50℃風扇開啟，≤40℃風扇關斷）
環境適應性：
工作溫度：-20℃~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度：-40℃~+85℃，儲存濕度：10~95% RH
耐振動：10~500Hz，5G 振動測試（X、Y、Z 各 60 分鐘）
海拔適應：可在 5000 米條件下操作（海拔 > 2000 米時需調降環溫，0.1℃/1000 米）
結構特性：1U 低外型，尺寸22512435mm（LWH），重量 0.85Kg，支持 4-M4 螺絲安裝（兩側 L=6mm，部分位置 L=3mm）
其他特性：可承受 300vac 浪涌輸入 5 秒；啟動時間 1500ms（滿載，冷啟動），保持時間 12ms/115VAC、16ms/230VAC；溫度系數 ±0.03%/℃（0~50℃）

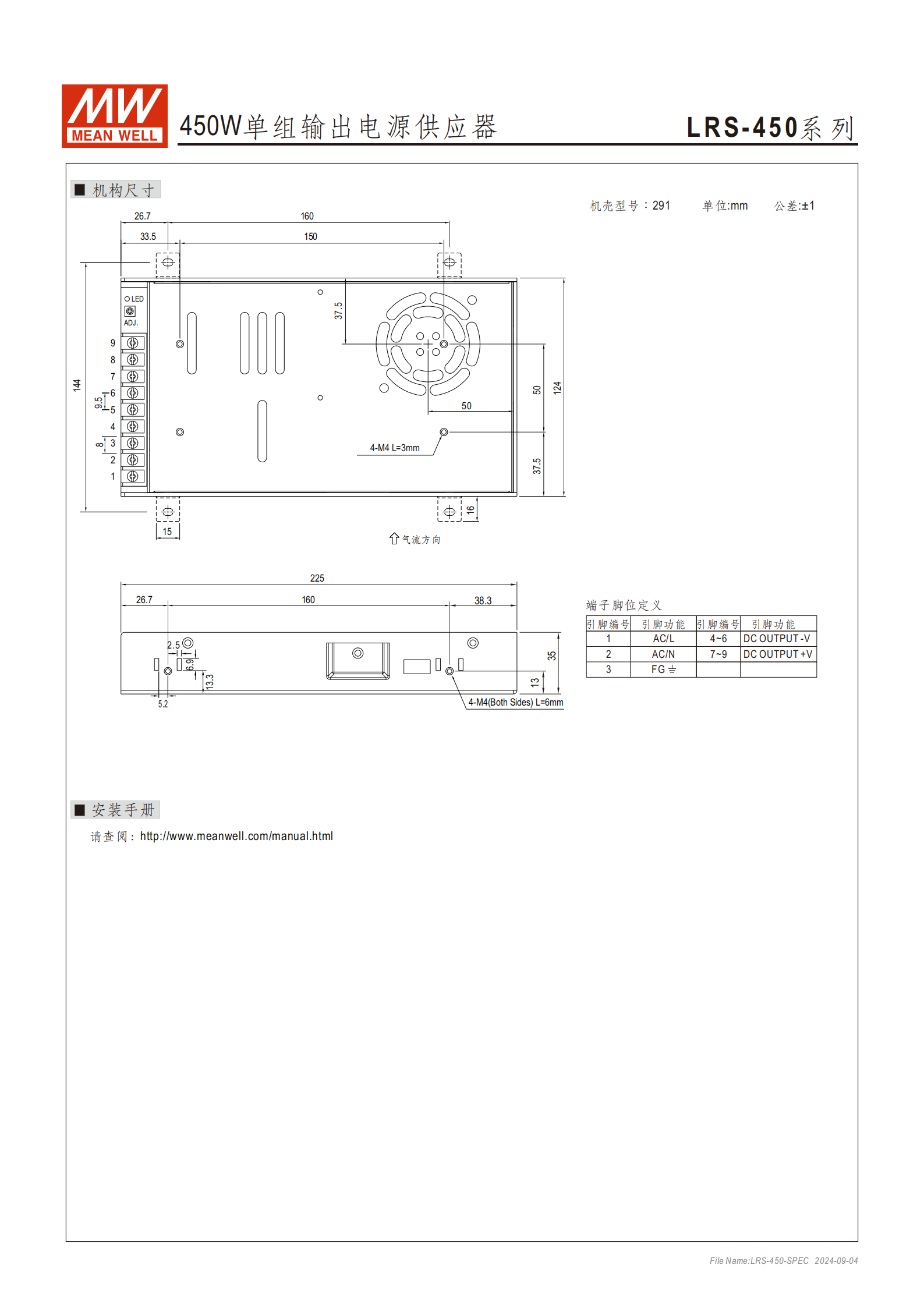

四、機構與安裝
尺寸：22512435mm（公差 ±1mm），機殼型號 291
端子腳位：1 腳 AC/L、2 腳 AC/N、3 腳 FG、4~6 腳 DC OUTPUT -V、7~9 腳 DC OUTPUT +V
五、應用場景
工業自動化機械
工業控制系統
機械和電氣設備
電子儀器、設備和裝置
4. 關鍵問題
問題 1：LRS-450 系列電源的輸出電壓規格有哪些，不同型號的額定電流和電壓精度分別是多少？
答案：該系列提供 5V、12V、24V、36V、48V 五種輸出電壓，對應型號及核心參數如下：
| 型號 | 額定電流 | 電壓精度 |
|---|---|---|
| LRS-450-5 | 75A | ±2.0% |
| LRS-450-12 | 37.5A | ±1.5% |
| LRS-450-24 | 18.8A | ±1.0% |
| LRS-450-36 | 12.5A | ±1.0% |
| LRS-450-48 | 9.4A | ±1.0% |
問題 2：LRS-450 系列電源具備哪些保護功能，以及在極端環境下的使用限制是什么？
答案：保護功能包括短路保護、過負載保護（額定功率 105~150% 時 3 秒關斷，重啟恢復）、過電壓保護（輸出電壓 1.15~1.35 倍時關斷，重啟恢復）、過溫度保護（關斷輸出，重啟恢復）；極端環境使用限制：①工作溫度范圍 - 20℃~+70℃，需參考減額曲線；②海拔超過 2000 米時，操作環溫需按 0.1℃/1000 米調降；③工作濕度需控制在 20~90% RH（無冷凝），避免冷凝環境導致設備故障；④不可承受超過 5G 的振動（10~500Hz 頻段）。
問題 3：LRS-450 系列電源的散熱方式是什么，風扇控制邏輯、物理尺寸及安裝方式如何？
答案：散熱方式為內裝長壽命風扇強制風冷；風扇控制邏輯：Typ. 情況下，當 RTH3≥50℃時風扇開啟，≤40℃時風扇關斷；物理尺寸：22512435mm（LWH，公差 ±1mm），重量 0.85Kg；安裝方式：采用 4-M4 螺絲固定，兩側螺絲長度為 6mm，部分安裝位螺絲長度為 3mm，端子腳位需對應連接（1 腳 AC/L、2 腳 AC/N、3 腳 FG、4~6 腳 DC -V、7~9 腳 DC +V），詳細安裝指南可查閱官網手冊。
