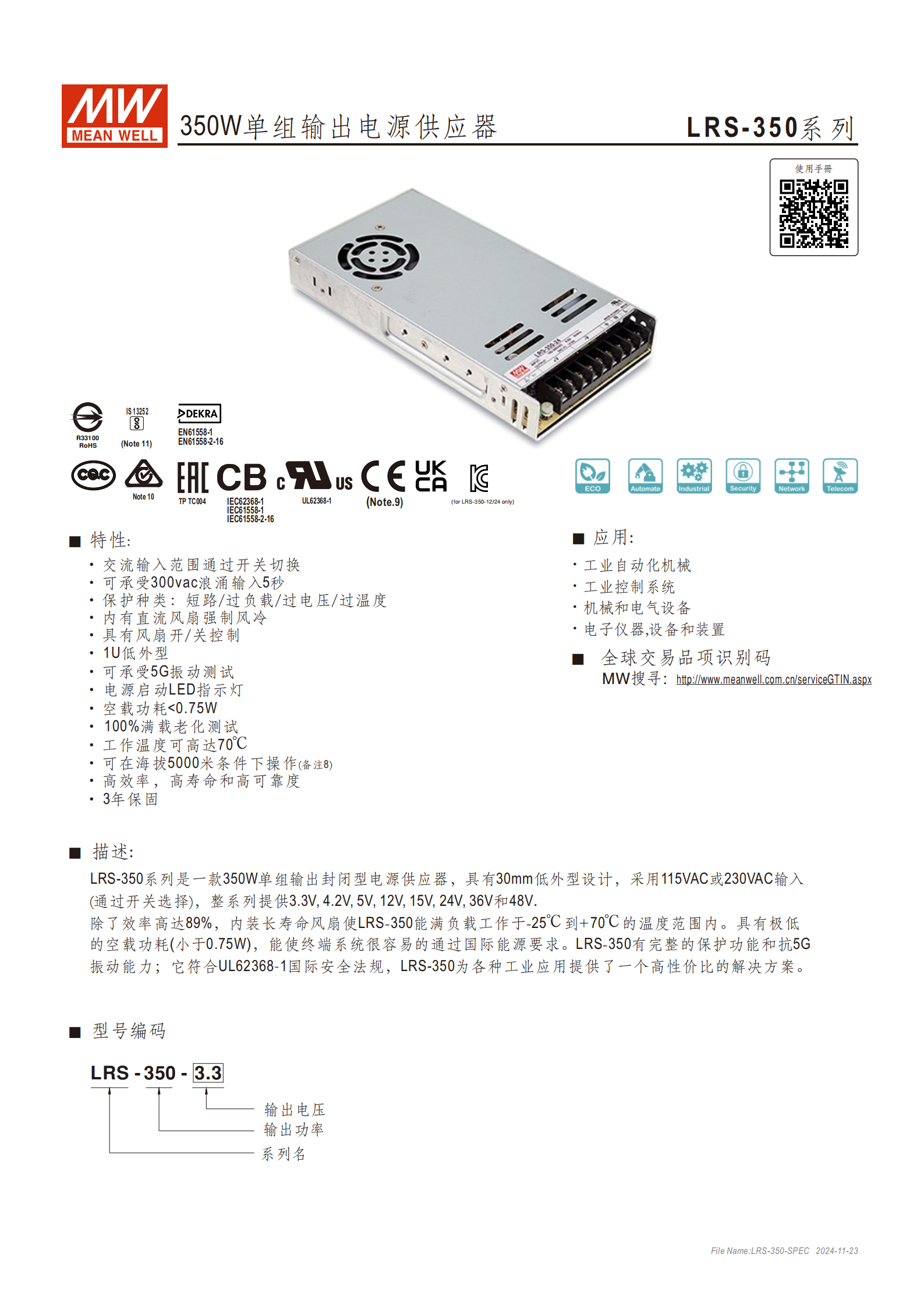

品牌型號：MEAN WELL LRS-350 系列
產品類型：350W 單組輸出封閉型電源供應器
核心定位：高性價比、高效率、高可靠度，滿足工業場景多需求
認證標準：符合 IS 13252 8、DEKRA EN61558-1、IEC62368-1、UL62368-1 等國際標準（LRS-350-12/24 額外符合 IEC61558-2-16）

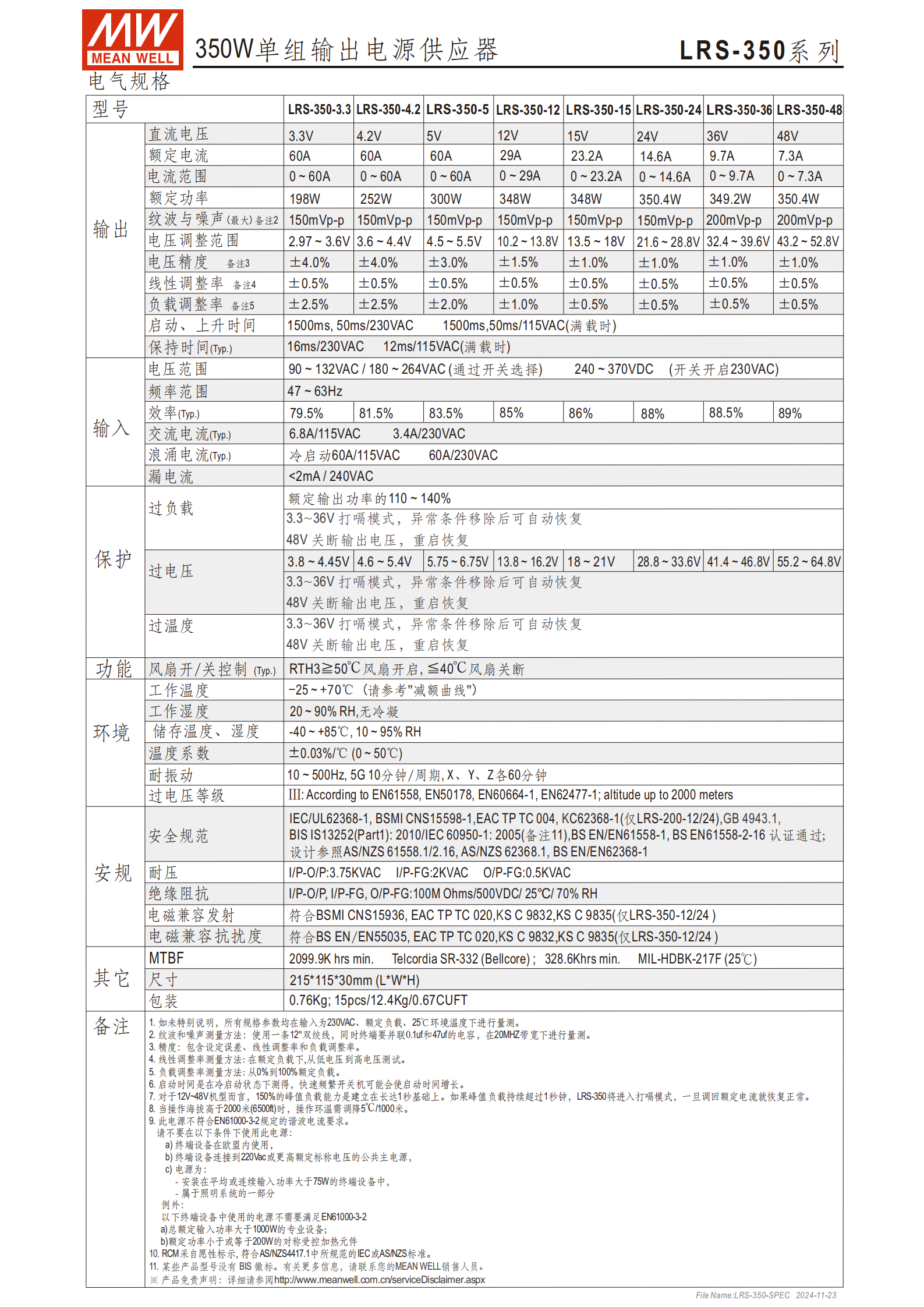

二、關鍵規格參數
（1）輸出參數表
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| LRS-350-3.3 | 3.3V | 60A | 0~60A | 198W | 150mVp-p | 2.97~3.6V | ±4.0% |
| LRS-350-4.2 | 4.2V | 60A | 0~60A | 252W | 150mVp-p | 3.6~4.4V | ±4.0% |
| LRS-350-5 | 5V | 60A | 0~60A | 300W | 150mVp-p | 4.5~5.5V | ±3.0% |
| LRS-350-12 | 12V | 29A | 0~29A | 348W | 150mVp-p | 10.2~13.8V | ±1.5% |
| LRS-350-15 | 15V | 23.2A | 0~23.2A | 348W | 150mVp-p | 13.5~18V | ±1.0% |
| LRS-350-24 | 24V | 14.6A | 0~14.6A | 350.4W | 150mVp-p | 21.6~28.8V | ±1.0% |
| LRS-350-36 | 36V | 9.7A | 0~9.7A | 349.2W | 200mVp-p | 32.4~39.6V | ±1.0% |
| LRS-350-48 | 48V | 7.3A | 0~7.3A | 350.4W | 200mVp-p | 43.2~52.8V | ±1.0% |
（2）輸入?yún)?shù)
電壓范圍：90~132VAC / 180~264VAC（通過開關選擇）；240~370VDC（開關開啟 230VAC 檔）
頻率范圍：47~63Hz
交流電流（Typ.）：6.8A/115VAC、3.4A/230VAC
浪涌電流（冷啟動，Typ.）：60A/115VAC、60A/230VAC
漏電流：<2mA / 240VAC
（3）其他電氣特性
線性調整率：±0.5%（所有型號）
負載調整率：±0.5%~±2.5%（不同型號略有差異）
啟動、上升時間：1500ms（滿載），上升時間 50ms/230VAC、50ms/115VAC
溫度系數：±0.03%/℃（0~50℃）
振蕩頻率：65KHz
三、保護功能
| 保護類型 | 觸發條件 / 動作方式 |
|---|---|
| 過負載 | 3.3~36V：打嗝模式，異常移除后自動恢復；48V：關斷輸出，重啟恢復；觸發閾值為額定輸出功率的 110~140% |
| 過電壓 | 3.3V：3.8~4.45V（關斷，重啟恢復）；4.2V：4.6~5.4V（關斷，重啟恢復）；5V：5.75~6.75V（打嗝模式）；12V：13.8~16.2V（打嗝模式）；15V：18~21V（打嗝模式）；24V：28.8~33.6V（打嗝模式）；36V：41.4~46.8V（打嗝模式）；48V：55.2~64.8V（打嗝模式） |
| 過溫度 | 3.3~36V：關斷輸出，重啟恢復；48V：打嗝模式，異常移除后自動恢復 |
| 短路保護 | 內置，異常條件移除后可恢復（結合過負載保護邏輯） |
四、環境與物理特性
工作溫度：-25℃~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度、濕度：-40~+85℃，10~95% RH
耐振動：10~500Hz，5G，X、Y、Z 軸各 60 分鐘 / 周期
過電壓等級：Ⅲ 級（海拔最高 2000 米，符合 EN61558 等標準）

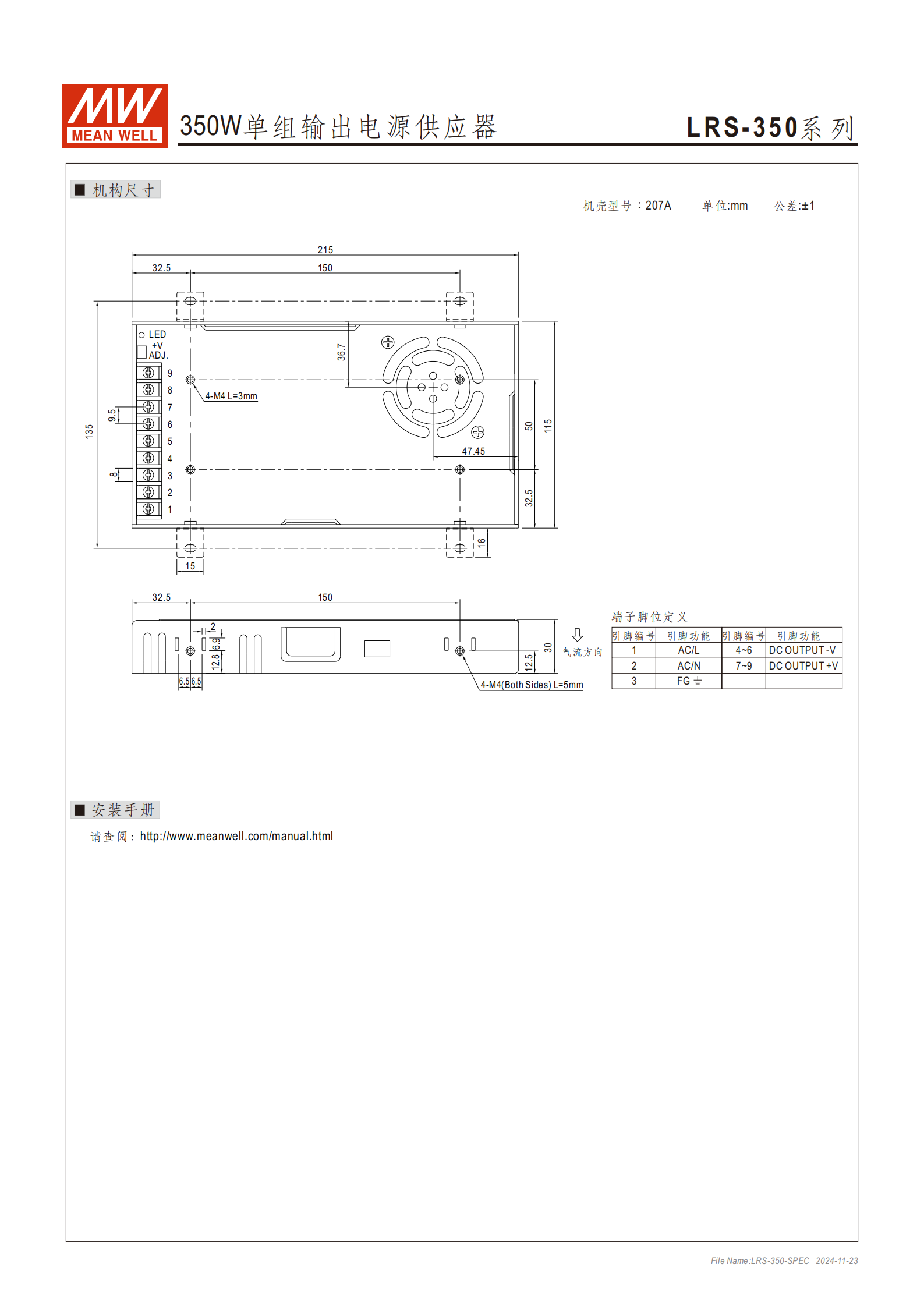

尺寸（LWH）：21511530mm
重量：單機 0.76Kg，15 臺 / 箱（12.4Kg/0.67CUFT）
風扇控制：RTH3≧50℃風扇開啟，≦40℃風扇關斷
五、可靠性與電磁兼容
MTBF：最小 2099.9Khrs（Telcordia SR-332 標準）；最小 328.6Khrs（MIL-HDBK-217F 標準，25℃）
電磁兼容發射：符合 BSMI CNS15936、EAC TP TC 020、SC 9832、KS KC 9835（僅 LRS-350-12/24）
電磁兼容抗擾度：符合 BS EN/EN55035、EAC TP TC 020、SC 9832、KS KC 9835（僅 LRS-350-12/24）
六、應用場景
工業自動化機械
工業控制系統
機械和電氣設備
電子儀器、設備和裝置
