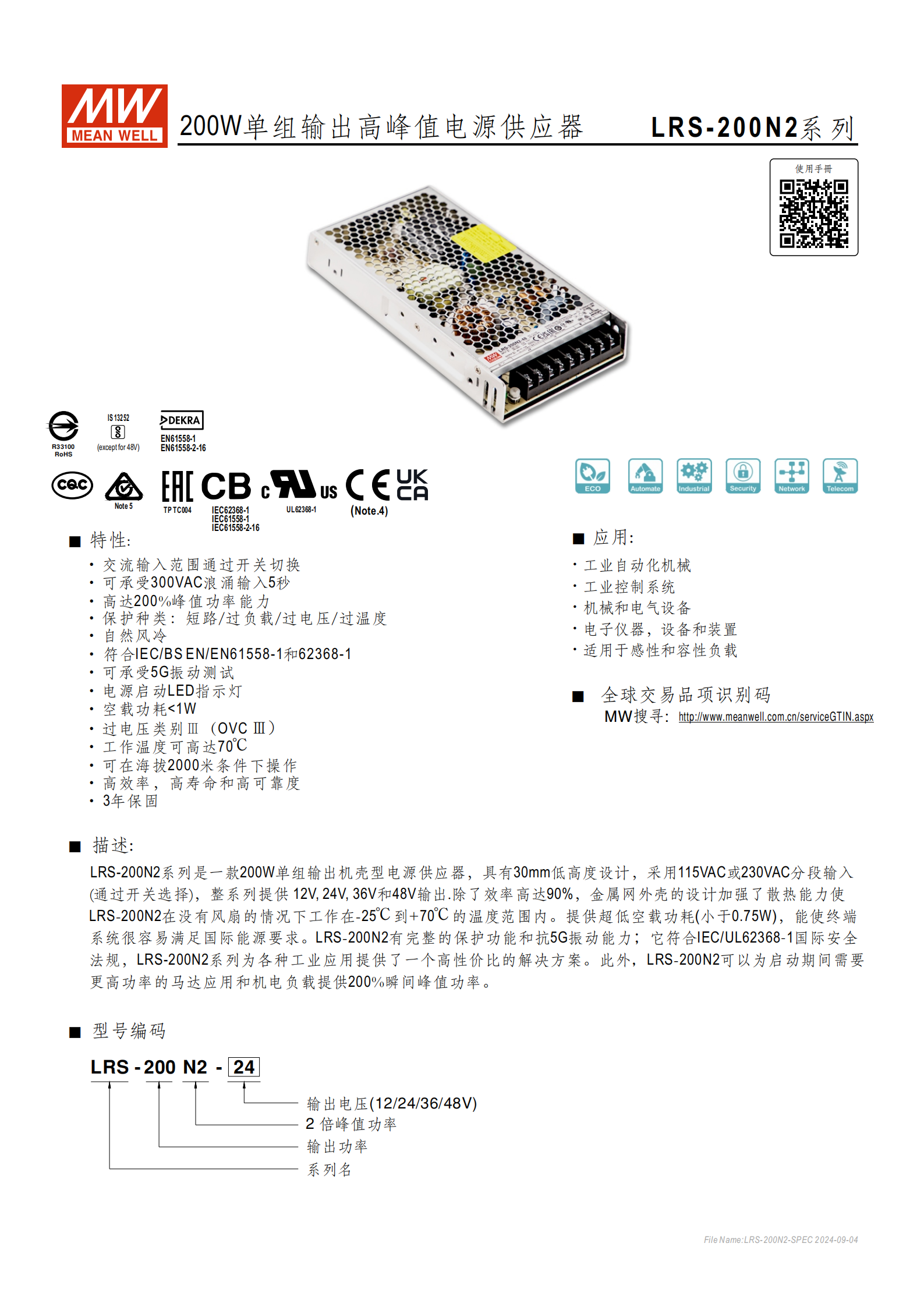

品牌型號：MEAN WELL（明緯）LRS-200N2 系列
產品定位：200W 單組輸出高峰值電源供應器，主打高性價比、高可靠性
核心設計：30mm 低高度機殼設計，金屬網外殼增強散熱，自然風冷無需風扇
核心優勢：200% 瞬間峰值功率（適配馬達 / 機電負載啟動需求）、超低空載功耗（<0.75W）、高效率（最高 90%）、抗 5G 振動、寬溫工作

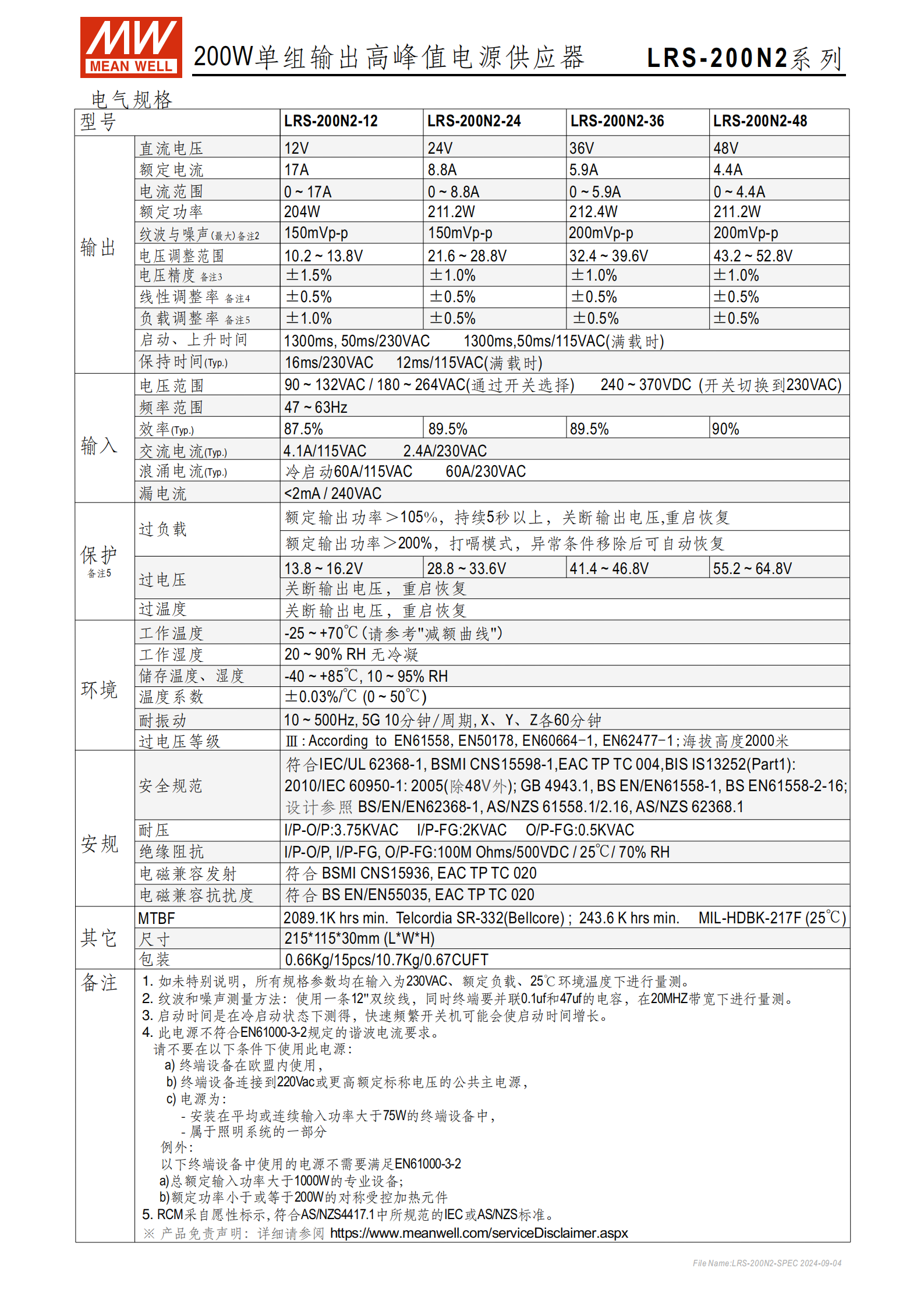

二、關鍵電氣規格（詳細參數表）
| 規格項 | LRS-200N2-12 | LRS-200N2-24 | LRS-200N2-36 | LRS-200N2-48 |
|---|---|---|---|---|
| 直流輸出電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 17A | 8.8A | 5.9A | 4.4A |
| 電流范圍 | 0~17A | 0~8.8A | 0~5.9A | 0~4.4A |
| 額定功率 | 204W | 211.2W | 212.4W | 211.2W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p |
| 電壓調整范圍 | 10.2~13.8V | 21.6~28.8V | 32.4~39.6V | 43.2~52.8V |
| 電壓精度 | ±1.5% | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% |
| 效率（典型值） | 87.5% | 89.5% | 89.5% | 90% |
三、輸入輸出特性
輸入?yún)?shù)：
電壓范圍：90~132VAC / 180~264VAC（通過開關選擇）；240~370VDC（開關切換至 230VAC 時）
頻率范圍：47~63Hz
交流電流（典型值）：4.1A/115VAC、2.4A/230VAC
浪涌電流（冷啟動）：60A/115VAC、60A/230VAC
漏電流：<2mA/240VAC
輸出特性：
啟動 / 上升時間：1300ms（啟動）、50ms（上升）/230VAC；1300ms（啟動）、50ms（上升）/115VAC（滿載）
保持時間（典型值）：16ms/230VAC、12ms/115VAC（滿載）

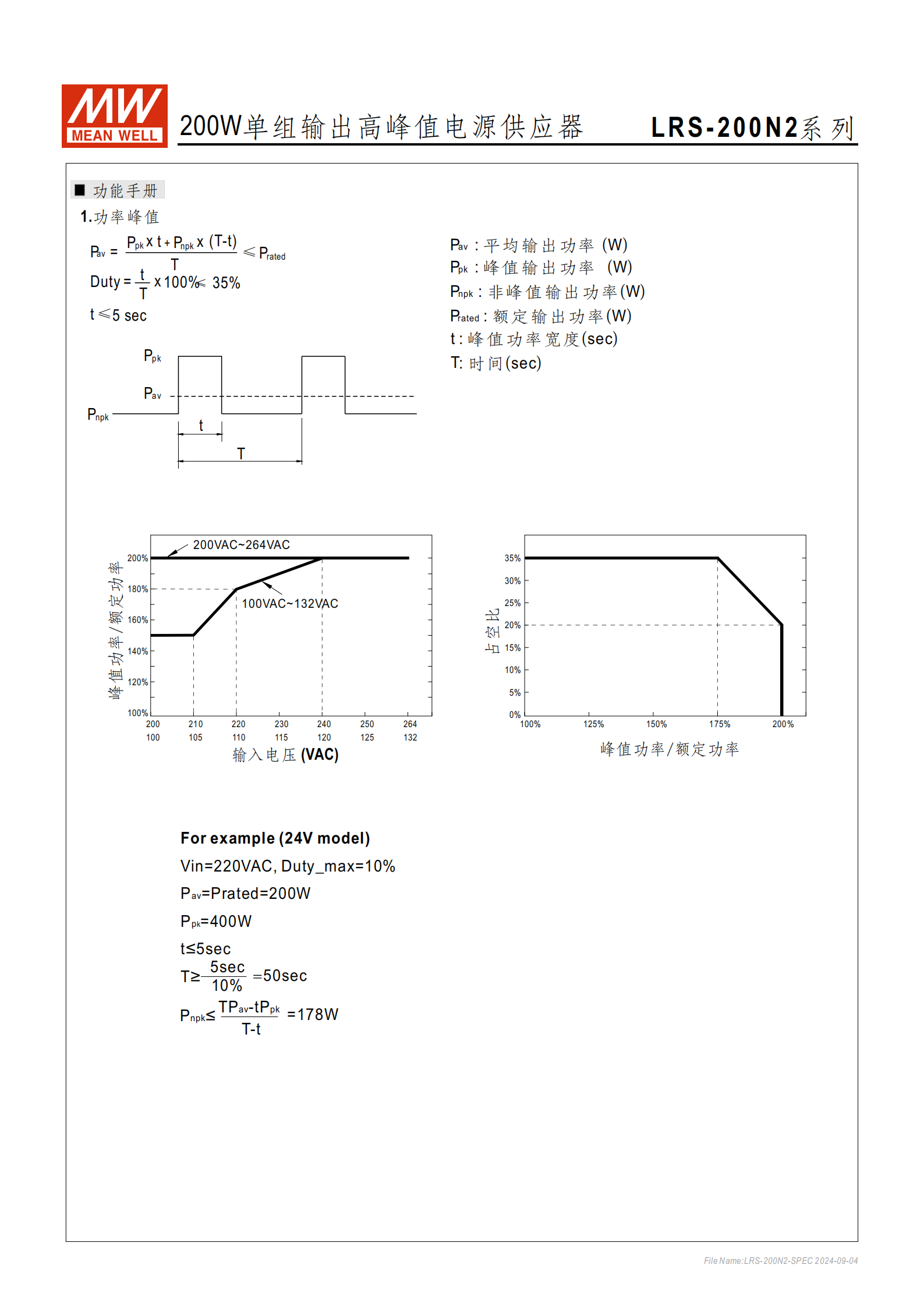

峰值功率：支持200% 瞬間峰值功率，占空比≤35%（適配高啟動功率負載）
四、保護功能
| 保護類型 | 觸發條件與恢復方式 |
|---|---|
| 過負載保護 | 額定輸出功率 > 105% 且持續 5 秒以上：關斷輸出，重啟恢復；額定輸出功率 200%：打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 12V 型號：13.8~16.2V；24V 型號：28.8~33.6V；36V 型號：41.4~46.8V；48V 型號：55.2~64.8V；關斷輸出，重啟恢復 |
| 過溫度保護 | 觸發后關斷輸出，重啟恢復 |
| 短路保護 | 自動保護，異常移除后恢復 |
五、環境與物理特性
環境參數：

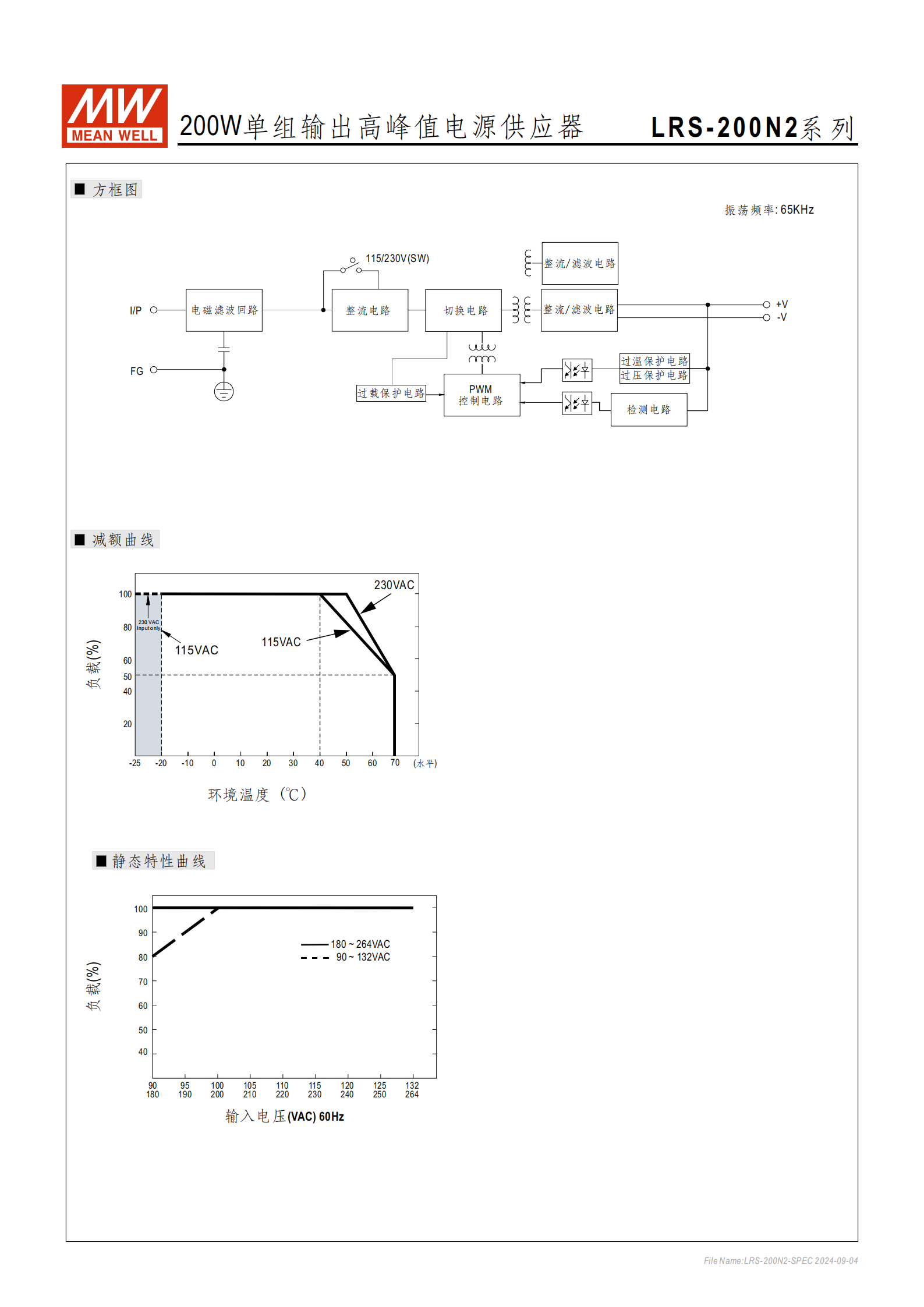

工作溫度：-25~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃、10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，X、Y、Z 軸各 60 分鐘
物理規格：

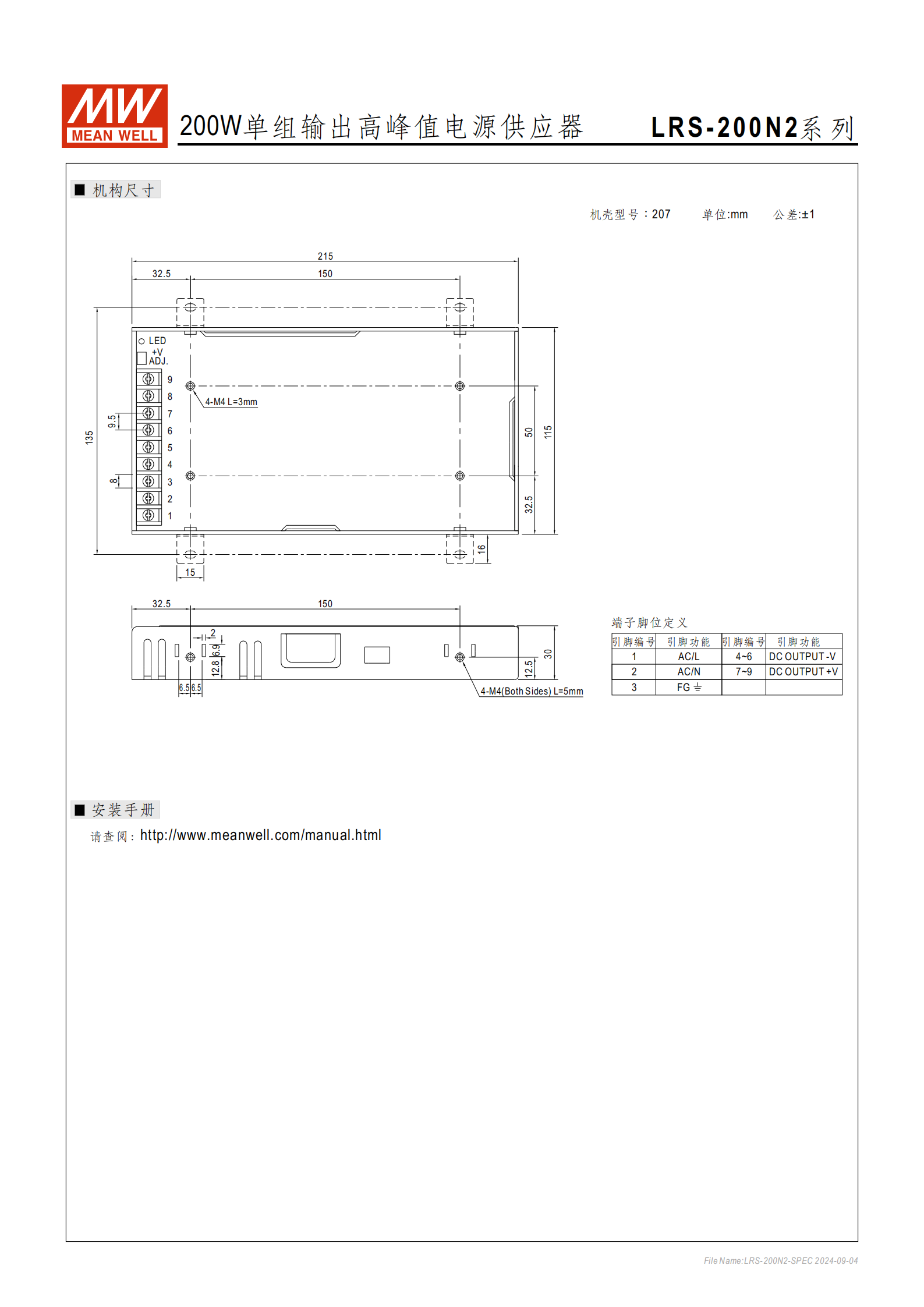

尺寸：215×115×30mm（L×W×H）
重量：單臺 0.66Kg；15 臺 / 箱，總重 10.7Kg，體積 0.67CUFT
端子腳位：1=AC/L、2=AC/N、3=FG、4~6=DC OUTPUT -V、7~9=DC OUTPUT +V
六、安規與認證
符合標準：IEC/UL62368-1、IEC61558-1、IEC61558-2-16（48V 除外）、EN61558-1、BS EN/EN61558-2-16 等
過電壓類別：Ⅲ
電磁兼容：發射符合 BS EN/EN55035、BSMI CNS15936、EAC TP TC 020 標準
七、應用場景
工業自動化機械
工業控制系統
機械和電氣設備
電子儀器、設備和裝置
感性和容性負載
啟動期間需要更高功率的馬達應用和機電負載
4. 關鍵問題
問題 1：LRS-200N2 系列電源的核心優勢的是什么？適配哪些特殊負載需求？
答案：核心優勢包括：① 提供200% 瞬間峰值功率（占空比≤35%），可滿足馬達、機電設備等啟動時的高功率需求；② 超低空載功耗（<0.75W），符合國際能源要求；③ 自然風冷設計，工作溫度范圍寬（-25~+70℃），金屬網外殼散熱性好；④ 具備完整保護功能（短路 / 過負載 / 過電壓 / 過溫度）及抗 5G 振動能力，可靠性高；⑤ 效率最高達 90%，能耗低。特殊適配場景：需要高啟動功率的感性 / 容性負載、工業環境下的振動場景、對能耗有嚴格要求的終端設備。
問題 2：LRS-200N2 系列不同輸出電壓型號的關鍵參數差異（額定電流、功率、效率）是什么？
答案：各型號核心參數差異如下表所示：
| 型號 | 額定電流 | 額定功率 | 典型效率 |
|---|---|---|---|
| LRS-200N2-12（12V） | 17A | 204W | 87.5% |
| LRS-200N2-24（24V） | 8.8A | 211.2W | 89.5% |
| LRS-200N2-36（36V） | 5.9A | 212.4W | 89.5% |
| LRS-200N2-48（48V） | 4.4A | 211.2W | 90% |
| 除此之外，12V 型號電壓精度為 ±1.5%（其余為 ±1.0%），12V/24V 型號紋波噪聲最大 150mVp-p（36V/48V 為 200mVp-p）。 |
問題 3：LRS-200N2 系列電源的安裝與使用限制有哪些？
答案：① 安裝要求：尺寸為 215×115×30mm（L×W×H），支持 4-M4 螺絲固定（兩側 L=5mm，部分位置 L=3mm），端子腳位需按定義接線（1=AC/L、2=AC/N、3=FG、4~6=-V、7~9=+V）；② 輸入限制：需通過開關選擇輸入電壓（90~132VAC 或 180~264VAC），DC 輸入僅支持 240~370VDC（開關切換至 230VAC 時）；③ 環境限制：工作溫度超過 70℃需參考減額曲線降載使用，儲存溫度不超過 - 40~+85℃，避免冷凝環境；④ 禁用場景：不滿足 EN61000-3-2 諧波電流要求，不可用于歐盟內終端設備、連接 220VAC 及以上公共主電源且輸入功率 > 75W 的設備、照明系統的一部分（額定功率≤200W 的對稱受控加熱元件等例外）；⑤ 操作注意：冷啟動啟動時間為 1300ms，快速頻繁開關機可能導致啟動時間延長。
