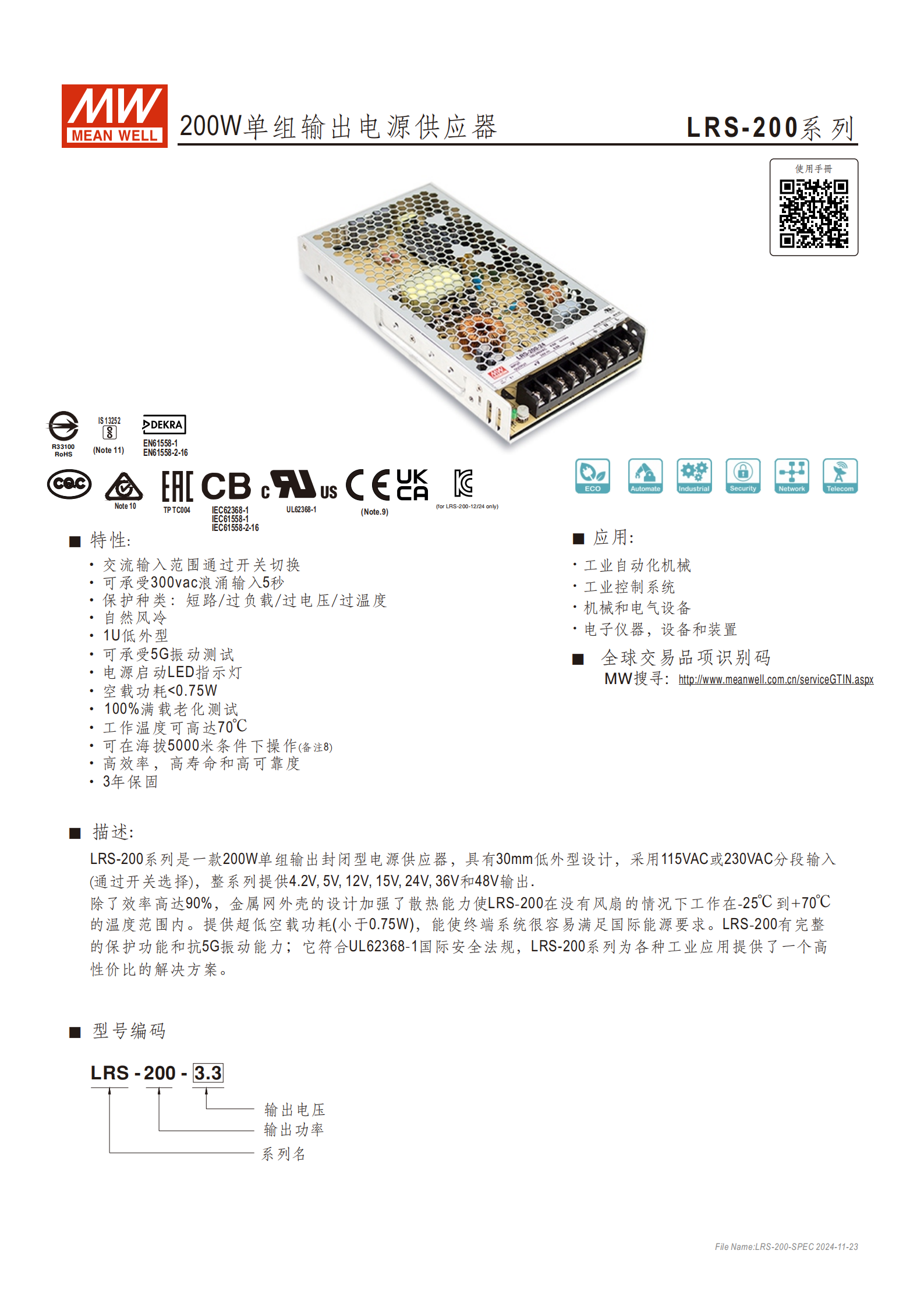

品牌型號：MEAN WELL LRS-200 系列
產品類型：200W 單組輸出封閉型電源供應器
核心設計：30mm 低外型（1U） ，金屬網外殼（加強散熱），自然風冷，電源啟動 LED 指示燈
核心優勢：高效率（最高 90%）、高壽命、高可靠度，超低空載功耗（<0.75W），100% 滿載老化測試
適用場景：工業自動化機械、工業控制系統、機械和電氣設備、電子儀器 / 設備和裝置

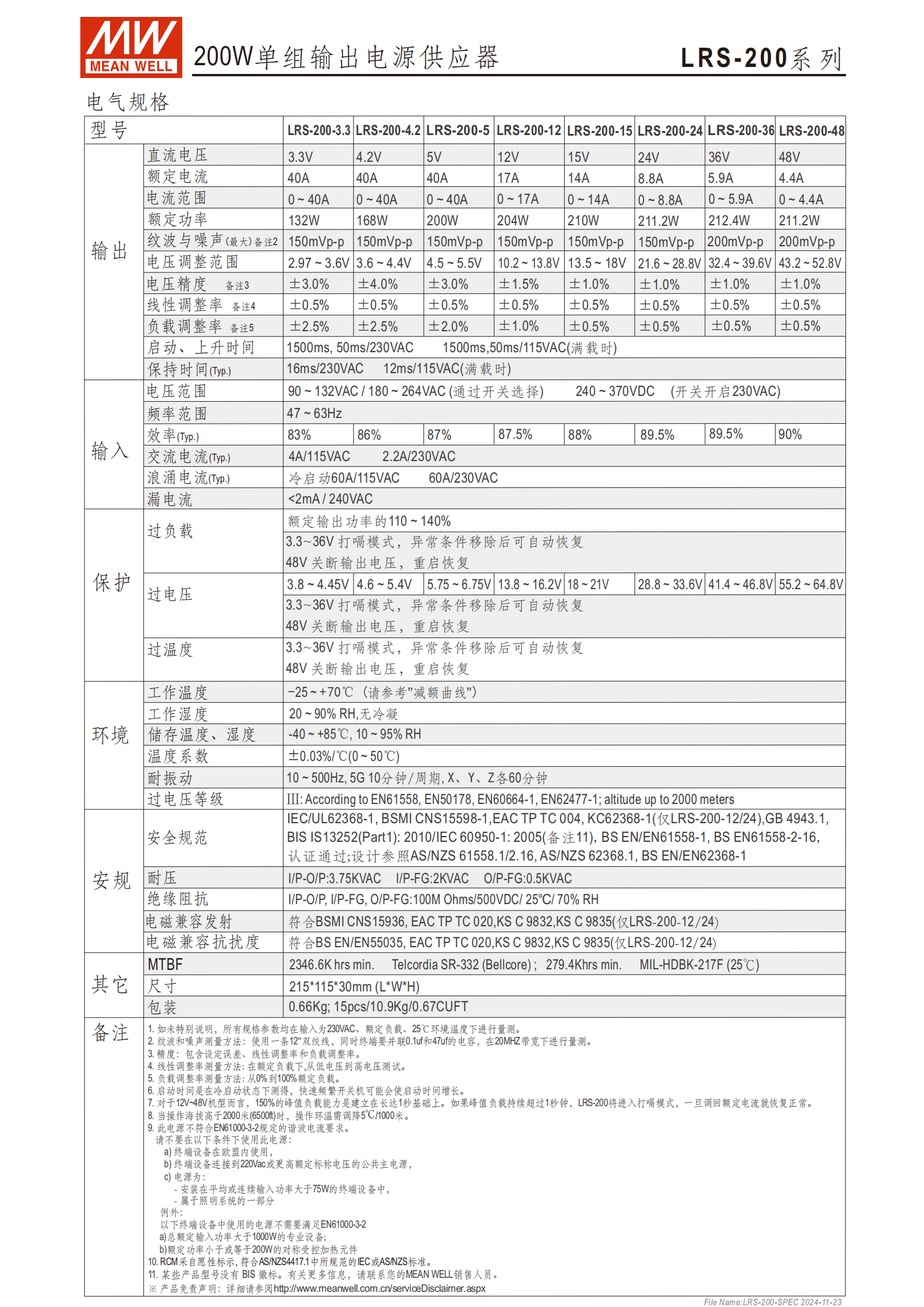

二、關鍵參數規格
（1）輸入?yún)?shù)
| 參數類型 | 具體規格 |
|---|---|
| 交流電壓范圍 | 90~132VAC / 180~264VAC（開關選擇） |
| 直流電壓范圍 | 240~370VDC（開關開啟 230VAC） |
| 頻率范圍 | 47~63Hz |
| 浪涌電流（冷啟動） | 60A/115VAC、60A/230VAC |
| 交流電流（Typ.） | 4A/115VAC、2.2A/230VAC |
（2）輸出參數（核心型號）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電流范圍 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| LRS-200-3.3 | 3.3V | 40A | 132W | 0~40A | 150mVp-p | 2.97~3.6V | ±3.0% |
| LRS-200-5 | 5V | 40A | 200W | 0~40A | 150mVp-p | 4.5~5.5V | ±3.0% |
| LRS-200-12 | 12V | 17A | 204W | 0~17A | 150mVp-p | 10.2~13.8V | ±1.5% |
| LRS-200-24 | 24V | 8.8A | 211.2W | 0~8.8A | 150mVp-p | 21.6~28.8V | ±1.0% |
| LRS-200-48 | 48V | 4.4A | 211.2W | 0~4.4A | 200mVp-p | 43.2~52.8V | ±1.0% |
（3）調整率參數
| 調整率類型 | 規格（所有型號） |
|---|---|
| 線性調整率 | ±0.5% |
| 負載調整率 | ±0.5%~±2.5%（3.3V/4.2V/5V 為 ±2.0%~±2.5%，其余為 ±0.5%） |
三、保護功能
| 保護類型 | 具體說明 |
|---|---|
| 過負載保護 | 3.3~36V 型號：打嗝模式，異常移除后自動恢復；48V 型號：關斷輸出，重啟恢復（觸發閾值：額定輸出功率的 110~140%） |
| 過電壓保護 | 觸發電壓范圍：3.8~64.8V（隨型號對應，如 5V 型號為 5.75~6.75V） |
| 過溫度保護 | 3.3~36V 型號：打嗝模式，異常移除后自動恢復；48V 型號：關斷輸出，重啟恢復 |
| 短路保護 | 打嗝模式，異常移除后自動恢復 |
| 漏電流 | <2mA / 240VAC |
四、環境與物理特性
工作溫度：-25~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，X/Y/Z 各 60 分鐘 / 周期
過電壓等級：Ⅲ 級（海拔最高 2000 米，符合 EN61558 等標準）

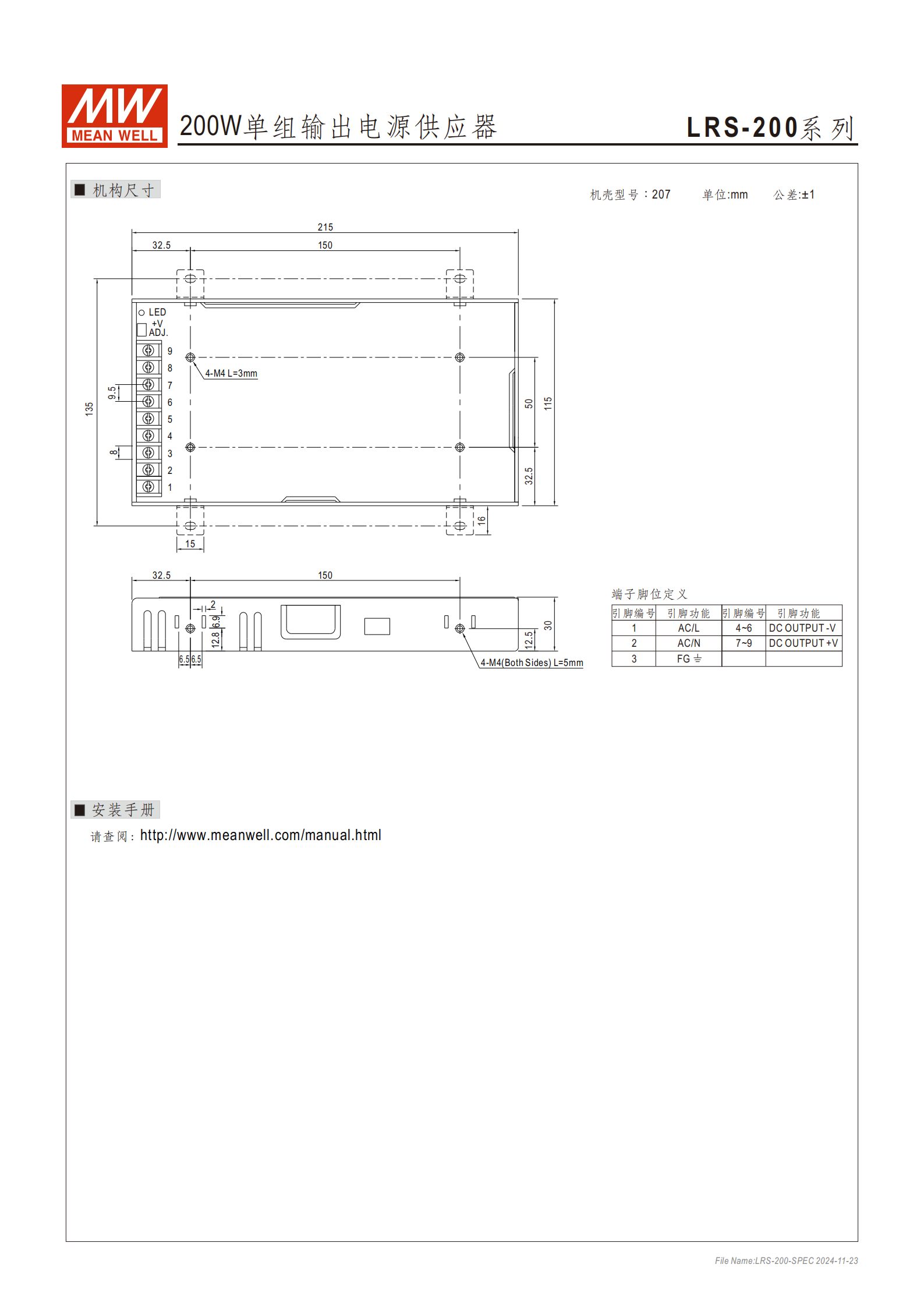

尺寸（LWH）：21511530mm
重量：0.66Kg（單臺），包裝規格 15pcs/10.9Kg/0.67CUFT
五、安規與電磁兼容
安全規范：UL62368-1、IEC62368-1、IEC61558-1 等（部分型號額外符合 EN61558-2-16）
耐壓：I/P-O/P：3.75KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms/500VDC/25℃/70% RH
電磁兼容（發射）：符合 BSMI CNS15936、EAC TP TC 020 等（部分型號適用）
電磁兼容（抗擾度）：符合 BS EN/EN55035、EAC TP TC 020 等（部分型號適用）
六、其他特性
啟動 / 上升 / 保持時間：啟動 16ms（230VAC）/12ms（115VAC），保持時間 1500ms（滿載），上升時間 50ms
MTBF：最小 2346.6K hrs（Telcordia SR-332 標準）；最小 279.4K hrs（MIL-HDBK-217F 標準，25℃）
端子腳位：1=AC/L，2=AC/N，3=FG，4~6=DC OUTPUT -V，7~9=DC OUTPUT +V
4. 關鍵問題
問題 1：LRS-200 系列電源的輸入輸出核心參數范圍是什么，適用于哪些典型場景？
答案：輸入方面，交流電壓支持 90~132VAC/180~264VAC（開關切換），直流電壓支持 240~370VDC，頻率范圍 47~63Hz；輸出方面，涵蓋 3.3V、4.2V 等 8 種電壓規格，電流范圍 0~40A，額定功率 132W~212.4W。典型應用場景包括工業自動化機械、工業控制系統、機械和電氣設備、電子儀器及各類裝置。
問題 2：LRS-200 系列電源具備哪些保護功能和環境適應能力，保障其工業場景的可靠性？
答案：保護功能包括短路、過負載、過電壓、過溫度四大類，其中 3.3~36V 型號多采用打嗝模式（異常移除后自動恢復），48V 型號過負載 / 過溫度保護為關斷輸出（重啟恢復），漏電流 < 2mA/240VAC。環境適應能力方面，工作溫度范圍 - 25~+70℃，可承受 5G 振動測試，支持海拔 5000 米操作，工作濕度 20~90% RH（無冷凝），能適應復雜工業環境。
問題 3：LRS-200 系列電源的關鍵可靠性指標、安規認證及物理尺寸是什么，方便安裝部署嗎？
答案：可靠性指標上，效率最高達 90%，空載功耗 < 0.75W，100% 滿載老化測試，MTBF 最小 2346.6K hrs（Telcordia 標準），提供 3 年保固；安規認證包括 UL62368-1、IEC61558-1 等國際標準，耐壓達 3.75KVAC（I/P-O/P）。物理尺寸為 21511530mm（LWH），僅 30mm 低外型（1U），重量 0.66Kg，支持多方位安裝（配備 4-M4 螺絲孔），端子腳位定義清晰，方便工業場景部署。
