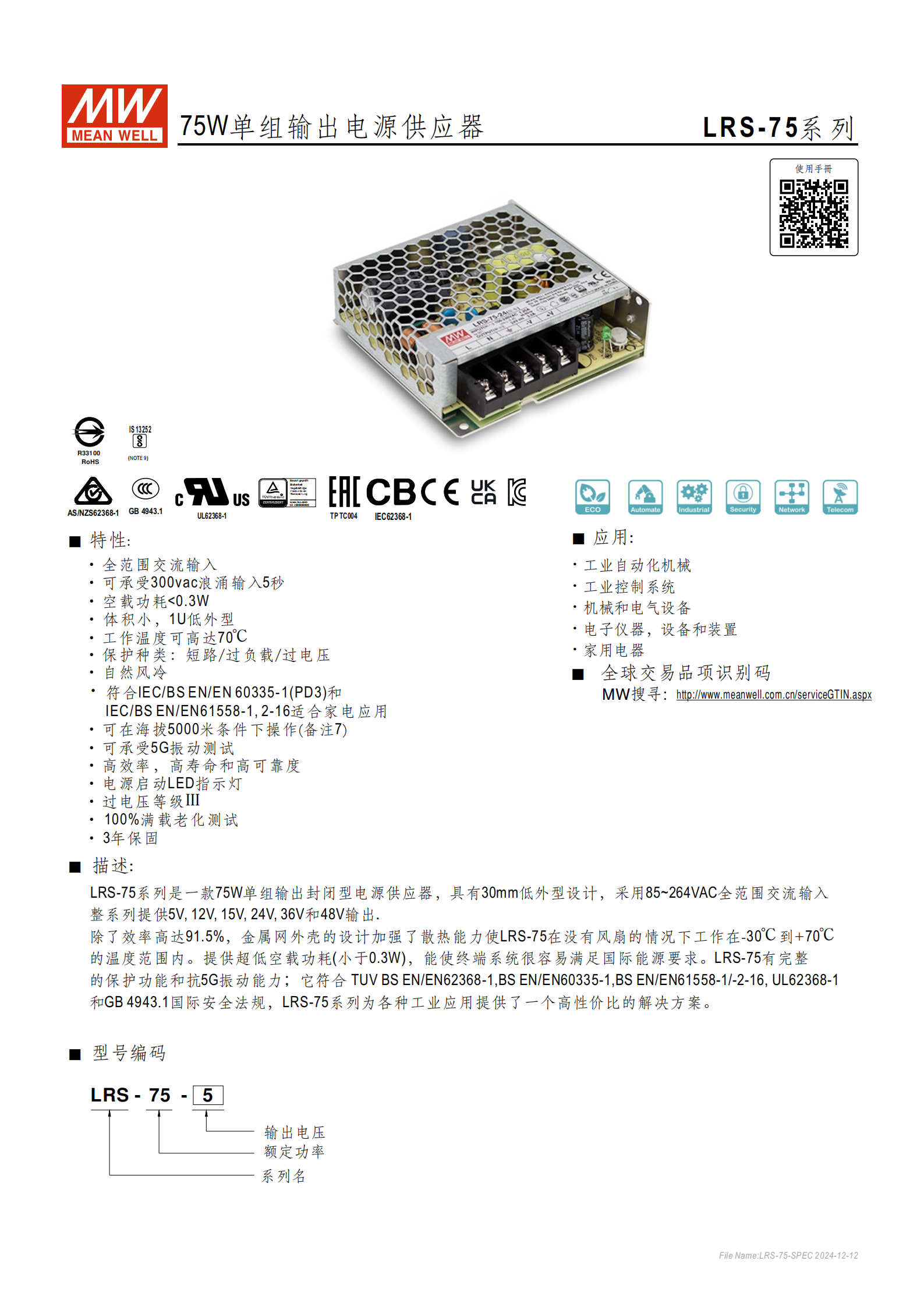

MEAN WELL LRS-75 系列是一款 75W 單組輸出封閉型電源供應器，具備85~264VAC 全范圍交流輸入（可承受 300vac 浪涌輸入 5 秒），輸出電壓涵蓋 5V、12V、15V、24V、36V、48V 六種規格，效率最高達91.5% ，空載功耗 <0.3W，工作溫度范圍為 - 30℃~+70℃，采用 30mm 低外型設計（尺寸 999730mm），支持短路 / 過負載 / 過電壓保護及 5G 振動測試，符合多項國際安全法規，可在海拔 5000 米環境操作，提供 3 年保固，適用于工業自動化、電子儀器、家用電器等多種場景。
一、產品核心概述
品牌型號：MEAN WELL（明緯）LRS-75 系列
產品類型：75W 單組輸出封閉型電源供應器
核心設計：30mm 低外型（尺寸999730mm），金屬網外殼加強散熱，自然風冷無需風扇
核心優勢：全范圍交流輸入、高效率、低空載功耗、高可靠性、完整保護功能、全球合規
保固期限：3 年

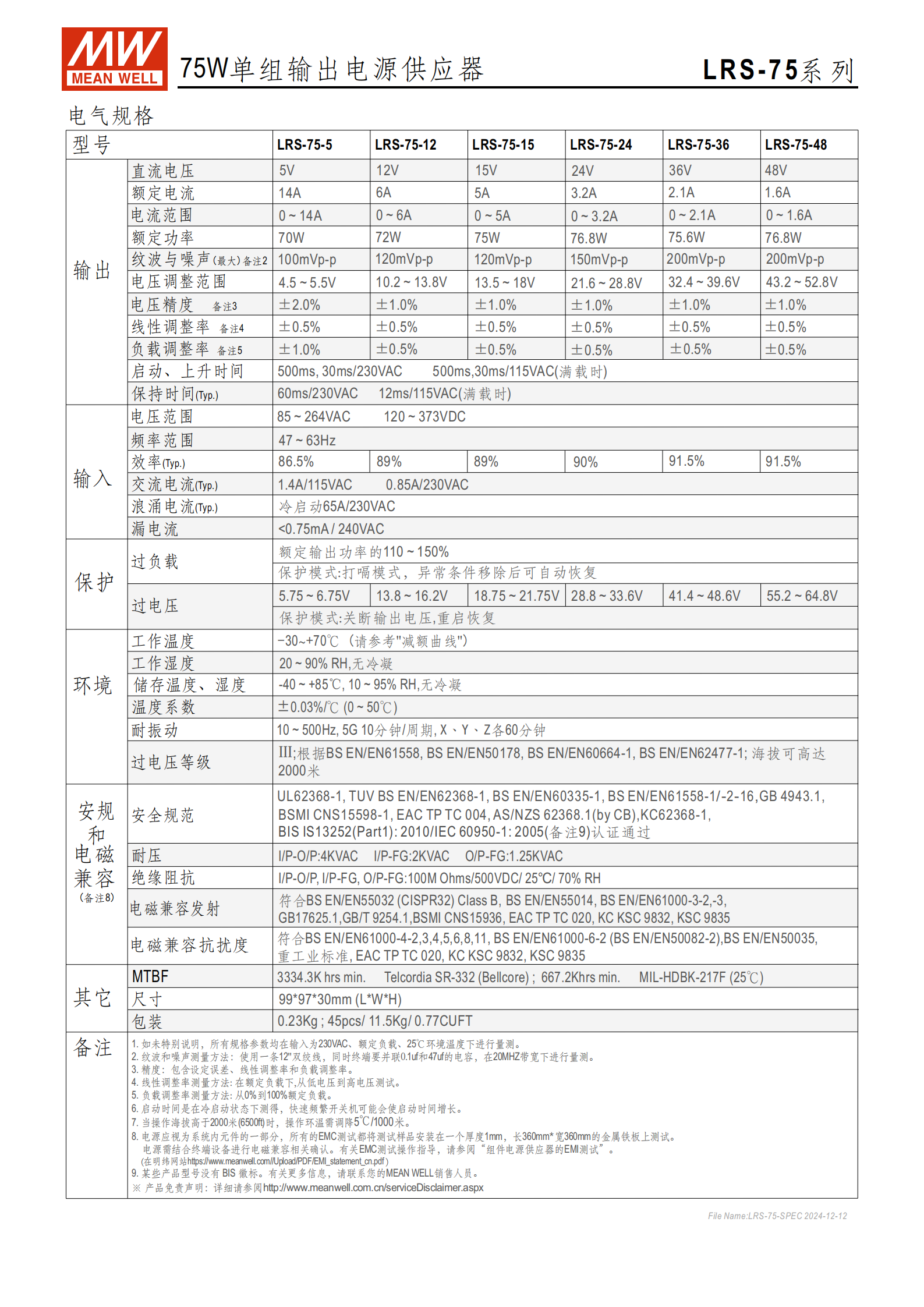

二、關鍵電氣參數（匯總表）
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入特性 | 電壓范圍 | 交流 85~264VAC，直流 120~373VDC |
| 頻率范圍 | 47~63Hz | |
| 浪涌電流 | 冷啟動 65A/230VAC | |
| 漏電流 | <0.75mA / 240VAC | |
| 輸出特性（分型號） | 型號 - 輸出電壓 - 額定電流 - 額定功率 | LRS-75-5：5V-14A-70WLRS-75-12：12V-6A-72WLRS-75-15：15V-5A-75WLRS-75-24：24V-3.2A-76.8WLRS-75-36：36V-2.1A-75.6WLRS-75-48：48V-1.6A-76.8W |
| 電壓調整范圍 | 4.5~5.5V（5V 型）至 43.2~52.8V（48V 型） | |
| 電壓精度 | ±2.0%（5V 型），其余 ±1.0% | |
| 負載調整率 | ±1.0%（5V 型），其余 ±0.5% | |
| 紋波與噪聲（最大） | 100mVp-p（5V 型）、120mVp-p（12V/15V 型）、150mVp-p（24V 型）、200mVp-p（36V/48V 型） | |
| 效率與功耗 | 效率（Typ.） | 86.5%（5V 型）至 91.5%（36V/48V 型） |
| 空載功耗 | <0.3W | |
| 啟動與保持時間 | 啟動時間 | 500ms（冷啟動），上升時間 30ms/230VAC、30ms/115VAC（滿載） |
| 保持時間 | 60ms/230VAC、12ms/115VAC（滿載） |
三、保護功能與可靠性
保護種類：
過負載保護：110~150% 額定輸出功率，打嗝模式，異常移除后自動恢復
過電壓保護：各型號對應保護電壓（5.75~6.75V 至 55.2~64.8V），關斷輸出，重啟恢復
短路保護：內置短路保護功能
環境適應性：

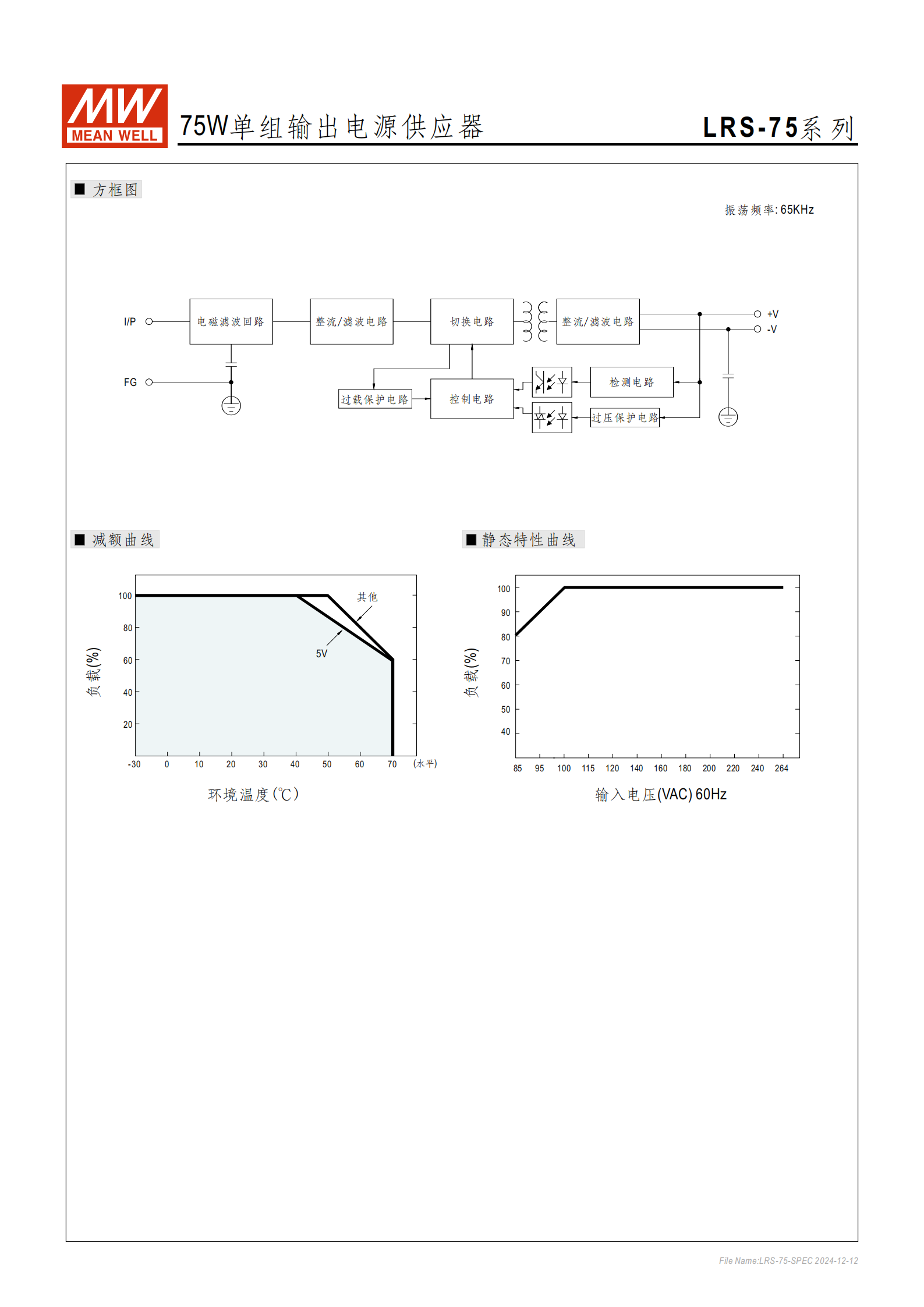

工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：-40~+85℃，10~95% RH 無冷凝
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G 振動測試（X/Y/Z 各 60 分鐘）
海拔適應：最高 5000 米（>2000 米時，每升高 1000 米操作溫度降 5℃）
使用壽命：MTBF 最小 3334.3K hrs（Telcordia SR-332 標準）、667.2K hrs（MIL-HDBK-217F 標準，25℃）
四、認證與合規
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、BS EN/EN61558-1/-2-16、GB4943.1、BSMI CNS15598-1、EAC TP TC004、AS/NZS 62368.1、KC62368-1、BIS IS13252 (Part1) 等
電磁兼容（EMC）：
發射：符合 BS EN/EN55032 (CISPR32) Class B、GB17625.1、GB/T 9254.1 等
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61000-6-2、重工業標準等
絕緣與耐壓：
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
耐壓：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:1.25KVAC
五、應用場景與安裝
適用領域：工業自動化機械、工業控制系統、電子儀器 / 設備 / 裝置、家用電器等

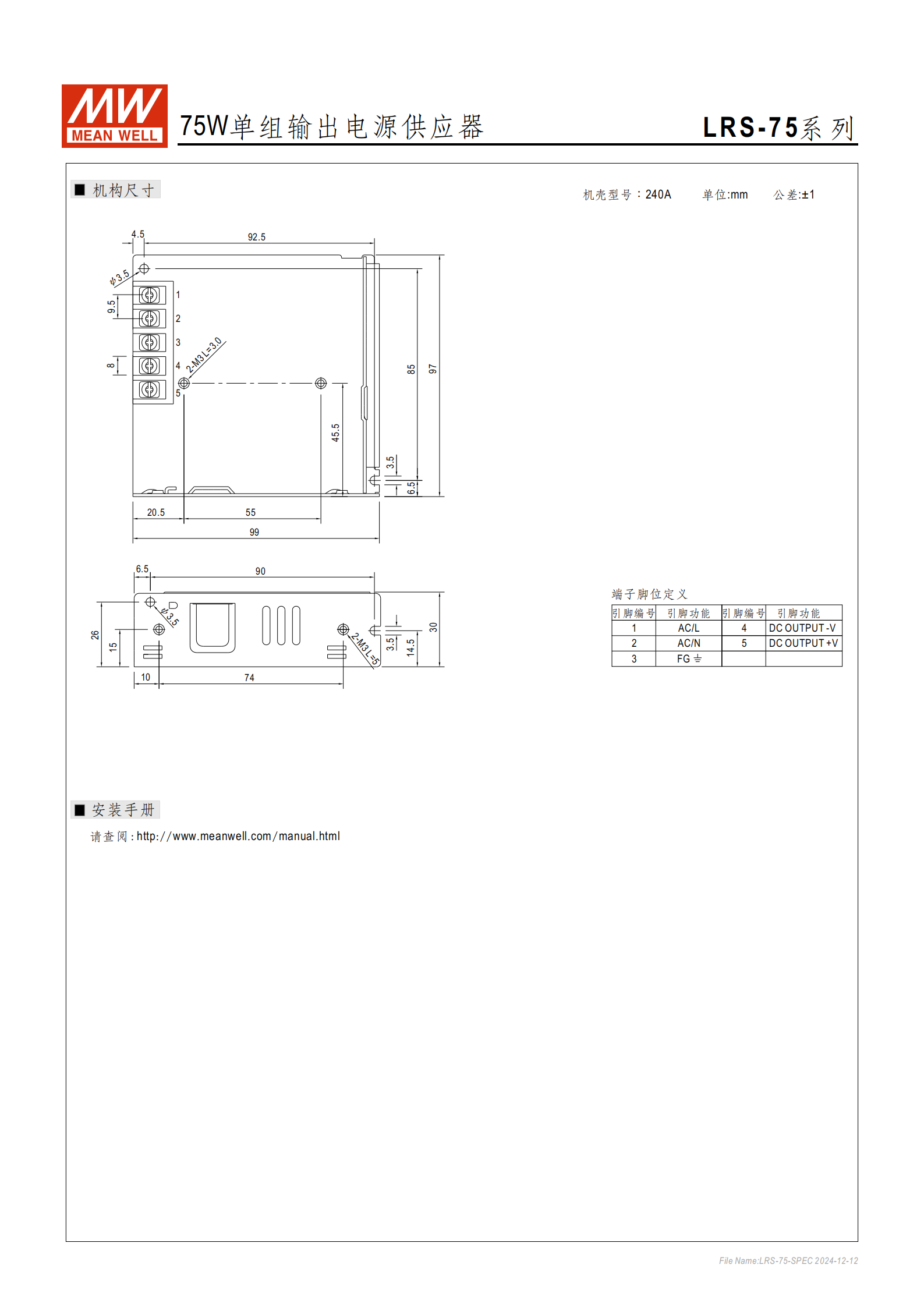

端子腳位定義：1 腳 AC/L、2 腳 AC/N、3 腳 FG、4 腳 DC OUTPUT -V、5 腳 DC OUTPUT +V
4. 關鍵問題及答案
問題 1：LRS-75 系列電源供應器的核心電氣性能優勢是什么？（側重性能亮點）
答案：核心電氣性能優勢包括三點：① 輸入輸出靈活性強，支持 85~264VAC 全范圍交流輸入（可承受 300vac 浪涌 5 秒），輸出涵蓋 5V~48V 六種電壓規格，適配多種設備需求；② 能效與功耗表現優異，效率最高達 91.5%，空載功耗 < 0.3W，滿足國際能源要求；③ 電壓穩定性高，電壓精度 ±1.0%~±2.0%，負載調整率 ±0.5%~±1.0%，紋波噪聲最大僅 200mVp-p，供電質量可靠。
問題 2：LRS-75 系列在惡劣環境下的適應能力如何？（側重環境與可靠性）
答案：具備較強的惡劣環境適應能力：① 溫度適應范圍廣，工作溫度 - 30℃~+70℃，儲存溫度 - 40℃~+85℃，可應對高低溫場景；② 抗振動與海拔能力突出，支持 5G 振動測試（10~500Hz，X/Y/Z 各 60 分鐘），可在海拔 5000 米環境操作（>2000 米需按 5℃/1000 米降額）；③ 防護全面，具備短路、過負載、過電壓三重保護，過負載采用打嗝模式自動恢復，過電壓關斷后重啟恢復，MTBF 最小達 3334.3K hrs，可靠性高。
問題 3：LRS-75 系列的安裝與合規性如何，適合哪些核心場景？（側重應用與合規）
答案：① 合規性：通過 UL62368-1、GB4943.1 等多項國際安全認證，EMC 發射符合 Class B 標準，抗擾度滿足重工業要求，絕緣耐壓達標，全球通用；② 安裝便捷：采用 30mm 低外型設計（999730mm），端子腳位定義清晰（AC 輸入、FG 接地、DC 輸出正負級區分明確），可查閱官網獲取安裝手冊；③ 核心應用場景：工業自動化機械、工業控制系統、電子儀器 / 設備 / 裝置、家用電器等，尤其適合對電源體積、可靠性、能效有較高要求的工業及家電場景。
