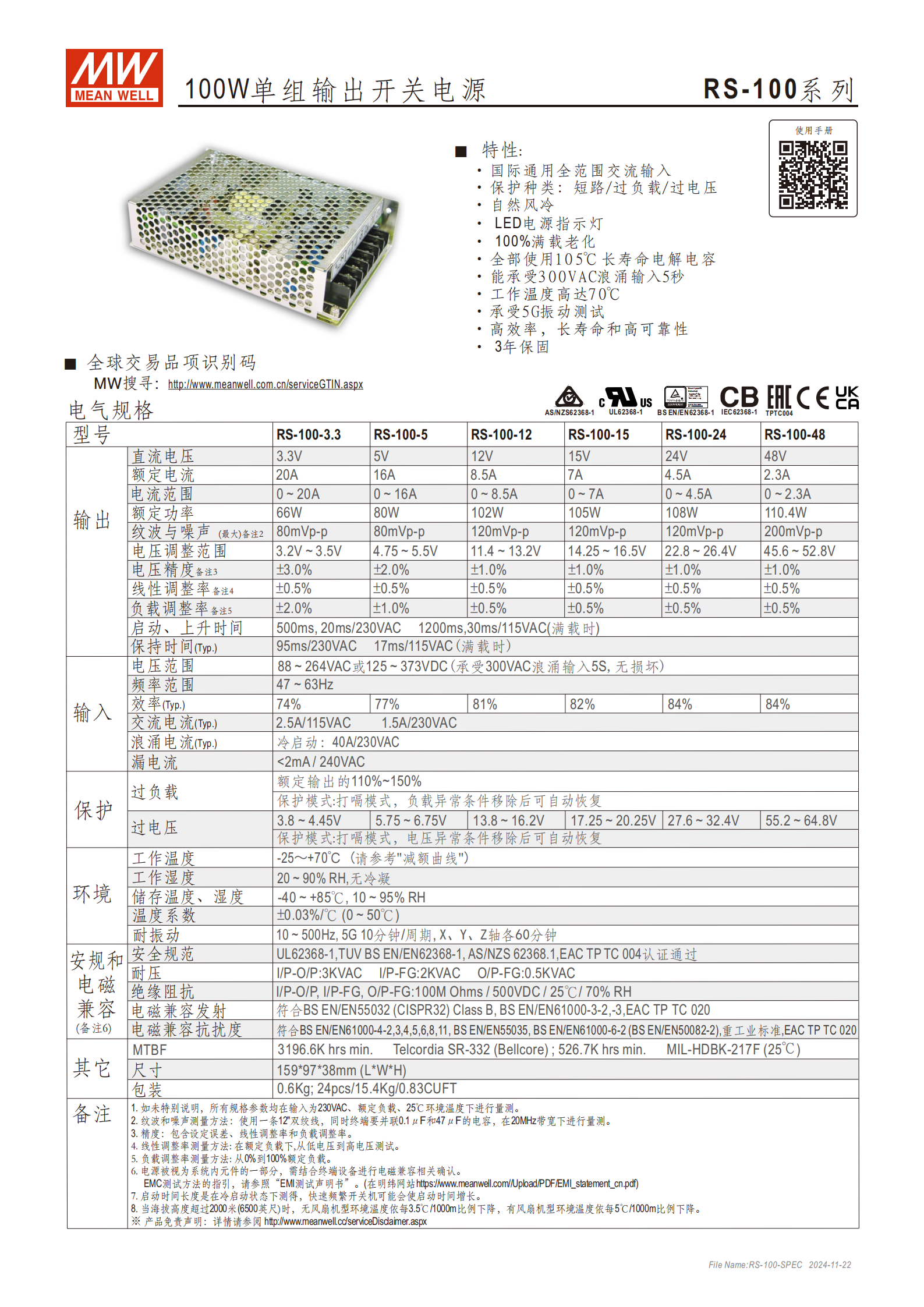

系列名稱：RS-100 系列
產品類型：100W 單組輸出、自然風冷（無風扇）開關電源
核心特點：
通用輸入：支持全球通用的全范圍交流輸入（88～264VAC）或直流輸入（125～373VDC），并能承受 300VAC 浪涌 5 秒。
高可靠性：100% 滿載老化測試；全部使用 105℃ 長壽命電解電容；通過 5G 振動測試。
多重保護：具備短路、過負載（打嗝模式）、過電壓（打嗝模式）保護，異常解除后可自動恢復。
寬溫工作：工作溫度范圍 -25℃ 至 +70℃（需參考負載減額曲線）。
長質保：提供 3 年保修。
關鍵電氣與性能參數
表格
| 參數 | 詳情 |
|---|---|
| 輸入 | 電壓: 88～264VAC / 125～373VDC 頻率: 47～63Hz 浪涌電流: 冷啟動 40A (230VAC) 漏電流: <2mA (240VAC) |
| 輸出 | 型號: RS-100-3.3, -5, -12, -15, -24, -48 額定功率: 66W ～ 110.4W (因型號而異，均標稱100W系列) 電壓精度: ±1.0% ～ ±3.0% (3.3V 型號為 ±3.0%，其余為 ±1.0%) 紋波噪聲: 80mVp-p (3.3V/5V) 或 120/200mVp-p (其他型號) 啟動時間: 500ms (230VAC, 滿載) |
| 保護功能 | 過負載: 額定輸出的 110%～150%，打嗝模式 過電壓: 各型號有特定保護點，打嗝模式 |
| 效率 | 典型值從 74% (3.3V) 到 84% (24V/48V) 不等 |
| 安規與EMC | 安全認證: UL62368-1, TUV EN62368-1, IEC62368-1 等 耐壓: I/P-O/P: 3KVAC EMC發射: 符合 EN55032 Class B EMC抗擾度: 符合重工業標準 (EN61000-4 系列) |
| 可靠性 | MTBF: >319萬小時 (Telcordia SR-332, 25℃) |
| 物理特性 | 尺寸: 159 * 97 * 38 mm (LWH) 重量: 約 0.6 kg/臺 |
重要使用說明與備注
測試條件：所有規格均在 230VAC 輸入、額定負載、25℃ 環境溫度下測得。

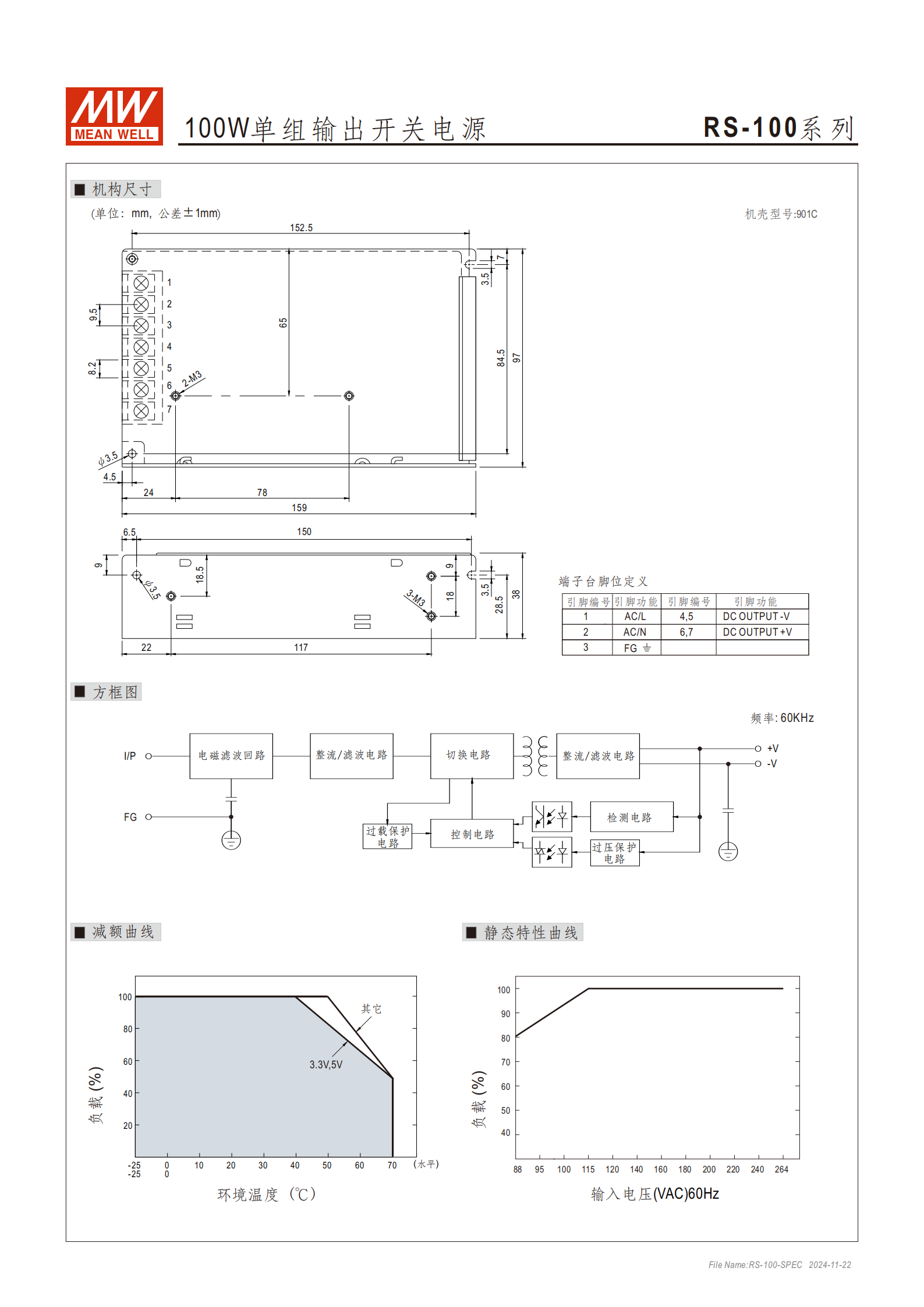

負載減額：當工作環境溫度超過一定值或海拔高于 2000 米時，輸出功率需按規格書中的曲線進行減額使用。
EMC 責任：電源作為系統組件，最終設備的 EMC 合規性需由整機廠商負責確認。
紋波測量：使用雙絞線，并在終端并聯 0.1μF 和 47μF 電容，在 20MHz 帶寬下測量。
總結：RS-100 系列是一款功率略高于 RS-75 的 100W 級單路輸出開關電源，在保持了高可靠性、多重保護和寬溫工作等優點的同時，提供了更高的輸出功率。其設計同樣成熟，符合國際安全與電磁兼容標準，適用于需要更高功率的工業及商業應用。
