RS-75 系列是75W 單組輸出開關電源，具備88~264VAC/125~373VDC 國際通用全范圍輸入，提供 3.3V、5V、12V 等 6 種輸出規格，額定功率 49.5W~76.8W，擁有短路 / 過負載 / 過電壓保護、自然風冷、LED 指示燈等特性，通過多項國際安規認證，工作溫度范圍 - 25~+70℃，支持 5G 振動測試，空載消耗 < 0.5W，效率最高達 89.5%，3 年保固，尺寸為 1299838mm，適用于多種對電源穩定性和可靠性有要求的設備場景。
一、產品概述
RS-75 系列是75W 級單組輸出開關電源，主打高效率、長壽命和高信賴性，采用自然風冷散熱，配備 LED 電源指示燈，所有型號均經過 100% 滿載老化測試，使用 105℃長壽命電解電容，能承受 300VAC 浪涌輸入 5 秒無損壞，空載消耗 < 0.5W，支持 3 年保固，適用于對電源穩定性、安全性有一定要求的電子設備。

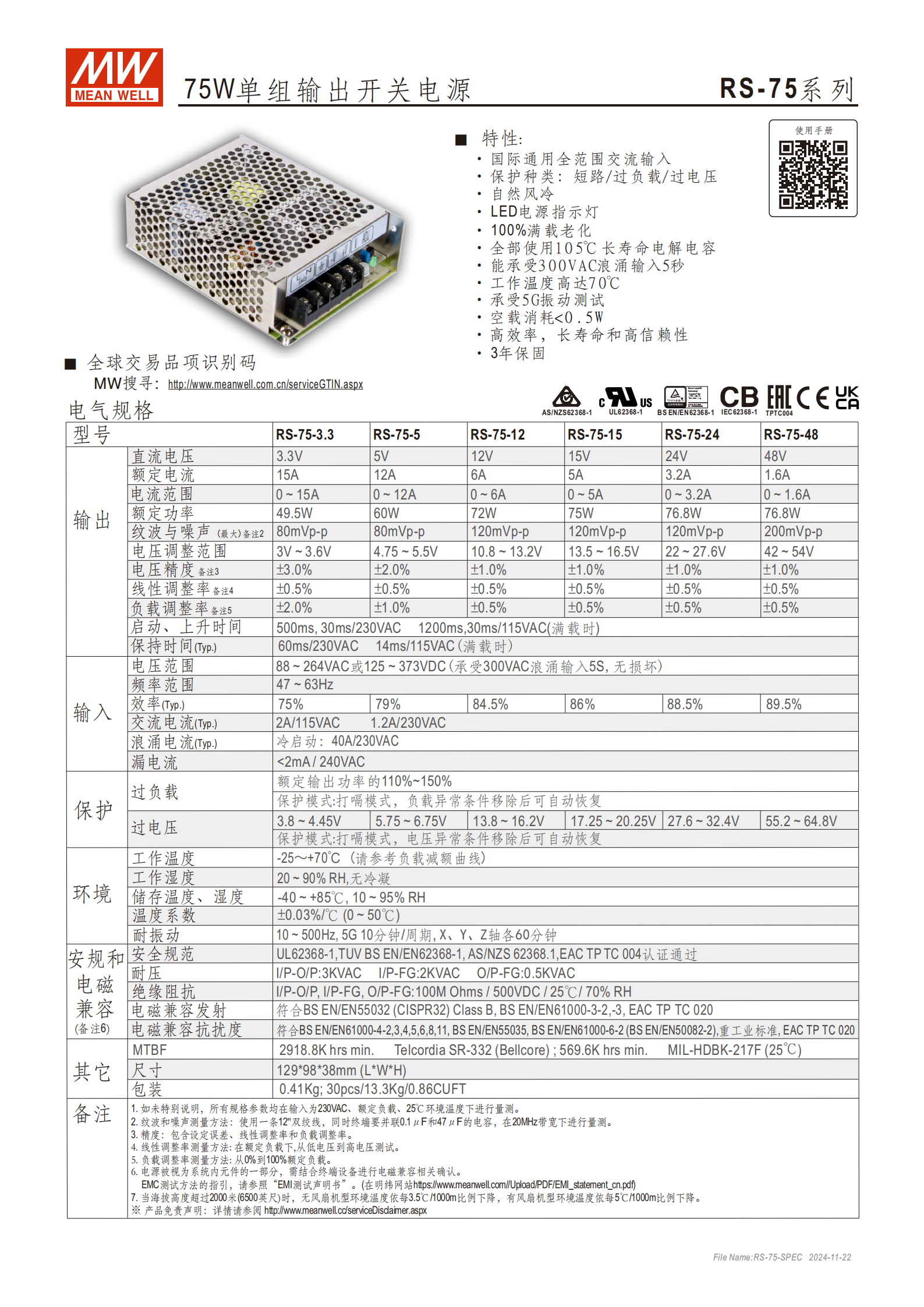

二、核心電氣規格
（1）輸出參數詳情
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| RS-75-3.3 | 3.3V | 15A | 49.5W | 80mVp-p | ±3.0% | 3V ~ 3.6V |
| RS-75-5 | 5V | 12A | 60W | 80mVp-p | ±2.0% | 4.75 ~ 5.5V |
| RS-75-12 | 12V | 6A | 72W | 120mVp-p | ±1.0% | 10.8 ~ 13.2V |
| RS-75-15 | 15V | 5A | 75W | 120mVp-p | ±1.0% | 13.5 ~ 16.5V |
| RS-75-24 | 24V | 3.2A | 76.8W | 120mVp-p | ±1.0% | 22 ~ 27.6V |
| RS-75-48 | 48V | 1.6A | 76.8W | 200mVp-p | ±1.0% | 42 ~ 54V |
補充輸出特性：
線性調整率：所有型號均為 ±0.5%
負載調整率：RS-75-3.3 為 ±2.0%，其余型號為 ±1.0%
啟動與上升時間：滿載時，230VAC 輸入下 500ms/30ms；115VAC 輸入下 1200ms/30ms
保持時間（Typ.）：滿載時，230VAC 輸入下 60ms；115VAC 輸入下 14ms
（2）輸入?yún)?shù)詳情
電壓范圍：88~264VAC 或 125~373VDC（承受 300VAC 浪涌輸入 5S 無損壞）
頻率范圍：47~63Hz
效率（Typ.）：RS-75-3.3 為 75%、RS-75-5 為 79%、RS-75-12 為 84.5%、RS-75-15 為 86%、RS-75-24 為 88.5%、RS-75-48 為 89.5%
交流電流（Typ.）：2A/115VAC、1.2A/230VAC
浪涌電流（Typ.）：冷啟動 40A/230VAC
漏電流：<2mA / 240VAC
三、保護功能
| 保護類型 | 保護參數 / 模式 |
|---|---|
| 過負載保護 | 保護閾值：額定輸出功率的 110%~150%；保護模式：打嗝模式，負載異常移除后自動恢復 |
| 過電壓保護 | 保護閾值：3.8~4.45V（3.3V 型號）、5.75~6.75V（5V 型號）、13.8~16.2V（12V 型號）、17.25~20.25V（15V 型號）、27.6~32.4V（24V 型號）、55.2~64.8V（48V 型號）；保護模式：打嗝模式，電壓異常移除后自動恢復 |
| 短路保護 | 支持短路保護（文檔未明確閾值，歸類于核心保護種類） |
四、環境與可靠性指標
工作溫度：-25~+70℃（需參考負載減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度、濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF：最小 2918.8K hrs（Telcordia SR-332 標準）；最小 569.6K hrs（MIL-HDBK-217F 標準，25℃環境）
五、安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004 認證
耐壓：I/P-O/P:3KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020 標準
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、BS EN/EN61000-6-2（BS EN/EN50082-2）重工業標準、EAC TP TC 020 標準

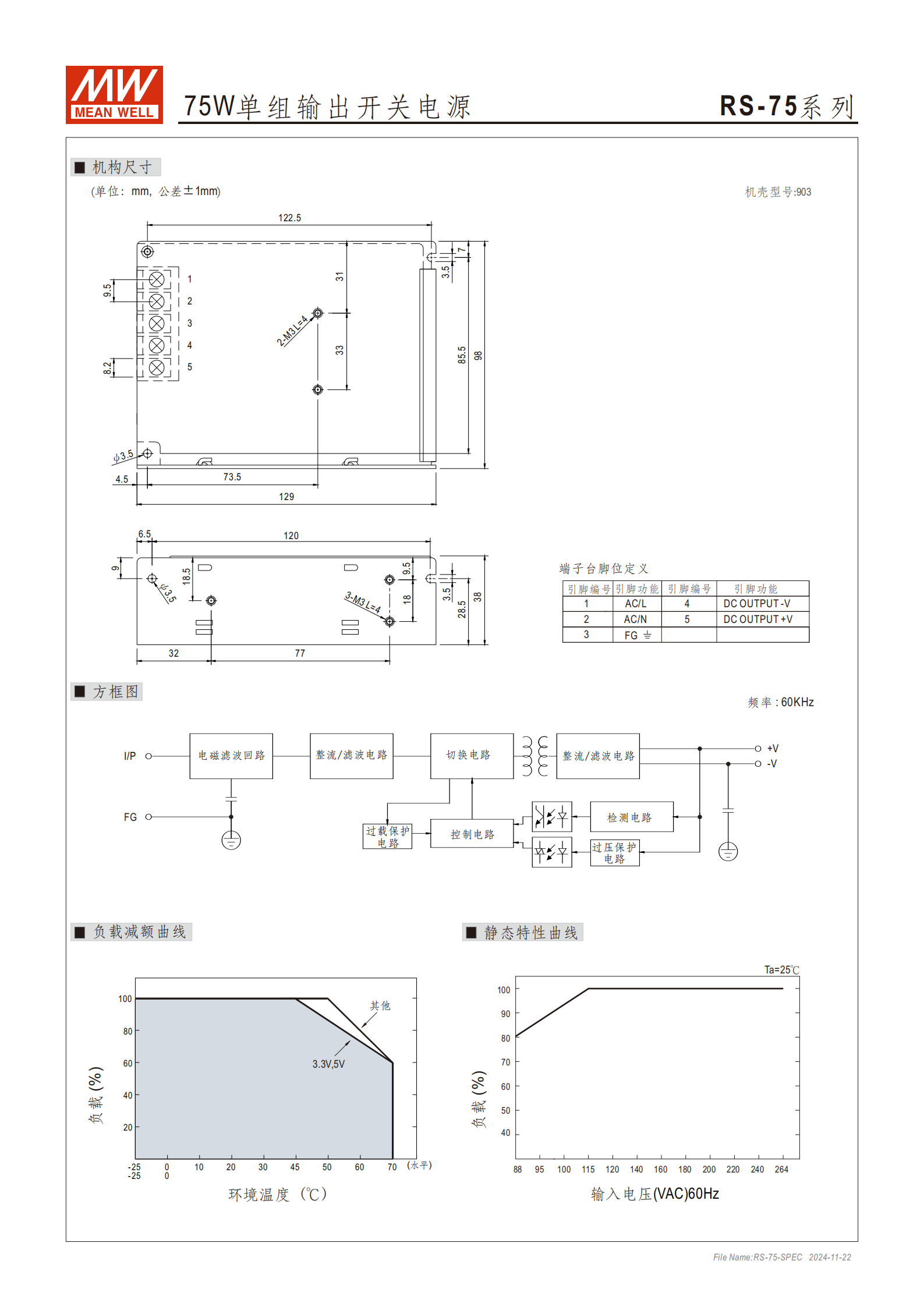

六、物理與包裝信息
尺寸：1299838mm（LWH），公差 ±1mm
機殼型號：903
端子臺腳位定義：1 腳 AC/L、2 腳 AC/N、3 腳 FG、4 腳 DC OUTPUT -V、5 腳 DC OUTPUT +V
包裝：單臺 0.41Kg；30 臺 / 箱，每箱 13.3Kg，體積 0.86CUFT
4. 關鍵問題
問題 1：RS-75 系列開關電源的輸入電壓范圍及核心輸出規格差異是什么？
答案：輸入電壓范圍為88~264VAC 或 125~373VDC，且能承受 300VAC 浪涌輸入 5 秒無損壞；核心輸出規格差異主要體現在電壓、電流和功率上，6 種型號中，輸出電壓覆蓋 3.3V~48V，額定電流從 1.6A（48V 型號）到 15A（3.3V 型號），額定功率最低 49.5W（3.3V 型號）、最高 76.8W（24V 和 48V 型號），電壓精度方面 3.3V 型號為 ±3.0%、5V 型號為 ±2.0%，其余型號均為 ±1.0%。
問題 2：RS-75 系列電源的保護功能有哪些，對應的保護模式和關鍵參數是什么？
答案：該系列電源具備短路、過負載、過電壓三類保護功能，保護模式均為打嗝模式，異常條件移除后可自動恢復；具體參數：過負載保護閾值為額定輸出功率的 110%~150%；過電壓保護閾值因型號而異，范圍從 3.8V（3.3V 型號）到 64.8V（48V 型號），例如 12V 型號的過壓保護閾值為 13.8~16.2V，24V 型號為 27.6~32.4V。
問題 3：RS-75 系列電源的環境適應性和可靠性指標如何，是否滿足工業場景需求？
答案：環境適應性和可靠性表現優異，完全滿足工業場景需求：① 工作溫度范圍 - 25~+70℃，儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝），能適應復雜溫濕度環境；② 耐振動性能達 5G（10~500Hz，X/Y/Z 軸各 60 分鐘），抗沖擊能力強；③ MTBF 最小為 569.6K hrs（MIL-HDBK-217F 標準）、最高 2918.8K hrs（Telcordia SR-332 標準），壽命長；④ 通過多項國際安規和電磁兼容標準（如 UL62368-1、EN55032 Class B），抗干擾能力強，適配工業電磁環境。
