RS-50 系列 50W 單組輸出開關電源具備國際通用全范圍交流 / 直流輸入（88~264VAC 或 125~373VDC，可承受 300VAC 浪涌輸入 5 秒），提供 3.3V、5V、12V 等 6 種輸出規格，額定功率 33W~52.8W，效率最高達 89%，具備短路 / 過負載 / 過電壓三重保護，支持 - 25~+70℃工作溫度、5G 振動測試，空載消耗 < 0.5W，采用 105℃長壽命電解電容，通過多項國際安規認證，3 年保固，兼具高效率、高可靠性與長壽命特點。
產品名稱：RS-50 系列 50W 單組輸出開關電源
核心特性：國際通用全范圍交流輸入、自然風冷、LED 電源指示燈、100% 滿載老化、全部使用 105℃長壽命電解電容、能承受 300VAC 浪涌輸入 5 秒、承受 5G 振動測試、空載消耗 < 0.5W、高效率、長壽命、高可靠性
保固期限：3 年
適用標準：電氣安全符合 GB4943.1、UL62368-1、BS EN/EN62368-1 等多項國際標準
二、核心電氣規格
（1）輸出參數詳情
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| RS-50-3.3 | 3.3V | 10A | 0~10A | 33W | 80mVp-p | 3V~3.6V | ±3.0% |
| RS-50-5 | 5V | 10A | 0~10A | 50W | 80mVp-p | 4.75~5.5V | ±2.0% |
| RS-50-12 | 12V | 4.2A | 0~4.2A | 50.4W | 120mVp-p | 10.8~13.2V | ±1.0% |
| RS-50-15 | 15V | 3.4A | 0~3.4A | 51W | 120mVp-p | 13.5~16.5V | ±1.0% |
| RS-50-24 | 24V | 2.2A | 0~2.2A | 52.8W | 120mVp-p | 22~27.2V | ±1.0% |
| RS-50-48 | 48V | 1.1A | 0~1.1A | 52.8W | 200mVp-p | 42~54V | ±1.0% |
補充輸出參數：
線性調整率：所有型號均為 ±0.5%
負載調整率：±0.5%~±2.0%（RS-50-3.3 為 ±2.0%，RS-50-5 為 ±1.0%，其余為 ±0.5%）
啟動、上升時間：滿載時，230VAC 輸入為 500ms/30ms，115VAC 輸入為 1200ms/30ms
（2）輸入?yún)?shù)詳情
電壓范圍：88~264VAC 或 125~373VDC（承受 300VAC 浪涌輸入 5 秒，不損壞）
頻率范圍：47~63Hz
效率（Typ.）：78%（RS-50-3.3）~89%（RS-50-48）
交流電流（Typ.）：1.3A/115VAC、0.8A/230VAC；冷啟動 33A/230VAC
漏電流：<2mA / 240VAC
三、保護功能
| 保護類型 | 保護參數 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 110%~150% | 打嗝模式，異常條件移除后自動恢復 |
| 過電壓 | RS-50-3.3：3.8~4.45V；RS-50-5：5.75~6.75V；RS-50-12：13.8~16.2V；RS-50-15：17.25~20.25V；RS-50-24：27.6~32.4V；RS-50-48：55.2~64.8V | 打嗝模式，異常條件移除后自動恢復 |
| 短路 | - | 含于三重保護體系，自動恢復 |
四、環境與物理特性
工作溫度：-25~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度、濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

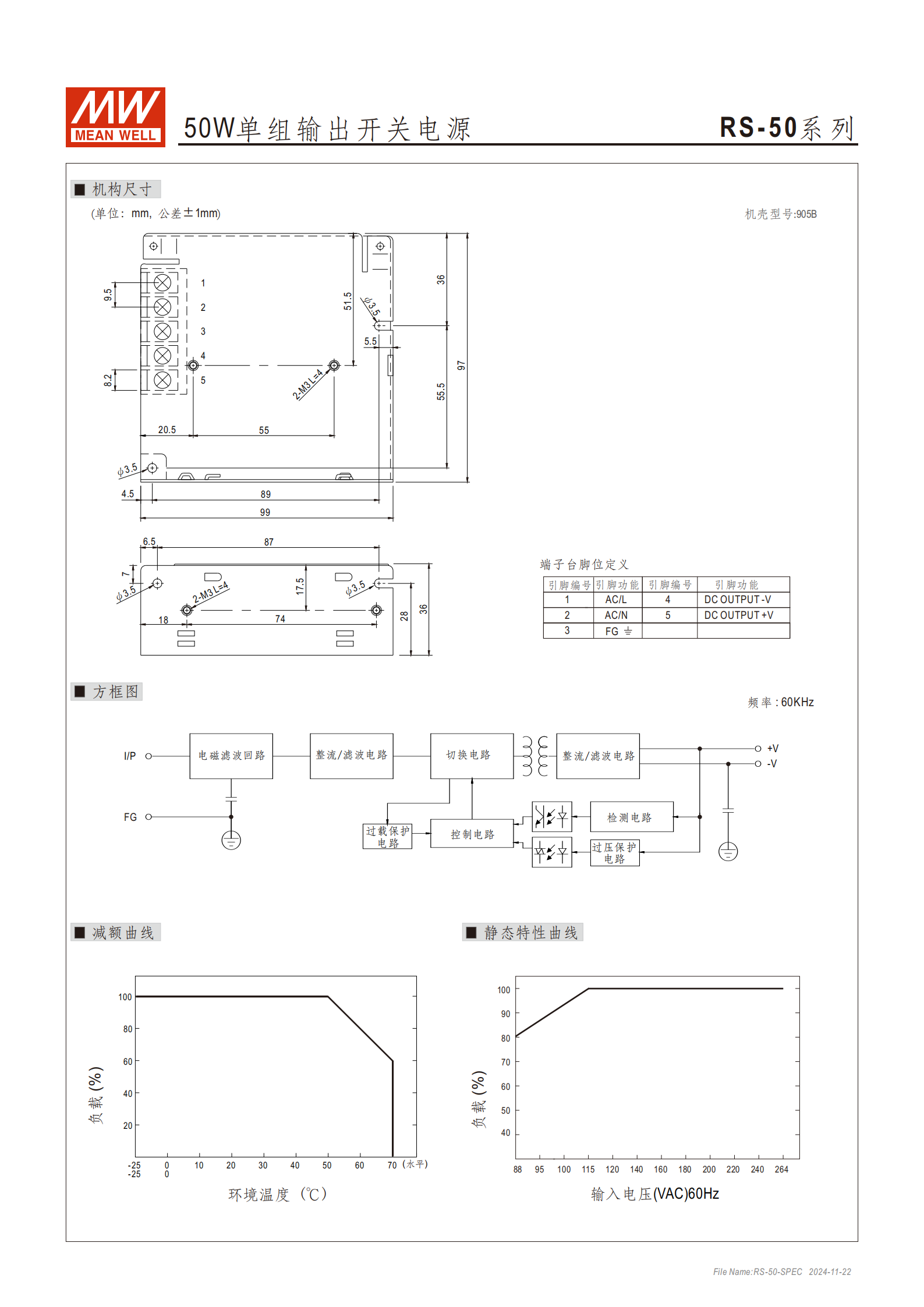

尺寸（LWH）：999736mm（公差 ±1mm）
重量：單臺 0.41Kg；包裝規格 45pcs/19.5Kg/0.94CUFT
端子臺腳位定義：1-AC/L、2-AC/N、3-FG、4-DC OUTPUT -V、5-DC OUTPUT +V
五、電磁兼容與安規
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、AS/NZS 62368.1、EAC TP TC 004 認證
耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、GB9254 class B 等標準
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等重工業標準
六、其他關鍵信息
MTBF：最小 2956.7K hrs（Telcordia SR-332 標準）；最小 575.2K hrs（MIL-HDBK-217F 標準，25℃）
備注：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃
4. 關鍵問題及答案
問題 1：RS-50 系列開關電源的輸入電壓范圍及特殊耐受能力是什么？適用于哪些電網環境？
答案：輸入電壓范圍為 88~264VAC（交流）或 125~373VDC（直流），核心耐受能力是可承受 300VAC 浪涌輸入 5 秒且不損壞。該范圍覆蓋了全球多數國家和地區的電網規格（如中國 220VAC、美國 110VAC 等），同時支持直流輸入，適用于工業控制、電子設備等多種需要寬電壓適配的場景，且能應對電網浪涌等突發情況。
問題 2：RS-50 系列各型號的輸出功率、效率差異及核心輸出精度指標如何？
答案：輸出功率方面，RS-50-3.3 為 33W，RS-50-5 為 50W，RS-50-12/15/24/48 均為 50.4W~52.8W；效率從 78%（RS-50-3.3）到 89%（RS-50-48）逐步提升，電壓越高效率越高。核心輸出精度指標：電壓精度 ±1.0%~±3.0%（12V 及以上型號僅 ±1.0%，精度更高），線性調整率和負載調整率分別穩定在 ±0.5% 和 ±0.5%~±2.0%，紋波噪聲最大不超過 200mVp-p，能滿足對供電穩定性要求較高的設備需求。
問題 3：RS-50 系列開關電源的保護機制、工作環境極限及可靠性保障有哪些？
答案：保護機制：具備短路、過負載、過電壓三重保護，均采用打嗝模式，異常條件移除后可自動恢復，過負載保護覆蓋額定輸出的 110%~150%；工作環境極限：-25~+70℃工作溫度、20~90% RH 無冷凝濕度，可承受 10~500Hz、5G 的三維振動；可靠性保障：使用 105℃長壽命電解電容、100% 滿載老化測試、空載消耗 < 0.5W，MTBF 最小達 575.2K hrs（MIL 標準），通過多項國際安規認證且提供 3 年保固，確保長期穩定運行。
