RS-50-12 12v工業電源

 提示：點擊圖片可以放大

產品概述

  • 系列名稱：RS-50

  • 輸出功率：50W

  • 輸出類型：單組直流輸出

  • 輸入范圍：88–264VAC / 125–373VDC（全球通用）

  • 主要特性：高效率、長壽命、自然風冷、多種保護機制、全105℃長壽命電解電容、3年保固

二、主要特性

  • 支持全范圍交流輸入

  • 具備短路/過載/過壓保護

  • 空載功耗 < 0.5W

  • 可承受300VAC浪涌輸入5秒

  • 工作溫度范圍：-25℃ ~ +70℃

  • 通過5G振動測試

  • 符合多國安規與電磁兼容標準

三、電氣規格（部分型號示例）

型號輸出電壓額定電流額定功率效率紋波噪聲（最大）
RS-50-3.33.3V10A33W78%80mVp-p
RS-50-55V10A50W83%80mVp-p
RS-50-1212V4.2A50.4W84.5%120mVp-p
RS-50-2424V2.2A52.8W88%120mVp-p
RS-50-4848V1.1A52.8W89%200mVp-p

注：所有數據基于230VAC輸入、額定負載、25℃環境測得。

四、保護功能

  • 過載保護：110%~150%額定功率，打嗝模式，自動恢復

  • 過壓保護：各型號有對應保護電壓范圍

  • 耐壓與絕緣：

    • I/P-O/P：3KVAC

    • I/P-FG：2KVAC

    • O/P-FG：0.5KVAC

    • 絕緣阻抗 ≥ 100MΩ（500VDC）

五、安規與電磁兼容認證

  • 安全規范：

    • UL62368-1

    • TUV BS EN/EN62368-1

    • CCC GB4943.1

    • AS/NZS 62368.1

    • EAC TP TC 004

  • EMC 發射：符合 EN55032 Class B、EN61000-3-2,3、GB9254 Class B、GB17625.1

  • EMC 抗擾度：符合 EN61000-4-2,4,5,6,8,11、EN55035、EN61000-6-2

  • MTBF：

    • Telcordia SR-332：≥ 575.2K 小時

    • MIL-HDBK-217F（25℃）：≥ 2956.7K 小時

六、機械與環境參數

  • 尺寸：99 × 97 × 36 mm（長×寬×高）

  • 重量：約0.41kg

  • 工作濕度：20~90% RH（無冷凝）

  • 儲存溫濕度：-40~+85℃、10~95% RH

  • 振動測試：5G，0~500Hz，XYZ軸各60分鐘

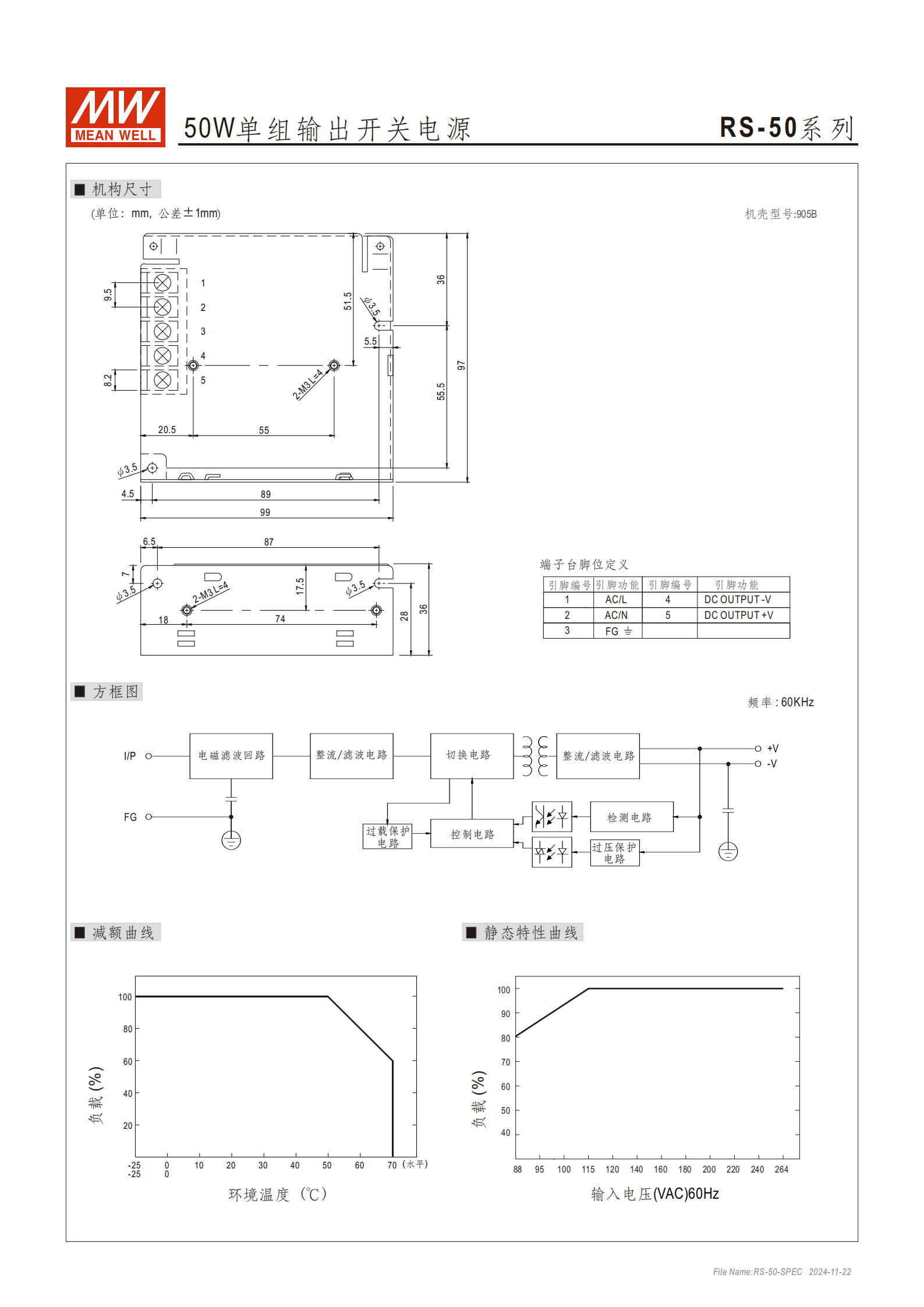

七、結構圖與引腳定義（Page 2）

  • 提供方框圖、引腳功能定義、降額曲線、機構尺寸圖等

  • 接線端子定義：

    • 1：AC/L

    • 2：AC/N

    • 3：FG（地）

    • 4：DC -V

    • 5：DC +V

八、適用場景

適用于工業控制、通信設備、安防系統、儀器儀表、LED照明、自動化設備等需穩定直流電源的場合。
