RS-35 系列 35W 單組輸出開關電源具備國際通用全范圍（88~264VAC/125~373VDC）輸入，提供 3.3V、5V、12V 等 6 種輸出規格，核心特性包括自然風冷、LED 電源指示燈、100% 滿載老化、105℃長壽命電解電容、承受 300VAC 浪涌輸入 5 秒及5G 振動測試合格，具備短路 / 過負載 / 過電壓三重保護（打嗝模式，異常移除后自動恢復），通過 UL62368-1 等多項國際安規認證，工作溫度范圍 - 25~+70℃，空載消耗 < 0.5W，效率最高達 88.5%，提供 3 年保固，尺寸為 998236mm，適配對功率和穩定性有要求的工業及電子設備場景。
產品定位：35W 單組輸出開關電源，RS-35 系列
核心優勢：國際通用全范圍交流輸入、自然風冷設計、LED 電源指示燈、100% 滿載老化測試、全部采用 105℃長壽命電解電容、高效率（最高 88.5%）、長壽命、高信賴性
基礎保障：3 年保固，支持全球交易品項識別（GTIN 查詢鏈接：http://www.meanwell.com.cn/serviceGTIN.aspx）

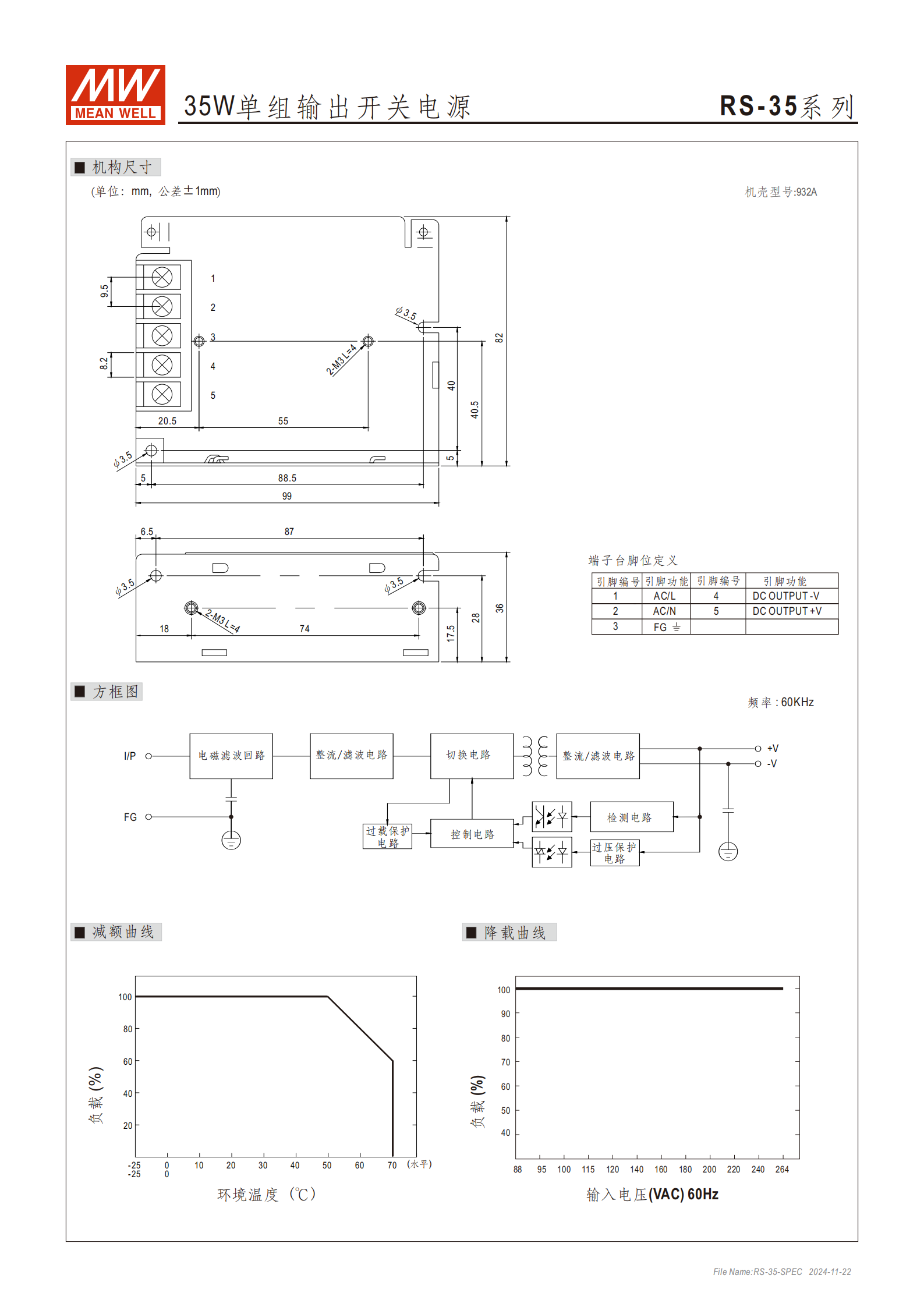

物理規格：
尺寸：998236mm（LWH），公差 ±1mm
機殼型號：932A
固定方式：2-M3 L=4 螺絲
端子臺腳位定義：
引腳編號 引腳功能 引腳編號 引腳功能 1 AC/L（交流火線） 4 DC OUTPUT -V（直流輸出負極） 2 AC/N（交流零線） 5 DC OUTPUT +V（直流輸出正極） 3 FG（保護地） - - 包裝信息：?jiǎn)闻_(tái)重量0.3Kg，每箱 45 臺，整箱重量 14Kg，體積 0.76CUFT
二、電氣規格詳情
（1）輸入?yún)?shù)
| 項目 | 規格詳情 |
|---|---|
| 電壓范圍 | 88~264VAC 或 125~373VDC（承受 300VAC 浪涌輸入 5 秒無損壞） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 0.8A/115VAC、0.55A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：36A/230VAC |
| 漏電流 | <2mA / 240VAC |
（2）輸出參數（6 種型號完整規格）
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| RS-35-3.3 | 3.3V | 7A | 0~7A | 23.1W | 80mVp-p | 2.9V~3.6V |
| RS-35-5 | 5V | 7A | 0~7A | 35W | 80mVp-p | 4.5~5.5V |
| RS-35-12 | 12V | 3A | 0~3A | 36W | 120mVp-p | 10.8~13.2V |
| RS-35-15 | 15V | 2.4A | 0~2.4A | 36W | 120mVp-p | 13.5~16.5V |
| RS-35-24 | 24V | 1.5A | 0~1.5A | 36W | 120mVp-p | 22~27.6V |
| RS-35-48 | 48V | 0.8A | 0~0.8A | 38.4W | 200mVp-p | 42~54V |
（3）精度與調整特性
| 項目 | 規格詳情 |
|---|---|
| 電壓精度 | RS-35-3.3：±3.0%；其余型號：±1.0% |
| 線性調整率 | 所有型號：±0.5% |
| 負載調整率 | 所有型號：±0.5% |
| 溫度系數 | ±0.03%/℃（0~50℃） |
三、保護功能配置
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 110%~150% | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓保護 | 各型號對應閾值：3.8~4.45V（3.3V 型號）、5.75~6.75V（5V 型號）、13.8~16.2V（12V 型號）、17.25~20.25V（15V 型號）、27.6~32.4V（24V 型號）、55.2~64.8V（48V 型號） | 打嗝模式，電壓異常移除后自動恢復 |
| 短路保護 | 輸出短路 | 打嗝模式，短路故障排除后自動恢復 |
四、環境適應性與物理耐受
環境參數：
工作溫度：-25~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度：10~95% RH
物理耐受：
耐振動：10~500Hz，5G 強度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
浪涌耐受：300VAC 浪涌輸入 5 秒，無損壞
五、安規與電磁兼容
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004
耐壓要求：I/P-O/P（輸入 - 輸出）：3KVAC；I/P-FG（輸入 - 保護地）：1.5KVAC；O/P-FG（輸出 - 保護地）：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC / 25℃ / 70%RH
電磁兼容（EMC）：
發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、BS EN/EN61000-6-2（BS EN/EN50082-2）、重工業標準、EAC TP TC 020
六、其他關鍵參數與說明
效率（Typ.）：RS-35-3.3（76.5%）、RS-35-5（80.5%）、RS-35-12（84.5%）、RS-35-15（86%）、RS-35-24（88%）、RS-35-48（88.5%）
平均無故障時間（MTBF）：最小 3428.3K hrs（Telcordia SR-332 標準）；最小 602.6K hrs（MIL-HDBK-217F 標準，25℃）
特殊說明：
未特別標注時，所有參數均在輸入 230VAC、額定負載、25℃環境下量測
紋波與噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬
海拔超過 2000 米（6500 英尺）時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
EMC 測試需將電源安裝在 1mm 厚、360mm*360mm 金屬鐵板上，需結合終端設備確認（測試指導鏈接：https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf）
4. 關鍵問題
問題 1（規格選型類）：RS-35 系列開關電源有哪些輸出型號可選？不同型號的額定電流和額定功率差異如何？
答案：該系列共提供 6 種輸出型號，覆蓋 3.3V~48V 直流電壓范圍，額定電流和額定功率差異如下：①RS-35-3.3（3.3V/7A/23.1W）；②RS-35-5（5V/7A/35W）；③RS-35-12（12V/3A/36W）；④RS-35-15（15V/2.4A/36W）；⑤RS-35-24（24V/1.5A/36W）；⑥RS-35-48（48V/0.8A/38.4W）。核心差異：低電壓型號（3.3V、5V）額定電流更高（7A），但額定功率較低；高電壓型號（12V 及以上）額定電流隨電壓升高而降低，額定功率集中在 36W 左右，48V 型號功率最高（38.4W）。
問題 2（環境與可靠性類）：RS-35 系列開關電源的環境適應能力和可靠性指標如何？適合在哪些特殊環境下使用？
答案：（1）環境適應能力：①工作溫度范圍 **-25~+70℃**，低溫適應性優于常規電源；②工作濕度 20~90% RH（無冷凝），儲存溫濕度 - 40~+85℃/10~95% RH；③可承受 5G 振動測試（10~500Hz）和 300VAC 浪涌輸入 5 秒，抗干擾和抗沖擊能力強。（2）可靠性指標：①采用 105℃長壽命電解電容，100% 滿載老化；②MTBF 最小 3428.3K hrs（Telcordia SR-332 標準），長期運行穩定性高；③空載消耗 < 0.5W，能效優異。（3）適用特殊環境：低溫場景（如戶外低溫設備）、有振動沖擊的工業場景、電壓波動較大（需承受浪涌）的電網環境，以及對可靠性要求高的電子設備。
問題 3（安全與安裝類）：RS-35 系列開關電源的安全認證和安裝相關參數是什么？安裝時需注意哪些關鍵要點？
答案：（1）安全認證：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004 國際安規認證，耐壓達 3KVAC（輸入 - 輸出），絕緣阻抗 100M Ohms，使用安全性有保障。（2）安裝相關參數：①尺寸 998236mm（LWH），需預留對應安裝空間；②固定方式為 2-M3 L=4 螺絲，需匹配對應規格緊固件；③端子臺腳位：1 腳接 AC/L、2 腳接 AC/N、3 腳接 FG、4 腳接 DC 輸出負極、5 腳接 DC 輸出正極。（3）安裝注意要點：①確保輸入電壓在 88~264VAC/125~373VDC 范圍內，避免超壓損壞；②接地（FG 腳）需可靠連接，保障安全；③海拔超過 2000 米時，需按溫降要求調整使用環境溫度；④EMC 測試需結合終端設備，確保符合系統電磁兼容要求。
該產品的應用場景有哪些？
產品的尺寸規格對其應用有何影響？
該產品的效率和空載消耗具體是如何測試的？
