寬范圍輸入：支持全范圍交流輸入（88~264VAC），同時也支持125~373VDC直流輸入，適應全球電壓標準。
高可靠性設計：內置105℃長壽命電解電容，且能承受300VAC浪涌輸入達5秒不損壞。
保護機制完善：具備短路、過負載、過電壓三重保護。保護模式為“打嗝模式”，即異常時自動關閉，異常解除后自動恢復，無需人工干預。
耐高溫與抗振動：工作溫度范圍寬達-25℃至+70℃，并能通過5G振動測試，適合惡劣工業環境。
高效率與低功耗：效率最高可達88.5%，空載消耗極低（<0.5W），符合節能要求。
安規認證：通過了UL、TUV、CE（EAC）等多種國際安規認證（標準為UL62368-1等）。

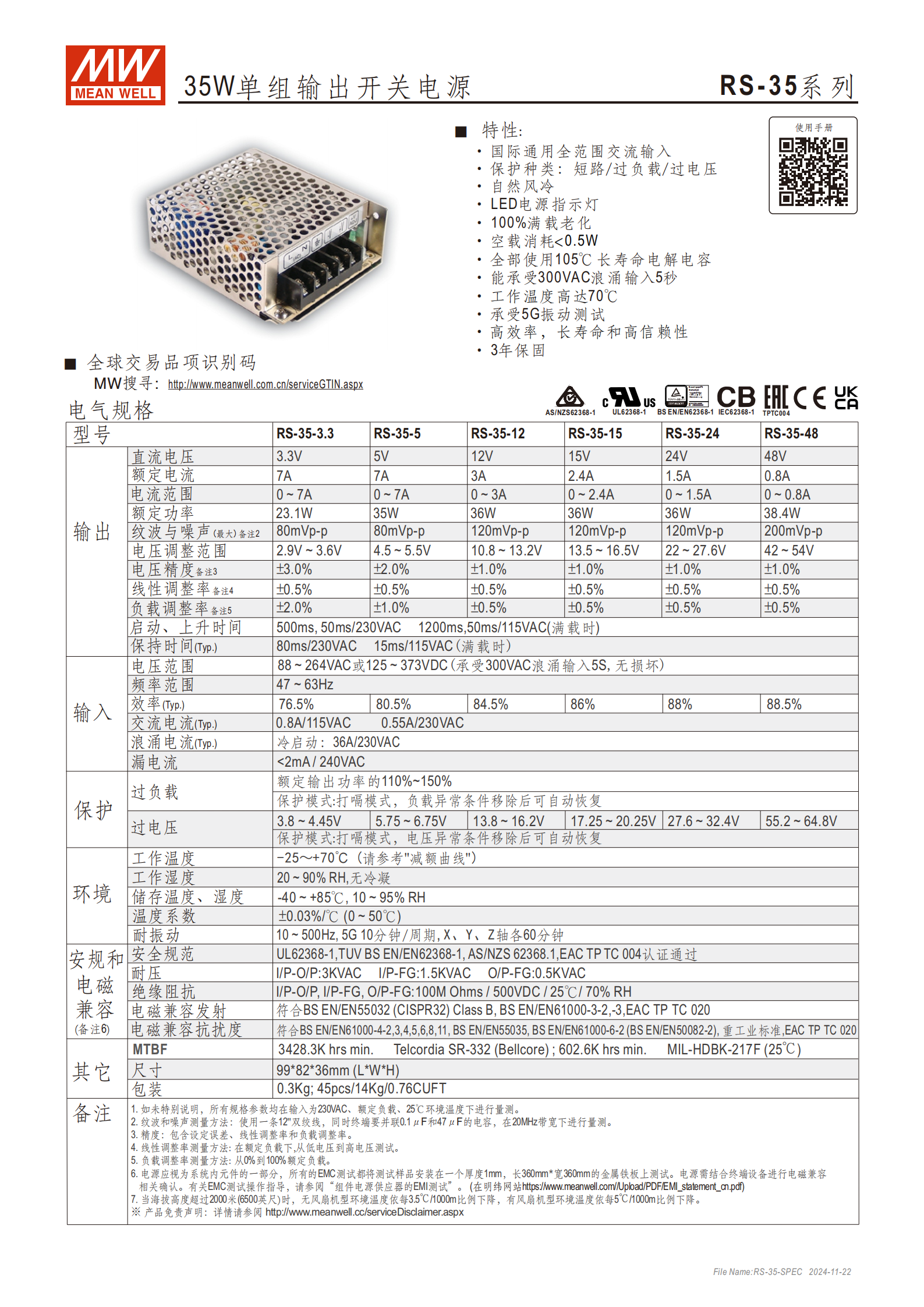

2. 電氣規格詳解
輸出規格（6種型號）：
該系列根據輸出電壓不同分為6個型號，雖然系列名為“35W”，但不同電壓的實際功率略有差異：
RS-35-3.3：3.3V / 7A (23.1W)
RS-35-5：5V / 7A (35W)
RS-35-12：12V / 3A (36W)
RS-35-15：15V / 2.4A (36W)
RS-35-24：24V / 1.5A (36W)
RS-35-48：48V / 0.8A (38.4W)
性能參數：
電壓精度：除了3.3V型號精度為±3.0%外，其余型號均為±1.0%，精度較高。
紋波與噪聲：低電壓型號（3.3V/5V）紋波控制在80mVp-p以內，高電壓（48V）控制在200mVp-p以內。
電壓調整范圍：用戶可以通過機殼上的微調電位器（如果有）在規定范圍內微調輸出電壓（例如24V型號可調范圍為22~27.6V）。
輸入規格：
電壓范圍：88 ~ 264VAC（交流）或 125 ~ 373VDC（直流）。
頻率范圍：47 ~ 63Hz。
浪涌電流：冷啟動時最大36A/230VAC。
漏電流：< 2mA / 240VAC。
3. 保護與安全特性
過負載保護 (OCP)：當負載達到額定功率的110%~150%時觸發。電源會進入“打嗝模式”，間歇性重啟，直到負載恢復正常。
過電壓保護 (OVP)：
例如：5V型號在5.75~6.75V時觸發；24V型號在27.6~32.4V時觸發。同樣采用打嗝模式，自動恢復。
耐壓絕緣：
輸入對輸出 (I/P-O/P)：3000VAC
輸入對地 (I/P-FG)：1500VAC
輸出對地 (O/P-FG)：500VAC
4. 環境適應性與機械特性
工作溫度：-25℃ 至 +70℃。
注意降額：雖然在70℃下也能工作，但必須參考“減額曲線”。通常在高溫（如50℃以上）時，需降低輸出功率使用。
海拔注意：當海拔超過2000米時，環境溫度需依每1000米下降3.5℃（無風扇機型）。
抗振動：10~500Hz，5G振動測試，X/Y/Z軸各60分鐘，確保在工業現場的機械穩定性。
尺寸：99mm (長) x 82mm (寬) x 36mm (高)。
重量：0.3 Kg。

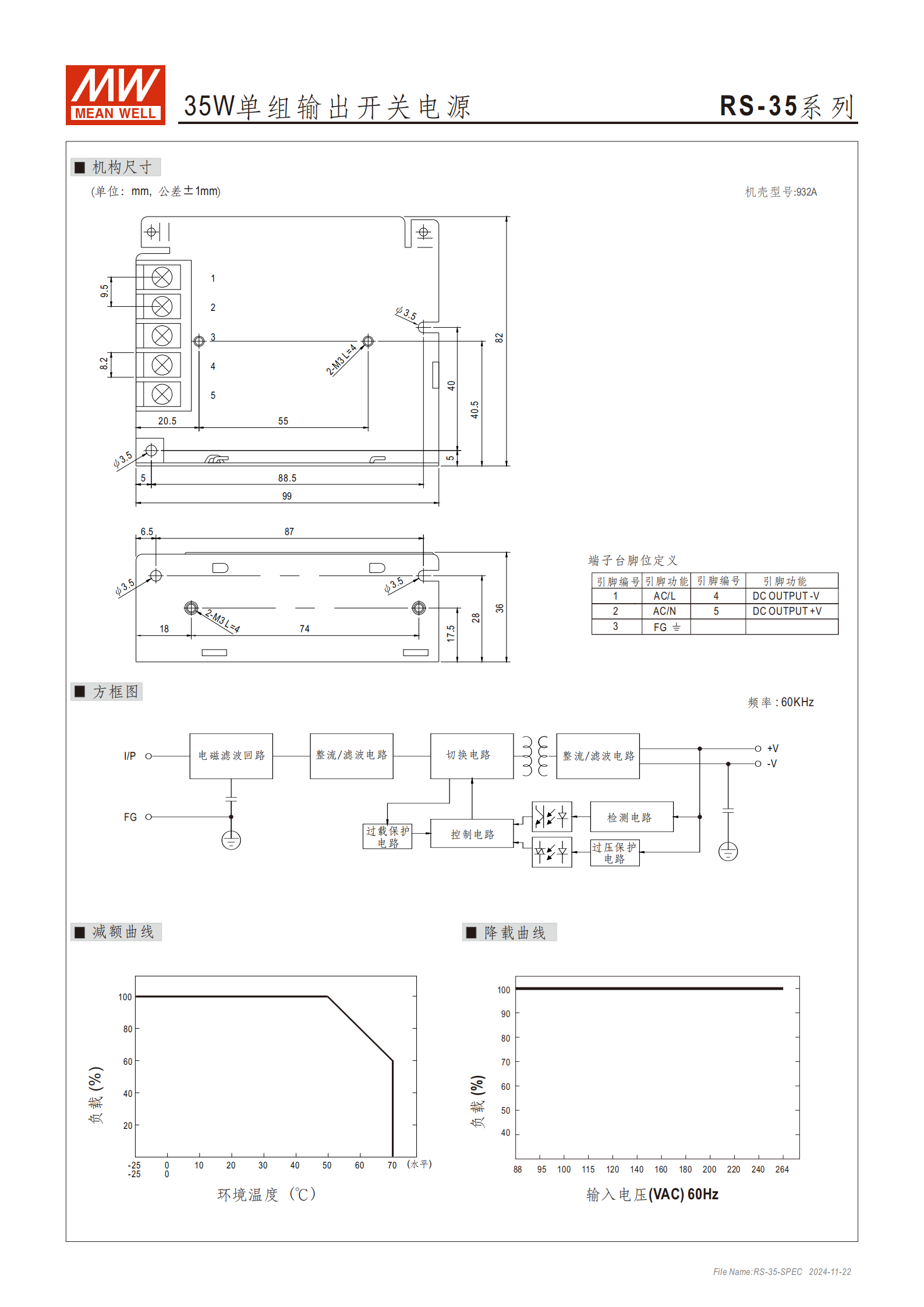

5. 連接與安裝（機構圖解讀）
端子臺定義（引腳）：
Pin 1: AC/L (交流火線)
Pin 2: AC/N (交流零線)
Pin 3: FG (Ground，接地)
Pin 4: -V (直流輸出負極)
Pin 5: +V (直流輸出正極)
安裝孔：使用2個M3螺絲（長度約4mm）固定，孔距通常為87mm或相關尺寸。
6. 電磁兼容性 (EMC)
發射：符合 EN55032 Class B 標準。這意味著其電磁干擾較低，適用于住宅和商業環境，不僅僅是工業環境。
抗擾度：符合 EN61000-4系列標準（如靜電放電、雷擊浪涌、電快速瞬變脈沖群等），抗干擾能力強。
7. 總結
RS-35系列是一款非常成熟、標準的工業級35W開關電源。其最大的優勢在于：
品質穩定：3年保固，全系列使用105℃電容。
適應性強：全電壓輸入，寬溫工作，帶防浪涌和防振動。
安全合規：低漏電流，高隔離耐壓，符合最新的ITE安規標準。
適用場景建議：適用于安裝在控制柜內、為小型PLC、繼電器、傳感器、LED照明或通信設備供電的場合，尤其是空間有限且需要自然冷卻（靜音）的環境。
