RS-25 系列 25W 單輸出開關電源具備國際通用全范圍（88~264VAC/125~373VDC）輸入，提供 3.3V、5V、12V 等 6 種輸出規格，擁有短路 / 過負載 / 過電壓保護、自然風冷、LED 指示燈等特性，通過多項國際安規認證，工作溫度范圍 - 20~+70℃，空載消耗 < 0.5W，具備高效率、長壽命優勢，提供 3 年保固，尺寸為 785128mm，適用于多種對電源穩定性有要求的設備場景。
一、產品概述
產品名稱：RS-25 系列 25W 單輸出開關電源
核心特性：國際通用全范圍交流輸入、自然風冷、LED 電源指示燈、100% 滿載老化、采用 105℃長壽命電解電容、能承受 300VAC 浪涌輸入 5 秒、5G 振動測試合格、空載消耗 < 0.5W、高效率、長壽命、高信賴性
保固期限：3 年

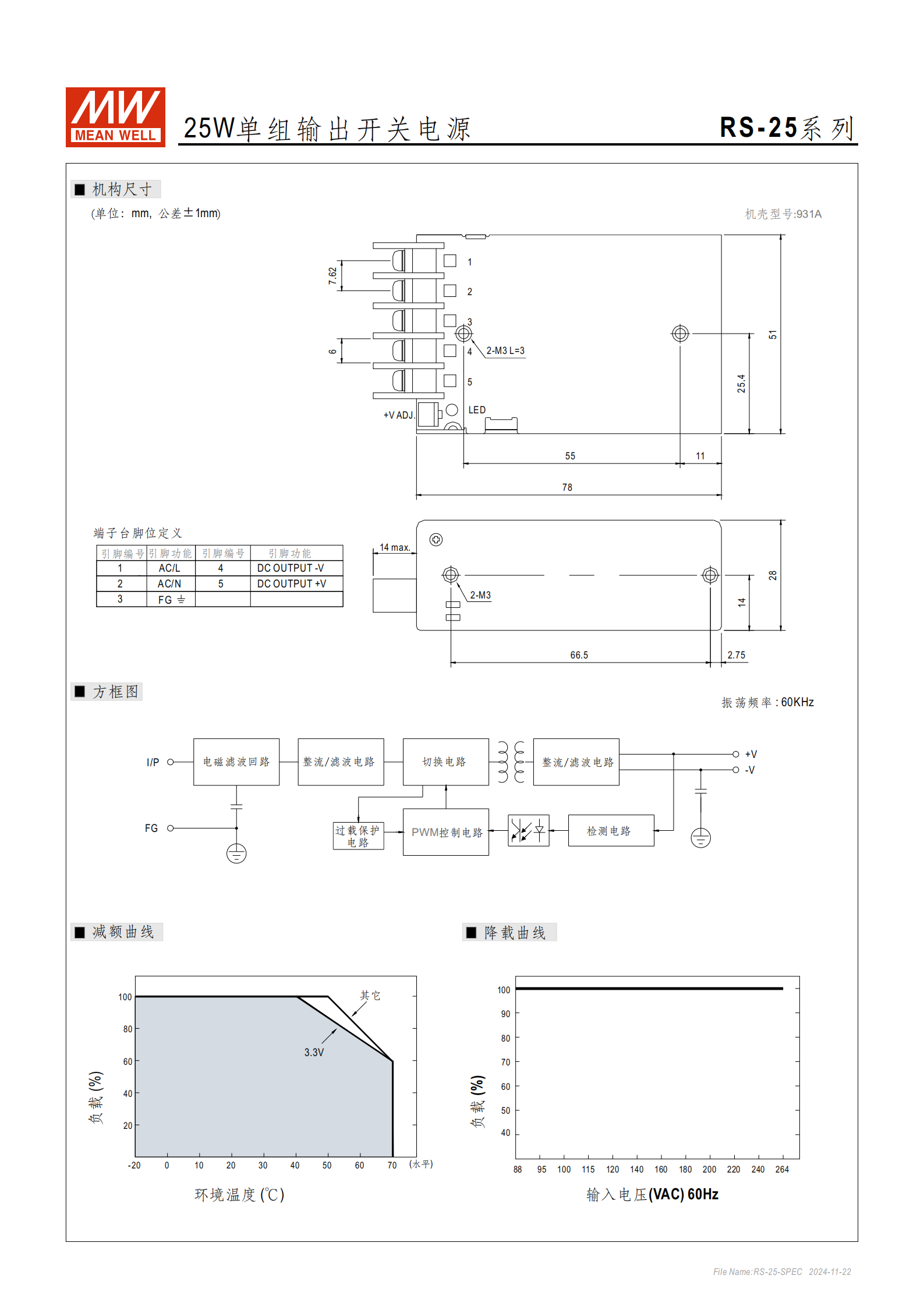

機構尺寸：785128mm（LWH），機殼型號 931A，端子臺含 AC/L、AC/N、FG、DC OUTPUT±V 引腳
包裝規格：?jiǎn)闻_(tái)重量 0.2Kg，每箱 60 臺，整箱重量 13Kg，體積 0.46CUFT

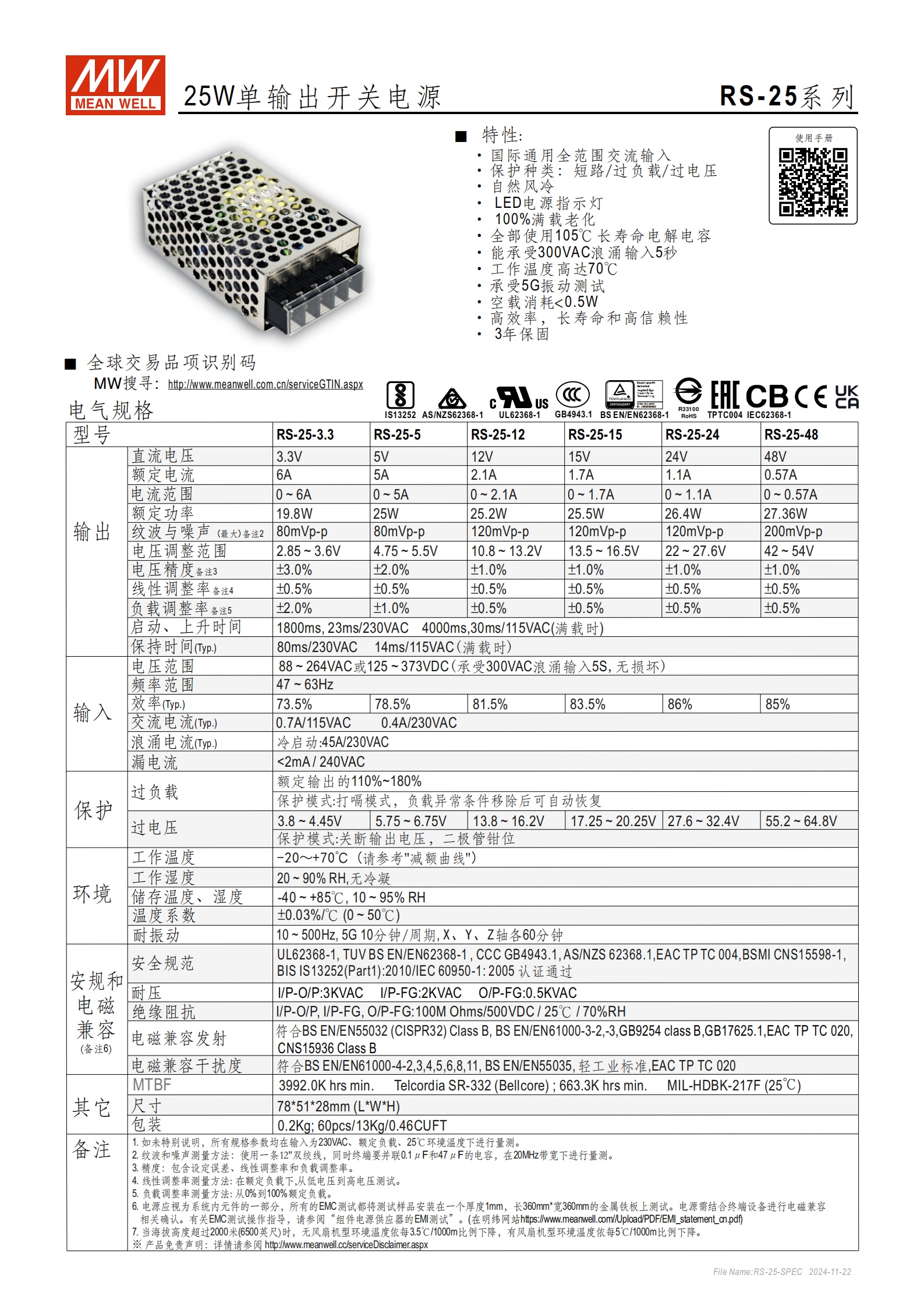

二、核心電氣規格
（1）輸入?yún)?shù)
| 項目 | 規格詳情 |
|---|---|
| 電壓范圍 | 88~264VAC 或 125~373VDC（承受 300VAC 浪涌輸入 5S 無損壞） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 0.7A/115VAC、0.4A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：45A/230VAC |
| 漏電流 | <2mA / 240VAC |
（2）輸出參數（6 種型號）
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| RS-25-3.3 | 3.3V | 6A | 0~6A | 19.8W | 80mVp-p | 2.85~3.6V |
| RS-25-5 | 5V | 5A | 0~5A | 25W | 80mVp-p | 4.75~5.5V |
| RS-25-12 | 12V | 2.1A | 0~2.1A | 25.2W | 120mVp-p | 10.8~13.2V |
| RS-25-15 | 15V | 1.7A | 0~1.7A | 25.5W | 120mVp-p | 13.5~16.5V |
| RS-25-24 | 24V | 1.1A | 0~1.1A | 26.4W | 120mVp-p | 22~27.6V |
| RS-25-48 | 48V | 0.57A | 0~0.57A | 27.36W | 200mVp-p | 42~54V |
（3）精度與動態特性
| 項目 | 規格詳情 |
|---|---|
| 電壓精度 | RS-25-3.3：±3.0%；其余型號：±1.0% |
| 線性調整率 | 所有型號：±0.5% |
| 負載調整率 | RS-25-3.3：±2.0%；RS-25-5：±1.0%；其余型號：±0.5%（滿載時） |
| 啟動 / 上升時間 | 230VAC：1800ms 啟動、23ms 上升（非滿載）；80ms 啟動、14ms 上升（滿載）；115VAC：4000ms 啟動、30ms 上升（非滿載）；14ms 上升（滿載） |
| 保持時間 | Typ.（典型值，未明確具體數值） |
三、保護功能與環境適應性
保護種類及模式：
短路保護：打嗝模式，異常移除后自動恢復
過負載保護：打嗝模式，負載為額定輸出的 110%~180% 觸發，異常移除后自動恢復
過電壓保護：關斷輸出電壓（二極管鉗位），各型號保護電壓見下表| 型號 | 過電壓保護范圍 || --- | --- || RS-25-3.3 | 3.8~4.45V || RS-25-5 | 5.75~6.75V || RS-25-12 | 13.8~16.2V || RS-25-15 | 17.25~20.25V || RS-25-24 | 27.6~32.4V || RS-25-48 | 55.2~64.8V |
環境參數：
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
四、安規與電磁兼容
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、AS/NZS 62368.1、EAC TP TC 004、BSMI CNS15598-1、BIS IS13252 (Part1):2010/IEC 60950-1:2005
耐壓要求：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC（25℃/70% RH）
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2,-3、GB9254 class B、GB17625.1、EAC TP TC 020、CNS15936 Class B
電磁兼容干擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、輕工業標準、EAC TP TC 020
五、其他關鍵參數
效率（Typ.）：RS-25-3.3（73.5%）、RS-25-5（81.5%）、RS-25-12（78.5%）、RS-25-15（83.5%）、RS-25-24（86%）、RS-25-48（85%）
MTBF：最小 3992.0K hrs（Telcordia SR-332 標準）；最小 663.3K hrs（MIL-HDBK-217F 標準，25℃）
特殊說明：海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
4. 關鍵問題
問題 1（規格適配類）：RS-25 系列開關電源有哪些輸出規格可選？不同規格的額定電流和額定功率分別是多少？
答案：該系列提供 6 種輸出規格，具體參數如下表所示：
| 型號 | 直流電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| RS-25-3.3 | 3.3V | 6A | 19.8W |
| RS-25-5 | 5V | 5A | 25W |
| RS-25-12 | 12V | 2.1A | 25.2W |
| RS-25-15 | 15V | 1.7A | 25.5W |
| RS-25-24 | 24V | 1.1A | 26.4W |
| RS-25-48 | 48V | 0.57A | 27.36W |
問題 2（環境與可靠性類）：RS-25 系列開關電源的工作環境極限參數是什么？具備哪些保障可靠性的設計和認證？
答案：工作環境極限參數：①工作溫度：-20~+70℃（需參考減額曲線）；②工作濕度：20~90% RH（無冷凝）；③儲存溫度：-40~+85℃，儲存濕度：10~95% RH；④可承受 5G 振動測試和 300VAC 浪涌輸入 5 秒。可靠性保障：①采用 105℃長壽命電解電容，100% 滿載老化；②空載消耗 < 0.5W，效率最高達 86%；③通過 UL62368-1、CCC GB4943.1 等多項國際安規認證；④MTBF 最小 3992.0K hrs（Telcordia SR-332 標準）；⑤提供 3 年保固。
問題 3（保護與安全類）：RS-25 系列開關電源具備哪些保護功能？每種保護的觸發條件和恢復方式是什么？
答案：具備過負載、過電壓、短路三種核心保護功能，詳情如下：①過負載保護：觸發條件為負載達到額定輸出的 110%~180%，保護模式為打嗝模式，負載異常移除后可自動恢復；②過電壓保護：不同型號觸發電壓不同（如 24V 型號為 27.6~32.4V），保護模式為關斷輸出電壓（二極管鉗位）；③短路保護：觸發條件為輸出短路，保護模式為打嗝模式，短路故障排除后可自動恢復。
