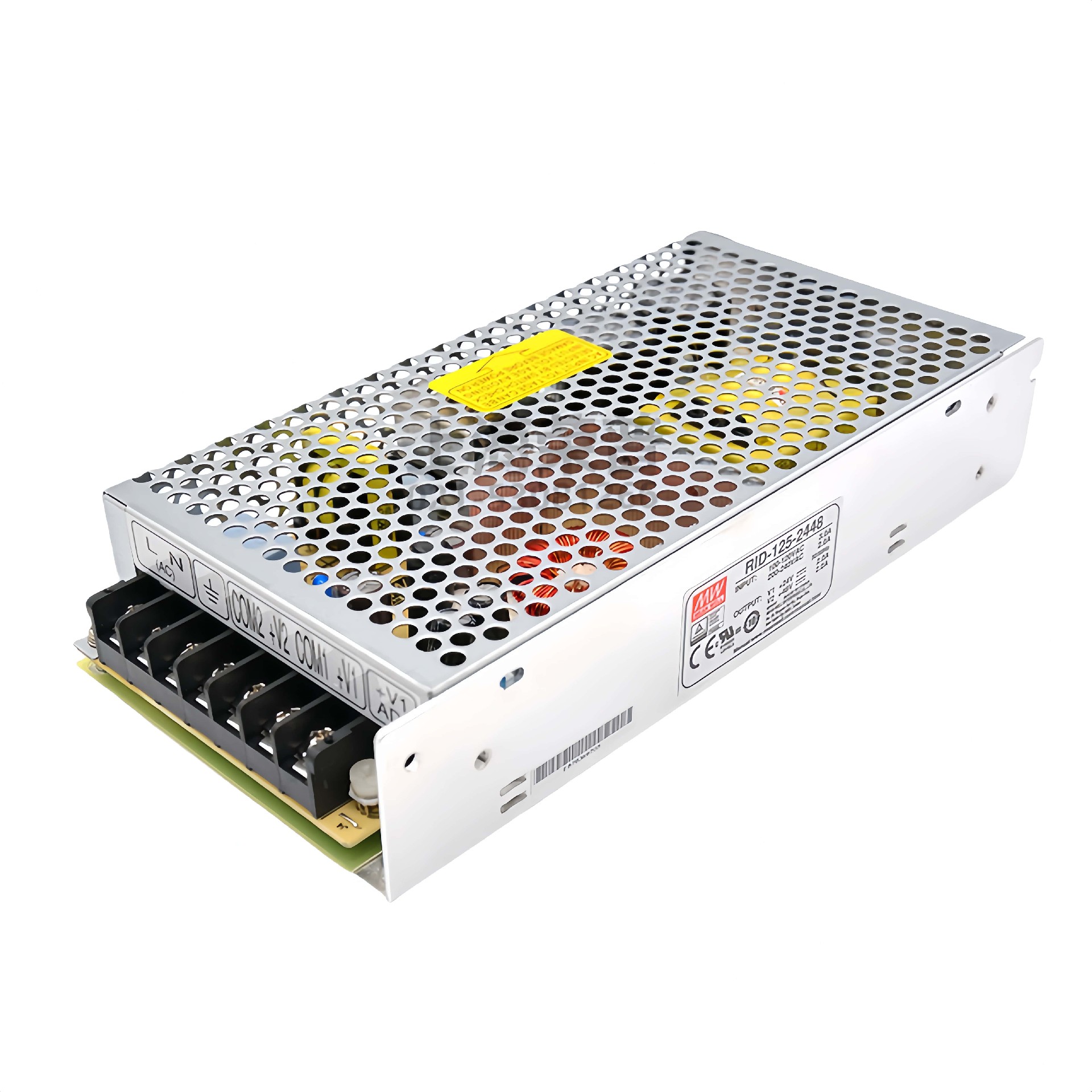

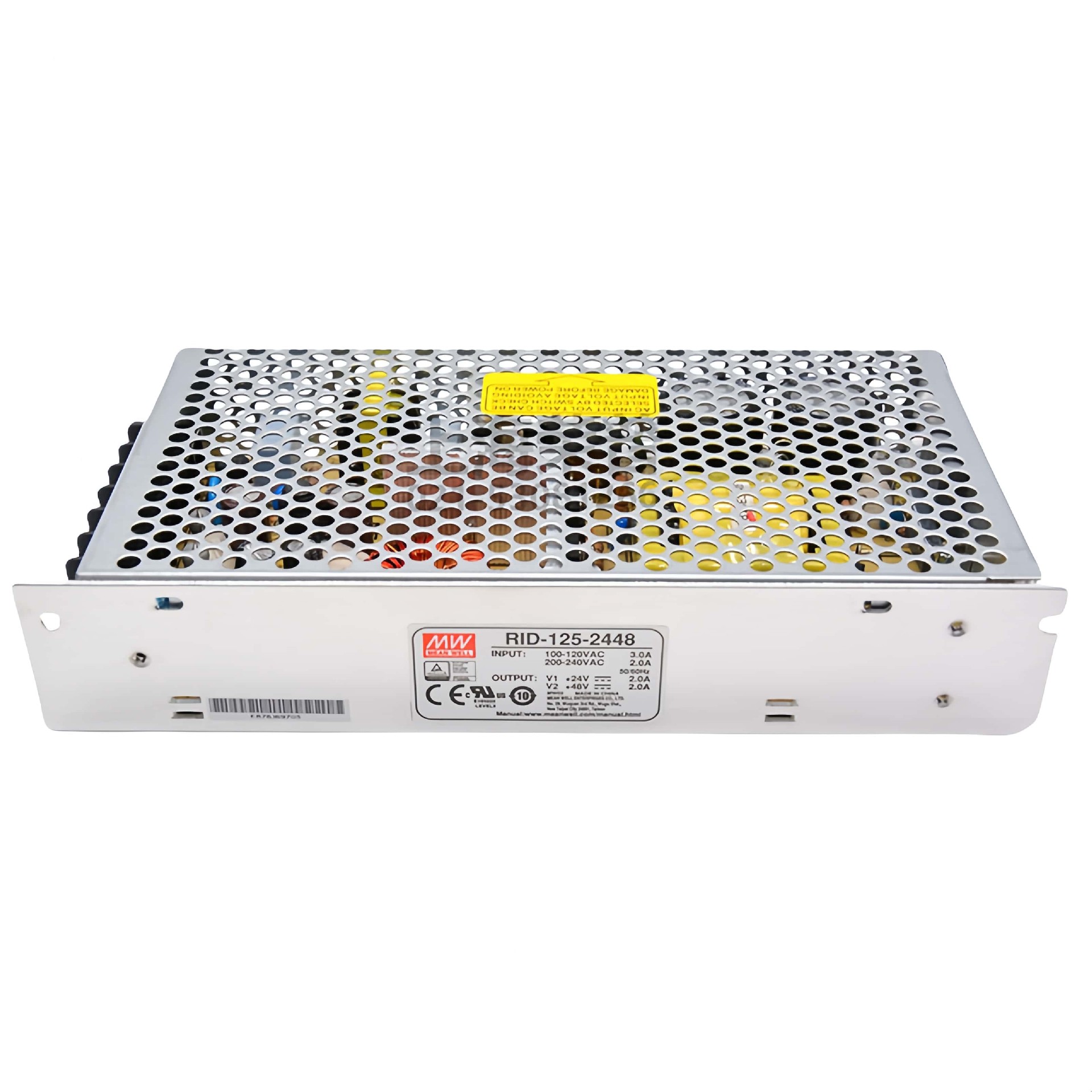

RID-125 系列是一款125W 雙組輸出開關電源，核心亮點為CH1、CH2 輸出地隔離和交流輸入開關置換（88~132VAC/176~264VAC），包含 5 個細分型號（如 RID-125-1224、RID-125-1205 等），輸出電壓組合覆蓋5V/12V/24V/48V，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、CH1 最大負載達 170% 、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達80%~86% ，能承受300Vac 浪涌輸入 5 秒，尺寸為1999838mm，通過 UL62368-1 等多項國際安全認證，適配需雙組隔離供電的中高功率工業設備、電子儀器等場景，可靠性與適配性突出。
產品名稱：RID-125 系列 125W 雙組輸出開關電源
核心定位：面向需要雙組隔離供電的中高功率工業設備、電子儀器等場景，提供穩定、高效且多適配性的電源解決方案
關鍵優勢：全球?qū)掚妷哼m配（開關切換）、雙路輸出地隔離、CH1 超負載能力、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與場景覆蓋性
| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流：88~132VAC/176~264VAC（開關切換）；直流：248~373VDC |
| 浪涌輸入耐受 | 300Vac，持續 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 80%（RID-125-1205）、83%（RID-125-2405）、85%（RID-125-1224 等）、86%（RID-125-2448） |
| 交流電流（Typ.） | 3A/115Vac；2A/230Vac |
| 冷啟動浪涌電流 | 50A/230Vac |
| 漏電流 | <2mA/240Vac |
| 保持時間（Typ.） | 35~36ms/230Vac；30ms/115Vac（滿載） |
| 啟動、上升時間 | 500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載） |
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 最大負載（CH1） | 額定功率 | 紋波與噪聲（max.） | 電壓調整范圍 | 電壓精度 |
|---|
| RID-125-1224 | CH1 | 12V | 3.7A | 0~7A | - | 133.2W | 120mVp-p | 11.4~13.2V | ±2.0% |
| CH2 | 24V | 3.7A | 0~5A | - |
| 200mVp-p | - | ±8.0% |
| RID-125-1248 | CH1 | 12V | 2.3A | 0~7A | - | 138W | 120mVp-p | 11.4~13.2V | ±2.0% |
| CH2 | 48V | 2.3A | 0~2.5A | - |
| 200mVp-p | - | ±8.0% |
| RID-125-2448 | CH1 | 24V | 2A | 0~4A | - | 144W | 240mVp-p | 22.8~26.4V | ±1.0% |
| CH2 | 48V | 2A | 0~2.5A | - |
| 240mVp-p | - | ±6.0% |
| RID-125-1205 | CH1 | 12V | 9.2A | 0~10.5A | 15.6A（170%） | 125.4W | 120mVp-p | 11.4~13.2V | ±2.0% |
| CH2 | 5V | 3A | 0~3A | 3A |
| 80mVp-p | - | ±3.0% |
| RID-125-2405 | CH1 | 24V | 4.6A | 0~5.3A | 7.8A（170%） | 125.4W | 120mVp-p | 22.8~26.4V | ±2.0% |
| CH2 | 5V | 3A | 0~3A | 3A |
| 80mVp-p | - | ±3.0% |
| 型號 | 通道 | 線性調整率 | 負載調整率 | 負載調整率測量條件 |
|---|
| 全系列 | CH1 | ±0.5% | ±0.5%~±1.0% | 20%~100% 額定負載 |
| 全系列 | CH2 | ±1.0% | ±2.0%~±3.0% | 20%~100% 額定負載 |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 溫度系數（CH1） | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 1999838mm |
| 重量 | 0.7Kg |
| 包裝規格 | 20 臺 / 15Kg/0.85CUFT |
CH1、CH2 輸出地隔離：雙路輸出擁有獨立接地（COM1、COM2），避免兩路負載相互干擾，提升供電安全性與穩定性
交流輸入開關置換：可通過開關切換輸入電壓范圍（88~132VAC/176~264VAC），適配不同地區電網
CH1 超負載能力：部分型號 CH1 最大負載達額定值的 170%（如 RID-125-1205 CH1 最大 15.6A），支持短時大電流需求
LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控
100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性
自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景
105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：額定輸出功率的 110%~150%（部分型號 CH1 可承受 165% 以上）；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：CH1（12V 型 13.8~16.2V、24V 型 27.6~32.4V）；保護模式：打嗝模式，電壓異常條件移除后自動恢復 |
| 短路保護 | 觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出 |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2755.4K 小時；MIL-HDBK-217F 標準（25℃）下≥425.8K 小時（部分型號≥218.2K 小時）
| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） | 5 | DC OUTPUT +V2（第二路直流輸出） |
| 2 | AC/N（交流零線輸入） | 6 | DC OUTPUT COM1（第一路輸出地） |
| 3 | FG（接地） | 7 | DC OUTPUT +V1（第一路直流輸出） |
| 4 | DC OUTPUT COM2（第二路輸出地） | - | - |
答案：① 應用價值：該功能允許 CH1 通道短時承受超額定負載的大電流（如 RID-125-1205 CH1 額定 9.2A，最大 15.6A），可滿足設備啟動時的瞬時大電流需求（如電機、大功率模塊激活），無需額外配置峰值電源，簡化供電架構并降低成本；② 支持型號：RID-125-1205（CH1 12V）和 RID-125-2405（CH1 24V），需注意超負載使用時，每 1 分鐘內峰值占空比不超過 10%，且平均輸出功率不可超過額定功率。
答案：可按 “負載電壓組合 + 功率需求” 雙維度選擇：① 中高壓組合（無 5V 需求）：需 12V+24V 選 RID-125-1224（總功率 133.2W），需 12V+48V 選 RID-125-1248（138W），需 24V+48V 選 RID-125-2448（144W），適配工業機電設備、通訊模塊；② 含 5V 需求組合：需 12V+5V 選 RID-125-1205（125.4W），需 24V+5V 選 RID-125-2405（125.4W），適配 “高壓執行器 + 5V 傳感器” 的工業控制場景。選擇時需確認單路額定電流≥負載峰值電流，且總功率不超過對應型號額定值。
答案：① 輸出地隔離的適配性提升：雙路獨立接地（COM1、COM2）可避免工業場景中 “模擬信號負載 + 數字功率負載” 的相互干擾，降低電磁干擾導致的設備誤觸發風險；同時隔離故障傳導，單一負載漏電或短路時，另一路仍可正常工作，提升工業系統運行穩定性；② 交流輸入開關置換的適配性提升：通過開關切換 88~132VAC/176~264VAC 輸入范圍，可適配全球不同地區電網（如國內 220V、部分國家 110V），無需額外配置變壓器，降低跨國工業設備的供電適配成本；結合 300Vac 浪涌耐受能力，可應對工業電網電壓波動，減少電壓突變導致的電源損壞。
