RID-65 系列是一款65W 雙組輸出開關電源，核心亮點為CH1、CH2 輸出地隔離，包含RID-65A（5V/6A+12V/3A，總功率 66W） 和RID-65B（5V/4A+24V/2A，總功率 68W） 兩個型號，具備88~264Vac/125~373Vdc 國際通用寬電壓輸入，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達80%~81% ，尺寸為1299838mm，通過 UL62368-1 等多項國際安全認證，適配需雙組隔離供電的中功率電子設備與工業模塊，安全性與可靠性突出。

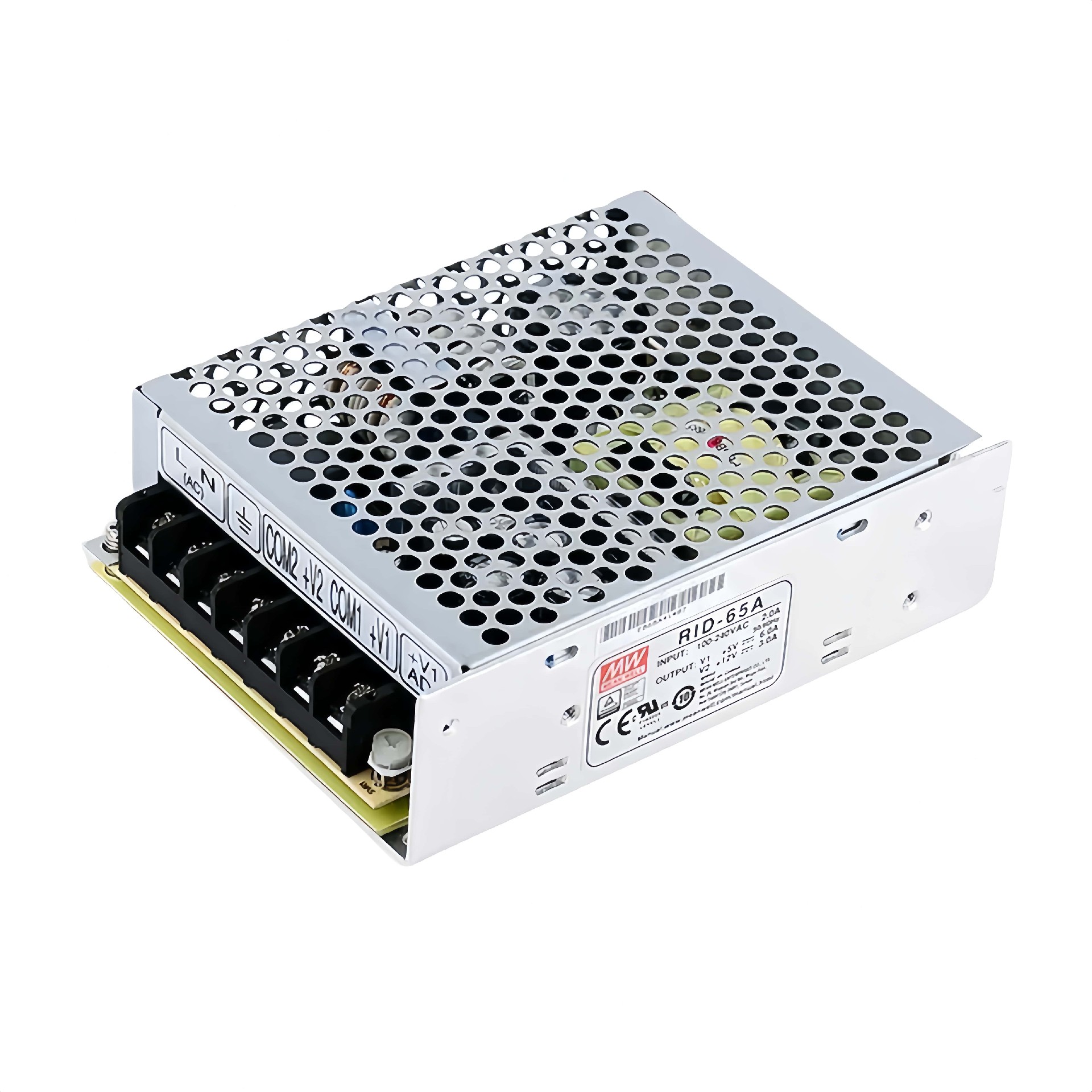

產品名稱：RID-65 系列 65W 雙組輸出開關電源
核心定位：面向需要雙組隔離供電的中功率電子設備、工業控制模塊等場景，提供穩定、高效且安全的電源解決方案
關鍵優勢：全球?qū)掚妷哼m配、雙路輸出地隔離、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與安全性
| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流：88~264Vac；直流：125~373Vdc |
| 浪涌輸入耐受 | 300Vac，持續 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | RID-65A：80%；RID-65B：81% |
| 交流電流（Typ.） | 2A/115Vac；1.2A/230Vac |
| 冷啟動浪涌電流 | 50A/230Vac |
| 漏電流 | <2mA/240Vac |
| 保持時間（Typ.） | 50ms/230Vac；12ms/115Vac（滿載） |
| 啟動、上升時間 | 500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載） |
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（max.） | 電壓調整范圍 | 電壓精度 |
|---|
| RID-65A | CH1 | 5V | 6A | 0~8A | 66W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 12V | 3A | 0~4A |
| 120mVp-p | - | ±8.0% |
| RID-65B | CH1 | 5V | 4A | 0~8A | 68W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 24V | 2A | 0~3A |
| 150mVp-p | - | ±10.0% |
| 型號 | 通道 | 線性調整率 | 負載調整率 | 負載調整率測量條件 |
|---|
| RID-65A | CH1 | ±0.5% | ±0.5% | 20%~100% 額定負載 |
| CH2 | ±1.5% | ±5.0% | 20%~100% 額定負載 |
| RID-65B | CH1 | ±0.5% | ±0.5% | 20%~100% 額定負載 |
| CH2 | ±2.0% | ±5.0% | 20%~100% 額定負載 |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 溫度系數（+5V 通道） | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 1299838mm |
| 重量 | 0.44Kg |
| 包裝規格 | 30 臺 / 14.2Kg/0.72CUFT |
CH1、CH2 輸出地隔離：雙路輸出擁有獨立接地（G1、G2），避免兩路負載相互干擾，提升供電安全性與穩定性
LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控
100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性
自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景
105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復 |
| 短路保護 | 觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出 |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2940.2K 小時；MIL-HDBK-217F 標準（25℃）下≥541.0K 小時
| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） | 6 | DC OUTPUT +V2（第二路直流輸出） |
| 2 | AC/N（交流零線輸入） | 7 | DC OUTPUT G2（第二路輸出地） |
| 3 | FG（接地） | - | - |
| 4 | DC OUTPUT G1（第一路輸出地） | - | - |
| 5 | DC OUTPUT +V1（第一路直流輸出） | - | - |
答案：核心優勢集中在抗干擾性和安全性兩方面：① 抗干擾提升：雙路獨立接地（G1、G2）可避免兩路負載因共地產生的電位差和信號串?dāng)_，尤其適合精密電子儀器（如測試設備、傳感器模塊），能保障測量數據精準度；② 安全冗余增加：單一負載發生漏電或故障時，隔離設計可阻斷故障傳導，避免另一路負載受影響，降低設備整體癱瘓風險；③ 適配特殊場景：滿足工業控制中 “模擬電路 + 數字電路” 分開供電的需求，減少數字電路開關噪聲對模擬電路的干擾，提升系統穩定性。
答案：① 輸出能力差異與場景匹配：RID-65A（5V/6A+12V/3A，66W）適合 “5V 高電流主控 + 12V 中功率執行器” 的組合（如工業 PLC + 小型繼電器）；RID-65B（5V/4A+24V/2A，68W）適配 “5V 常規傳感器 + 24V 高壓設備” 的場景（如多傳感器陣列 + 24V 攝像頭）；② 選擇關鍵參數：首要確認第二路負載的額定電壓（12V 或 24V），其次核實單路峰值電流是否在型號電流范圍內（如 RID-65A CH2 最大 4A），最后確保雙路總功率不超過對應型號額定值（66W/68W），同時需關注電壓精度（CH1±2.0%）是否滿足負載要求。
答案：① 環境適應保障：工作溫度覆蓋 - 25~+70℃，可應對高溫車間和低溫戶外環境；5G 抗振動測試（10~500Hz，三軸各 60 分鐘），能穩定安裝在生產線、工程機械等振動設備上；88~264Vac 寬電壓輸入 + 300Vac 浪涌耐受，可應對工業電網電壓波動；② 保護機制保障：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作避免元件燒毀，故障移除后自動恢復，無需手動重啟，降低工業場景停機維護成本；過電壓精準針對核心 5V 通道（觸發電壓 5.75~6.75V），重點保護精密負載；③ 電氣安全保障：絕緣阻抗≥100MΩ、漏電流 < 2mA，搭配輸出地隔離設計，有效避免工業場景中的觸電風險和設備擊穿故障，結合 3 年保固和高 MTBF（2940.2K 小時），進一步保障長期穩定運行。
